Шестисотый Ёжик или как Н 600 с ЕЕЕ 701 женили.
В общем, это история как из двух ненужных вещей сделать третью (крайне необходимую, а как же!)
Данный проект является продолжение двух тем:
http://magnitola.org/vysshii-pilotazh/94499-cifra-v-zvuk-test-s-prodolzheniem.html
http://magnitola.org/audio-carpc/61288-karapisya.html
и последствием долгих зимних каникул, когда пить уже невмоготу, а делать что-то надо.
Котам проще, им ничего придумывать не надо, у них все развлекушки на себе.
Оказался у меня на руках полурабочий Asus ЕЕЕ 701, в простонародье называемый ёжиком, а так же вполне себе рабочий, и правильно допиленный Alpine Н 600, а т.к. по своим габаритам они похожи :
Вложение 338534Вложение 338536
то было решено сделать их неразлучными, вставив одно в другое.
Н 600 был вполне к этому готов, а вот ёжик требовал допила.
По поводу интеграции Asus ЕЕЕ 701 в авто, довольно много написано на профильных форумах, и повторять здесь чужие мысли и решения нет никакого интереса, кому надо, найдут. У нас свой путь – АвтоЗвуковой CarPC. Отсюда и специфика.
Первое. Ёжик не имеет цифрового выхода. Совсем. Закрыто на уровне BIOS.
BIOS надо править, благо прошивка такая есть. После модификации BIOS в меню появится нужный нам пункт :

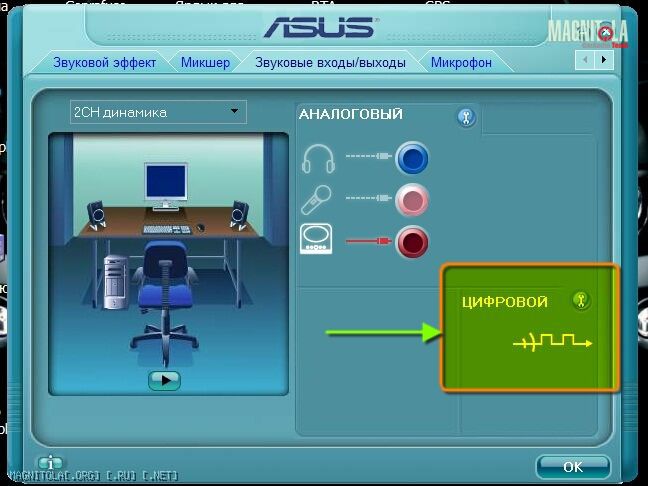

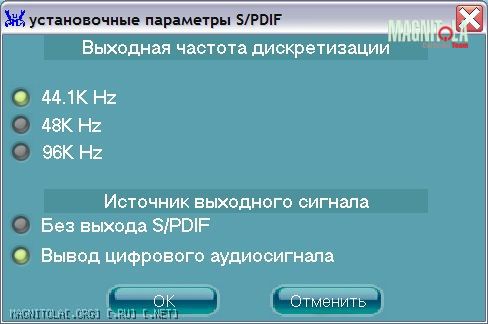

Вложение 338540Вложение 338542
останется только физически вытащить SPDIF с кодека, ничего сложного:

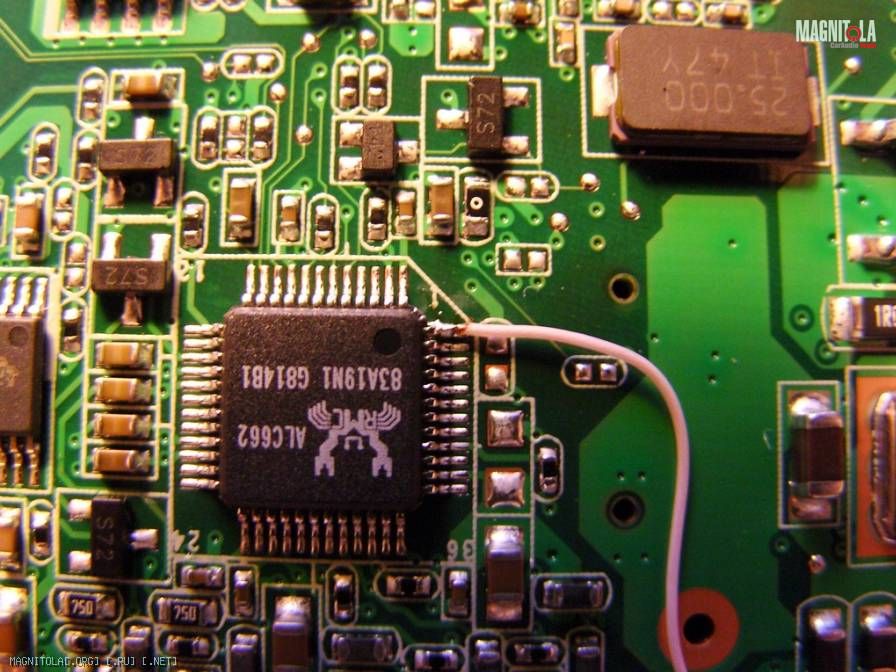

Вложение 338544
Соединять с процем будем по TTL, так что больше ничего не надо.
Проверив выход цифры (работает ;) ) приступаем к скрещиванию.
Второе. Тут пришлось поработать напильником. И дрелью.

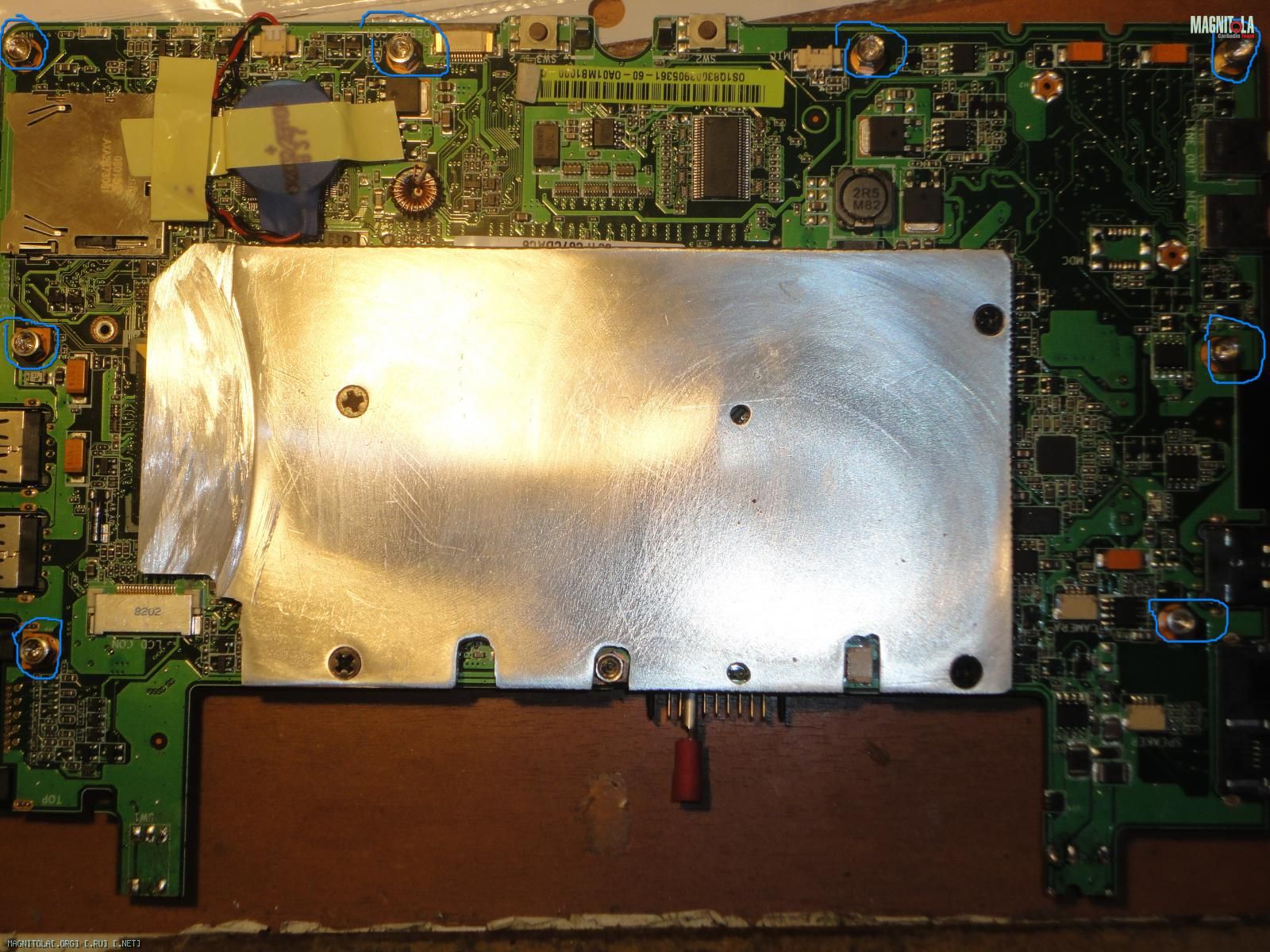

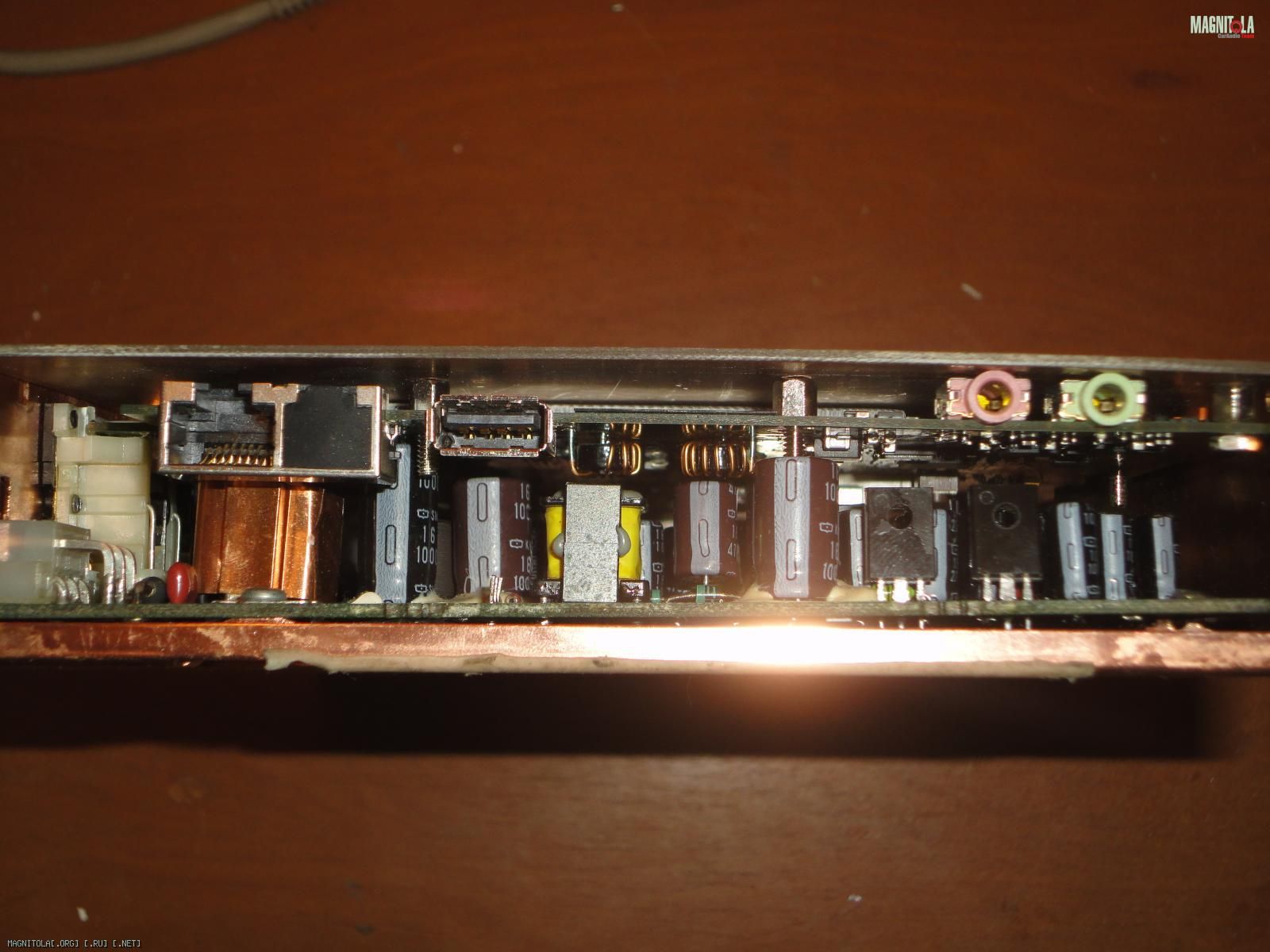

К плате ёжика был прикручен теплоотвод из 4 мм дюраля, для отвода излишков тепла на корпус :
Вложение 338546

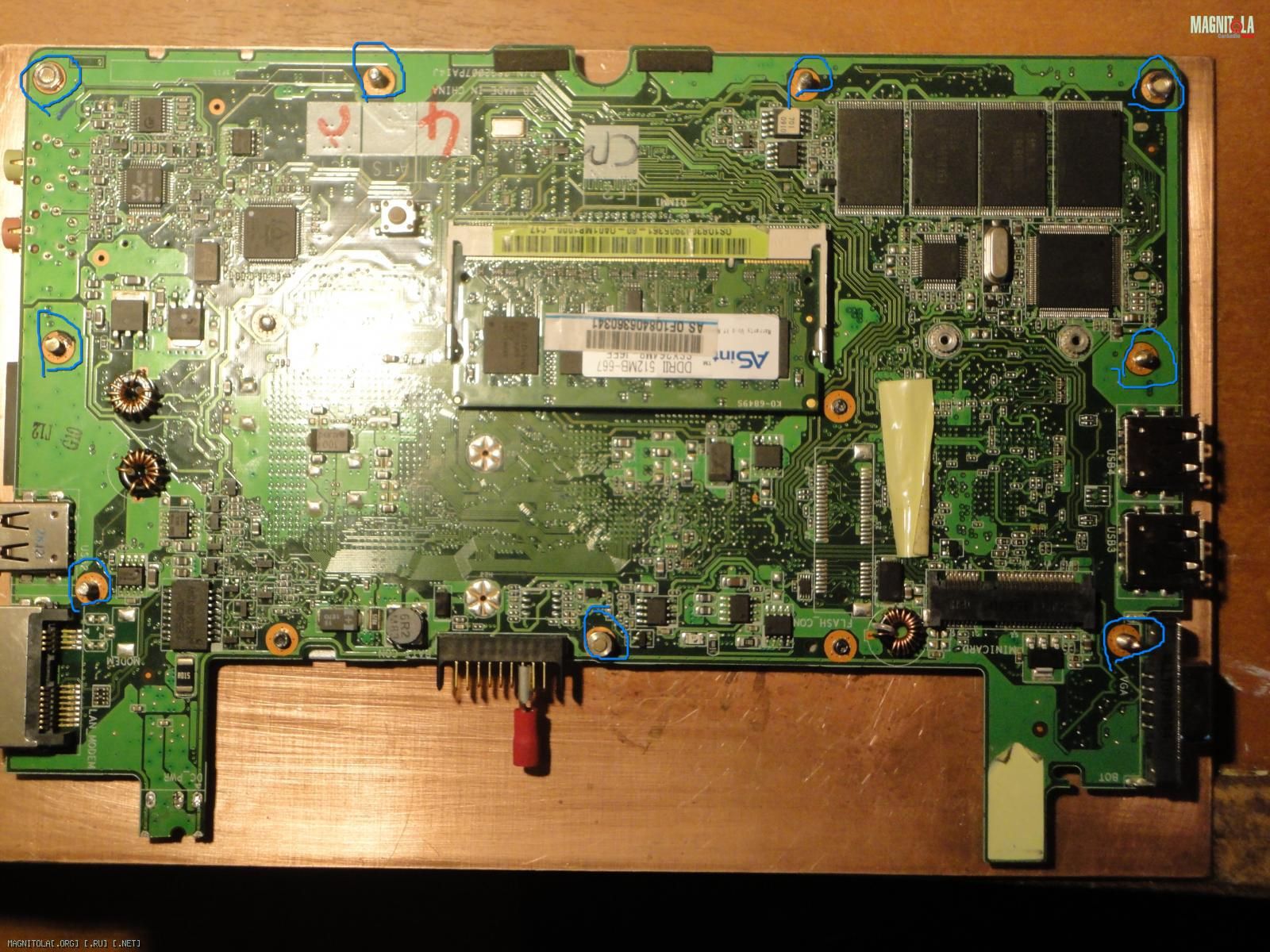

9 винтами (выделил на фото) прикрутил плату с теплоотводом к верхней части корпуса из 1.5мм фольгированного стеклотекстолита.
Вложение 338548
И прикинул как будет выглядеть бутерброд с Н600

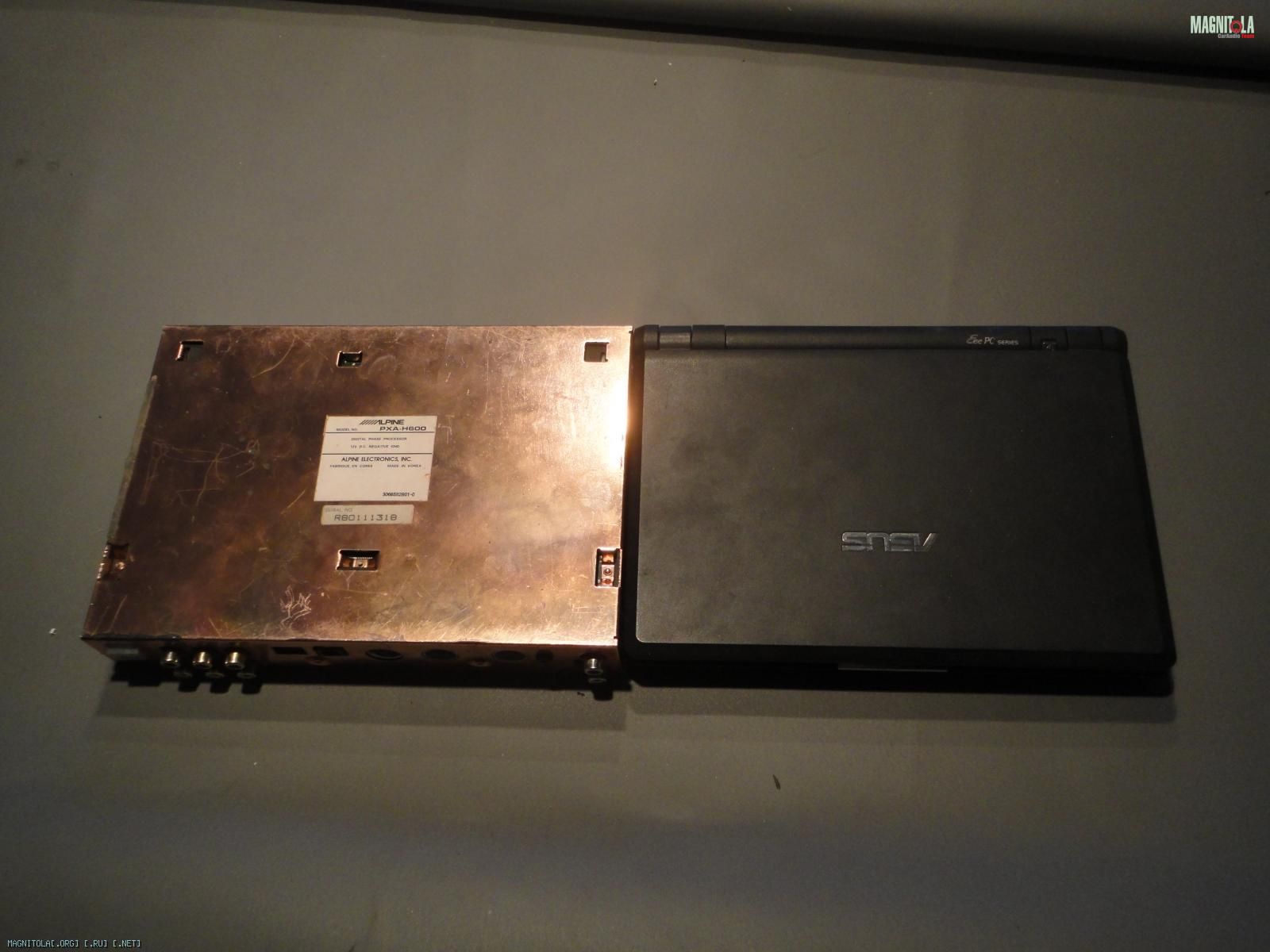

Вложение 338550Вложение 338552
Плотно, но всё влазит (там ещё на 600 пришлось поколдовать).
Третье. Питание. Вопрос запитывыния от внешнего адаптера даже не рассматривался.
Свисты, шумы перезагруз во время заводки авто нафиг не нужны.
Требование к БП:
- Высокий КПД, и, как следствие низкий нагрев.
- Низкий уровень помех в бортсеть и пульсаций на выходе.
- Питание переферии по USB от отдельного БП с током не менее 3А.

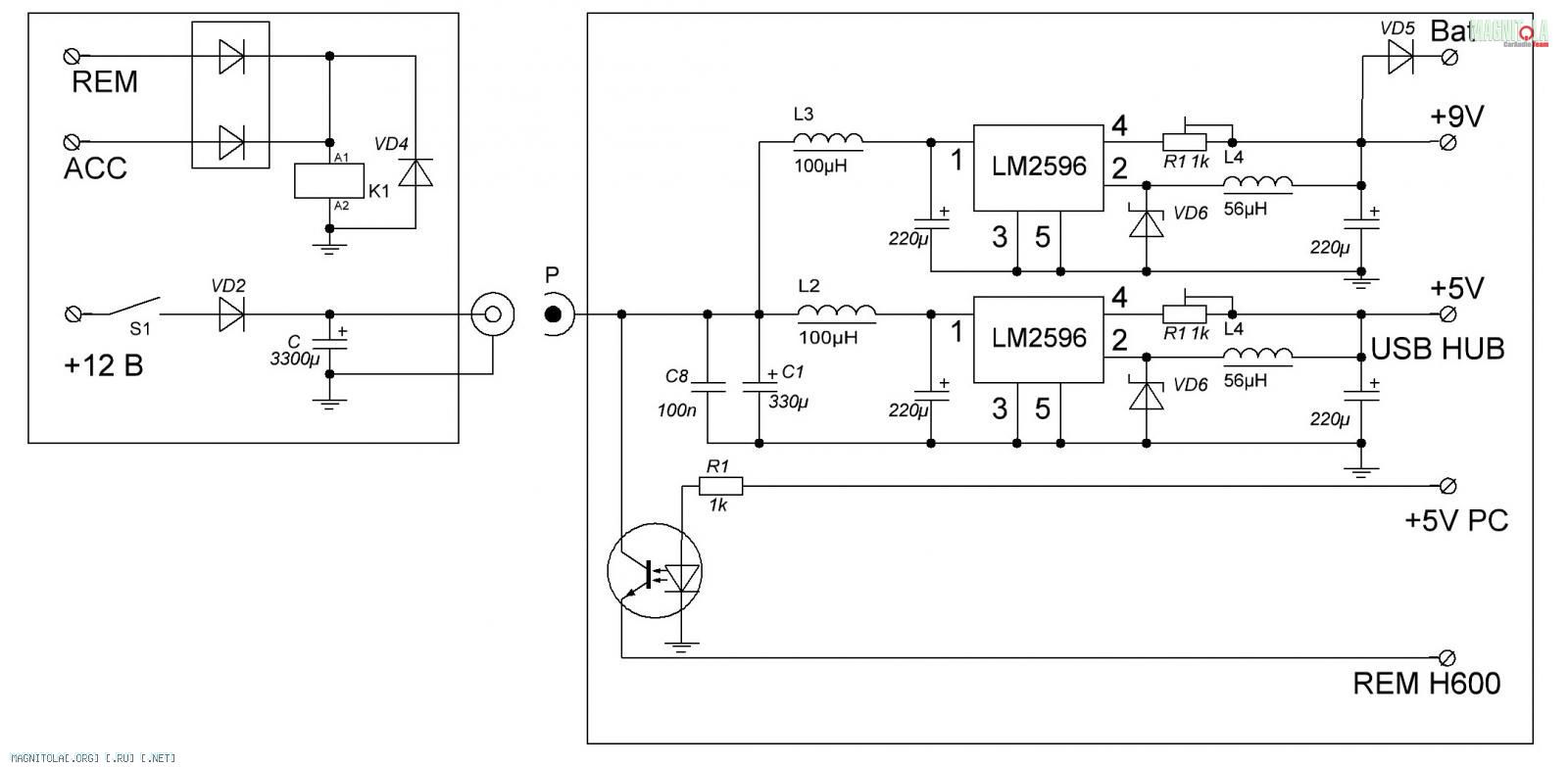

С учётом этих требований, БП был сделан по этой схеме:
Вложение 338554

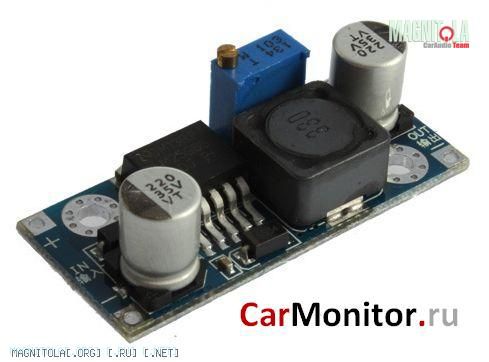

Модули на LM2569 я брал готовые за 350 руб. Где – думаю понятно.

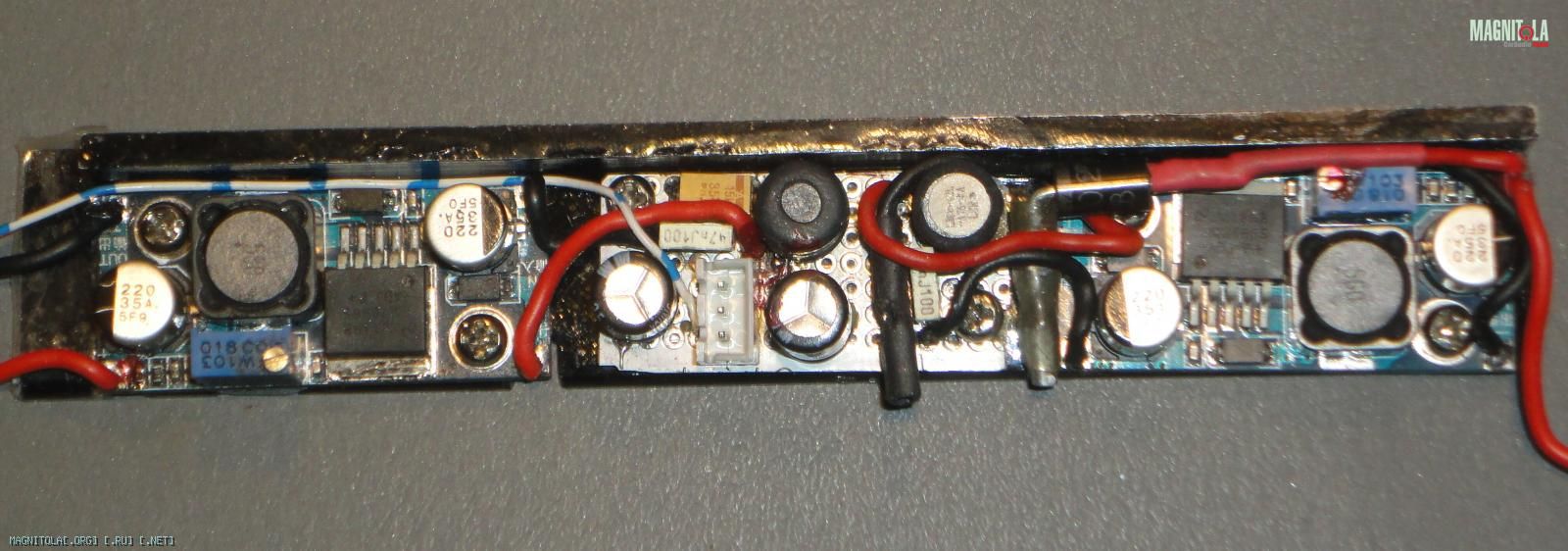

Вложение 338556
Тут меня ждала небольшая засада – греются.
Мать потребляет всего 1 – 1.5 А. Переферия, что повесишь. При токе 1А модуль уже ощутимо горячий, пришлось всё ставить на радиатор (люминевый уголок)
Вложение 338558

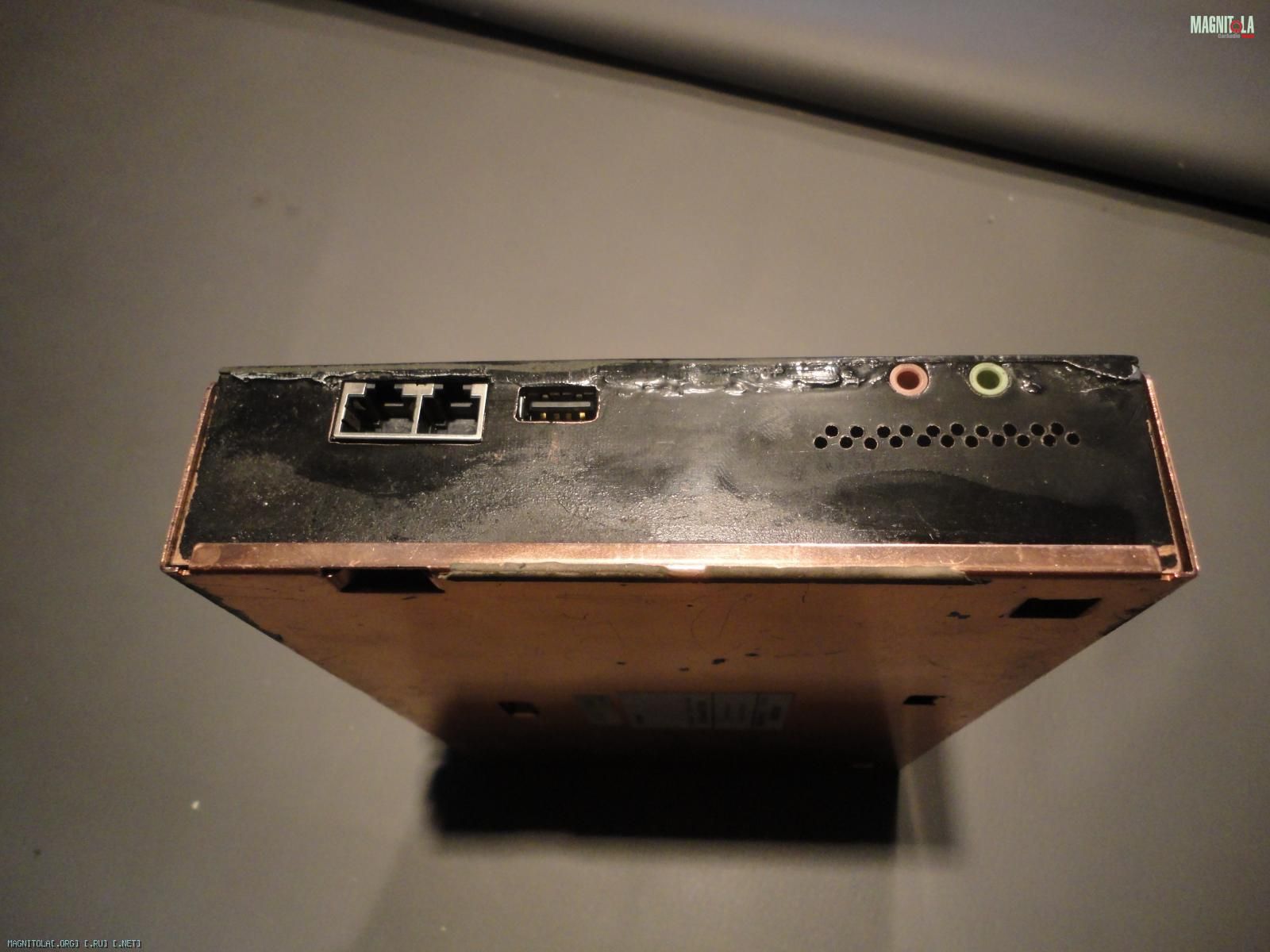

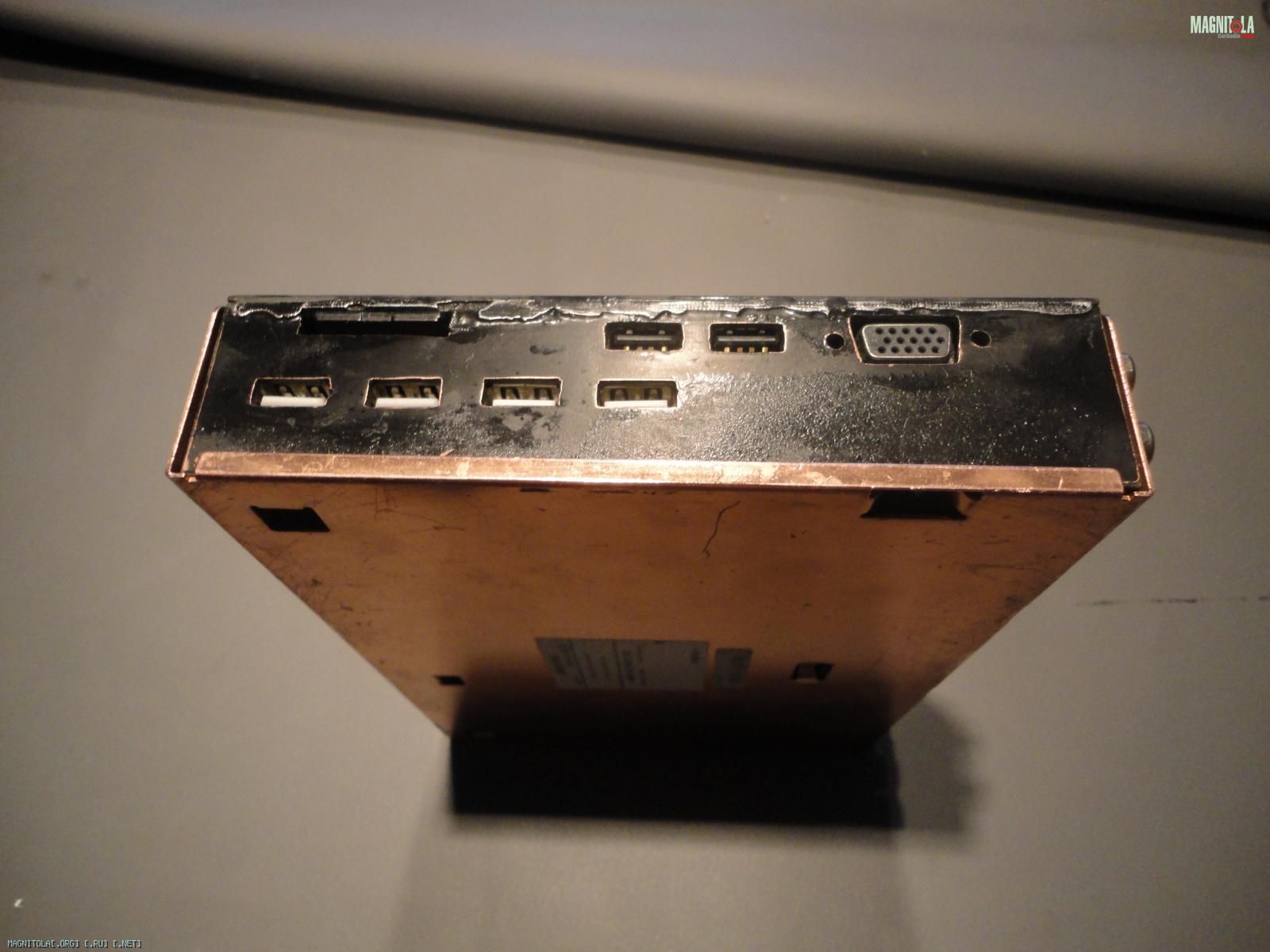

Четвёртое. Лёгкий допил «ееежика» : вывод с платы 3 USB, установка 4 портового HUB с отдельным питанием, разгон проца до «родных» 900 мГц, наращивание оперативки до
1 Гиг (условно-достаточно).

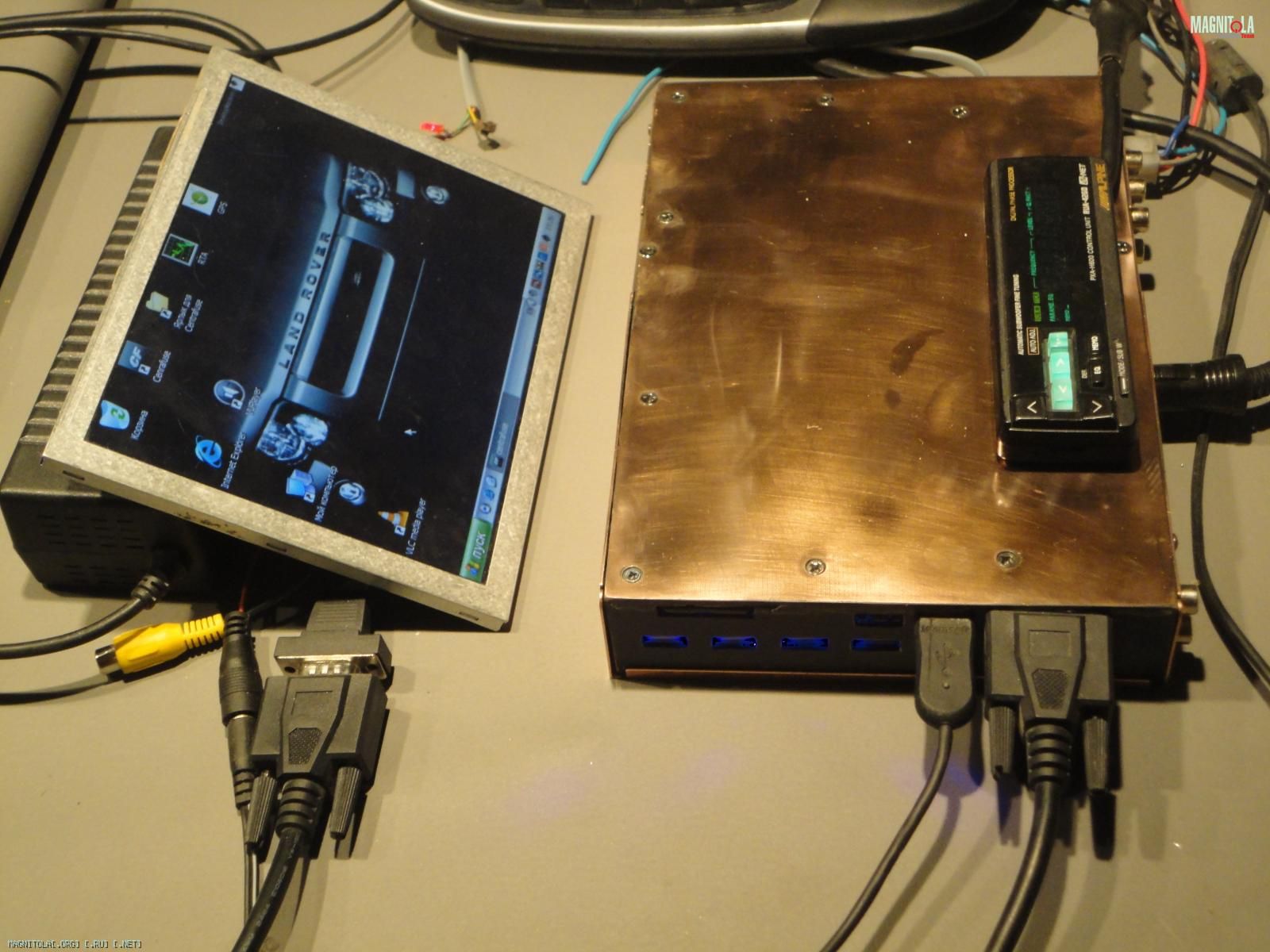

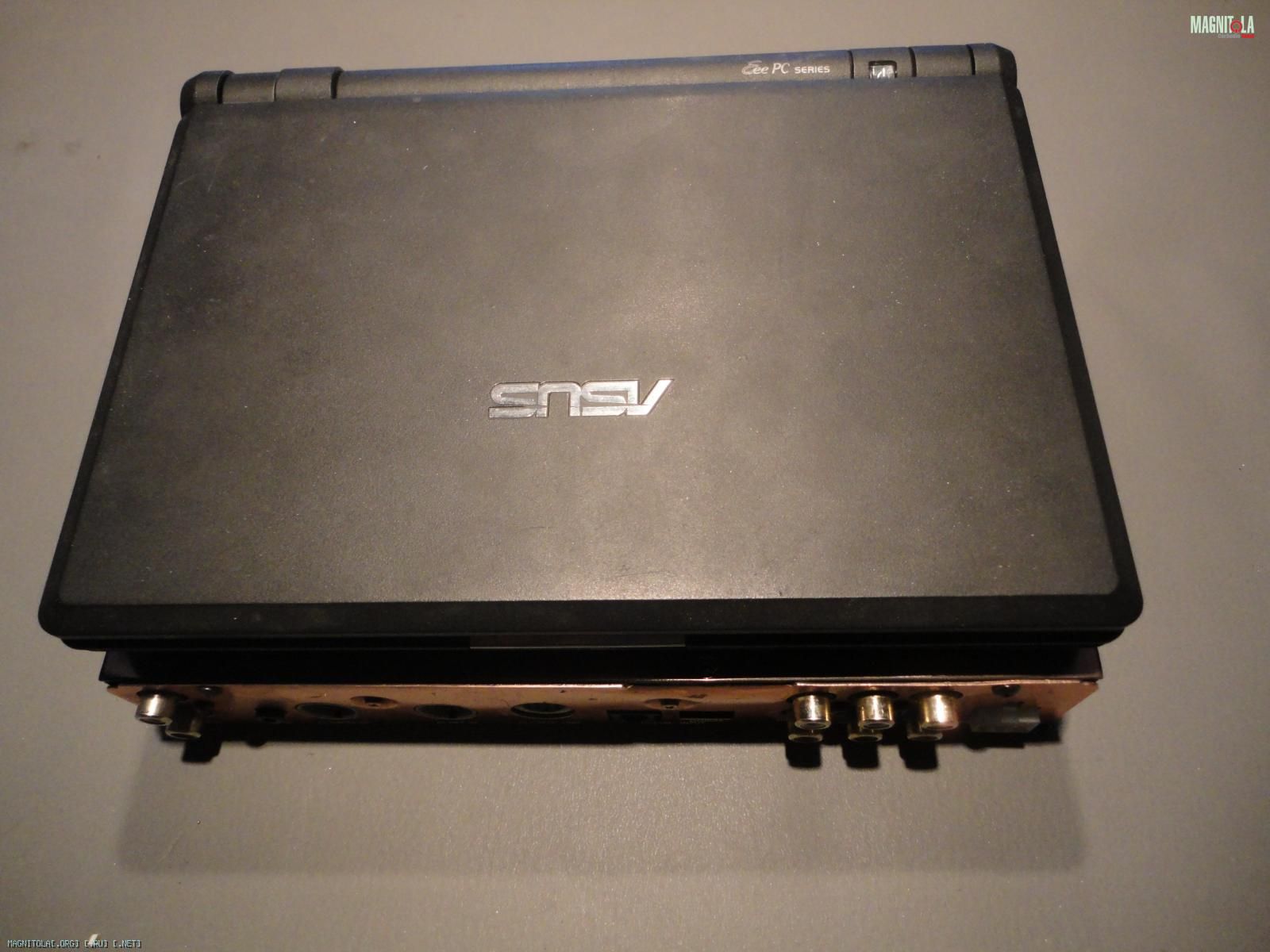

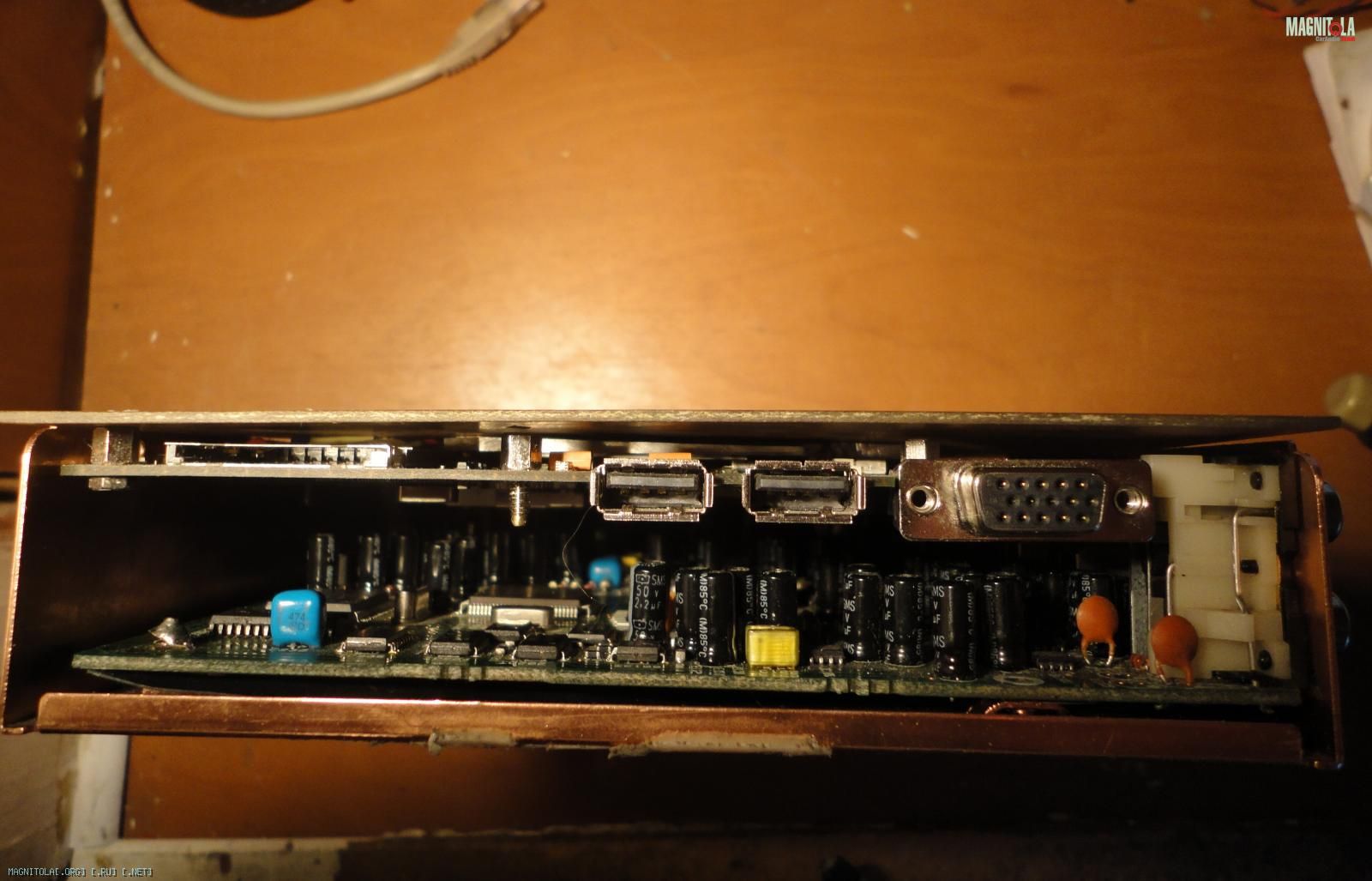

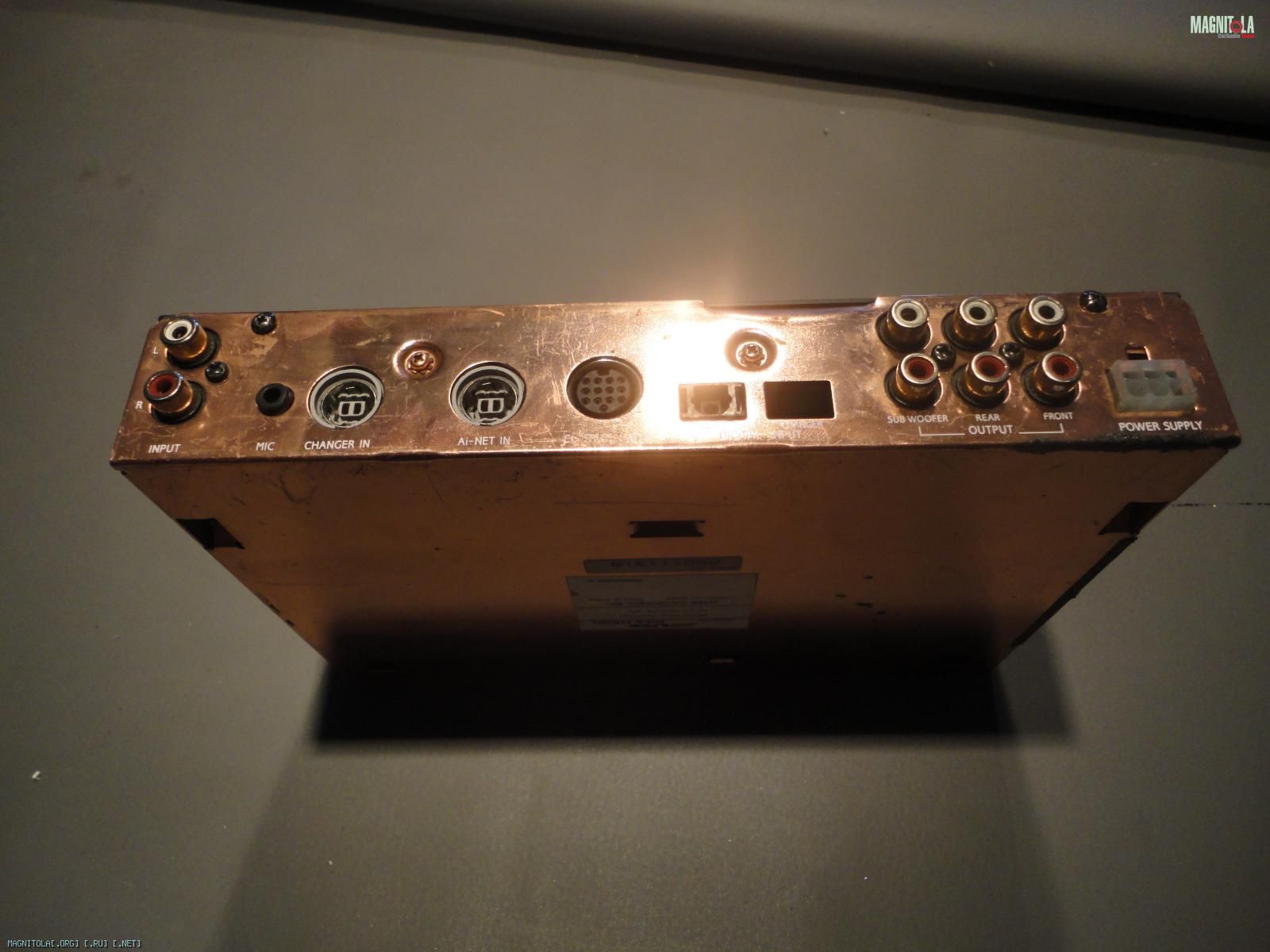

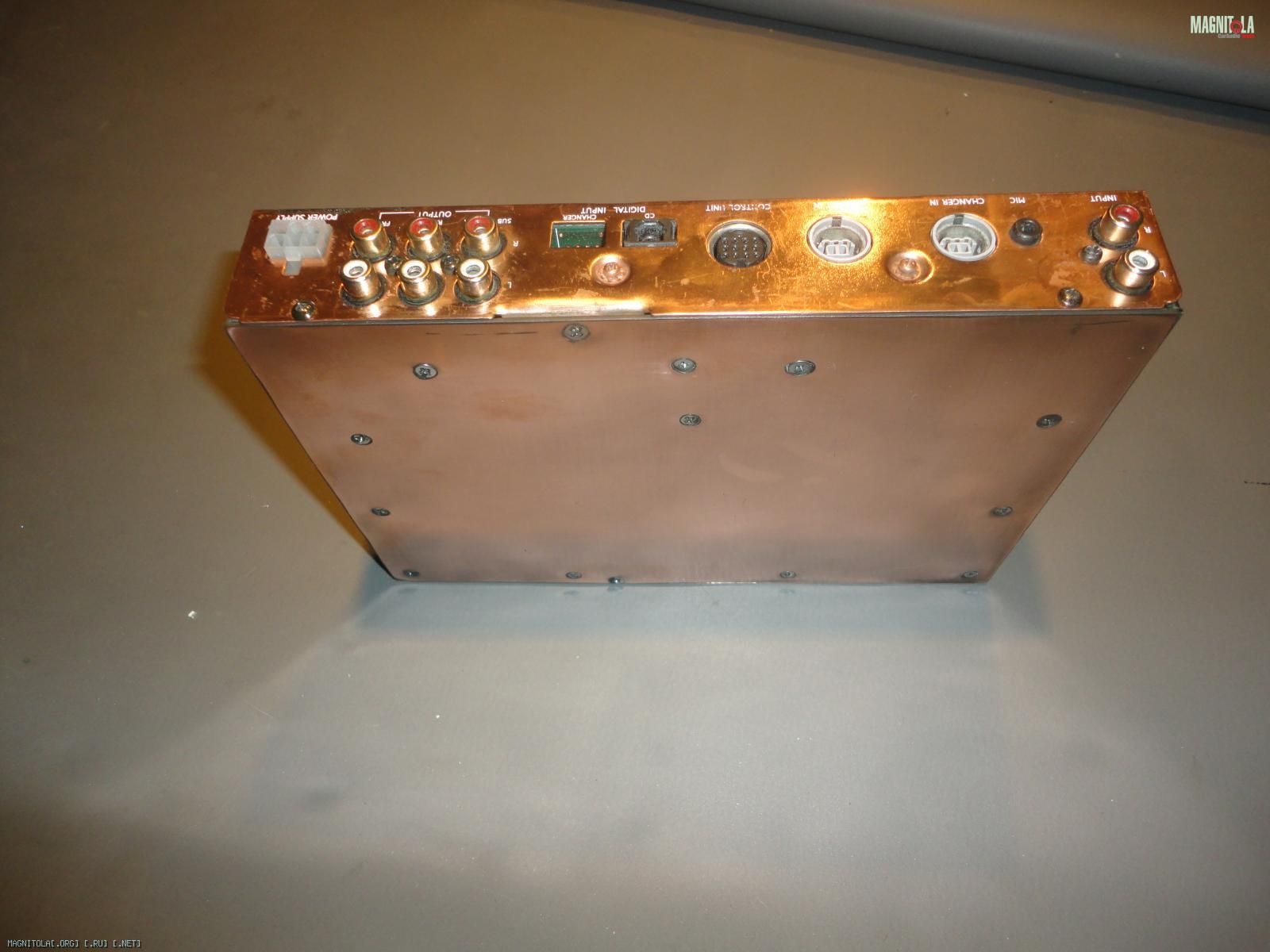

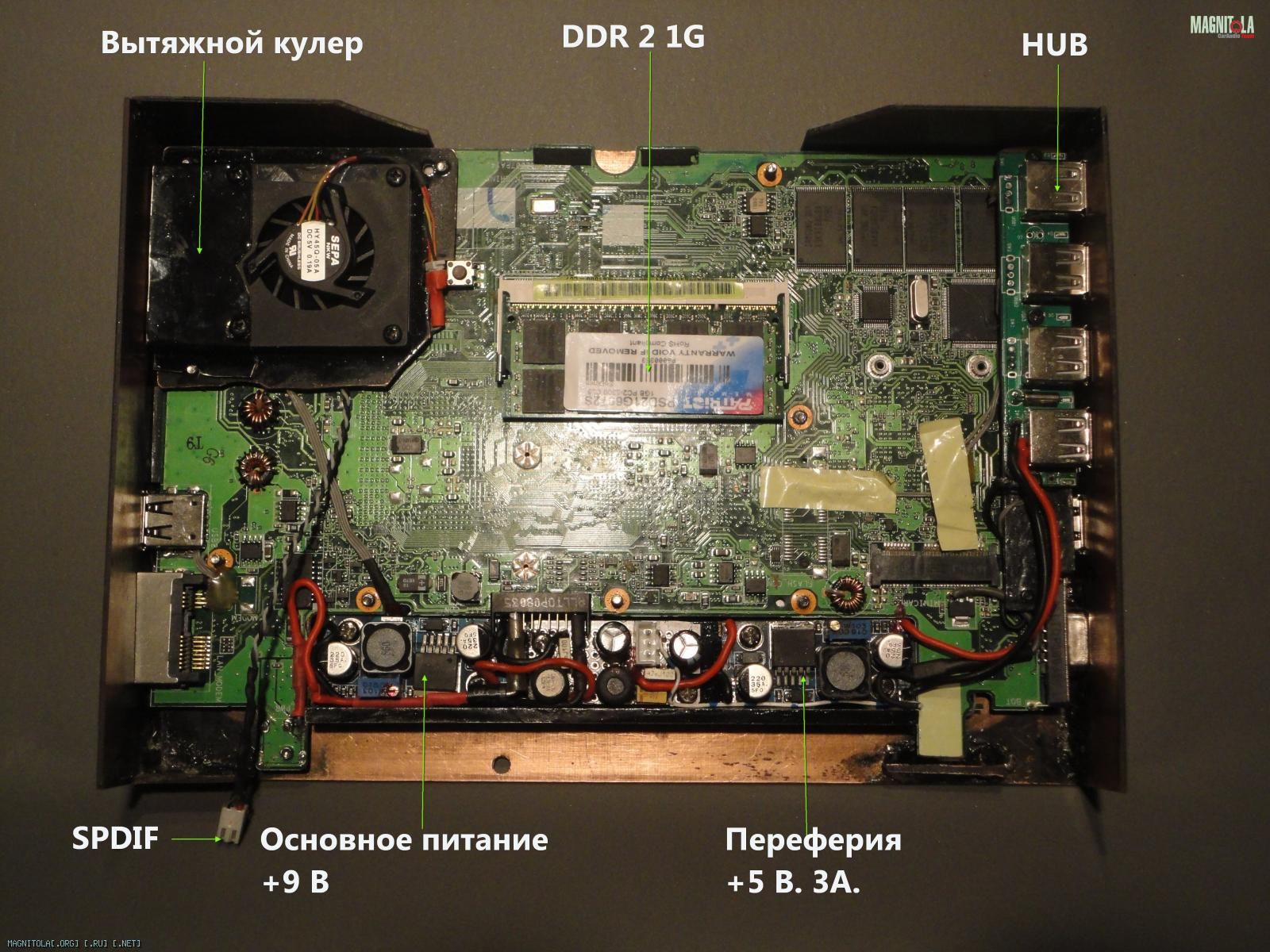

Собрал всё вместе:
Вложение 338576Вложение 338578
Вложение 338574Вложение 338560
Вложение 338580
После «лёгкой доработки» Alpine Н 600 умеет:
Снимать АЧХ:

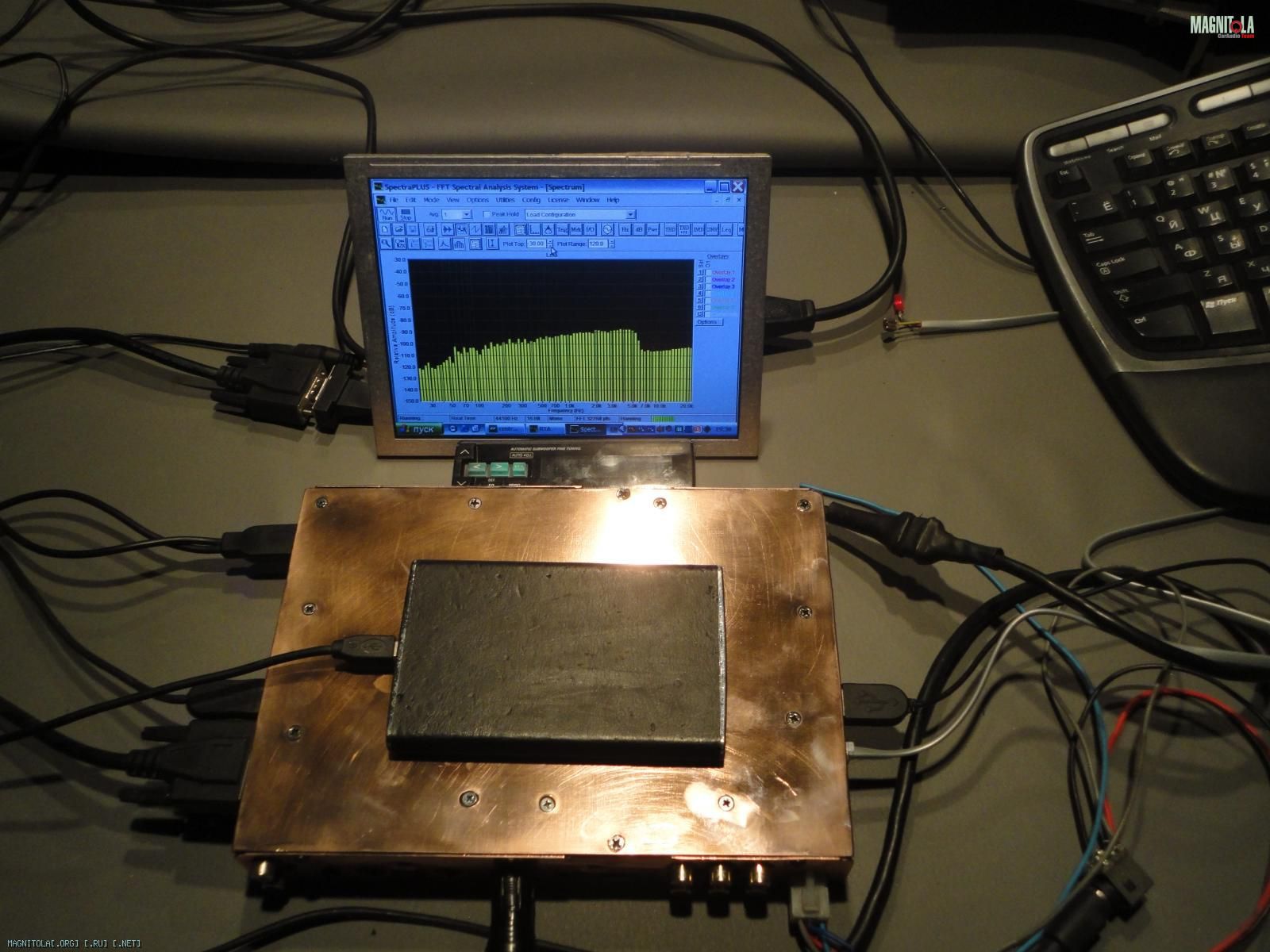

Вложение 338562

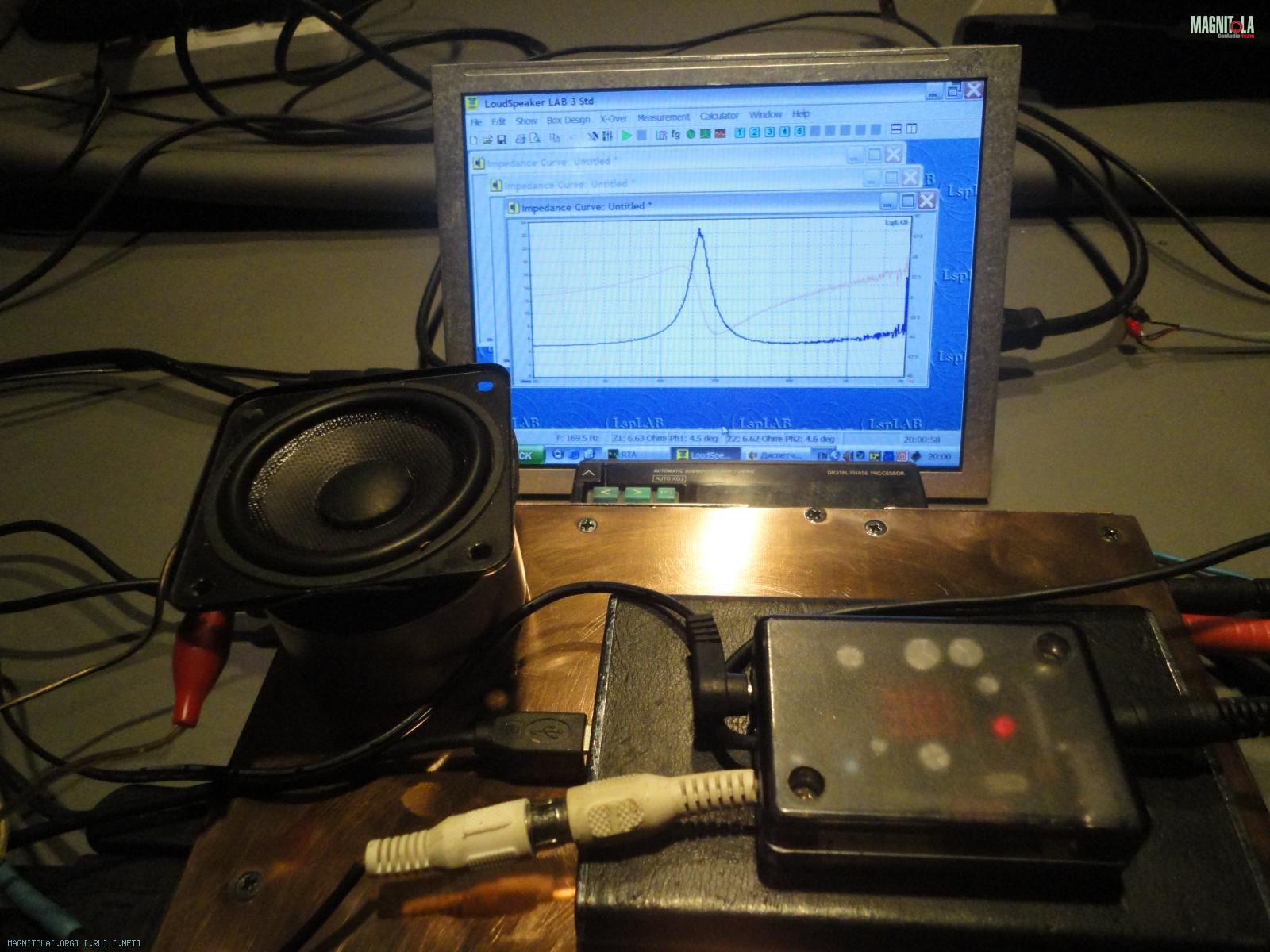

Дополненный «коробочкой» измерять параметры динамиков:
Вложение 338564
Работать навигатором:

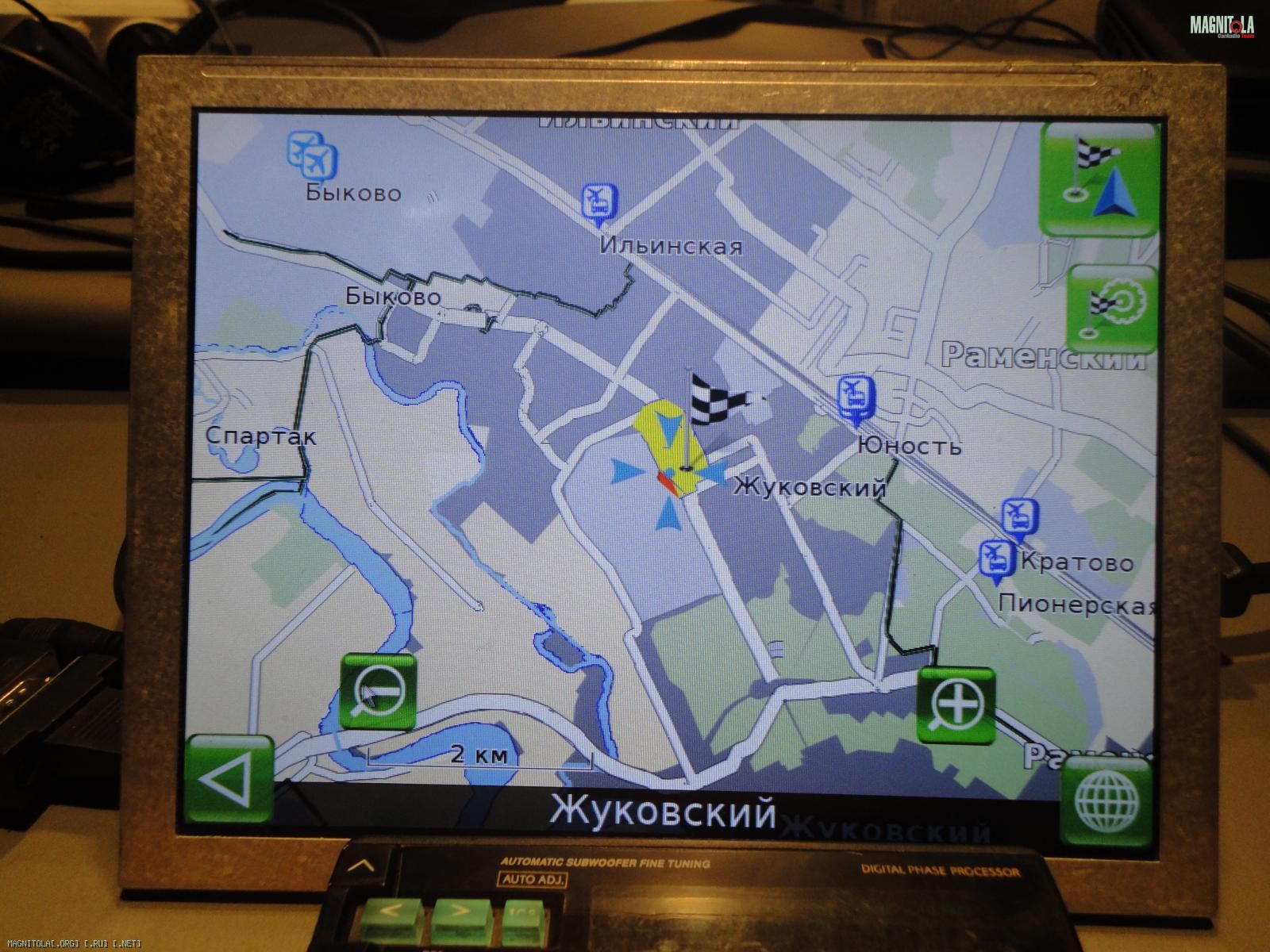

Вложение 338566

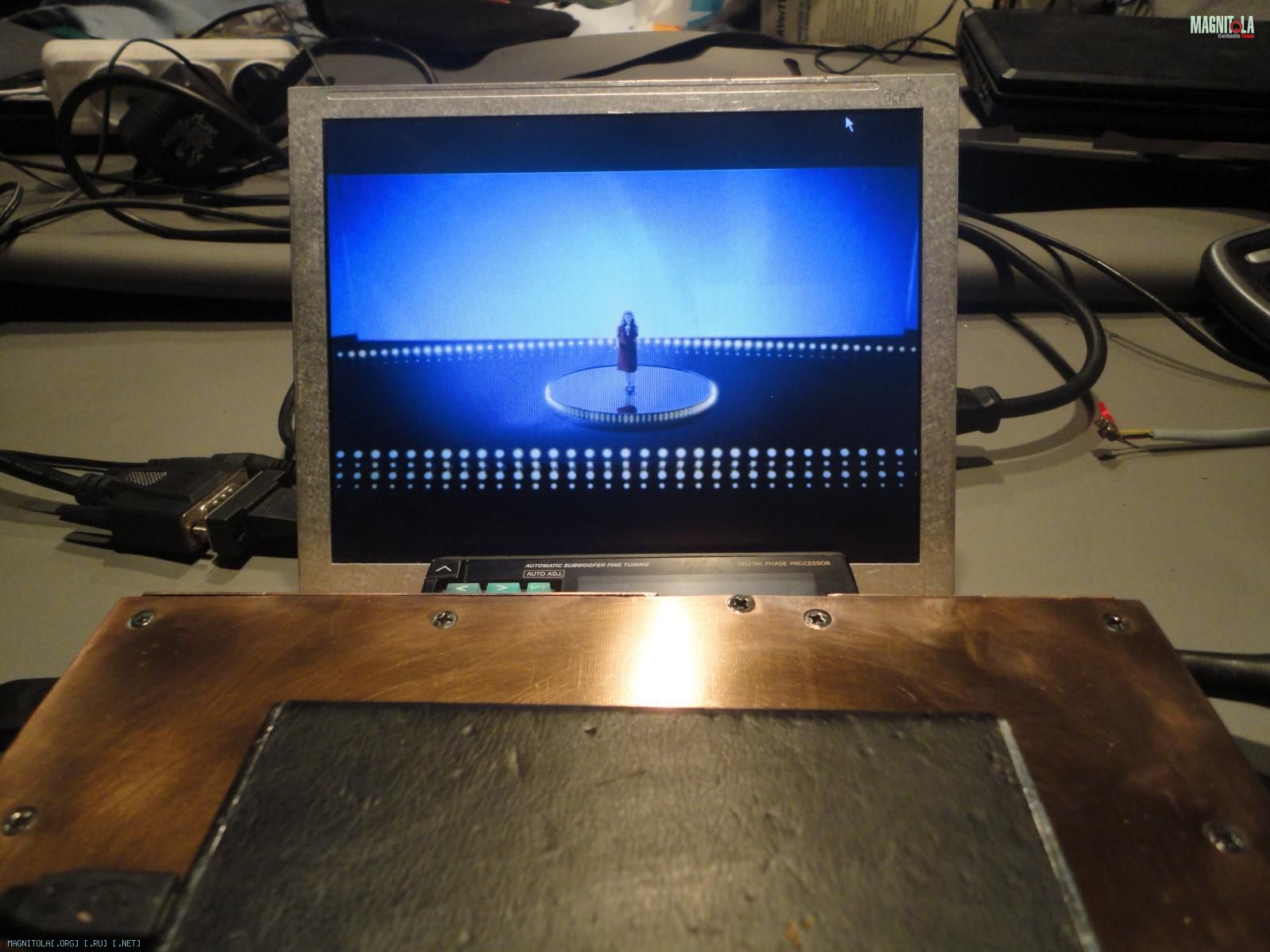

Крутить кино:
Вложение 338568
Ну и много ещё чего, но про СОФТ, и про то, что нужно сделать, чтобы внутренний «ёжик» со всем этим справлялся – отдельная песня….
Вложение 338570
