Всех приветствую.
Машина: Nissan X-Trail.
Задача:
Установить весь купленный мультимедийный комплекс с заменой штатной музыки.
Машина сейчас идет с Nissan Connect Premium.

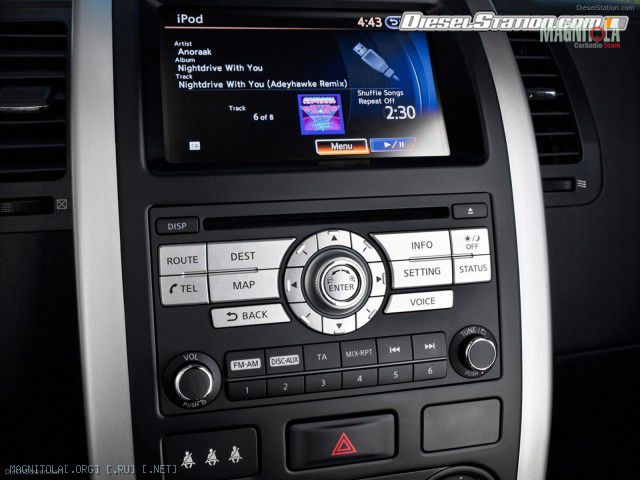

Выглядит это вот так: Вложение 554716
Что куплено (Часть 1):
1) IPS-матрица 1280*800 7 дюймов с материнской платой с HDMI входом.

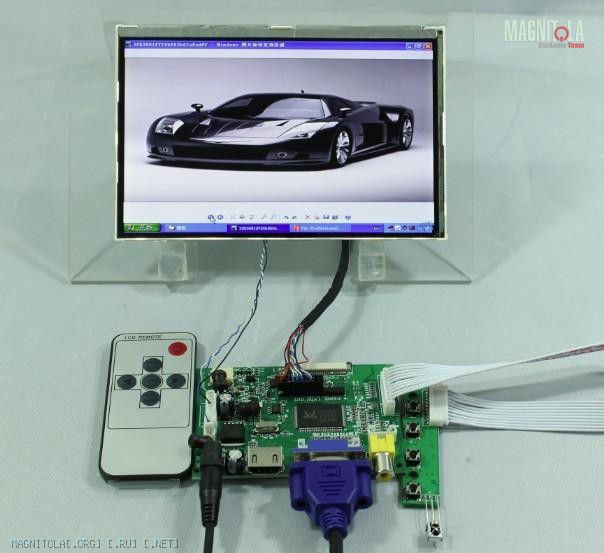

Вложение 554698

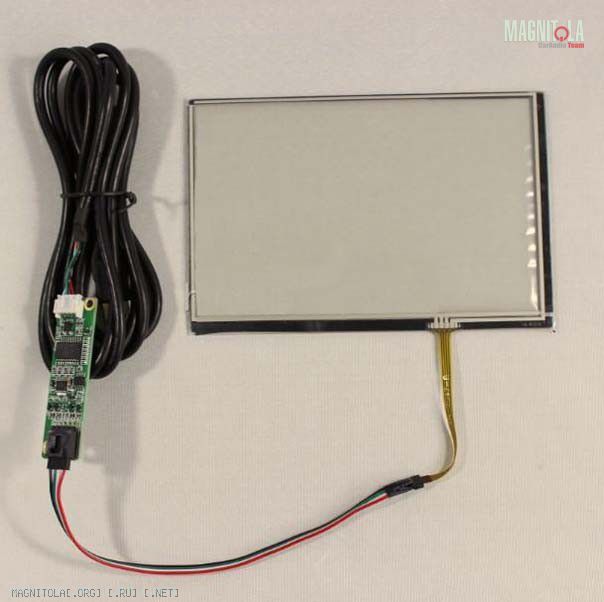

2) Тач-скрин под эту матрицу:
Вложение 554700
3) Android Box с функцией DVB-T2 (для цифрового телевидения в Москве).

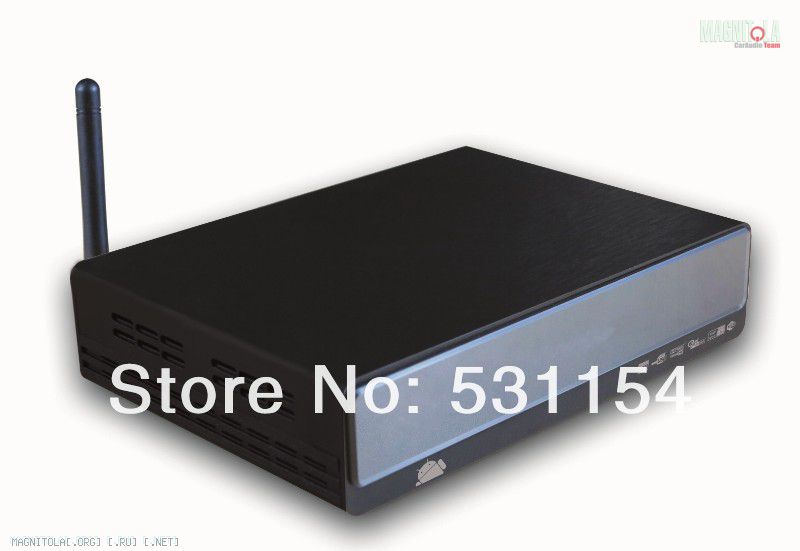

Общий вид : Вложение 554702

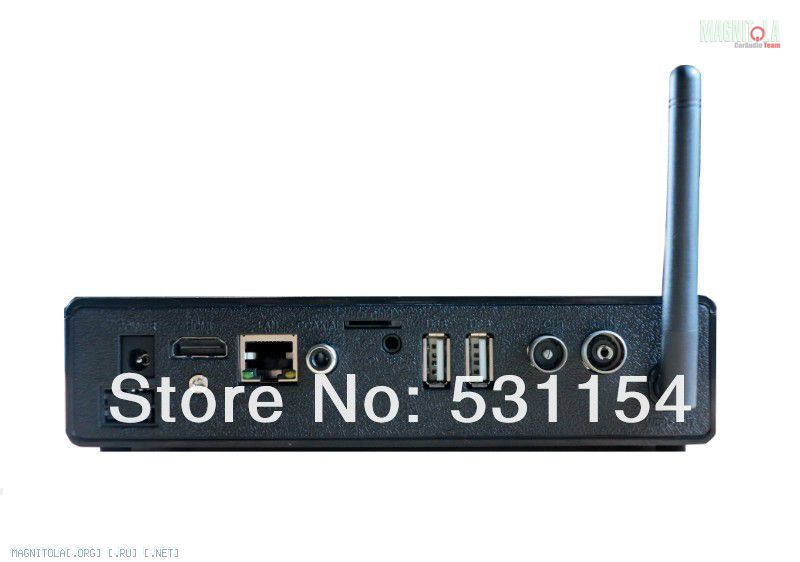

Задняя часть: Вложение 554704
4) Камера переднего вида

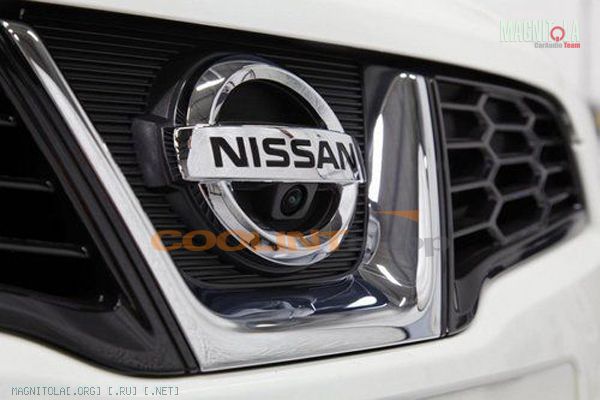

Вложение 554706
5) Камера заднего видео уже установлена в автомобиле и подключена к штатной connect premium
6) Парктроники СПАРК (8 датчиков) с выводом изображения на экран монитора (интеграция с накладыванием полос парктроника на существующее видео от камер)
http://www.ritmauto.ru/production/spark4V/index.htm

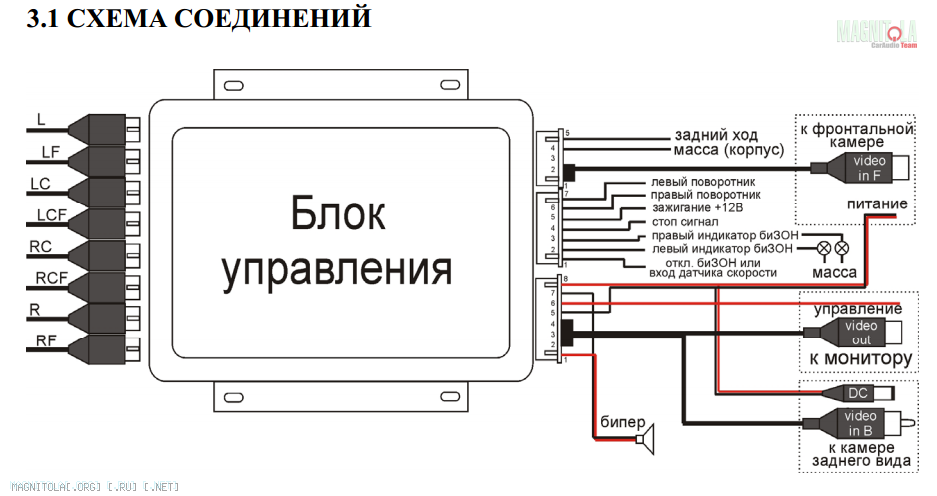

Блок управления выглядит следующим образом:
Вложение 554708
Что делаем с данным набором:
1. Берем тач-скрин, и накладываем его на экран (как бутерброд). Возможно на тач-скрине нужно будет сделать тонкий слой двухстороннего скотча, чтобы соединить его с самой матрицой.
2. Берем Android Box, запитываем его от 12 вольт машины
3. Берем HDMI кабель один конец в сам android box, другой конец в материнскую плату для подачи видео изображения.
4. Берем DVB-T2 антенну. Крепим ее на лобовое стекло в углу, другим концом вставляем в RF вход на самом Android Box.
5. Сама материнская плата экрана питается 5V. Берем из машины 12 вольт, запитываем через блок питания и подаем на блок материнский.
Выглядит это примерно вот так: Вложение 554714
6. Берем переднюю камеру и крепим ее на решетке радиатора, вместо существующего значка. Кабель пробрасываем в салон.
7. Кабель от задней камеры также вытаскиваем из существующей системы connect premium.
8. Берем блок СПАРК. У него есть вход на переднюю камеру и на заднюю. Соединяем. Запитываем сам СПАРК от 12 вольт, а также запитываем от заднего фонаря (берем питание).
Сам выход из СПАРК видеоизображения втыкаем в материнскую плату от матрицы (желтый вход видео изображения на мат.плате).
Управление СПАРК(на фото красный кабель) нужно подать на саму материнскую плату (это питание).

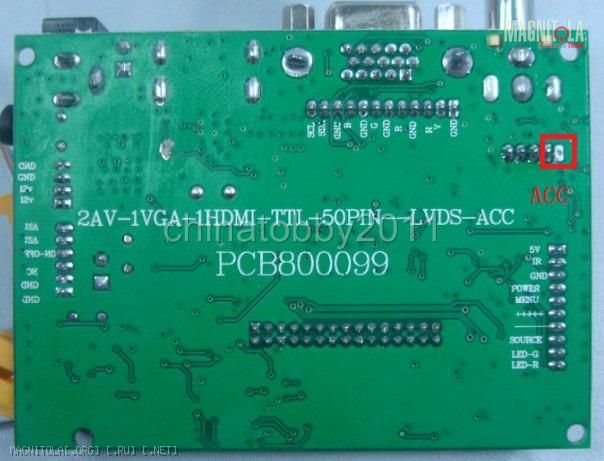

Вложение 554710 (по сути припаять кабель к задней части материнской платы).
Теперь мы имеем полноценную завершенную систему, расположенную в верхней части панели машины.
Как всё это будет работать:
Андройд бокс подает изображение на экран через HDMI интерфейс. Тач-скрин реагирует на нажатия на экране и производит те действия, что мы нажали на экране.
Блок СПАРК занимается управлением отображения задней или передней камеры, с подаче питания на саму матрицу, чтобы она поняла, что нужно отобразить на экране изображения не с HDMI, а с видеовхода.
Вот собственно и всё.
6. Саму матрицу, нужно в результате закрепить на месте существующего верхнего экрана:
Вложение 554712
Блоки СПАРК, Android Box закрепить под торпедой или в удобном-месте доступа.
Проблема которая осталась, это при включении допустим фильма на верхнем экране, звук то у нас никуда не выводится :) И нам на помощь приходит AUX.
Что мы сделаем.
Мы берем AUX вход на Android Box, и втыкаем его в RedPower магнитолу, где тоже есть AUX. А сама Redpower магнитола уже будет выводить звук на колонки.

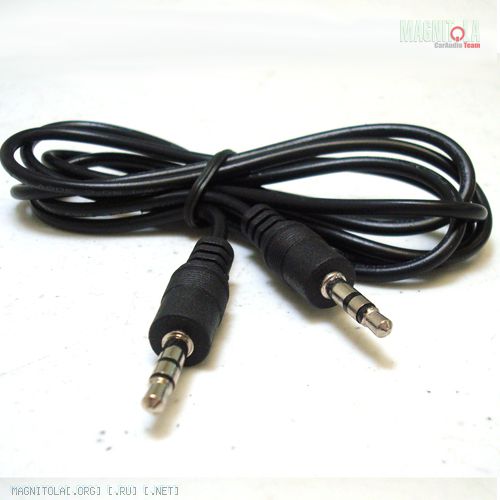

Кабель: Вложение 554718
Часть 2:
1) Куплена мультимедия магнитола (WIN CE + Android) + GPS:

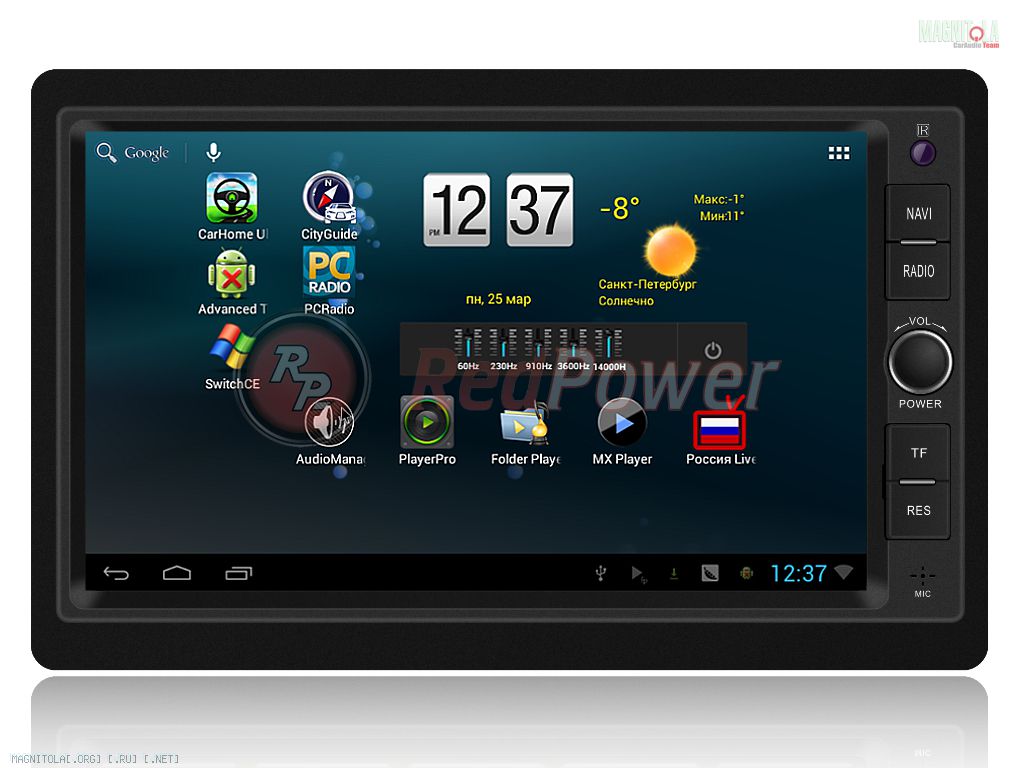

http://winca.ru/Redpower_CarPad_DUOS_2din.htm
Вложение 554730
2) Куплены 2 DVD подголовника:

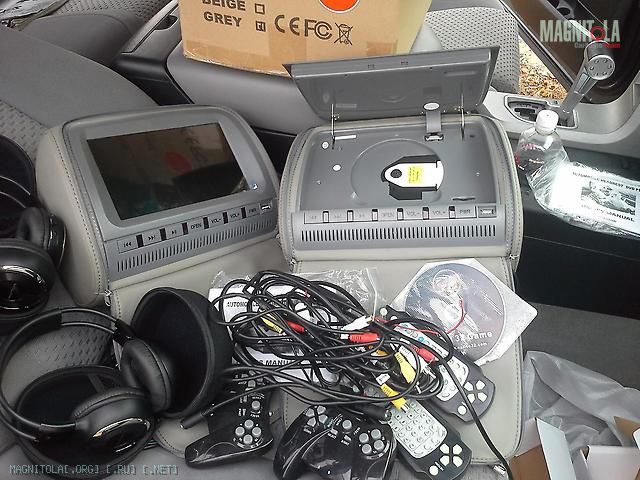

Вложение 554720

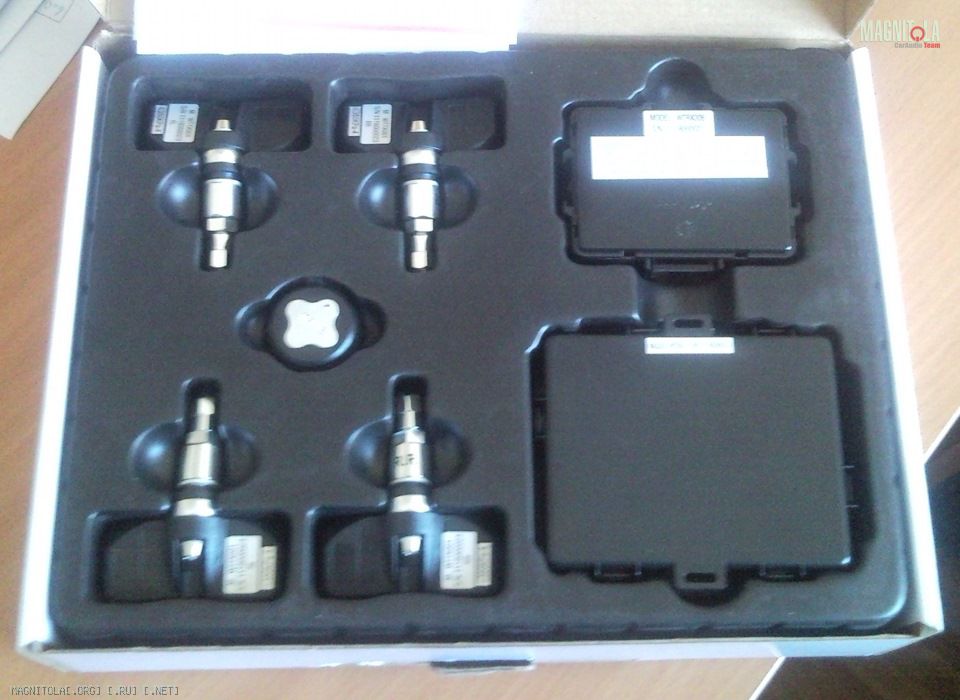

3) Куплена TPMS система (слежение за давлением в шинах):
Вложение 554728
Итак:
1. Необходимо на место нижней панели управления Connect Premium поставить и установить 2DIN магнитолу Redpower.
2. Подключить к ней все колонки
3. Установить GPS-антенну для Redpower магнитолы.
4. Для возможности отображения такого же видео на левом подголовнике за водителем в Anroid BOX есть RCA выход. Т.е. вывод изображение.

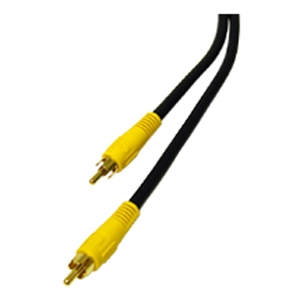

Для этого берем кабель: Вложение 554726
И этот кабель втыкаем в левый подголовник в AV IN.
5. Установить подголовники, вместо существующих. Подать на них питание.
И по схеме описанной выше через тюльпан соединить левый подголовник AV OUT с правым подголовником AV IN.
Итого мы сможем:
1) Смотреть одинаковое видео на основном + левом подголовнике
2) Смотреть одинаковое видео на основном + левом + правом
3) Смотреть одно видео на основном + смотреть другое видео на левом + правом подголовнике
4) Смотреть одинаковое видео на левом + правом подголовнике.
Звук в подголовниках выводится по bluetooth на беспроводные наушники, идующие в комплекте.
5. Блок TPMS:

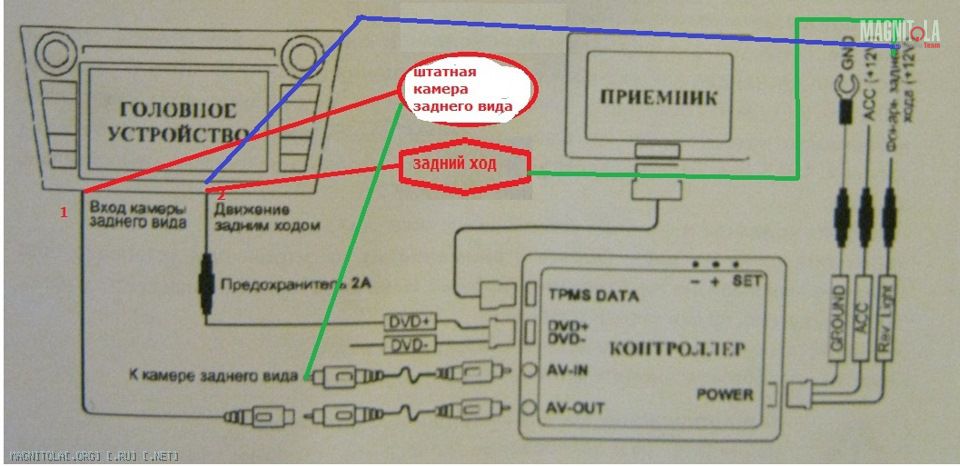

Вложение 554724
1) Подать питание на блок TPMS
2) Подключить кабель на вход AV IN в Redpower магнитоле.
3) Управляющий кабель питания также подать на магнитолу RedPower.
1.В результате при низком давлениии в колесах подастся питание на магнитолу redpower, которая отобразит изображение с tpms системы.
2.Если мы нажмем кнопку TPMS принудительно, то механизм такой же. уйдет питание на магнитолу, которая отобразит изображение с TPMS.
Всё это в результате должно выглядить вот так:
Вложение 554722
Часть 3:
Т.к. штатный звук вообще некудышный, хочется заменить на что-то бюджетное, но в тоже время и качественное звучание.
Комплект колонок,твиттеров,сабвуферов и всё остального, что будет необходимо не должен превышать 10000-20000 рублей.
Меня интересует:
1) Кто возьмется реализовать весь этот комплекс (установку).
2) Оценить приблизительные сроки.
3) Цена на работу по всей инсталяции мультимедийного комплекса.
4) Цена на работу по инсталяции новых колонок + цене на новые колонки и всё что будет необходимо.
Всю информацию о ценах,срока можете писать как сюда, так и в ЛС.
Спасибо.
