1ое - вынести питание на отдельную плату.
Репутация: 4051150 Если ты думаешь, что от этого сообщения стало понятнее то это не так.
Сам перечти тему с начала, но не как автор темы, а как сторонний читатель, тогда думаю и тебе это станет очевидным то, что чёрт знает что а не сюжет......
Репутация: 96819 Пока план такой:
На этой плате находиться предусилитель на smd 4558. Ее трогать не будем.
Питание к ней идет через клемму с платы усилителя (разъем pcon3a)
1-вынос питания на отдельную плату. Блок питания на торе 12В 1.24А (на каждую обмотку). Для стабилизации напряжения будут кондеры 35в 22000uF.
На плате блок питания будет регулируемый стабилизатор напряжения, чтобы равное было в каждом плече.
2-доработка усилителя. Тоже на 2030. У штатного нет защиты от самовозбуждения.
Новая плата по размеру меньше получается. Ориентировочно 2х15вт на 4ома.
Репутация: 4051150 Ну вот, можешь же когда хочешьПока план такой:
На этой плате находиться предусилитель на smd 4558. Ее трогать не будем.
Питание к ней идет через клемму с платы усилителя (разъем pcon3a)
1-вынос питания на отдельную плату. Блок питания на торе 12В 1.24А (на каждую обмотку). Для стабилизации напряжения будут кондеры 35в 22000uF.
На плате блок питания будет регулируемый стабилизатор напряжения, чтобы равное было в каждом плече.
2-доработка усилителя. Тоже на 2030. У штатного нет защиты от самовозбуждения.
Новая плата по размеру меньше получается. Ориентировочно 2х15вт на 4ома.
Теперь всё понятно.
На этом трансе не получится вынуть из TDA2030 её возможности.
После выпрямления постоянки получишь порядка +/- 16в на ХХ при включённых TDA, маловато. По техдоку номинальное питание TDA +/-22в, т.е. тренс нужен с выходами порядка 17В
Репутация: 96819 у 2030 по даташиту от 6 до 22 вроде.

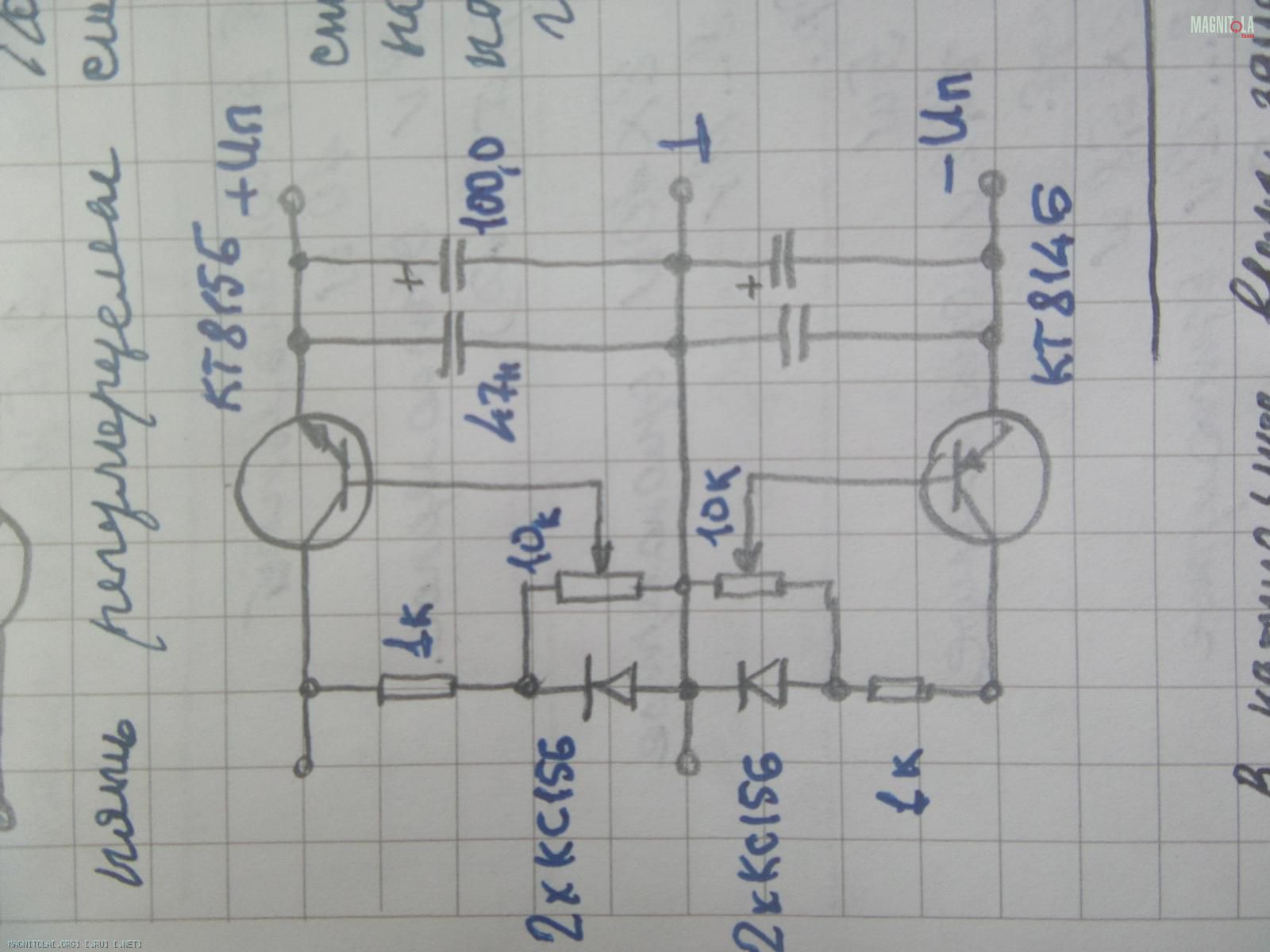

схема стабилизатора
Репутация: 4051150 Верно.
От величины питания зависит отдаваемая в нагрузку полезная не искажённая мощность.
Лишней, чистая мощность не бывает, её то тебе сейчас, т.е. в стоке и не хватает.
Репутация: 1293946
На таком стабилизаторе потерь будет много,может и ошибаюсь-но по количеству деталей и применяемых ёмкостей,наводит на эту мысль.,у 2030 по даташиту от 6 до 22 вроде.
схема стабилизатора
Репутация: 96819

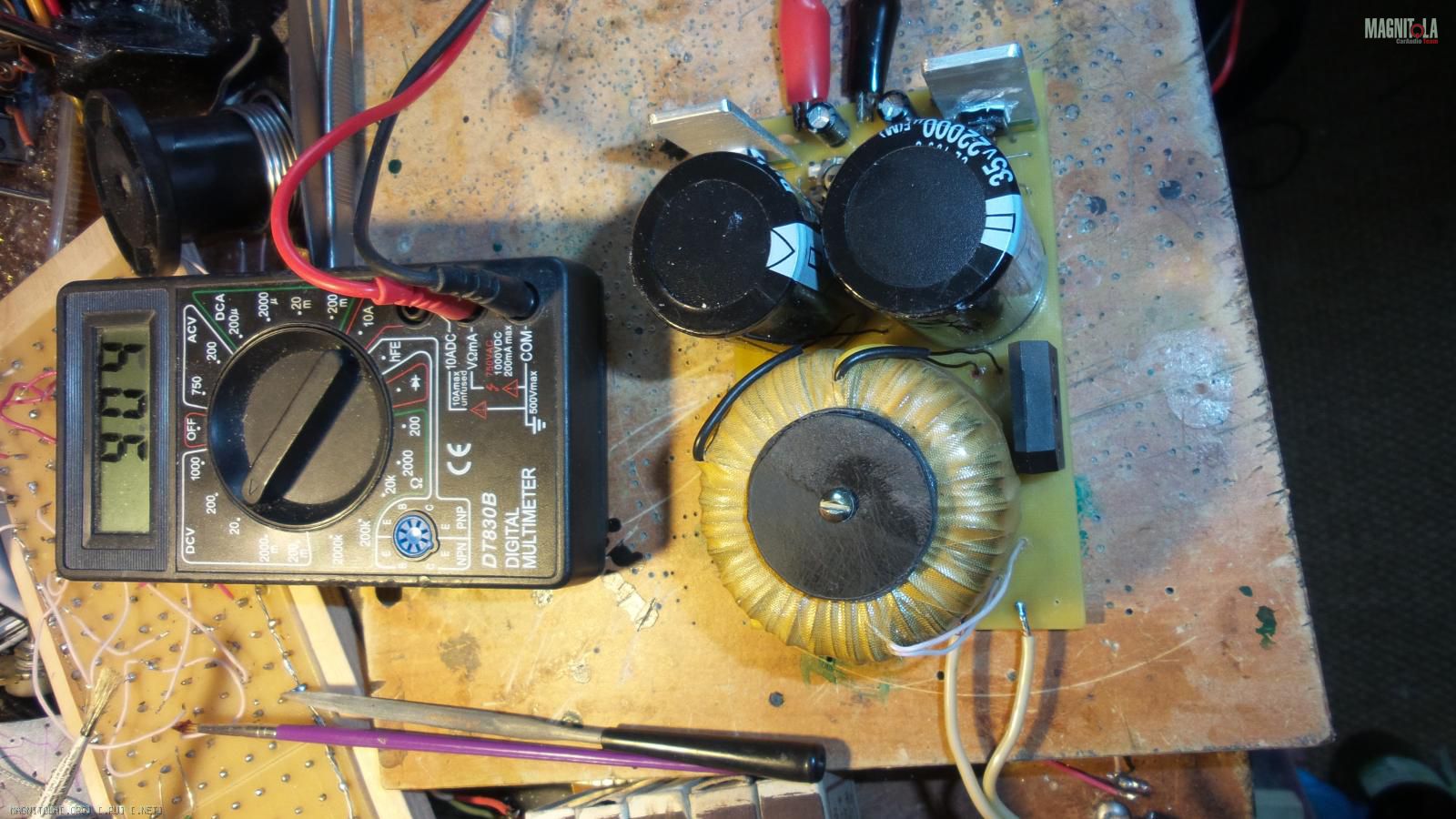

блок питания собран
Репутация: 96819 Вчера собрали усилитель на макете, подключили к "свободной" левой АС, в итоге все напрасно. Динамики не отыгрывают так, как надоДля сравнения подключали усилитель к аналогичной АС TopDevice и Sven - они намного сочнее играют
