Колонки на компонентах Ural Warhead
Приветствую Всех заглянувших в тему.
Как говорится в одной русской пословице: "не было бы счастья, да несчастье помогло" (с) , так и у меня всё просто сложилось по происходящим текущим событиям того, что вопрос создания этой темы вытек из необходимости :).
С одной стороны мой, долго верой и правдой служивший мне комплект колонок, который я использовал в работе по усилителям, под износился и выказал все признаки скорой своей кончины.
С другой стороны он и для этих задач изначально был не очень то оптимальным.
Ещё с другой стороны, компоненты для сотворения новых девайсов, более оптимизированных именно под мои задачи почти все были в наличии, а появление недостающего компонента и необходимость его изучения окончательно подтолкнуло на начало процесса изготовления нового комплекта колонок.
Начнём с материала для изготовления корпусов.
Наверняка кто-то из читающего эту тему в теме того, что в конце того года я был озадачен вопросом новых фасадов для кухни.
Вопрос тот я конечно же решил, соответственно старые фасады остались :).
Вот они и пошли в дело - ламинированный с одной стороны мебельный МДФ 16мм.
Декоративный фасадный слой ПВХ плёнки был снят и панели МДФ поехали вместе с моим листом размеров и конфигурации к другу на работу, где им предстояло превратится :) в набор распила для изготовления двух корпусов.
Друг работает в фирме по изготовлению детских игровых площадок и у него есть мега станок для раскроя МДФ, ДСП, Фанеры, Ламината, Пластика, в общем профессиональны промышленный станок ЧПУ.

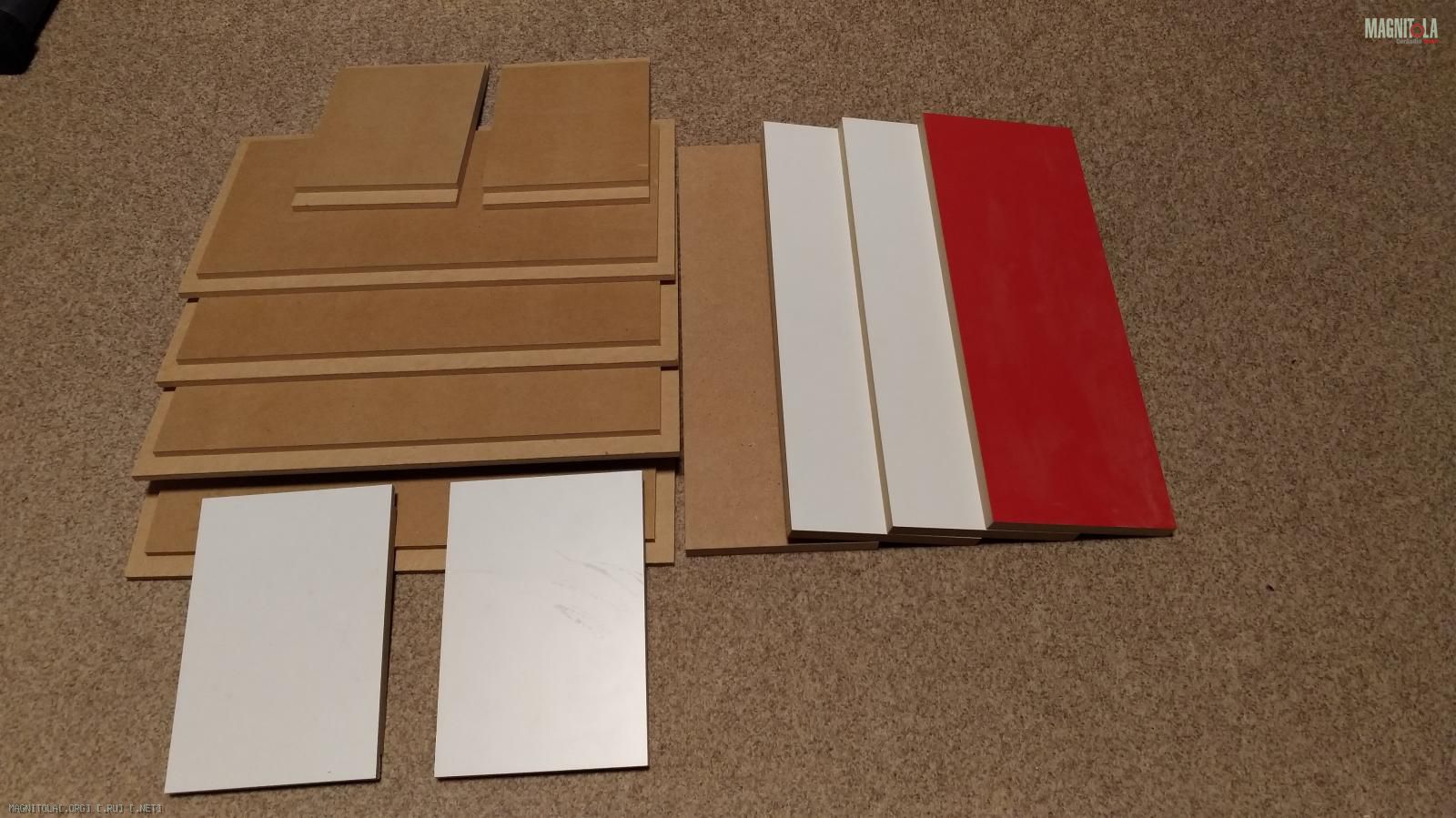

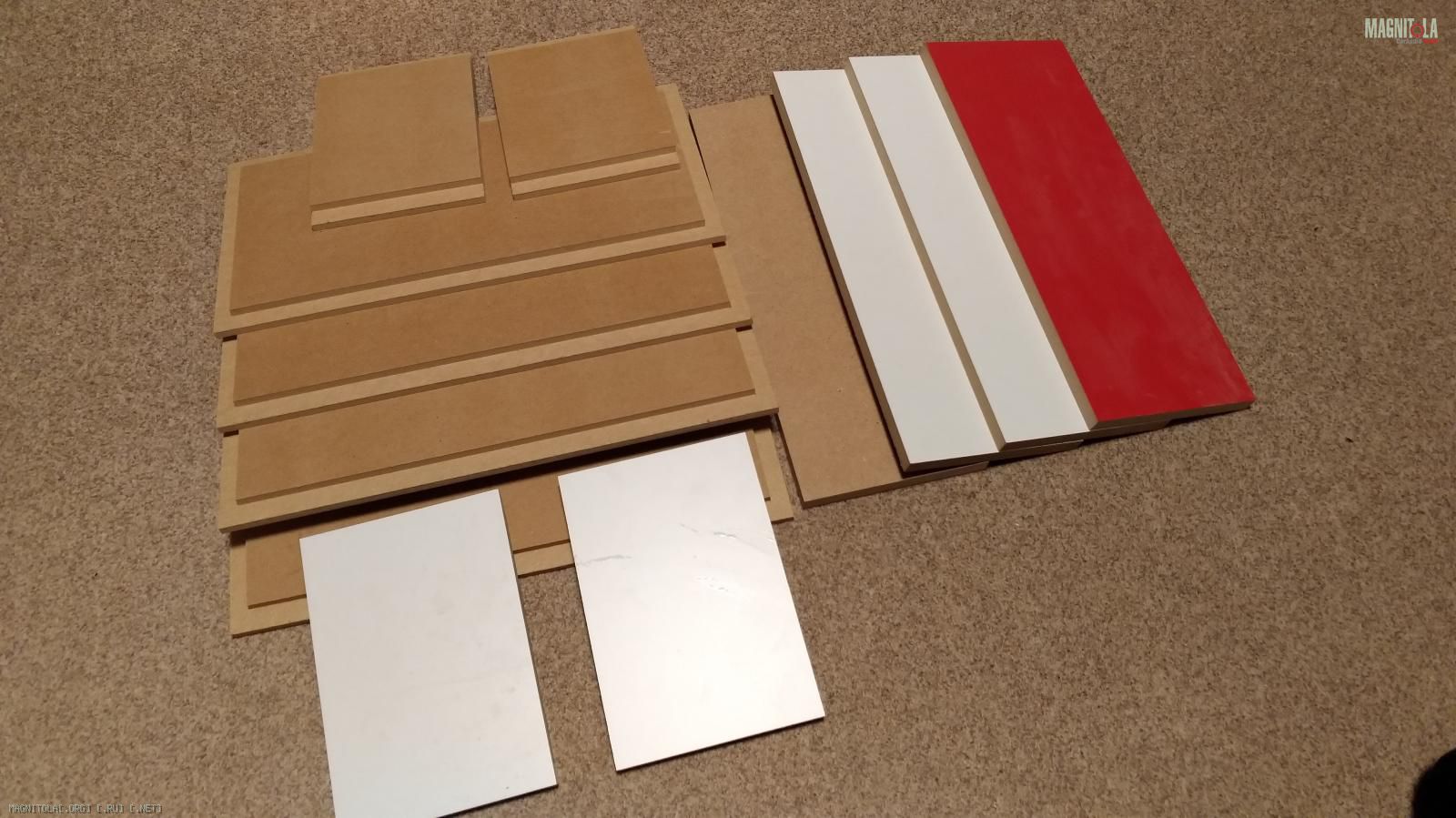

В общем вот мои готовые дрова ))) для пары корпусов :
Вложение 1134282 Вложение 1134284
на фото как раз одна панелька с ещё не снятой плёнкой ПВХ, ну это так для наглядности :).
Собираться этот набор дров :), точнее склеиваться, будет вот в такой последовательности :
1 Вложение 1134286

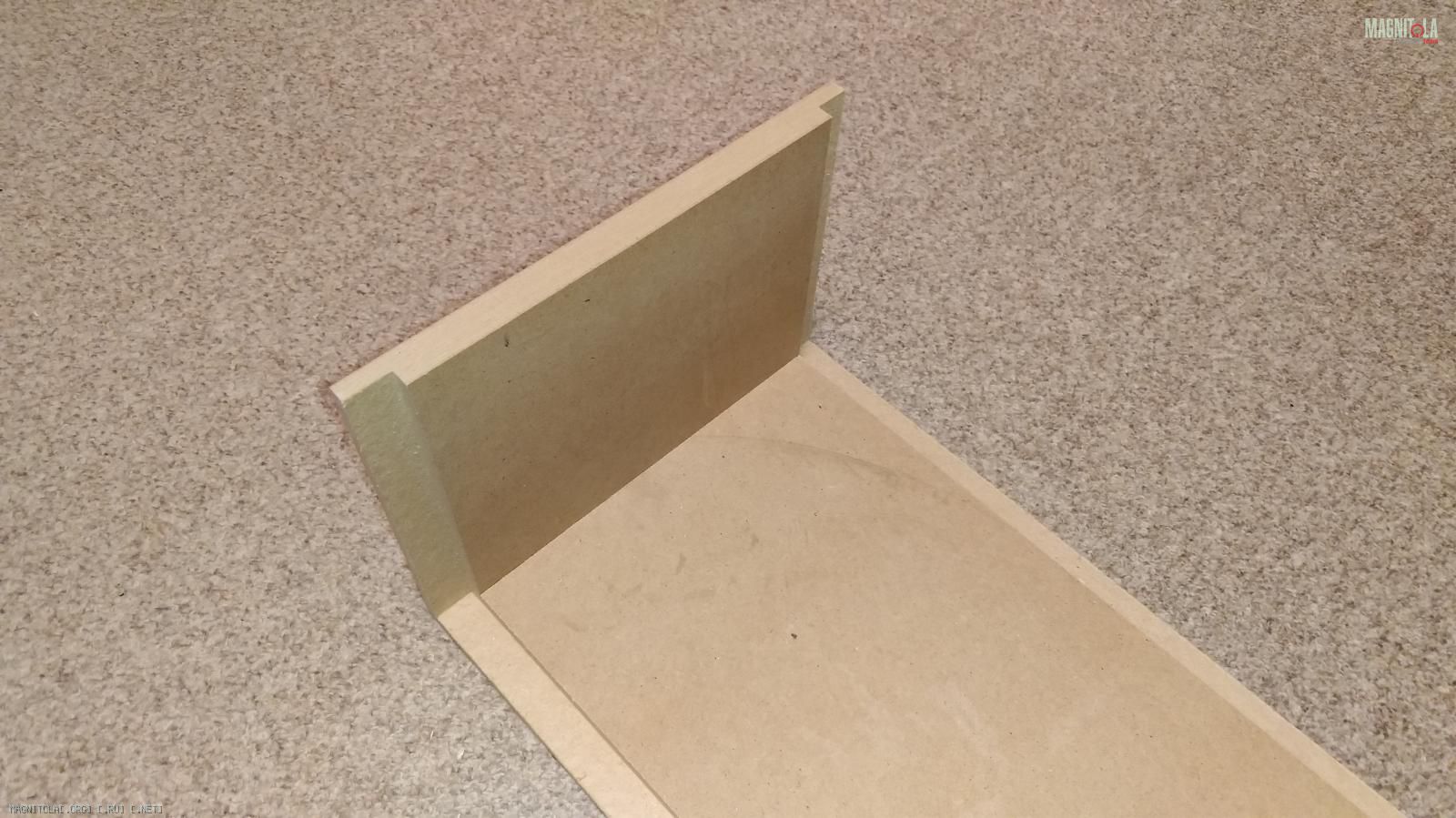

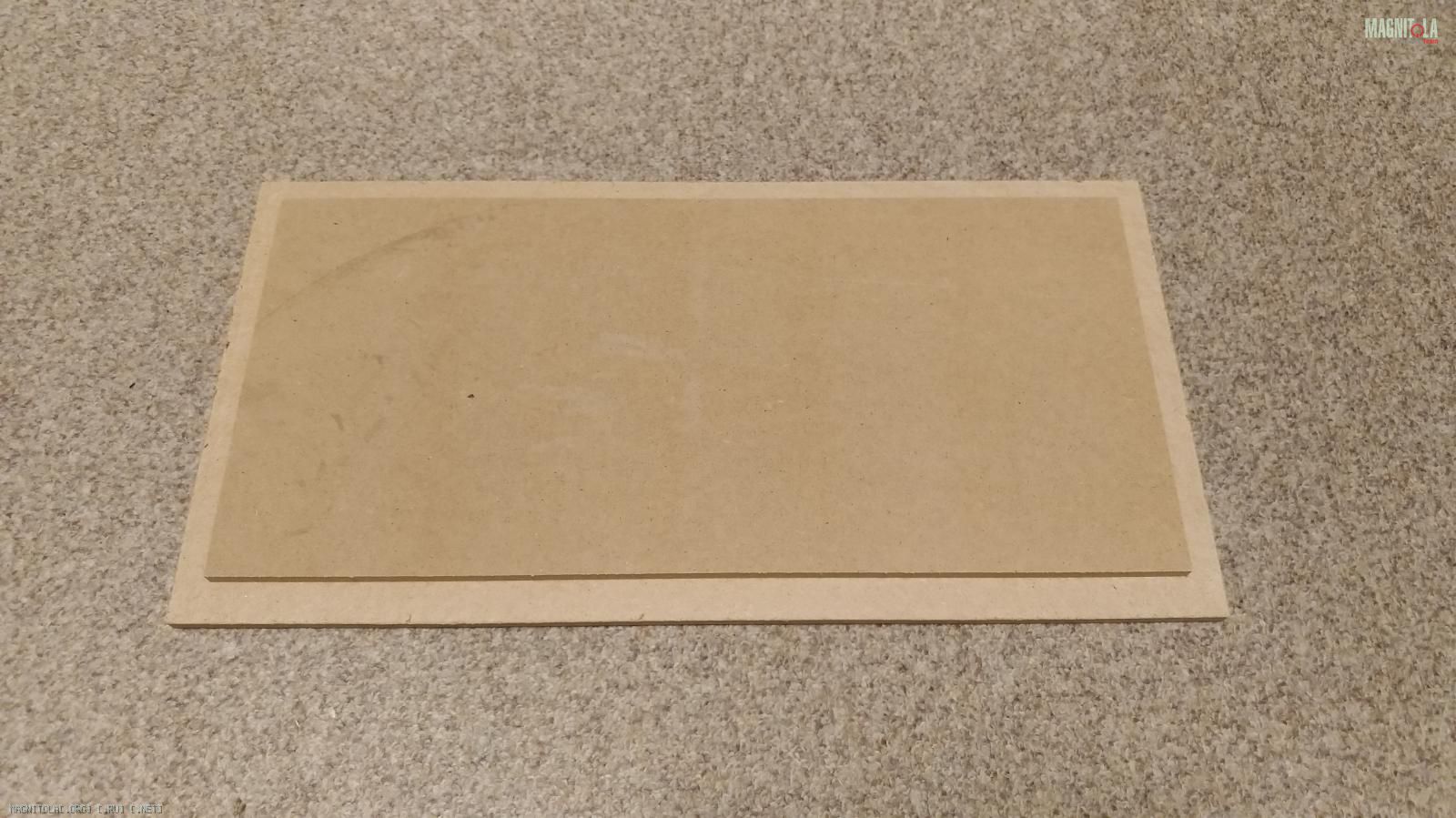

2 Вложение 1134288

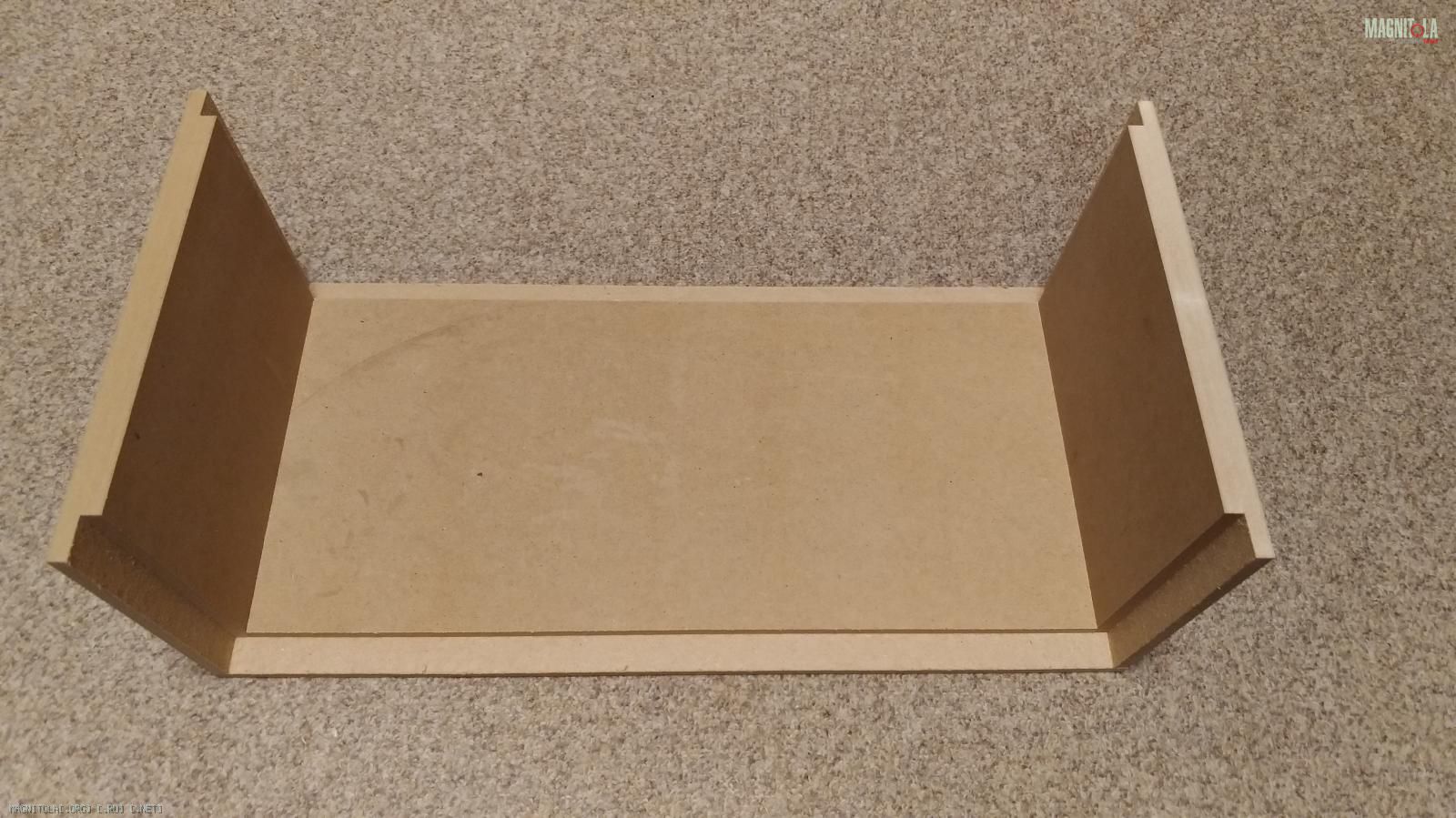

3 Вложение 1134290

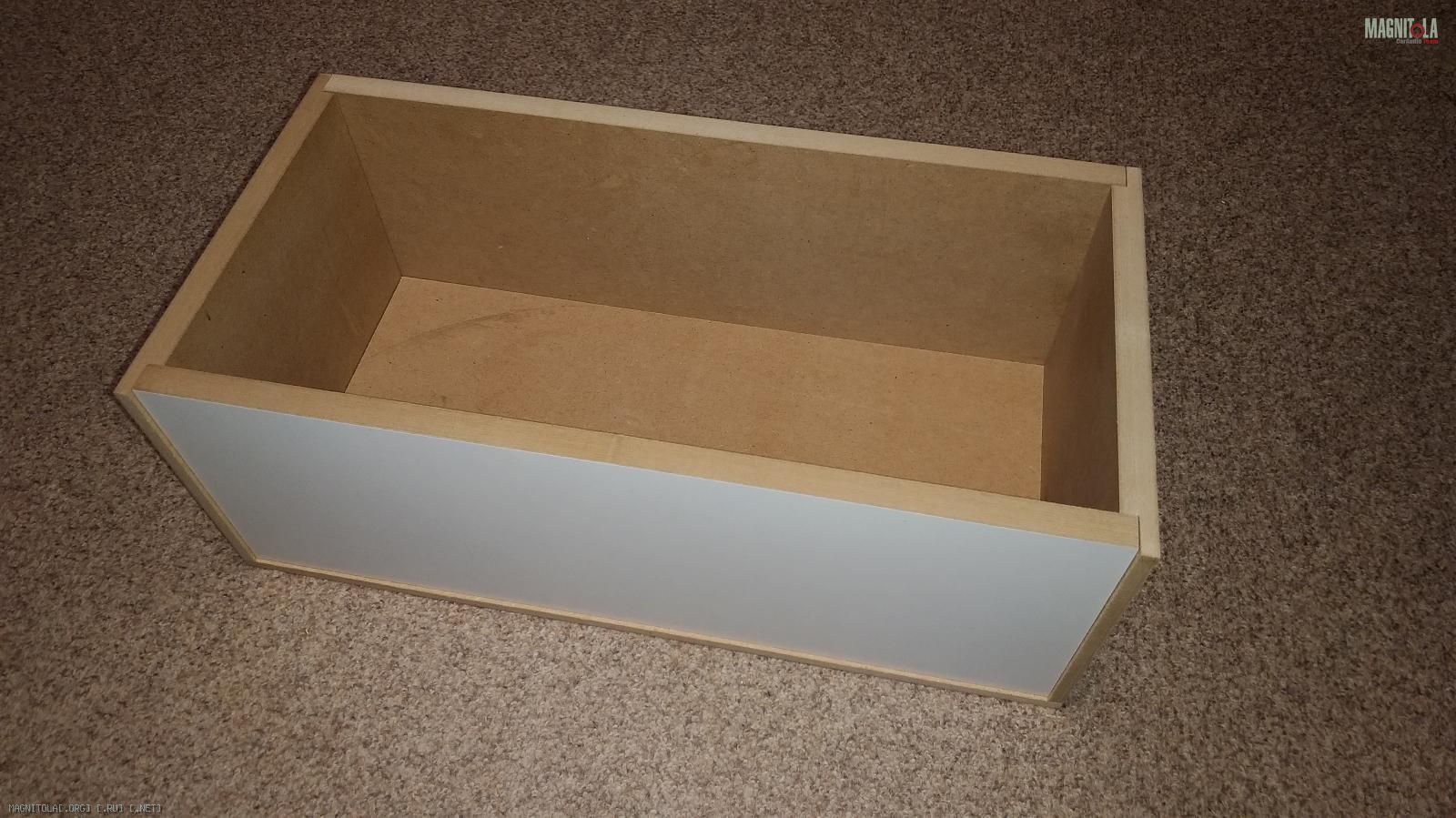

4 Вложение 1134292Вложение 1134294

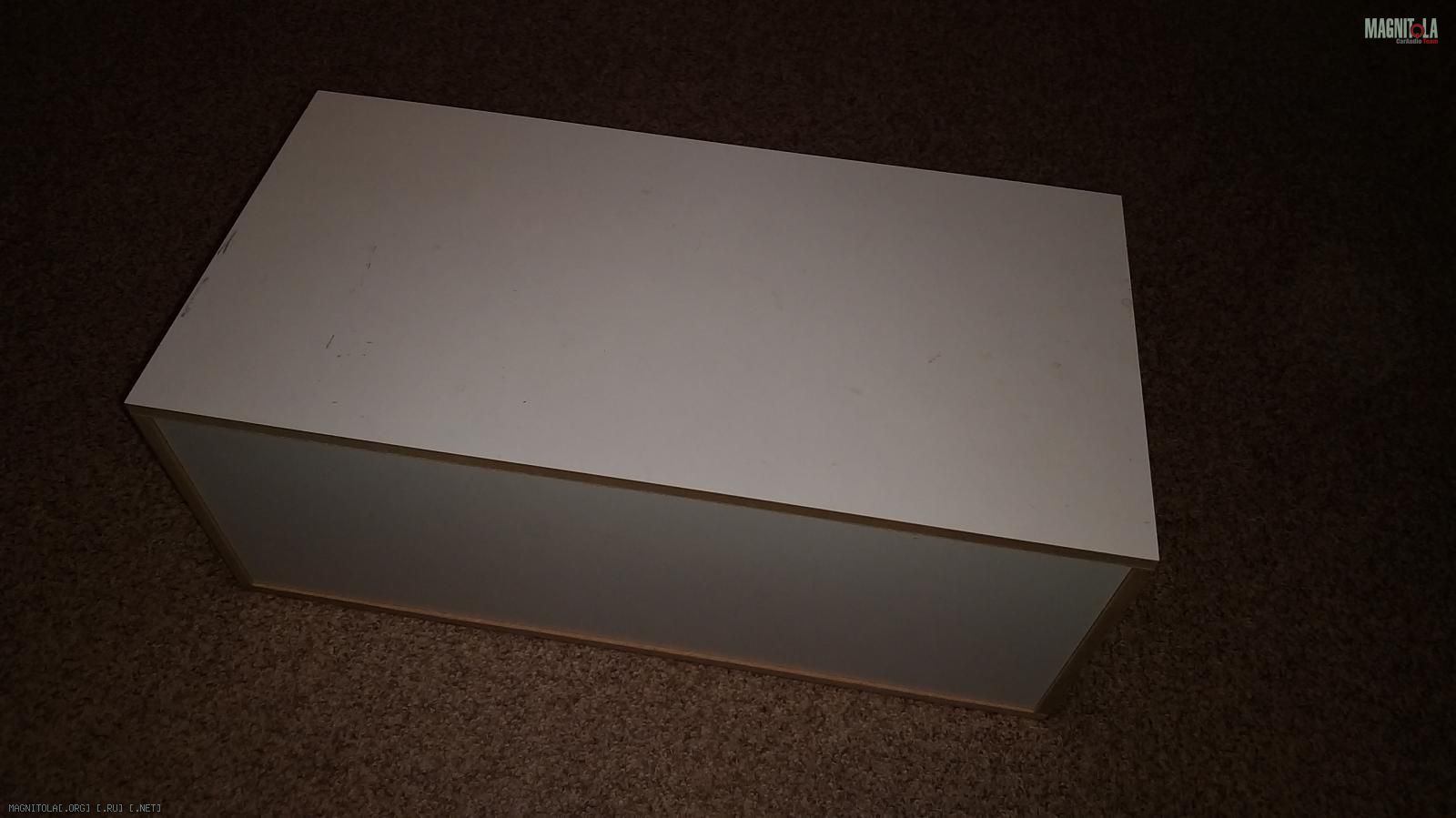

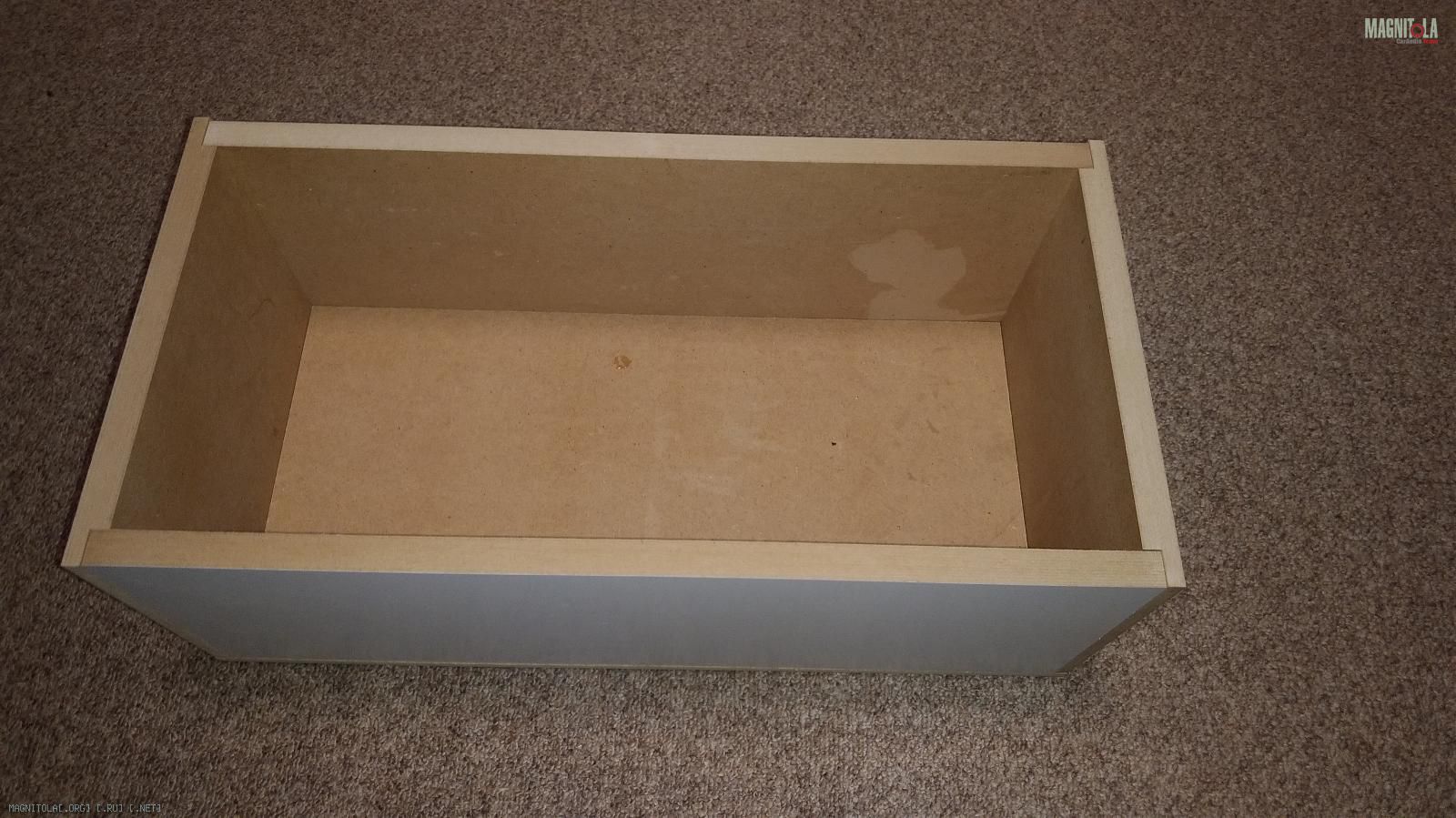

5 Вложение 1134296Вложение 1134298
Так как весь распил делался на станке ЧПУ, то все детали естественно идеальны и по размерам, и по углам, то собирать корпуса изначально и планировалось без применения шурупов ну или саморезов, т.е. только на клей.
Для склеивания применил клей Момент "Super PVA" Столяр и струбцины для стяжки и фиксации на время первичного схватывания клея.
Лучшего клея для работ с "деревом" я лично не знаю, да и знать не хочу :).
Единственный его недостаток, так это то, что вату катать он не позволяет ))), он заставляет работать :), т.к. схватывается он достаточно быстро.
А в моём случае, т.е. когда по конструкции ящик должен быть за один приём полностью собран на клею это актуально.
На один корпус в полностью склеенном состоянии уходило минут 5-7.

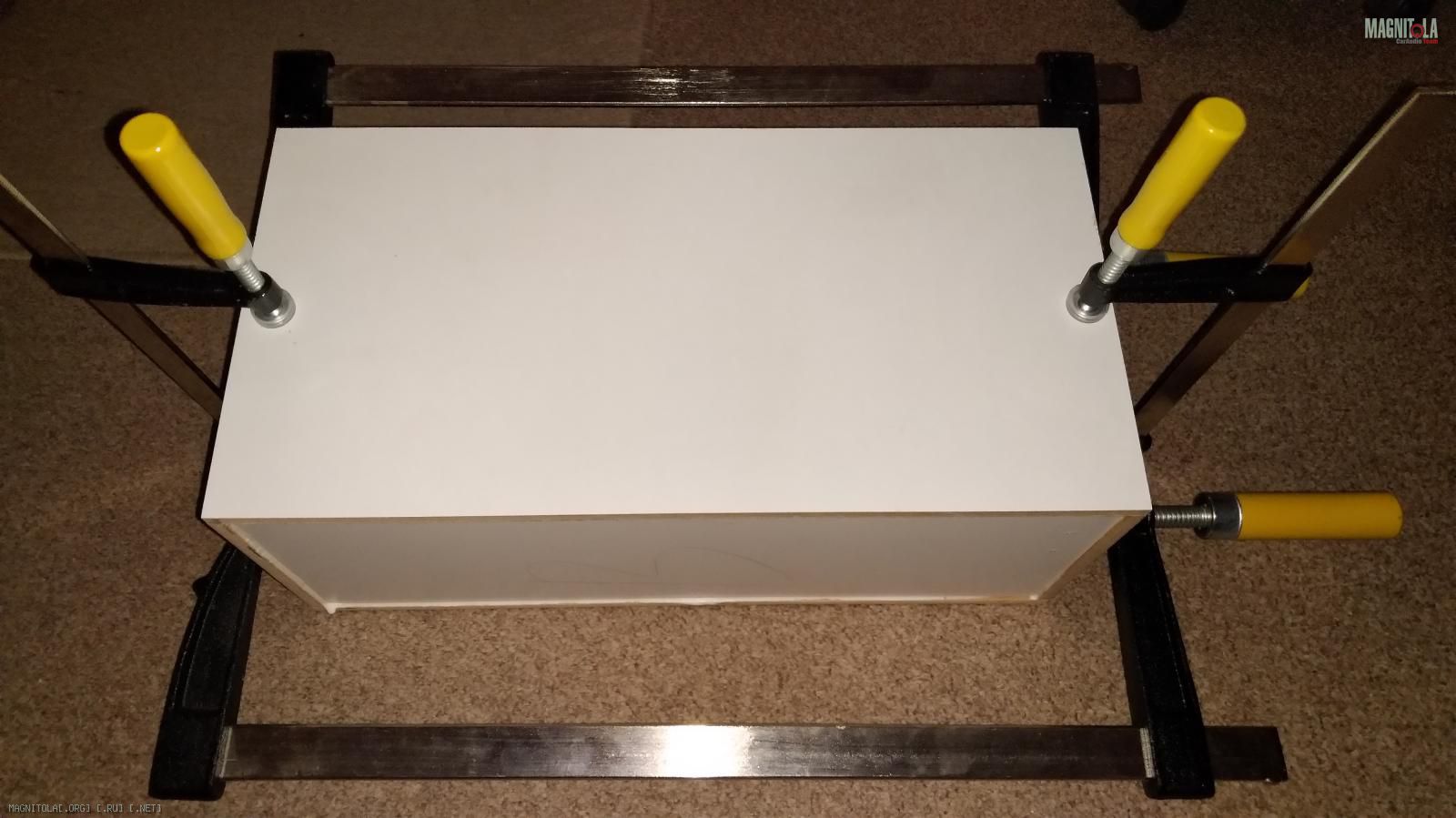

Вот так выглядит полностью собранный на клею ящик в процесс сушки :

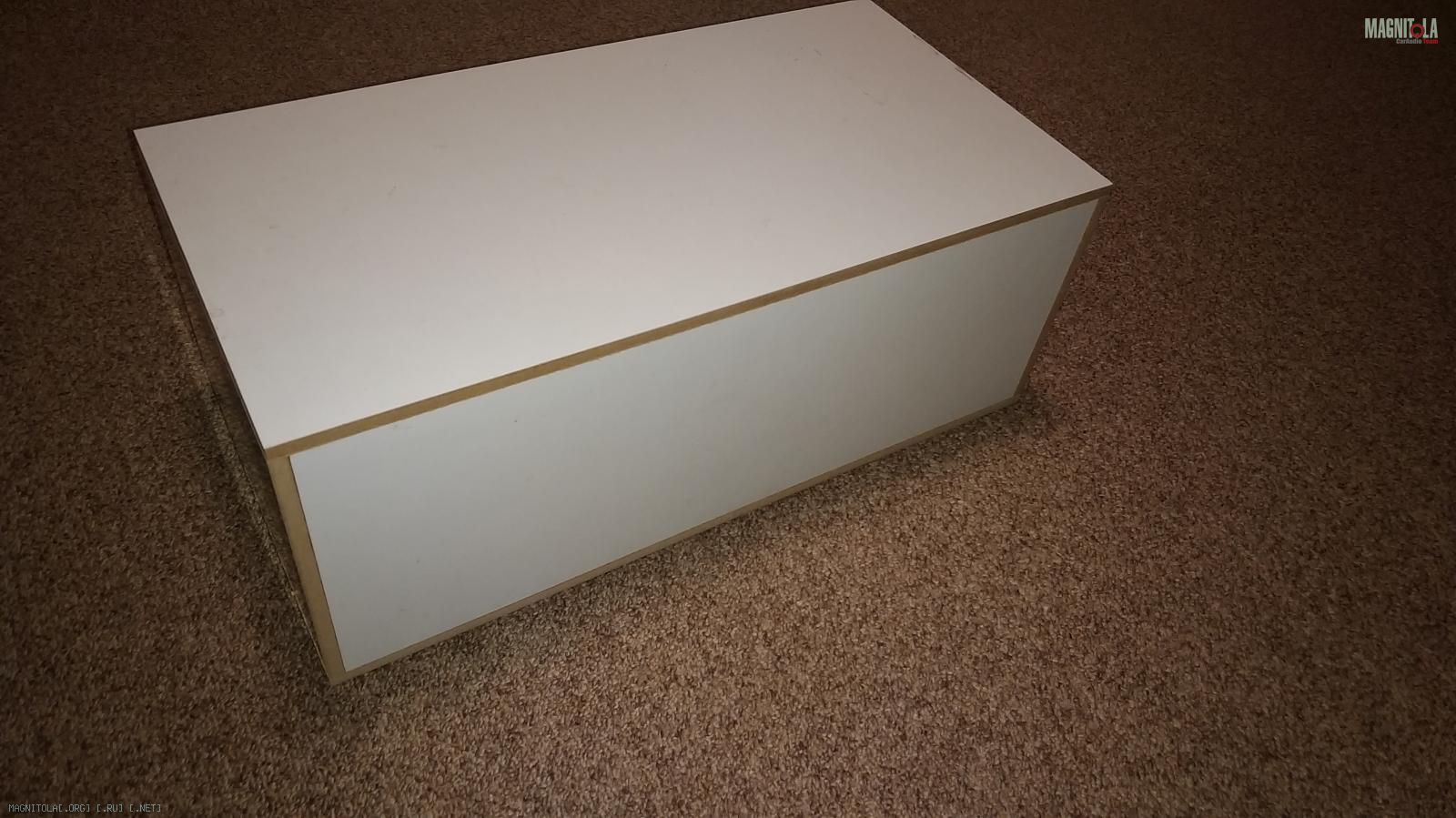

Вложение 1134300
после этих 5ти 7ми минут ещё час сушки под стяжкой струбцинами и всё, струбцины снимал - ящик в принципе готов и отставлен в сторону для выдержки в процессе окончательной сушки клея.
Т.к. комплект струбцин у меня не большой и его хватает только на сборку одного ящика корпуса будущей колонки, то для сборки двух корпусов у меня ушло в общем счёте чуть более двух часов с учётом времени первичной полимеризации клея, т.е. сушки клея.

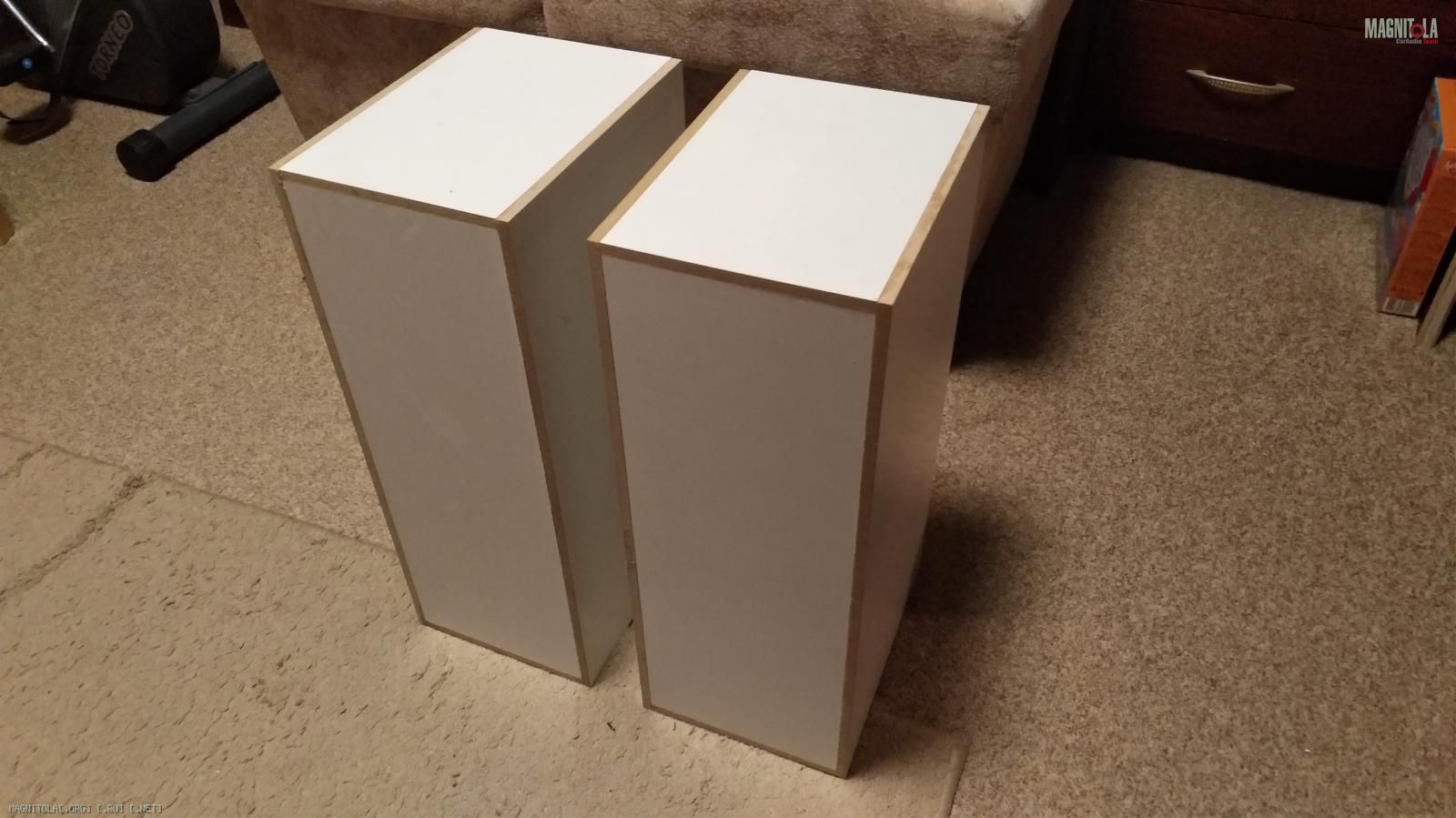

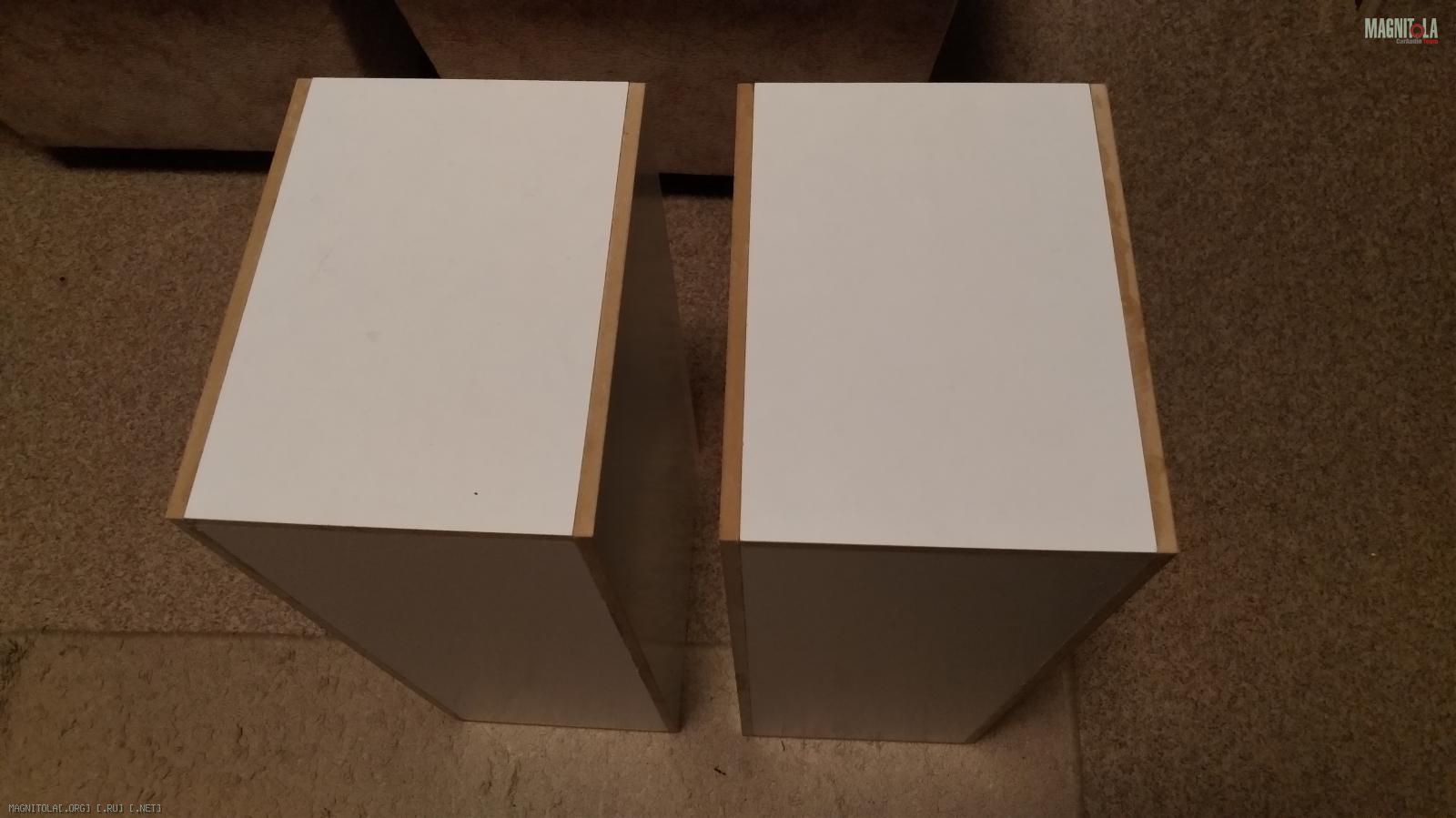

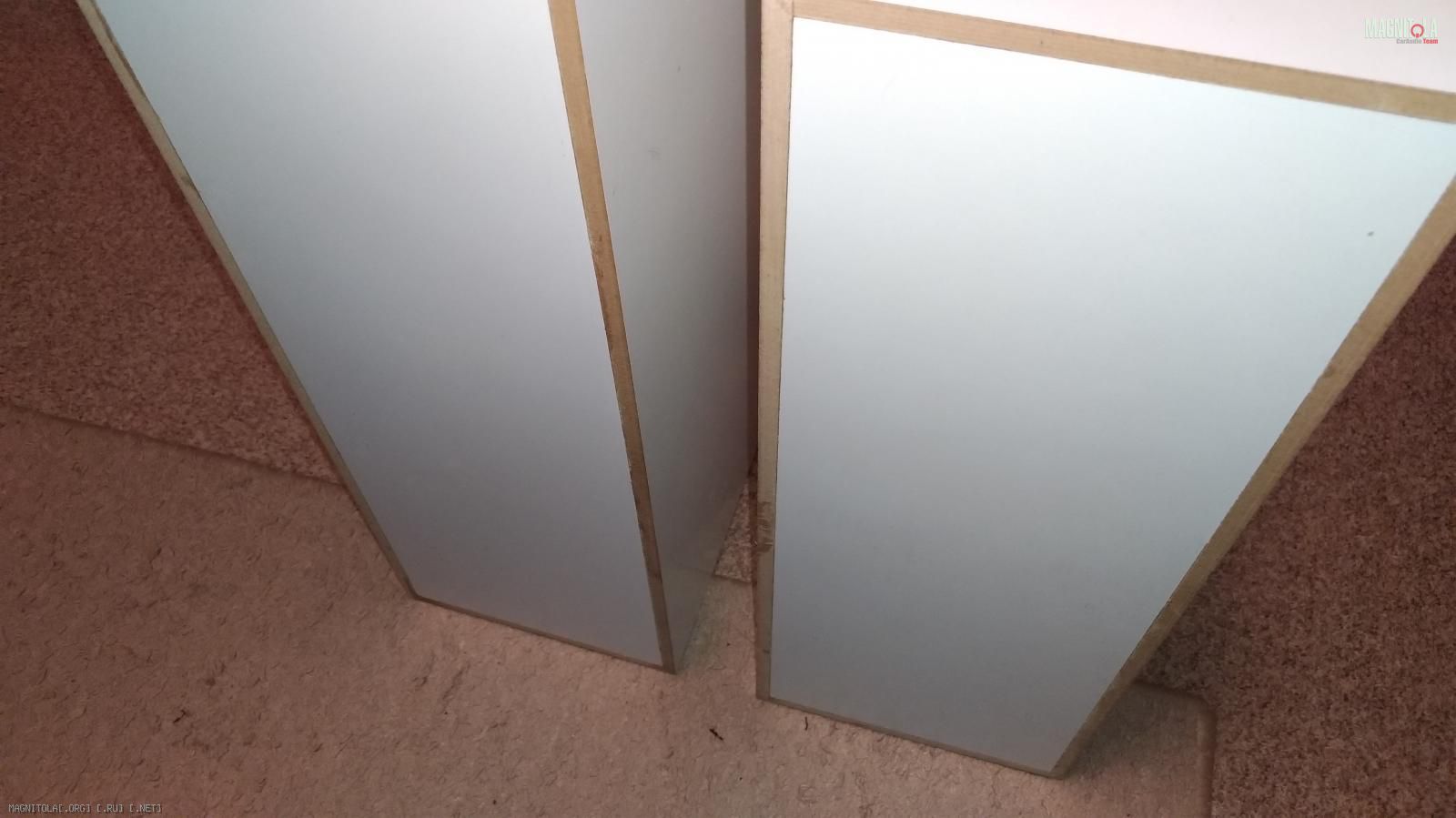

В итоге через два часа с хвостиком :) получил два корпуса :

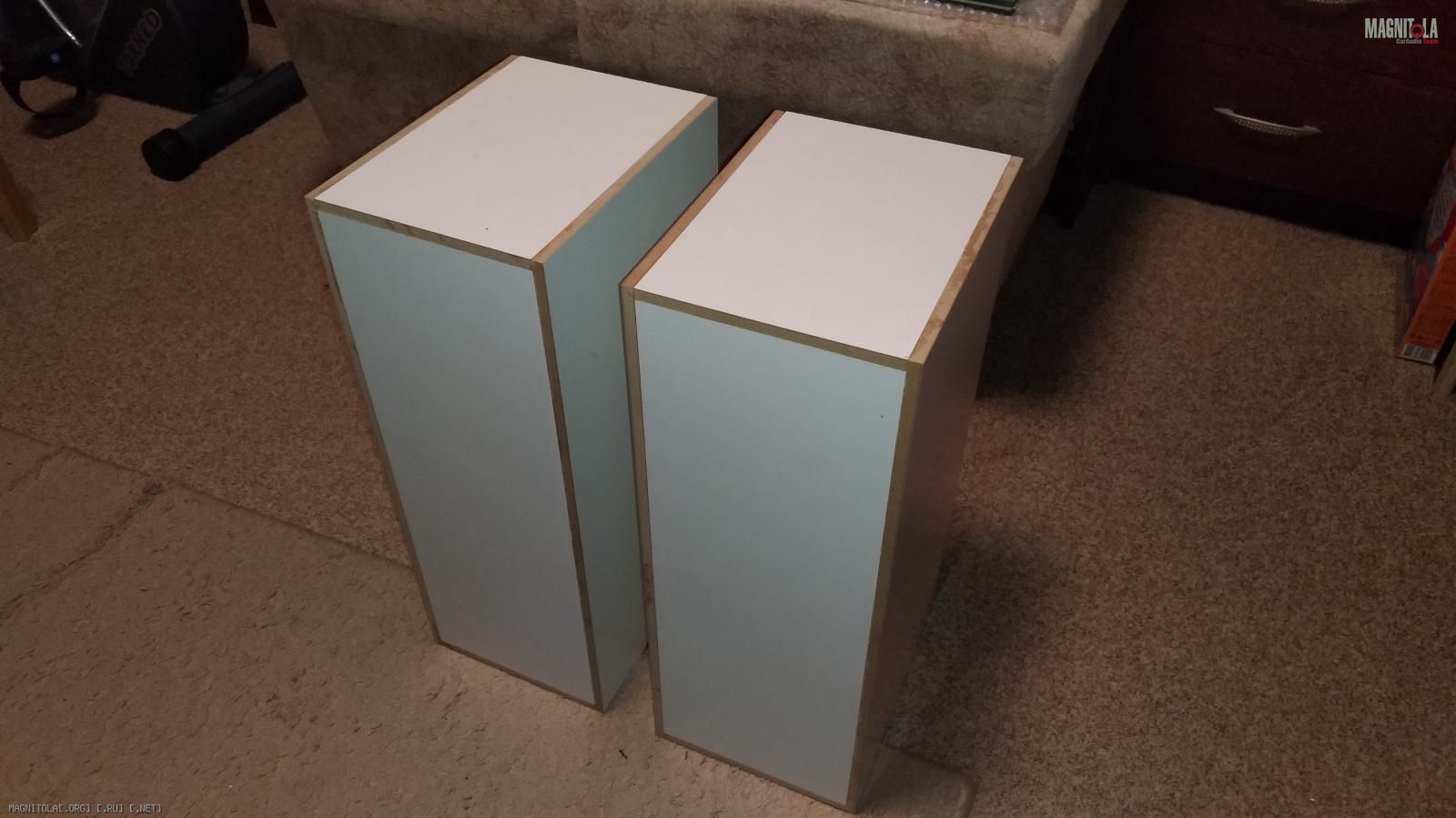

Вложение 1134306 Вложение 1134304 Вложение 1134302 Вложение 1134308
Оставляю их в покое :) для окончательного высыхания и набора полноценных свойств клея до завтра.
Завтра пройдусь шлифовальной машинкой, ну и затем буду размечать и резать необходимые отверстия для установки компонентов и дальнейшего сотворения корпусов.
В общем продолжение следует :).
Re: Колонки на компонентах Ural Warhead
А как же распорки? Почему не фрезернул пазы сразу раз ЧПУ есть?
Re: Колонки на компонентах Ural Warhead
Цитата:
Сообщение от
vshurupov А как же распорки? Почему не фрезернул пазы сразу раз ЧПУ есть?
С обнижениями под толщину фланцев вообще было бы гуд! Распорки конечно хорошо, но я так понимаю задача не сделать идеальный корпус а приблизить условия к авто. Мне кажется объём з/я маловат(так что прийдется синдипон пихать). Дядь Федор давай чертёж и какой литраж выходит расскажи В-)
---------- Сообщение добавлено 06.05.2017 в 23:54 ----------
Можно и на ручнике при наличии радиусной планки и обнижение сделать и отверстия точно и ровно вырезать.
Re: Колонки на компонентах Ural Warhead
Цитата:
Сообщение от
mohov_a Распорки конечно хорошо, но я так понимаю задача не сделать идеальный корпус а приблизить условия к авто.
ну да, согласен, распорки это конечно же хорошо, но когда они действительно необходимы.....
Цитата:
Сообщение от
mohov_a Мне кажется объём з/я маловат(так что придется синтепон пихать).
Объём порядка 15-ти литров под URAL (Урал) AS-W130MB, а синтепон уже приготовлен :), т.к. в корпусе и тем более ЗЯ он должен быть по определению...
Цитата:
Сообщение от
mohov_a Можно и на ручнике при наличии радиусной планки и обнижение сделать и отверстия точно и ровно вырезать.
Фрезер и радиусная платформа есть, отверстия делать буду сам по месту, а про обнижение, так и не думал делать...
зы: Парни это не колонки в главную комнату, не предметы эстетического интерьера этой комнаты, и т.д. по аудиофильным загонам ))), это рабочий вариант, которым буду пользоваться для работы, а рабочее место у меня на кухне, 5.6 кв.м.....
Re: Колонки на компонентах Ural Warhead
Достаточно 1 распорку по середине вклеить с вырезом под динамик, это несложно и недолго и еще не поздно, а жесткости добавит прилично.
Re: Колонки на компонентах Ural Warhead
Цитата:
Сообщение от
FFZ Объём порядка 15-ти литров под URAL (Урал) AS-W130MB
А каков смысл применять высокодобротные пятидюймовые Уралы?Чтобы ящики побольше вышли?
Тот же Visaton W130 X 2х4 требует гораздо меньшего объёма,продаётся по демократичной цене в Московской АУДИОМАНИИ;у Wavecor из АУДИОМАНИИ есть пятидюймовые ,не требующие таких объёмов...
http://manuals.audiomania.ru/data/vi...w_130_x2x4.pdf
http://manuals.audiomania.ru/data/wa...120bd06-01.pdf http://www.audiomania.ru/midbass/wav...-01.html#25719
Re: Колонки на компонентах Ural Warhead
Цитата:
Сообщение от
Matvey498
По всей видимости уралы уже были в наличии...
Re: Колонки на компонентах Ural Warhead
Цитата:
Сообщение от
Matvey498
Если я правильно понял мысли две:
1. Из того что если и чтобы пело красиво.
2. Монобренд на вархедах(т.к. акустика действительно достойная).
Re: Колонки на компонентах Ural Warhead
Цитата:
Сообщение от
mohov_a Если я правильно понял мысли две:
1. Из того что если и чтобы пело красиво.
Что бы пело красиво уралу 5 дюймов нужен ящик под 40 литров.В ящике 40 литров выйдет Qtc=0,64.Можно и ФИ с настройкой герц на 40 бахнуть.
Visaton в варианте 8 Ом на ту же добротность выйдет в ящике 3,4 литра.
Re: Колонки на компонентах Ural Warhead
Цитата:
Сообщение от
Dinamo По всей видимости уралы уже были в наличии...
И этот аргумент конечно же тоже сыграл свою роль :).
Цитата:
Сообщение от
Matvey498 Что бы пело красиво уралу 5 дюймов нужен ящик под 40 литров.
где то в разделе Урал на форуме, есть тема про углублённое тестирование мидов серии Warhead, достойная была проведена автором работа.
так там выяснилось, было определено, что на объём порядка 30 литров AS-W130MB отреагировал вообще никак :), т.е. общая добротность системы и резонансная частота динамика остались в тех же величинах, что и замере в открытом пространстве.
т.ч. думаю ЗЯ 15 литров AS-W130MB сильно не будет задыхаться, ну а получится что будет ему совсем невмоготу, то замутим ПАС.
зы: поискал, отдельную тему что то не нашёл, а про сам процесс нашёл, вот тут он http://magnitola.org/ural/314678-ura...ml#post3513880
