Подключил оптику. С CD идет сигнал по оптике, а с Ipod по USB сигнал по оптике не идет. Облом ))
А так хотелось Ipod по цифре на проц гнать.
Вид для печати
Подключил оптику. С CD идет сигнал по оптике, а с Ipod по USB сигнал по оптике не идет. Облом ))
А так хотелось Ipod по цифре на проц гнать.
И не пойдет без вмешательств в схему.Цитата:
Сообщение от Anatoli_kz
Это все? Или еще что будет? Если что-то знаешь, то может поделишься?Цитата:
Сообщение от Pixx
А то куда не ткнись, кроме односложных и ничего не значащих ответов или длинных и заумных измышлений/тестов - практических советов нет. Одно бла-бла.. Как говорил Шариков - "Это и я так могу"(С) о пространственных материях размышлять... А если по делу?
В какую схему? Каких вмешательств? Чего нужно добавить/прикупить/изменить?
Что восполнит пробел в связке: Alpine W505 <-> Ipod Classic -> (???) -> оптика -> проц ?
Если будет интерес, то постараюсь описать все что знаю и проверено.Цитата:
Сообщение от Yipe!
Схему ГУ(признаю что не уточнил). Думаю это и так было понятно)))Цитата:
Сообщение от Yipe!
Тут уже кто как захочет все реализовать.Цитата:
Сообщение от Yipe!
Кто то без проблем влезит во внутренности магнитолы и что-то допаяет/отпаяет. Или же реализует на отдельном устройстве(к примеру описанное ниже).
Что конкретно нужно сделать методом припаять/отпаять сказать не могу, так как этого еще не делал. Да и схемы нет на ГУ.Цитата:
Сообщение от Yipe!
Но примерный путь решения есть в голове.
C микросхемы с интерфейсом USB получить сигналы данных, преобразовать в spdif и затем в зависимости от играющего источника подключать их к модулю оптического выхода.Переключение можно осущевстлять автоматически.
Если в качестве источника использовать ГУ и отдельно Ipod Classic с док-станцией, с обоих устройст берем оптику и подаем на проц.Цитата:
Сообщение от Yipe!
Ну первое попавшее мне устройство(найдено по ключевым словам) это Cambridge Audio iDock iD100. в устройстве 2 выхода(оптика и коакиал) + еще интересные возможности(но они не по теме). Устройство в работе я не опробовал, и сказать по нему ничего не могу.
Таких док-станций я думаю много найти.
Интерес как раз есть! Так как и IVA-W505 имеется, и 701 проц. И очень хочется найти и использовать {большую коллекцию lossless и [устройство]}, чтобы управлять [устройством] и получать с него визуальную информацию через W505, а сигнал по оптике передавать в проц.Цитата:
Сообщение от Pixx
Тут http://magnitola.org/car-audio-vyssh...olzheniem.html все долго обсасывали, но не все моменты проверили, чтобы дать конретные выводы.
Имеем, в итоге, несколько вариантов такого {устройства}:
1) W505 <-> {iPod touch 64G -> AirPort Express (/Apple AV Adapter -> Kramer FC-46)} -> toslink -> 701
+ схема работоспособна и проверена: управляется с W505 и есть цифра на проц
- 64G памяти недостаточно для коллекции; организация питания для Airport Express
2) W505 <-> {iPod classic 160G -> [???]} -> toslink -> 701
+ объем хранения информации (музыки)
- пока не ясно как снять цифру на оптику
3) W505 <-> {Alpine APF-WD <-> WD Live} -> toslink -> 701
+ подключение USB внешнего диска(ов) большого объема; куча проигрываемых форматов
- никто еще не проверял работоспособность адаптера и удобность управления на ГУ.
Насколько 'отдельно'? Управление iPod-ом и вывод с него визуальной информации через ГУ Alpine при использовании промежуточной док-станции можно оставить (намутить)?Цитата:
Если в качестве источника использовать ГУ и отдельно Ipod Classic с док-станцией, с обоих устройст берем оптику и подаем на проц.
Повторюсь. В качестве устройства [???] предлагаю Cambridge Audio iDock iD100.Цитата:
Сообщение от Yipe!

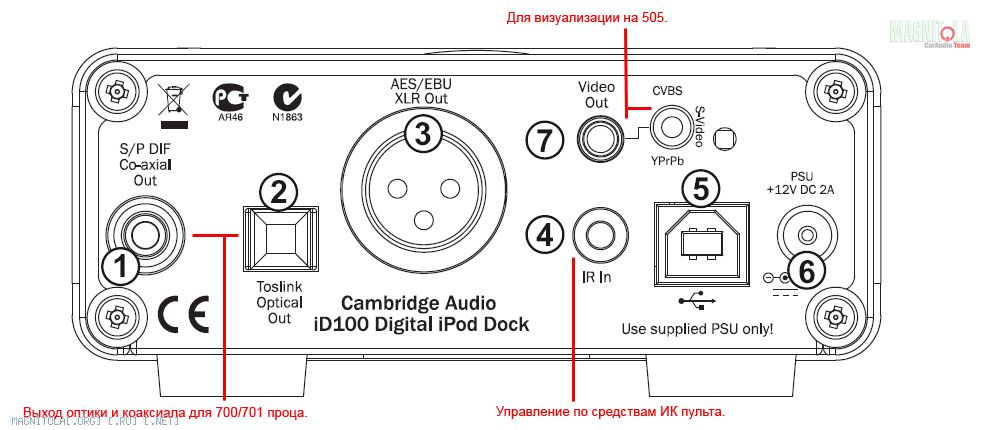

Вот примерная реализация как я представляю.
Вложение 133091
+ есть оптика и коаксиал.
+ вывод видео(композитный и компонентный) -> думаю можно подключить к 505 через видео вход.
+ и - разъем для ИК пульта. С ГУ к сожалению нельзя будет управлять.
- организация питания.
размеры устройства 105х45х121 мм
физически два разных устройства, но соединенные проводами.Цитата:
Сообщение от Yipe!
Не могу понять. Если WD Live это WD TV Live! куда подсоединять этот адаптер Alpine APF-WD. Есть только ИК пульт в комплекте.Цитата:
Сообщение от Yipe!
Вариант с Cambridge Audio iDock iD100 интересный. Вот только проблемка в том, что для управления ipod нужно будет постоянно видеть его экран для выбора нужного трека, т.е. положить его в бардачок не получится. И еще постоянно пульт в руках... Не удобно.
почему же. можно же подключить к видео входу(Video Input Connector (AUX INPUT) (Yellow)). другое дело если нужно будет для включения этого режима что то делать(я про стояночный тормоз).Цитата:
Сообщение от kcin
Да ... с этим проблема. Но, пользователь не будет же постоянно, через каждые 20 секунд переключать треки. выбрал нужную папку и вперед(да и плейлист на что, если есть такая возможность).Цитата:
Сообщение от kcin
Можно же в крайнем случае изготовить(непросто. но думаю выполнимо) переходник(как для кнопок на руле) чтобы подсоединить к iDock iD100 в разъем ИК пульта(видел что то похожее). Решение непростое но вполне работоспособное. Но тогда пропадает возможность управления ГУ с руля.
Если делать переходник, то проще реализовывать как в схеме №3.
Я бы конечно пошёл бы путем вмешательства в электронную схему ГУ.)))
Не подходит по моим условиям.. У меня кнопки на руле и адаптер от Alpine для управления с них W505 -> хочу с них же управлять подсоединенным к ГУ iPod-ом.Цитата:
Сообщение от Pixx
Тем более, если управлять с пульта, то какой смысл городить связку iPod - Dock Station, если можно с таким же успехом взять обычный малогабаритный медиаплеер (WD, Dune Light и т.п.) с композитным видео-выходом на W505 и оптикой на проц, который будет читать намного больше аудио и видео форматов??
Хех.. Если б я знал.. Но тут как то на форуме обсуждали действующий прототип такого адаптера для WD Mini и сказали, что он будет выпускаться серийно.Цитата:
Не могу понять. Если WD Live это WD TV Live! куда подсоединять этот адаптер Alpine APF-WD. Есть только ИК пульт в комплекте.
Единственное, что я нашел на настоящий момент - это APF-WD
Вложение 133092
Как 'это' работает и подключается и действительно ли эта приблуда от Alpine - х.з.
Думаю так будет лучше всего. Остается вариант вмешательстве в электронную схему ГУ. Но, будут проблемы с гарантией на W505. И не каждый решиться "курочить" магу за 45-50 тысяч.Цитата:
Сообщение от Yipe!
Либо ждать информации по APF-WD.
Цитата:
Сообщение от Pixx
А может тогда лучше покурочить какой-нить медиаплеер (мне, к примеру, по возможностям воспроизведения нравится Dune, но тут уже что будет лучше подходить с технической стороны), чтобы получить управление основными функциями (play, stop, pause, << , >>, стрелки перемещения) с помощью какого-нибудь небольшого выносного джойстика/панели управления, интегрировав его с плеером как подмена ДУ? Возьмешься?Цитата:
Сообщение от Pixx
Если верно понял. Это будет тот же пульт управления но в немного другой форме. замысел я не совсем понимаю. Если только ради удобств.Цитата:
Сообщение от Yipe!
Надо подумать.Цитата:
Сообщение от Yipe!
Именно ради удобств. В идеале было бы скоммутировать с кнопками управления на руле.. а так остается заменить громоздкий пульт (и куда его девать? И куда направлять?) на более-менее приемлимое решение управления. А пультом пользоваться только когда видео нужно поглядеть.Цитата:
Сообщение от Pixx
Кстати, у Dune, к примеру есть программулька для iPod touch - Dune Remote по WiFi. Как вариант, можно где-нить на торпеде пристроить держатель для iPod и управлять с него. Может у других плееров есть какие-нить подобные устройства или аксессуары, позволяющие пристроить их в авто?
Или взять все нафеГ и продать.. и собрать и поиметься с CarPC, у которого основными функциями будут проигрывание lossless с HDD через оптику на проц (к примеру Alpine 800, управляемый с этого же компа) да программы навигации? А что.. даже видел сенсорный монитор в продаже, который сделан под штатное место моего авто.. )))
Померил сейчас габариты магнитолы, iDock iD100 не превышает размера 1DIN. В теории его можно поместить в отсек 2DIN вместе с магнитолой(1DIN). Но придется изготавливать декоративную рамку.Цитата:
Сообщение от Pixx
Предполагаю, что есть кабеь разветвитель для айпода, один конец в магнитолу для управления, а с другого снимается звук, например разъем в док станцию.
Надо пошарить в инете.
А тут речь ижет именно про USB или про FullSpeed? то есть с USB, даже если это флешка сигнал по оптике не пойдет ?
Нет, не идет по оптике с USB.
в итоге кто нибудь нашел решение?
Решения со 100% цифрой нет, так как в любом случае сигнал идет из iOS - через прошивку ipoda или iphona как в компе!
Поэтому хоть какой док или что еще ставь он будет выходить из ipoda посредством его софта.
Если Apple сделает его как можно прямее то будет прямее :))
Сейчас подключил к Alpine через USB iphone 4S вместо ipod 5 - звук лучше, басов больше, более прозрачно играет и более детально.
Вот так.
Собираюсь себе поставить APF-S100WD В связке с ГУ W920R . Продавец рассказал мне что он таким переходником и соответственно плеером WD рулит с монитора TME 340 по управляющему ремоут.Цитата:
Сообщение от Yipe!
Посмотрел в доку к голове , там в спец шлейфе от камер есть 2 ремоута для передачи управляющих команд , которые по заверению продавца можно подключить к этому переходнику, сам переходник
преобразует эти сигналы в сигналы инфракрасные и шлет на WD через ик светодиод (он от переходника отходит по проводу) , собственно нужно закрепить этот светодиод рядом с приемником ик сигнала на плеере и соединить композитный видео выход со входом гу - они есть на шлейфе камер и на AUX. По идее видео сигнал получим с WD будем видеть его интерфейс и выбирать на нем песни с гу, они по оптике будут качаться на проц. Вот как то так , но надо тестить , скоро этим собираюсь заняться.
Сам изначально планировал установку медиаплеера WD и монитора Alpine TME-S370, соединив их этим адаптером. Но после приобретения DVD-чейнджера встал вопрос о переключении источника с одного на другой (в 370-м мониторе только один вход, остальные идут на навигашку и камеру заднего вида). Думаю решить проблему установкой альповского хаба 222-го, но тогда возникает другой вопрос - о пригодности адаптера.Цитата:
Сообщение от vasekbfg
я так понимаю переходник по-любому нужен , чтобы рулить с экрана а не с пульта WD. А хаб это уже если в гу не хватает видеовходов (сам хаб вряд ли имеет ИК интерфейс связи с WD для передачи в него сигналов от ГУ, адаптер преобразует сигналы управления Альпайн в сигналы понятные WD эмитирующие команды ИК пульта), если видео вход всего 1 а источников много - камеры , проигрыватели DVD и твердотельные ка WD, внешняя навигация например по fullspeed ... Сам морочился когда поиском ГУ с поддержкой fullspeed , чтоб обладала всеми возможностями w920r , но не нашел , а теперь вот с помощью хаба по идее можно подрубить внешнюю навигацию (например phantom 200 с поддержкой кучи программ и пробок)Цитата:
Сообщение от mar!o
Нет, нельзя. Тут некоторая путанница. Разъем full speed - он для подключения iPod (изначально был), AUX-аудио и BT-модуля.Цитата:
Сообщение от vasekbfg
Навигация подключается в другой зазъем "13-пиновый RGB". Хаб в подключении навигации никак не поможет.
Да точно RGB , я сначала alpine w535 брать хотел и к нему подрубить навигацию . но там убрали RGB , а у предыдущих Alpine типа w520 уже музыкальность не та .Цитата:
Сообщение от ThePower
поэтому взял w920r . Радуюсь , что не взял ГУ с оптикой , потому что выяснилось что айпод лослесы гонит на голову по аналогу и теряется смысл этой оптики ,
она тока для сжатых записей подойдет чтобы их без преобразований подать на проц. Надеюсь что удастся связать плеер WD и гнать по оптике с него.
фантом на winCE.Производитель этого фантома wondeproud,уже полтора года делает навик на андроиде wp9900.К нему есть прошивка с usb-audio-можно цеплять usb-spdif конвертер и управлять с монитора.WD,в таком случае,просто,не нужен.Кстати,есть такой немец,Frank Miketta,за 200€ предлагал WD с айнетом,получался аналог 690го чейнджера.Только от WD звук ниочем,тема прикрылась )Цитата:
Сообщение от vasekbfg
Если к этому wp9900 можно подвести управление от ГУ Альпайн по remout out проводу ,
Есть ли возможность подрубить wp9900 у ГУ , чтобы рулить им по Remout Out наподобие того как через переходник придумали рулить плеером WD ? Может тут на форуме уже есть темка ? Я не в курсе , но если действительно он кушает лосслесс и по USB шлет ЦИФРОВОЙ сигнал который реально конвертнуть в оптический - такой вариант был бы супер , я так понимаю он может подавать навигацию с пробками на гу ? Слюне уже можно течь или подводные камушки имеются?Цитата:
Сообщение от sergio_l
---------- Сообщение добавлено 23.01.2014 в 12:05 ----------
Да и почему от WD звук ниочем ? это же цифра и ее задача просто дойти до проца в исходном виде.
навик подключается по 13pin rgb и выводится на экран в режиме navi.Соответственно,управляется с экрана.Алпайн видит wp9900 как свою навигаху.Насчет цифры-слушать самому и сравнивать ) Я остановился на связке wp9900 и ibasso dx100.Навик-как показометр пробок,точка доступа и управлялка (по wifi) для ibasso через модифицированный mirror link.Оптика от ibasso идет в проц.Экран ibasso дублируется на alpine 740bt,с него же и управляется.
если у меня в магнитоле нету RGB 13 pin , но есть OEM SUBD , композитный видеовход и remote out для передачи управляющих команд , я смогу реализовать управление с экрана Alpine w920r ?
повторюсь в свое время я хотел связать phantom spt 200 c 535bt но не вышло. может щас есть решение с помощью адаптеров каких нить?
Нет. С точки зрения Alpine (надо сказать весьма логичной) если в ГУ есть встроенная навигация (а в 920-й она есть), то подключения внешней навигации уже не предусмотрено.
изображение через видеовход,управление-выдрать 4pin с тача.Насчет команд с rem-out не заморачивался-у меня 222й+740bt.У навика есть свой пульт с тач-падом.На этой неделе выйдет новый wp,на 4м андроиде-надо посмотреть,чего там будетЦитата:
Сообщение от vasekbfg
с тача магнитолы (это вообще реально? знаете когонить , кто может твикнуть)? тогда через какой адаптер подрубить его к WP 9900?Цитата:
Сообщение от sergio_l
на пс-каре подпаивались.Адаптера никакого ненадо-в wp9900 и wp9200 есть 4pin вход.Координаты калибруются.У меня проще-есть переключение дисплея alpine/navi.В Вашем случае надо коммутацию городить-обычный режим alpine/видеовход-навик.Цитата:
Сообщение от vasekbfg
Картинка будет в 10 раз хуже встроенной нави.
В чем вообще смысл этого "колхоза" (твика)?
Sergio подскажи к кому обратиться чтоб вывели с моего альпайна 4pin - это решит многие проблемы интеграции различного железа в мою систему.Цитата:
Сообщение от sergio_l
или поделись ссылкой на pccar или мож где еще видел про 4 pin ...
Сегодня повозился в ателье с этим контроллером и Плеером WD TV , поделюсь пожалуй. У меня Alpine w920r.Цитата:
Сообщение от Yipe!
http://nekaka.com/d/eGVrIA8Tli
Итак - обязательные условия связки - коричнево белый (коричнево серебристый провод) remout out (у моего ГУ он на шлейфе от камер)
подсоединить к адаптеру (белый провод) , обязательно должен быть подсоединен альпановский ИК сенсор , без него этот APF не будет передавать команды на WD.
Все подключил , мучался долго с режимами AUX - их много , единственный вариант рабочий мало-мальски - это имя ист.1 - USB Player , имя ист.2 - EXT.DVD .
В этом режиме с экрана альпайна он понимает нажатие NEXT PREV , но с руля управление ничего не передает на WD ни в каких режимах , поэтому на этот вариант
пришлось забить . Кто готов пожертвовать кнопками на руле - вариант думаю вполне рабочий.
В режиме Ext.DVD на экране можно вызвать тач панель со стрелками , Enter и Back , которые почему-то то работали то нет. 1 раз получилось понажимать на стрелки , попереключать треки полазить по меню WD.
В режиме када это работало - не работало рулевое управление вообще -даже на альпайне громкость с руля не менялась . Потом поигравшись еще получилось как-то настроить обратно рулевое , но тогда тач панель режима Ext.DVD не откликалась.
В общем это вариант бюджетный и не полностью функциональный.
Заказал вывести 4 pin управление с экрана наружу шлейфом, если получится - следующим шагом попробую связать с CARPC типа MINIX NEO.
