Jack 3.5 для Alpine9887 своими руками

**djlesha** · 10.04.2010 09:11

Народ подскажите какие пины используются в KCE-236B кабеле? может кто картинку скинет с указанием пинов. Думаю многим интересно как это сделать своими руками у кого 9887. Буду очень признателен

Полезные темы:

**MAGNITOLA** · 10.04.2010 09:11

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Brr)AshurA** · 10.04.2010 19:03

Вот. у меня работает вот так:
вот эта бумажка с приклеянными проводками:

вставляется вот сюда:

и заливается термоклеем.

**djlesha** · 10.04.2010 19:15

Очень надо

---------- Post added 11.04.2010 at 10:24 ----------

Это ты через порт ай нет как я понял цепляешь.

---------- Post added 11.04.2010 at 10:24 ----------

а можешь сфоткать уже воткнутым

**djlesha** · 11.04.2010 08:41

Нажмите на изображение для увеличения
Название: 45863f81-ca6e-11dc&#4.jpg
Просмотров: 35
Размер: 20.9 Кб
ID: 58427

а как через фул спид организовать

**fedr-m** · 11.04.2010 09:05

А зачем?

**djlesha** · 11.04.2010 09:09

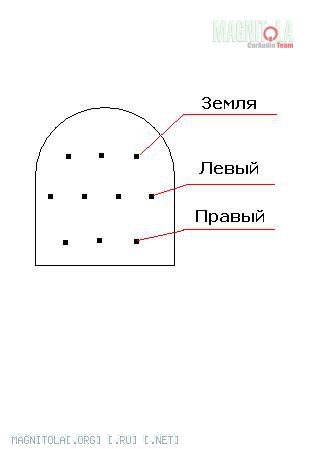

Нажмите на изображение для увеличения
Название: FullSpeed..JPG
Просмотров: 92
Размер: 8.3 Кб
ID: 58428

вот вроде нашел

**Deepbass** · 22.06.2010 22:40

Друзья, Подскажите пожалуйста!
Может я, что не так делаю...
Дано: головва 9887R (2007 г.в.), кабель KCE-236B, навигатор TEXET 301(умеет играть мп3).
Задача: проиграть мп3 через головное устройство.
Подключаю KCE-236B к входу черного цвета ( кстати не нашел этот вход в мануале, там только синий значится под номером 36 - для ипода) единственный подходящий по разъему.
Согласно инструкции выбираю на магнитолле AUX+ on/ А звука нет

. Кабели и навигатор проверил - рабочие.
Так я не пойму, голова что ли не работает на AUX + ?

**Brr)AshurA** · 23.06.2010 22:43

Сообщение от Deepbass

Подключаю KCE-236B к входу черного цвета

Это который на моей фотке? Если втыкаешь сюда - то смотри настройки аппарата (читай инструкцию). Должен работать.

**Deepbass** · 24.06.2010 21:50

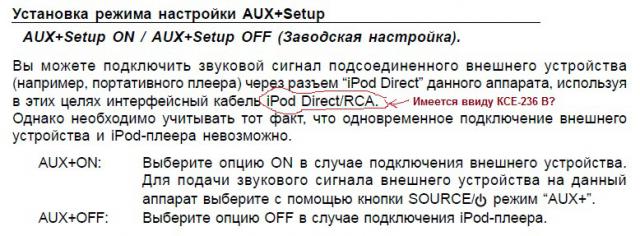

Читаю инструкцию

Нажмите на изображение для увеличения
Название: Инструкция.jpg
Просмотров: 1463
Размер: 41.8 Кб
ID: 70609

1. Втыкаю штекер (3,5 мини джек) от КСЕ-236В в портативный плейер

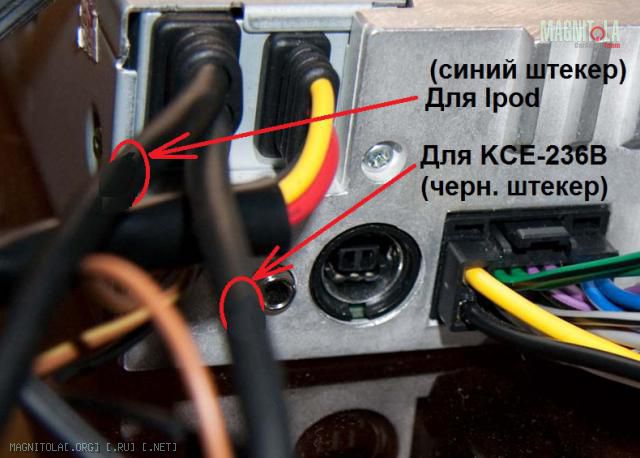

2. Подключаю КСЕ-236В в Черное гнездо на задней части магнитоллы.

Нажмите на изображение для увеличения
Название: Провода.jpg
Просмотров: 67
Размер: 43.6 Кб
ID: 70628

3. Включаю AUX+ на ON в настройках магнитоллы,
4. Выбираю AUX+ на магнитолле
5. Врубаю плэй на плейере.... и
..и нифига. Мега обидно!
Люди помогите !, что не так?
