Зарядка iPhone 3G через Full Speed kce-422i

Сообщение от Oleg.vrn36

Как придет я отпишусь по результатам.

обязательно отпиши, особенно интересно про 9886

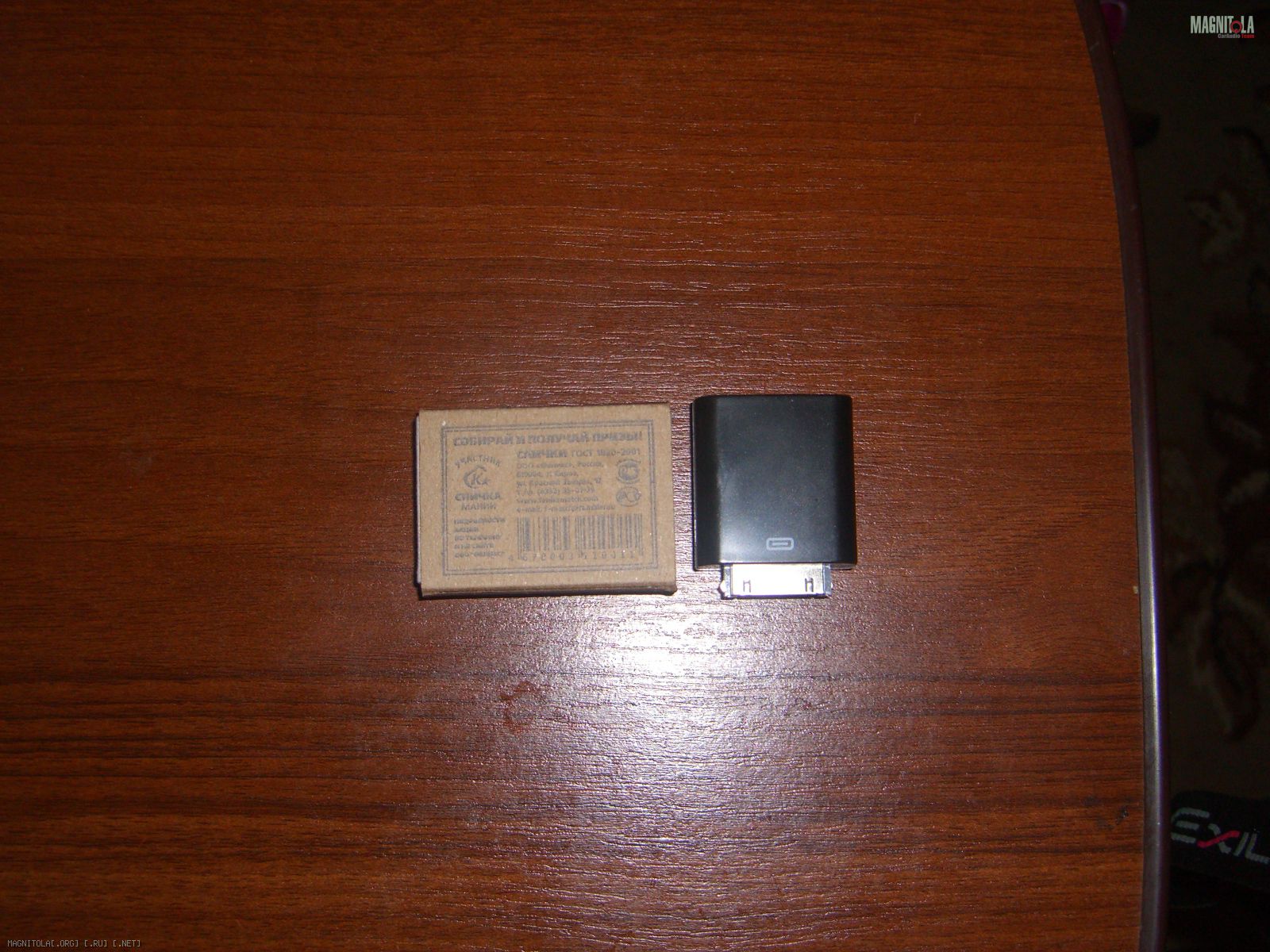

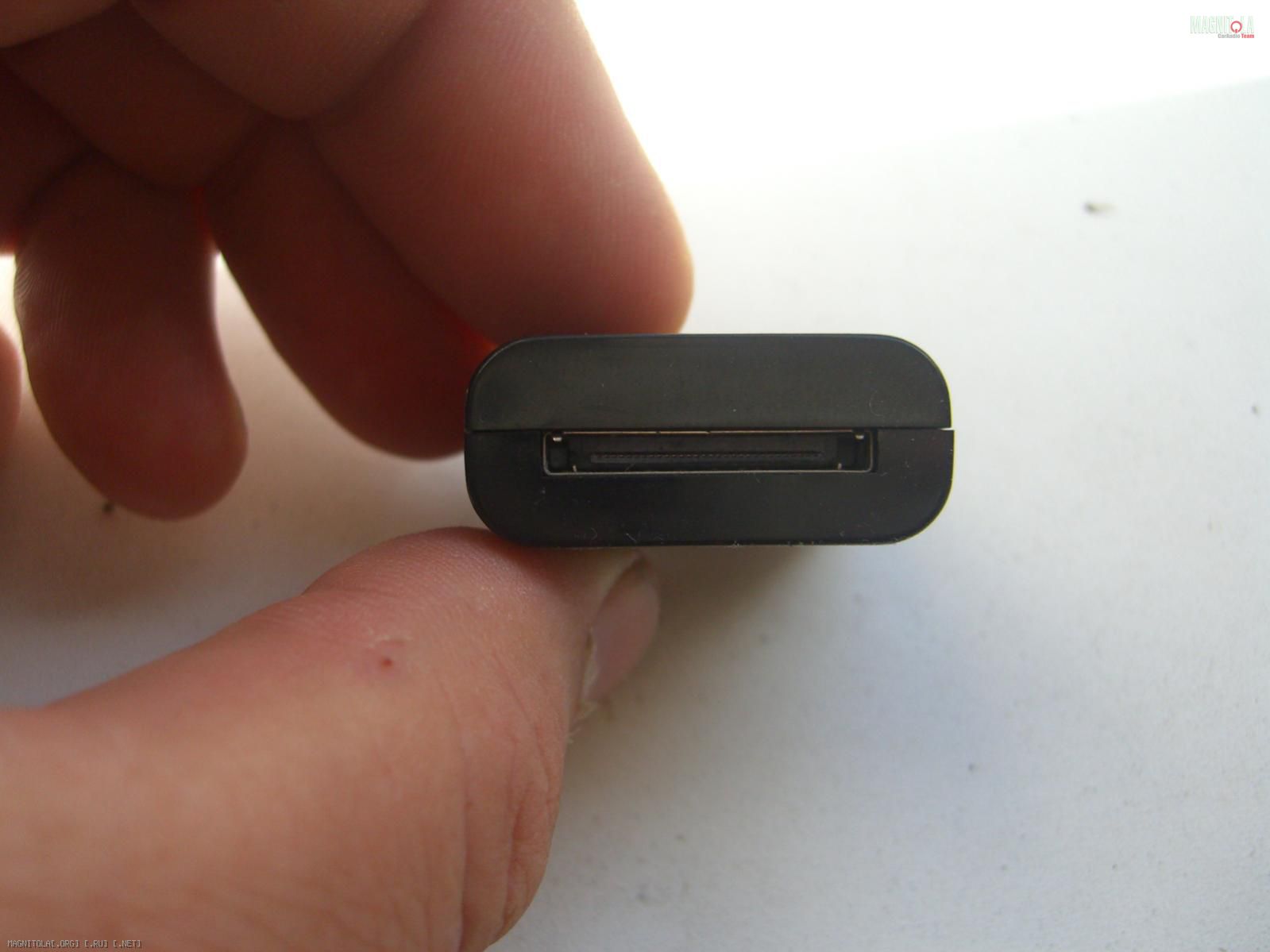

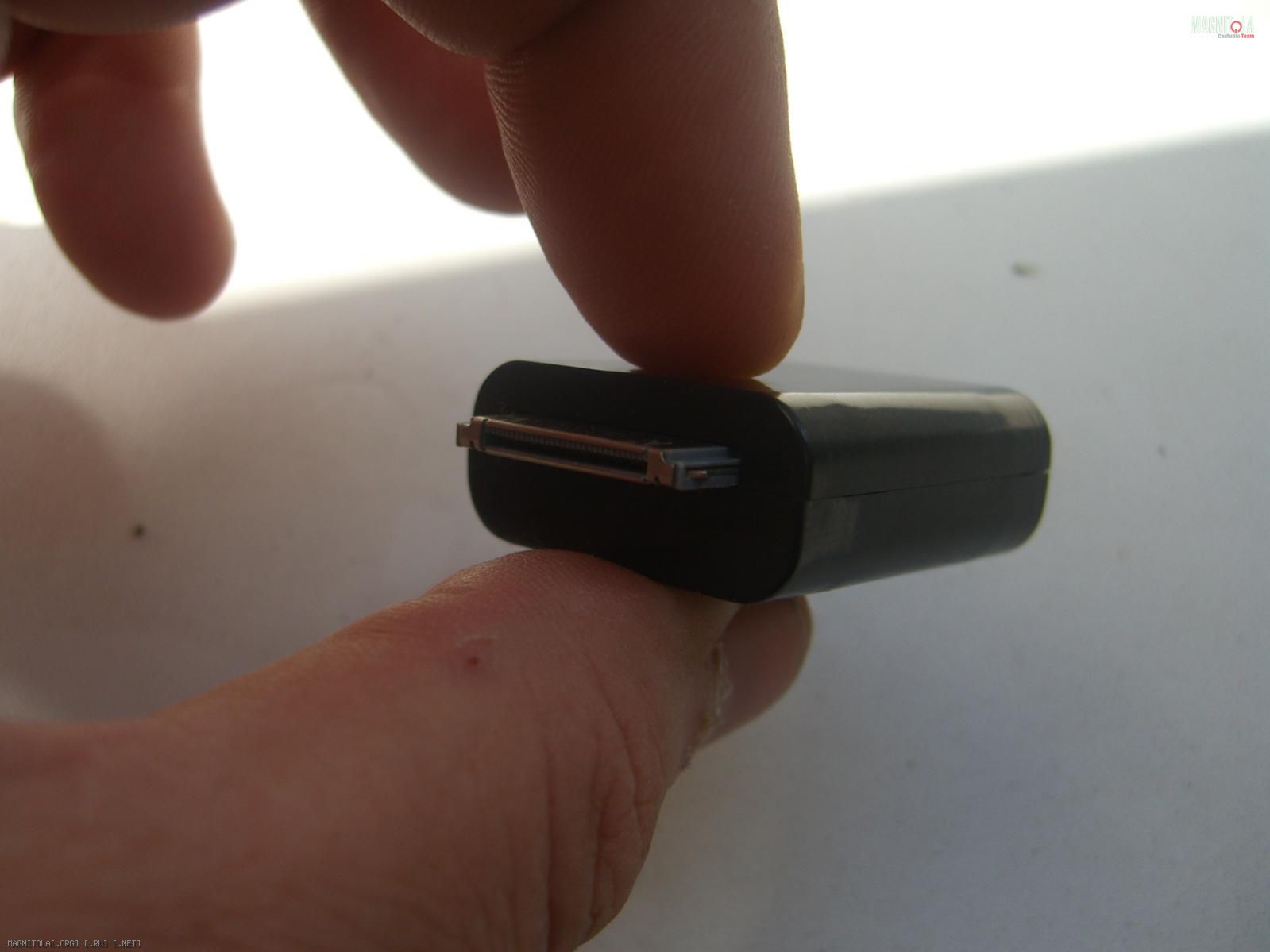

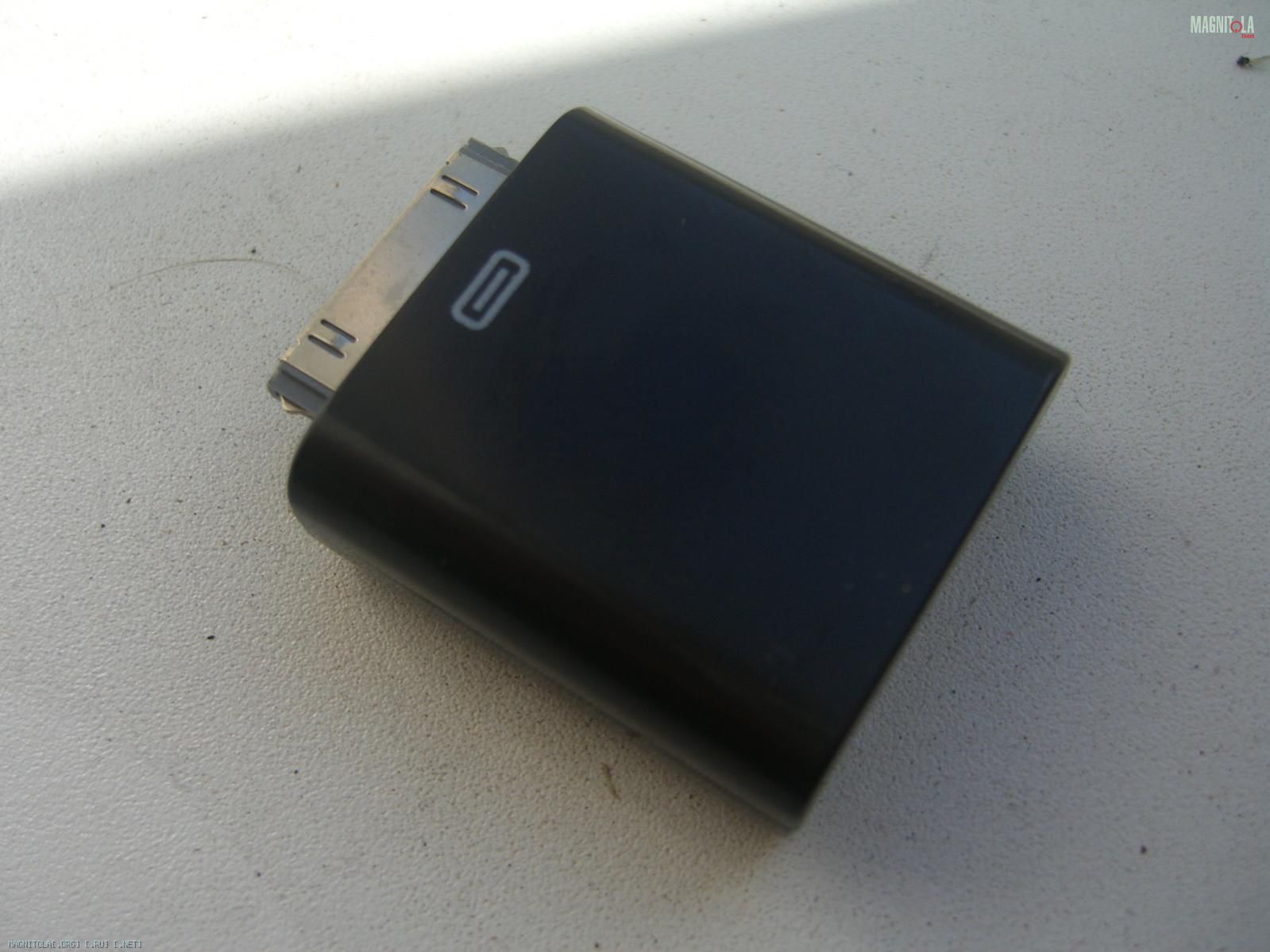

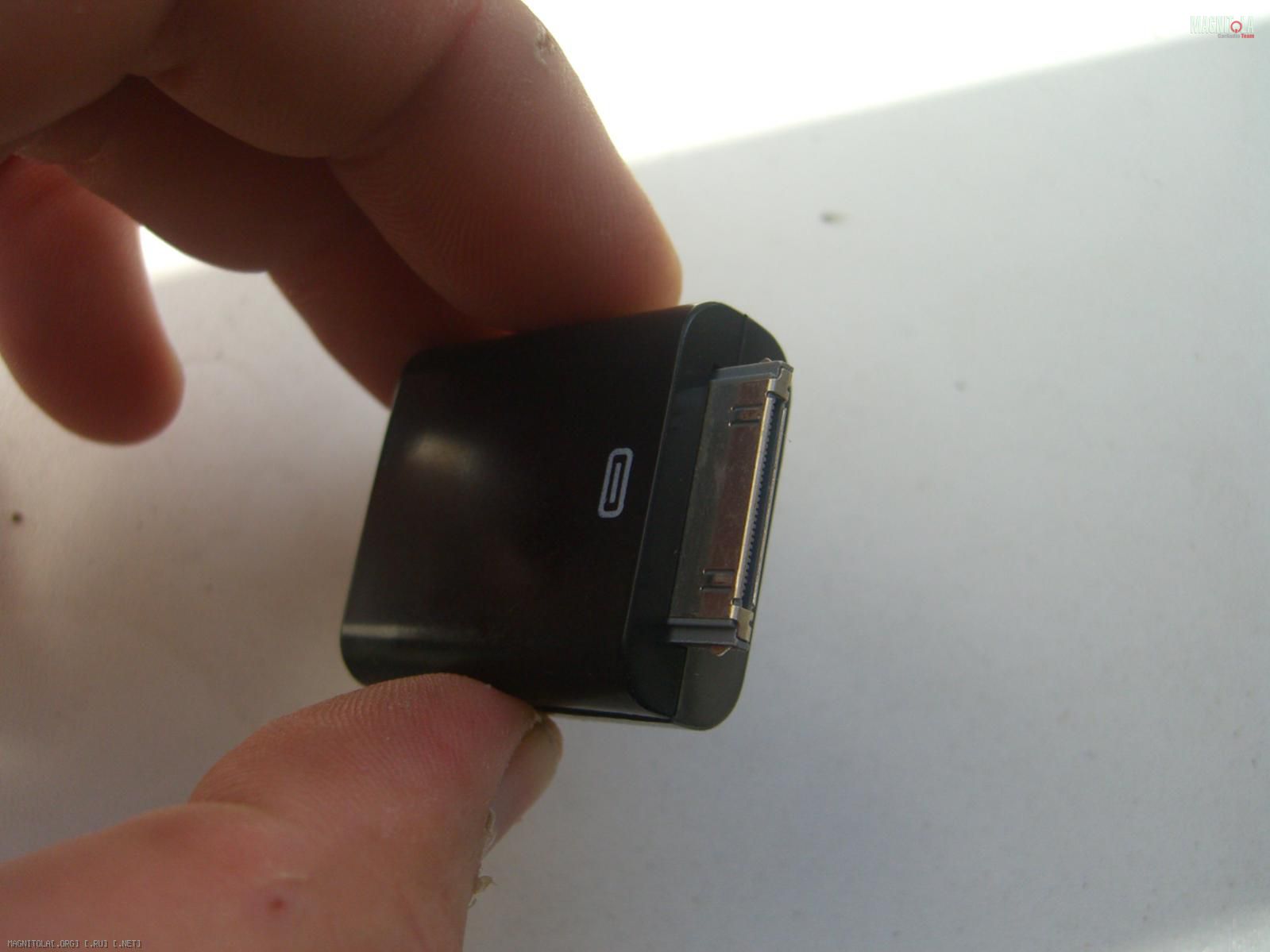

Отписываюсь !!! Приехала маленькая чёрная штучка ,по размерам в пол спичечного коробка,на ней вход с одной стороны,выход с другой,и самое главное что заряжает !!! Работает она на шнуре и Г/У ей всё равно какое !!! Работает на 9886 ,на Х-100 ,на моделях с 433 шнуром не пробовал ещё,последний продал до приезда этой штуки !!! Теперь ездию и не парюсь про заряд

Всем привет. Озадачился подключением iPad к Alpine 9861. В комплекте к альпу идет провод КСЕ-422i. Тоже решил твикнуть провод дабы не покупать преобразователь альповский. Сделал следующие шаги и завис.

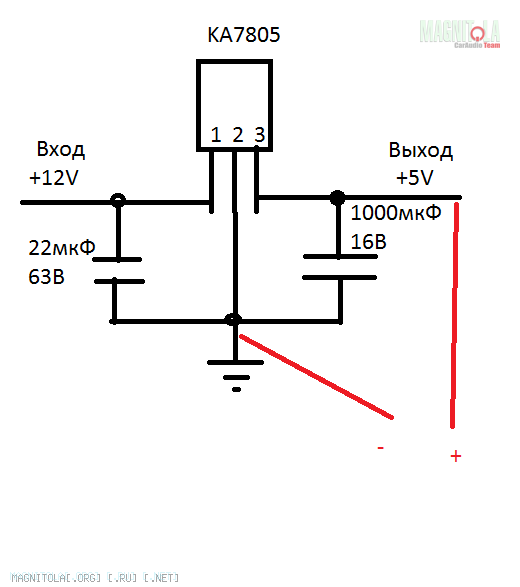

1. У меня есть +12 вольт. С использованием стабилизатора KA7805 я собрал вот такую схему для получения +5 вольт. (картинка 1)
+5 вольт появилось - все клево.
2. Теперь у меня задача с +5 вольт получить два напряжения 2,8 вольта и 2,0 вольта. Беру руководство с описанием разъема Apple 30 Pin. там написано.
To charge an iPhone, 3G, 3GS, 4 / iPod Touch, 2nd gen, 3rd, 4th or Ipod Classic (6th Gen), usb data- (25) should be at 2.8v, usb data+(27) should be at 2.0v. This can be done with a few simple resistors: 33k to +5v (23) and 22k to gnd(16) to obtain 2v and 33k to +5v and 47k to gnd to obtain 2.8v.
что в переводе Пин usb - (25 пин), должны быть в 2.8v, пин usb + (27 пин) должны быть в 2.0v. Это может быть сделано с несколькими простыми резисторами: 33k на +5v (23пин) и 22k к "земле" (16пин), чтобы получить 2v и 33k к +5v и 47k к "земле", чтобы получить 2.8v. То есть мне нужно четыре сопротивления 2х33кОма, 22 кОма и 47 кОм.
Что делаю я. Беру несколько резисторов советских, спаиваю их последовательно чтобы получить следующие сопротивления:
1. 33 кОма (килоОма) - два спаянных сопротивления общим значением 33 кОм - в количестве двух экземпляров.
2. 22 кОма - два спаянных сопротивления общим значением 22 кОм
3. 47 кОм - два спаянных сопротивления общим значением 47 кОм.
Вроде все клево - по тестеру практически ровные значения +/- 0,1.

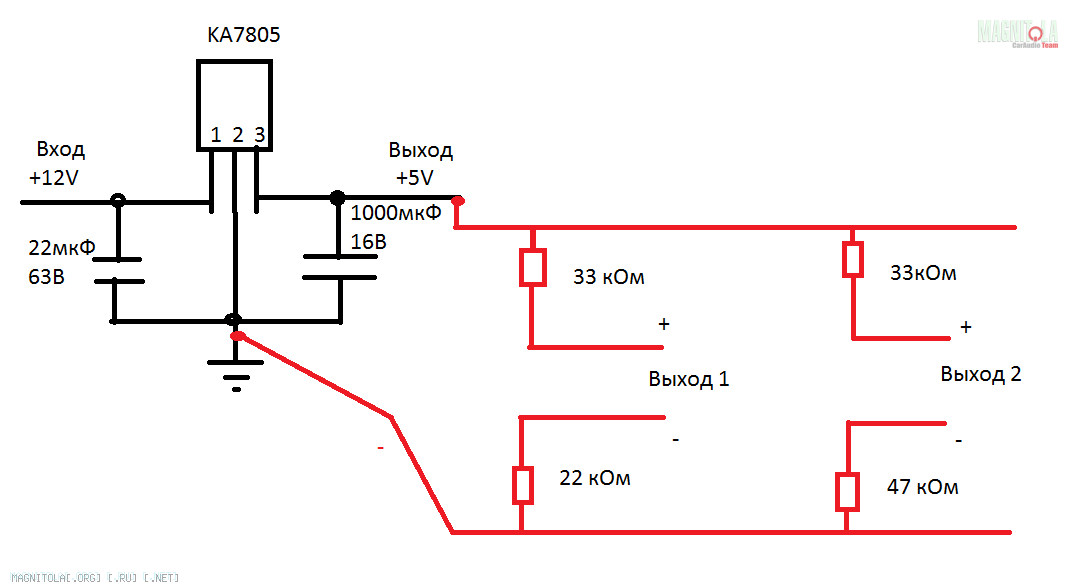

Далее цепляю эти резисторы к ранее спаянной схеме питания. Припаиваю как на картинке2
Измеряю напряжение на Выход 1 и 2 - выдает 4,5-4,6 вольт. Вопрос - чоза@@@ня? Либо я где-то натупил, либо напряжение должно измеряться под нагрузкой, то есть после того как я подключу эту схему к проводу, а провод вставлю в устройство? Гуру, подмогите.
з.ы. У ТС два резистора на 200 кОм - такие сопротивления не подключал - хотелось бы как в руковводстве сделать

Сообщение от Shpalozzavr

Вопрос - чоза@@@ня?

Ты должен был сделать делители напряжения, но ты их не сделал. Нарисовать смогу только вечером, сейчас нет возможности.
Погугли, как выглядит делитель и посмотри на свою схему, концы пар резисторов 33кОм-22 кОм и 33кОм-47кОм должны быть спаяны, и в этих точках получишь искомые напряжения.

Вот так?


Upd. Заработало! Ура. LeGFooT - огромное спасибо за подсказку. Выяснилась другая проблема - iPad требует на зарядку 2.1 А - кренка при присоединении через 5 секунд через джинсы обожгла ногу Успел выключить. Знакомый посоветовал использовать КТ805А в схеме для увеличения тока подающегося на ipad. Гуглю - но пока глухо.

Upd2. Итак, можно констатировать что опыт по спариванию Alpine DVA-9861 и Apple iPad Air удался. Твикнутый кабель KCE--422i работает. Я использовал рекомендации по подключению с использованием сопротивлений указанных тут схема выше. Магнитола видит планшет, рулит им (громкость, управление треками, stop/play). Повесил на кренку радиатор с кулером от GeForce2 с использованием термопасты - понаблюдал. Температуру удерживает в пределах терпимости - палец на кренке можно держать пока не устанешь - не обжигает.
Зарядка. При старте автомобиля - зарядка включается и показывается на экране. Примерно через минуту (когда кренка нагревается) видимо ток зарядки падает и планшет пишет "нет зарядки". Но мы-то с вами знаем что зарядка идет, только примерно в 2 раза медленнее (ипаду нужен ток 2,1 А, а Кренка 7805 у нас выдает максимум 1А). Кренку можно заказать помощнее, например КР142ЕН5А (2А) - что я и сделаю.
Из плюшек - у меня планшет джейлбрейкнутый и в программе Activator я настроил чтобы при отключении зажигания планшет имитировал кратковременное нажатие кнопки Power - удобно гаснет вместе со всем.

Вобщем старые альпы очень хорошо взаимодействуют с новыми огрызками. Всем удачи.

Сообщение от Shpalozzavr

Вот так?

Именно!
