Научный Эксперимент. Состав проводов. много фото!!!

Belsis Акустический 6кв, 2.5кв. И 1.5кв -с посеребренными жилами могу завтра выслать для теста

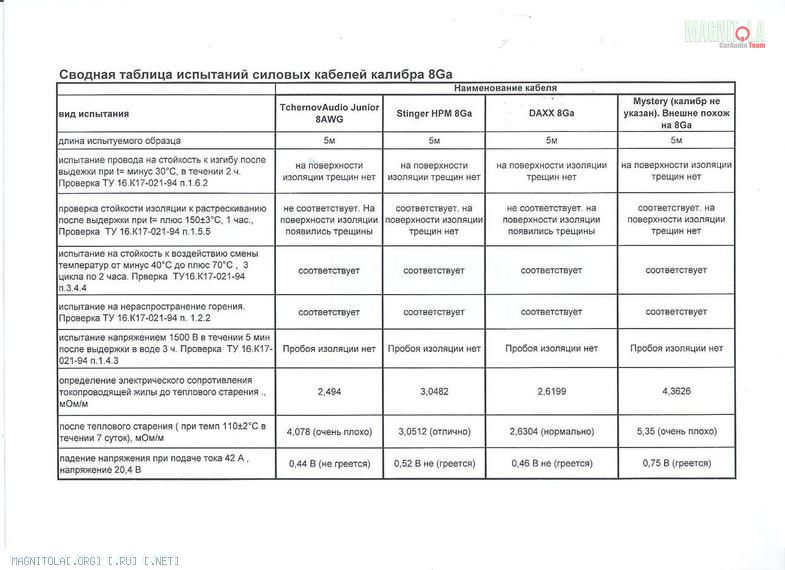

Огромнейшее спасибо jacks, в отличие от пустых слов, твой материал раставляет все на свои места. В продолжение темы нашел здесь http://www.bluesmobil.ru/board/showthread.php?t=38509 . Помогите разобраться, почему у черновского провода после теплового старения в полтора раза повышается сопротивление, с чем это связано?

Сообщение от Скрипач

Огромнейшее спасибо jacks, в отличие от пустых слов, твой материал раставляет все на свои места. В продолжение темы нашел здесь http://www.bluesmobil.ru/board/showthread.php?t=38509 . Помогите разобраться, почему у черновского провода после теплового старения в полтора раза повышается сопротивление, с чем это связано?

Проводник - медь. Подогрел ее вот она и окислилась. Там какая температура была при испытаниях ? Градусов 100, наверное. Медь окисляется в таких условиях.

ИМХО.

Сообщение от ocean

Проводник - медь. Подогрел ее вот она и окислилась. Там какая температура была при испытаниях ? Градусов 100, наверное. Медь окисляется в таких условиях.

ИМХО.

Стало быть, черновский провод, заложник чистоты своей меди. Луженая медь РУЛИТ!

Сообщение от Скрипач

Стало быть, черновский провод, заложник чистоты своей меди. Луженая медь РУЛИТ!

ага, только эту луженную медь за алюминий принимают иной раз -)

Кабели и провода Российского производства берите только те которые изготовлены по ГОСТУ это самые правильные и дорогие ! их еще поискать нужно в крупных магазинах, у частников в основном ТУ там меди очень мало
За научный эксперимент огромная благодарность, взял на заметку.

Если есть возможность залейте фотографии тестов проводов фирмы Чернов аудио (они не почему то не отображаются) Либо выложите на альтернативный ресурс, либо отправьте в почту (мойник(собака)mail(точка)ru
Заранее благодарен.

спасибо автору.

Сообщение от Jacks

Поскольку я являюсь аспирантом одного из славных НИИ славного Новосибирского Академгородка. А деятелям науки денех не платят, а работать заставляют
Решил воспользоваться служебным положением и оборудованием, чтобы удолетворить свое любопытство.
Итак имеем электронный сканирующий микроскоп, который за счет электронов и т.п. способен определять состав практически любого вещества. Точность нашего порядка 0,3%...
Вот фото из инета: наш примерно такой же.
Под предлогом научной деятельности договариваемся на нем поработать.

Тем временем по дому и гаражу собрана, хоть и небольшая, но показательная коллекция подопытных: 1) провод ПВС 2*0.75 (и шввп.. но суть одна)
2) провод 2*0.5, некий Rexant Speaker Cable - покупал его давно в строительном магазине примерно за 15 рэ/метр, на питание диодов. Жилки медного цвета, но при шкурении приобретают подозрительный белый цвет

3) Провод КГ-25. фотки на телефоне, а переходник от телефона на работе...
4)Акустический 2*1 Belsis Hi grade. Покупал зачем то метр в магазине радиодеталей за 40-45 рублей.

5) Акустический кабель неизвестного мне сечения (0.5 или 0.75) из комплекта мидов E.O.S. Es650. Каждая жилка луженая, внутри что то цвета меди.

6) Наконечник отечественный на кабель сечением 25 квадратов (фотки тоже на телефоне). Такой, только на 25: http://images.yandex.ru/yandsearch?r...1%8B%D0%B9&p=6
7) наконечник соединительный из того же магазина радиотоваров, что и Белсис. Покрыт чем то светлым, внутри желто-медного, бронзового цвета. Стоимость - 4 рубля пара(папа-мама):

8) Ну и конечно же, для полноты эксперимента, не хватает Мистери Но силового у меня не было - сразу начал с КГ. Поэтому дербаним колбу под предохранитель. Берем кусочек самого корпуса с "золотым" напылением и некую вставку, в которой держится предохранитель:

----
После этого, берем от каждого вида по кусочку. Каждый зашкуриваем, чтобы определить что снаружи, и что внутри. И выкладываем на двухсторонний скотч на "шашке" из эпоксидки.


Пофотал это все под бинокуляром:
Кусок корпуса держателя предохранителя Мистери, видно что под напылением не совсем медь:

Кусок наконечника на КГ, два звена старой серебрянной цепочки, и пластина из держателя преда Мистери.

Наконечник соединительный noname, со сточенным краем:

Belsis сверху и Belsis подшкуренный снизу:

Rexant с белыми внутренностями, снизу ПВС, справа толстенький КГ

И три образца ЕОСа, сверху жилки в припое, в середине луженые , внизу отшлифованные


Все это напыляется графитом запускается в прибор. Поехали
(на фотках крестиками обозначена точка анализа, к каждой точке график)
Mystery (обшкуренный)

Медью и не пахнет
Состав (в %) Zn - 93,6% Al - 6,36%
Mystery (не шкуренный)


Уже лучше - хоть немного меди. "Золотое" напыление...
Состав: Zn-17,26% Ni-51,67% Cu-31,07%

Пластинка от Мистери:

Вот и вся медь) 92% Олова 6% и немного кислорода (подокислилась)

Кабель КГ и сразу наконечник на него:

И ожидаемый результат -чистая медь. в кг 2 % кислорода, видимо тоже немного окислился.

ПВС

И снаружи и внутре 100% меди)

Belsis

Снаружи медь, 1.5% кислорода, внутри также, только еще вылезло 0,5% хлора - скорее всего следы изоляции.

Наконечник из радиодеталей

Внутри 63% меди, 37% цинка. Покрытие: 54% олова, цинк 10%, меди всего 12.2% и более 20% кислорода...

ЕОС

Припой: 59 олово, 39 Свинца и 2% меди.
Сами жилки облужены 88% олова и 12 меди.
Внутри 97 % меди и 3 олова.

И хит дня кабель Rexant

Покрыт 100% меди а внутри 100% АЛЮМИНИЙ
Вот оно...


В итоге вывод: советская медь-это медь, а мистери подобные...
Извините за много букаф. Думаю кому то будет интересно.

Спасибо! Очень интересная тема! А можно Вам в качестве подопытных образцов прислать на исследование пару очень интересный проводников?...Очень интересно было бы услышать что скажете Вы - как специалист?

Спасибо!
