Вопрос коммутации. Два источника звука в один канал.

На плате всё точно так, как я предполагал. Схема включения, что я привёл выше остаётся без изменений. + -, судя по всему не обязательно подключать, если у основного модуля питание хорошее: это дублирующие контакты. Управление релюхами реализовано по земле: когда на жёлтом или зелёном проводах появляется земля, соответствующие реле "включаются". Если бы не было этого релейного блока, то можно было бы его легко сделать самому. Но это так, лирика: радуюсь тому, что понял как оно работает)))

Теперь по программе: Если Вы подключите релюхи точно так, как я указал Выше, то программу надо настраивать так, чтобы во время звонка реле переключались в состояние ВКЛ, а в остальное время - в ВЫКЛ. Если покажете скриншоты, могу попробовать подсказать, как настроить.

PS Проблем с чтением моего рисунка из предыдущего поста не возникло?

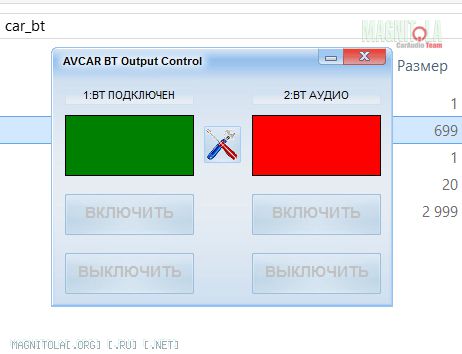

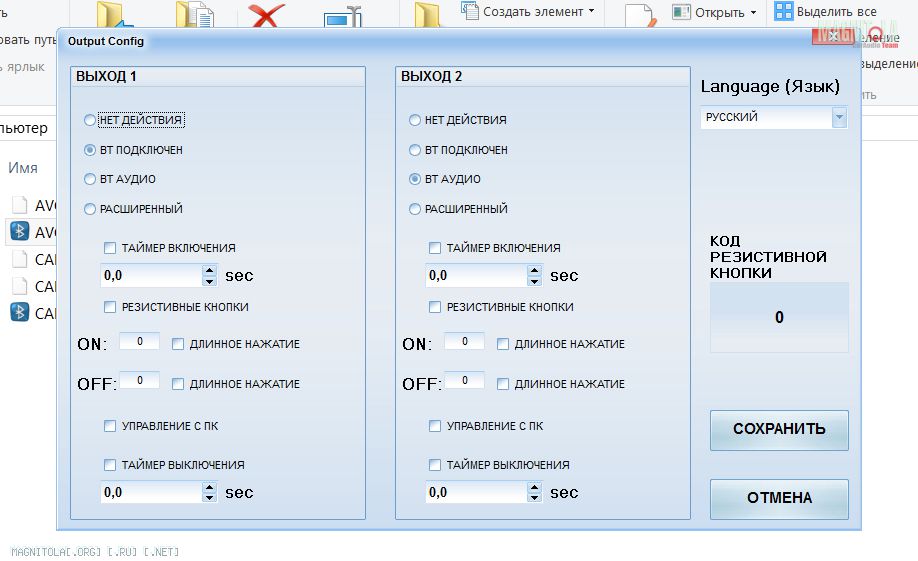

Пока вопросов нет. Сейчас попробую на "соплях" собрать по Вашей схемке на рабочем компе. Выкладываю скрины софтины:
Вложение 423106Вложение 423104
Еще момент, девайс как я понял позволяет подключить ремоут усилка для его последующего включения с задержкой. Для меня было бы очень актуально сделать включение усилов через это реле... в момент загрузки компа и инициализации звуковухи акустика издает противные звуки... потом тишина. На какую ногу пихать ремоут усила?
ЗЫ: для включения моих усилов нужно не ниже 10В. Так понимаю, что питание на "не совсем понятный клеммник" все таки нужно подавать?

Во-первых: разработчик молодец, проги красивые написал и девайс задорный. Но брать деньги за чудо без единой строчки документации - увольте. Могу предположить, что если поставить галочку напрости BT АУДИО, то питание на обмотку ребе будет подаваться только во время звонка, что нам как раз и нужно. Можно проверить мою догадку и без подключения "соплей": если при начале вызова и при окончании вызова обе релюшки щёлкают (можно понять, какая щёлкает, какая - нет, если приложить к ним палец), то выбор сделан правильный. Ещё хотелось бы знать, что происходит с окошком настроек этой софтины, если ткнуть в радиобатон "расширенный".

Во-вторых: Если Вы задействуете оба реле для коммутации звука, то для управления ремоутом ничего не останется. Тогда придётся всё-таки прикупить ещё одну перекидную релюшку с двумя группами контактов (как раз такую, на которую я Вам ссылку давал раньше) и коммутируемые сигнальные цепи повесить на неё, а для её управления задействовать одно реле. Тогда освободится второе реле, которое можно настроить отдельно.
Но есть ещё такой вариант: не задерживать включение уся, но заставить оба реле быть в состоянии "ВКЛ", пока не загрузится комп. Тогда входы уся будут переключены на выход БТ-гаринтуры, с которой звуки никакие не идут.

В-третьих: релюхи на плате стоят 12-вольтовые, поэтому с блока AVCAR BT на них приходит 12 вольт. НО!!! Это - РЕЛЕ, оно управляется одной цепью, а коммутировать может совершенно другую, независимую цепь. Для управления ремоутом - не важно, какое питание внутри цепи управления реле. Реле просто должно "рвать" провод ремоута пока комп не загрузится. Но в настройках этой программулины я пока такого варианта не вижу - в лучшем случае Вы включите усилитель только после подключения телефона к BT-гарнитуре.

В-четвертых: У меня при загрузке компа единственный звучок, который попадает в аудиосистему - легкий щелчок при инициализации звукового адаптера, который замечаю только я. И он меня извещает об окончании загрузки системы после выхода из гибернации: значит можно уже включать foobar controller на смартфоне;) Всё остальное я отключил в настройках звуковой схемы Windows. Может быть, Вам тоже стоит туда слазить?

В-пятых, можно сделать задержку включения уся, применив обычную RC-цепочку. Правда, она же обеспечит и задержку выключения уся, что не всегда айс)))

Кстати, откуда Вы берёте ремоут для уся? Если со специального выхода БП - то нельзя ли в настройках БП тупо увеличить задержку?

1. С вашего позволения, запостил схему подключения с вопросом по софту на профильном форуме. Собрал. Схема работает. Релюшки щелкают, звук переключается с ПК на девайс и обратно, НО только в ручном режиме с помощью софтинки.
2. Пусть будет отдельной темой.
3. На девайс подается +5В от USB. На доп. разъем все таки требуется +12В. Сначала пробовал с +5В - не щелкали.
4. Щелчек у меня тоже есть и легкий ПУК саба, НО до загрузки винды, только в момент включения ПК и инициализации звуковой. Так что звуковые схемы винды тут не причем. Знаю такой косяк имеет быть на внешних звучках, у меня же pci-e. Хотя на старом усиле и сабе такого не наблюдалось. Бог с ним, не особо парит.
5. Ремоут усей взят от переходника "штатной" китайской магнитолы для шкод, фольксов и т.п., который завязан на кан-шину вроде как. По этой схеме: вытаскивыю ключ и замка зажигания, уси работают, открываю дверь и уси выключаются - такой расклад меня устраивает, нежели ремоутить уси от БП компа. Раньше от БП ремоутил с задержкой на выключение 30 сек. (не программируется БП), дык до поставновки авто на охрану приходилось постоянно ставить музню на паузу, иначе сигналка срабатывала ))

Цитата:

---

Сообщение от eclipsemmc

1. С вашего позволения, запостил схему подключения с вопросом по софту на профильном форуме. Собрал. Схема работает. Релюшки щелкают, звук переключается с ПК на девайс и обратно, НО только в ручном режиме с помощью софтинки.

---

Пожалуйста. Тут тоже отпишитесь, когда с софтом разберётесь, вдруг я себе такую гарнитуру захочу)))

На самом деле странно насчёт 5 вольт... Назачем тогда их вести с основного модуля, если релюхи один фиг 12-вольтовые?

Рад, что что-то получается



Натапал толком, простите за очепятки

Да, спасибо. Сам бы все равно не допер по подключению. У девайса несколько комплектаций, в т.ч. и без реле вовсе. Себе брал по максимум, с резистивной клавиатурой и блоком реле. Девайс может питаться как от компа по юсб-шине, так и борт-сети автомобиля 12 вольт. А провода с девайса до блока реле подозреваю, что это просто DATA+- по два провода на каждое реле для софта, ну а питание - извольте отдельно подать ))

Нене блок реле полностью аналоговый. Я же описал как он работает. Ключ к решению - упоминание о возможности питания основного блока по USB. Это всё объясняет. Если питать основной блок от 12 вольт, то на плату придёт 12 вольт, а не 5 и доп. питание не потребуется.

Но отсутствие хотябы кнопочки help всё портит:)

Натапал толком, простите за очепятки

Спаял проводки мини-джеки папы/мамы. Поначалу накосячил с подключением земли, посему релюхи автоматом не переключались. Поправил. По софту, разработчик отписался, что выставлять нужно на обоих релюхах БТ-аудио. Все работает как надо. Осталось решить вопрос с регулировкой громкости девайса ибо он не умеет это делать. Думаю впаять обычную регулировку громкости от бесхозных наушников.

Цитата:

---

Сообщение от eclipsemmc

Спаял проводки мини-джеки папы/мамы. Поначалу накосячил с подключением земли, посему релюхи автоматом не переключались. Поправил. По софту, разработчик отписался, что выставлять нужно на обоих релюхах БТ-аудио. Все работает как надо. Осталось решить вопрос с регулировкой громкости девайса ибо он не умеет это делать. Думаю впаять обычную регулировку громкости от бесхозных наушников.

---

Не покатит. У наушников сопротивление исчисляется десятками Ом, у усилков входное сопротивление - десятками килоОм (я чаще всего встречал 10кОм). В регуляторе от наушников будет не то сопротивление. Если надо отрегулировать и забыть - то просто подберите резюк от 2 до, к примеру 6 кОм, впаянный последовательно в сигнальный "плюс" каждого канала и всё. В принципе, громкость во время BT подключения можно отрегулировать и с телефона. Они обычно помнят эту настройку и после переподключения к гарнитуре.

В принципе - можно присмотреться к продукции фирмы alps. Качество - ОК, бюджет - на любителя;)

Так ведь можно впаять ее не на выходе с девайса на усилок, а на вход до самого девайса... там по идее низковольт должен быть, не?
