Вопрос коммутации. Два источника звука в один канал.

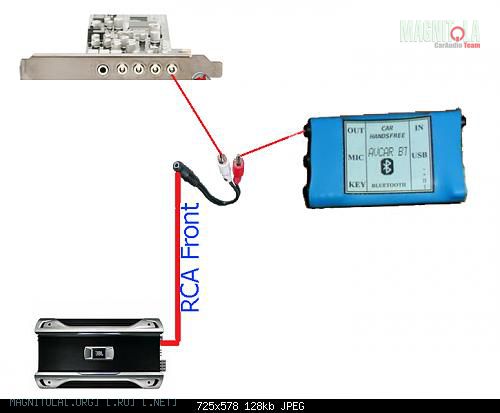

Всем привет. Ситуация следующая, на одну пару каналов усила нужно завязать два источника сигнала: собственно сам выход со звуковой карты (скажем фронт) плюс еще один источник звука (громкая связь). Примерно как на картинке
Вложение 421986
Через Y-разветвители пробовал, работает как нужно, но мозгом понимаю, что на входе в усил получается не правильный суммированный сигнал и как-то все это не правильно. Реле-переключатель не вариант мутить. Нужно, что бы звук именно смешивался. Т.е. нужный некий "пассивный сумматор аналогового звука". Вопрос, где найти не дорогой готовый в продаже такой сумматор, весь инет перерыл... нету. В основном схемы как спаять самому... увы, схемы читать не умею. Ну или может не дорогой микшер подойдет для моих целей?

Цитата:

---

Сообщение от eclipsemmc

Через Y-разветвители пробовал, работает как нужно, но мозгом понимаю, что на входе в усил получается не правильный суммированный сигнал и как-то все это не правильно. Реле-переключатель не вариант мутить. Нужно, что бы звук именно смешивался. Т.е. нужный некий "пассивный сумматор аналогового звука". Вопрос, где найти не дорогой готовый в продаже такой сумматор, весь инет перерыл... нету. В основном схемы как спаять самому... увы, схемы читать не умею. Ну или может не дорогой микшер подойдет для моих целей?

---

Если работает как нужно, то зачем же себе голову ломать?)))
Вопрос такой: зачем Вам нужно суммировать сигналы, если во время разговора по телефону музыку было бы неплохо отключить? Как раз реле-переключатель замутить правильнее и проще. У любой уважающей себя автомобильной системы Hands Free есть mute-выход, на котором появляется (ВНИМАНИЕ!) ЗЕМЛЯ во время звонка.
Вам нужно купить любое реле с полной контактной группой (чтобы именно переключало), причём в Чип-и-дипе легко можно подобрать миниатюрное реле с двумя контактными группами и одной управляющей обмоткой. Сигнальные земли обоих источников звука - спаиваете вместе, а сигнальный "плюс" через реле: Источник музыки - на нормально замкнутые контакты, Hands Free - на нормлаьно разомкнутые контакты. На один конец обмотки подаёте постоянные +12В, например от ACC, на другой - выход mute Hands Free.

Однако при переключении возможен щелчок. Есть специальные микросхемы-селекторы входов, которы могут управляться также по земле. Возможно, они смогут сделать то, что Вам надо без щелчков. Но им для питания нужны хорошие 5 вольт, а не хреновые 12-14, которые есть в машине.

---------- Сообщение добавлено 31.07.2013 в 12:28 ----------

Короче, резюмирую:
1) Смешивать сигналы через Y разветвитель - можно
1.1) (забыл об этом сразу) Смешивать сигнал Hands Free с Сигналом с головы в некоторых случаях не стоит из-за сильно отличающегося выходного сопротивления источников, кто-то из них может начать перегружаться. Если Вы не слышите искажений во время одновременной работы Hands Free и источника звука - Вам можно смешивать сигналы через разветрвитель
2) Смешивать сигнал от источника музыки и Hands-Free - глупо, ибо Вы за музыкой всё равно не услышите собеседника.
3) Реле-переключатель - самый простой и не требующий серьёзных заморочек вариант.

---------- Сообщение добавлено 31.07.2013 в 12:31 ----------

И вообще - что за модель Hands Free у Вас используется? Если та, что на картинке, то Вы просто невнимательно её изучили. У неё есть разъём "IN". Вероятнее всего, это как раз разъём для подключения источника музыки. сигнал с которого в штатном режиме будет проходить "насквозь" через Hands Free, а во время звонка будет отключатьс от усилителя взамен на сигнал с телефона

http://avkdevices.com.ua/avcar_bt.html

Цитата:

---

Коммутация звука в устройстве осуществляется следующим образом: если не ведем беседу или слушаем музыку с телефона,
аудио сигнал со входа «IN» устройства идет непосредственно на выход «OUT» иначе аудио сигнал берется с ВТ модуля.

---

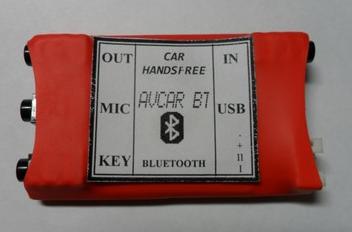

Вложение 422044

- По суммированию. Разумеется мне не нужно слушать одновременно и телефон и музню )). При входящем звонке по хоткею в оболочке музня ставится на паузу.
- Замутить реле-переключатель... не силен в схемотехнике, скажем так, не изучал этот момент. 5 вольт с БП компа снять не проблема. Почитаемс...
- Девайс изучен весьма не плохо, есть тема на pccar-e. Перепробовал много схем подключения и самая нормальная оказалась именно через Y-разветвитель. Да, если подключать девайс по схеме "в разрыв" межблока, как изначально и было задумано разработчиком все работает, НО на выходе с усила режется частотка при игре музыки, звук чутка тише, короче качество музыки весьма и весьма портится. Если выход с девайса подключать в line-in звуковой, тоже все работает, но в силу некоторых задержек звуковой карты в доли секунды шумоподавление у девайса не успевает отрабатывать и в итоге собеседник слышит самого себя.
- По п.1.1. Искажения вроде не наблюдаются, просто не спокойно за такую коммутацию. Да и сам разраб девайса советовал замутить все через сумматор.
Есть идейка замутить отдельный усил на TDA и кинуть отдельно динамик, но пока решил начать с сумматора как более бюджетного решения.

Цитата:

---

Сообщение от eclipsemmc

все через сумматор.

---

Сумматор на пассивных компонентах, который гальванически развяжет звуковуху и БТ-модуль тоже будет гадить звук. А активный, на ОУ - при хороших ОУ будет стоить недешево и в исполнении непрост.


Ставить музыку на паузу при входящем звонке самостоятельно - не всегда удобно. Куда удобнее, когда это всё происходит автоматически.

Единственное НО: если я правильно понял описание девайса, то управление внешними устройствами возможно только при подключении дополнительного релейного модуля. Если он у Вас есть, то Вам нужно докупить вот такое реле:
http://www.chipdip.ru/product/trs-12vdc-sb-l15-r/

Вот даташит на него:
http://lib.chipdip.ru/156/DOC000156910.pdf

Цитата:

---

Сообщение от fox proteus

Ставить музыку на паузу при входящем звонке самостоятельно - не всегда удобно.

---

Повторюсь, на паузу ставится все автоматически с помощью хоткеев.
Да, набор сего девайса у меня полный, релюшки эти есть, но как их готовить не изучал.
А сумматор на пассивных компонентах очень сильно будет гадить звучок?... может действительно тогда проще и быстрее кинуть доп. усилок на TDA и отдельный динамик замутить под громкую связь?

ПРОЩЕ - купить ОДНО реле и накопать из загашника моток проводов, чтобы его подключить. Ну ещё изолента, термоусадка и паяльник. Усилок на TDA мутить Вы не боитесь и голос в ж*пу запихивать (А вы уже знаете, куда поставить доп. динамик?), а одну релюху подключить к релейному блоку - страшно до седины на висках)))

---------- Сообщение добавлено 01.08.2013 в 11:19 ----------

Блин, да даже реле покупать не надо, всё есть в релейном блоке, я его рассмотрел. Надо просто скоммутировать два реле правильно и настроить в программер, чтобы они задействовались при звонке одновременно. Если сделаете хорошее фото релейного блока, чтобы было видно обозначение всех контактов, я Вам даже не поленюсь нарисовать что и куда подключать)))

---------- Сообщение добавлено 01.08.2013 в 11:35 ----------

Кстати, было бы неплохо ещё фотки обратной стороны платы блока реле глянуть, чтобы убедиться, что я всё правильно понял.

Провода, термоусадки, паяльник... вагон )) Место под динамик есть. Просто как подключить усил я знаю, поэтому для меня это проще. А вот с ком мутацией релюх и т.п. туговато-то, если не ткнуть пальцем что и куда паять. Спс, вечером зафотаю весь комплект.

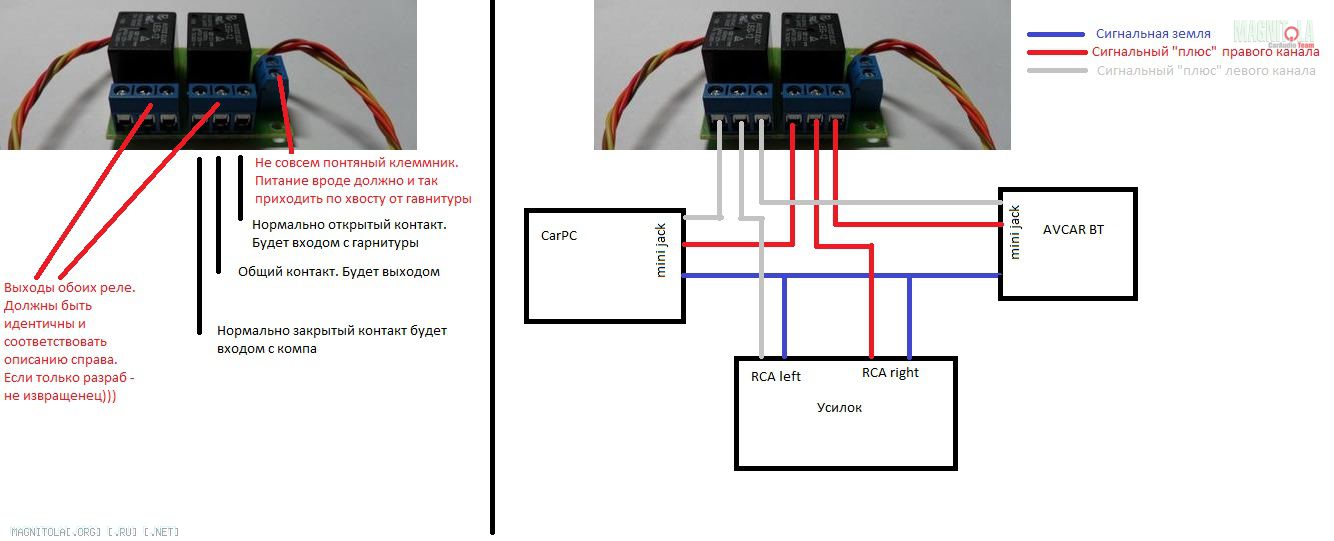

Из того, что углядел на фотках и в даташите на те релюхи, что стоят на плате, фотки которой выложены на сайте производителя, у меня получилось такое понимание вопроса:
Вложение 422272

Будете фотки выкладывать - заодно мануал на гавнитуру залейте, а то на сайте разработчика я его не углядел

Зафотал, если это чем-то поможет. Еще есть программулинка как я понимаю для программирования этих реле. А мануала как такового нет.

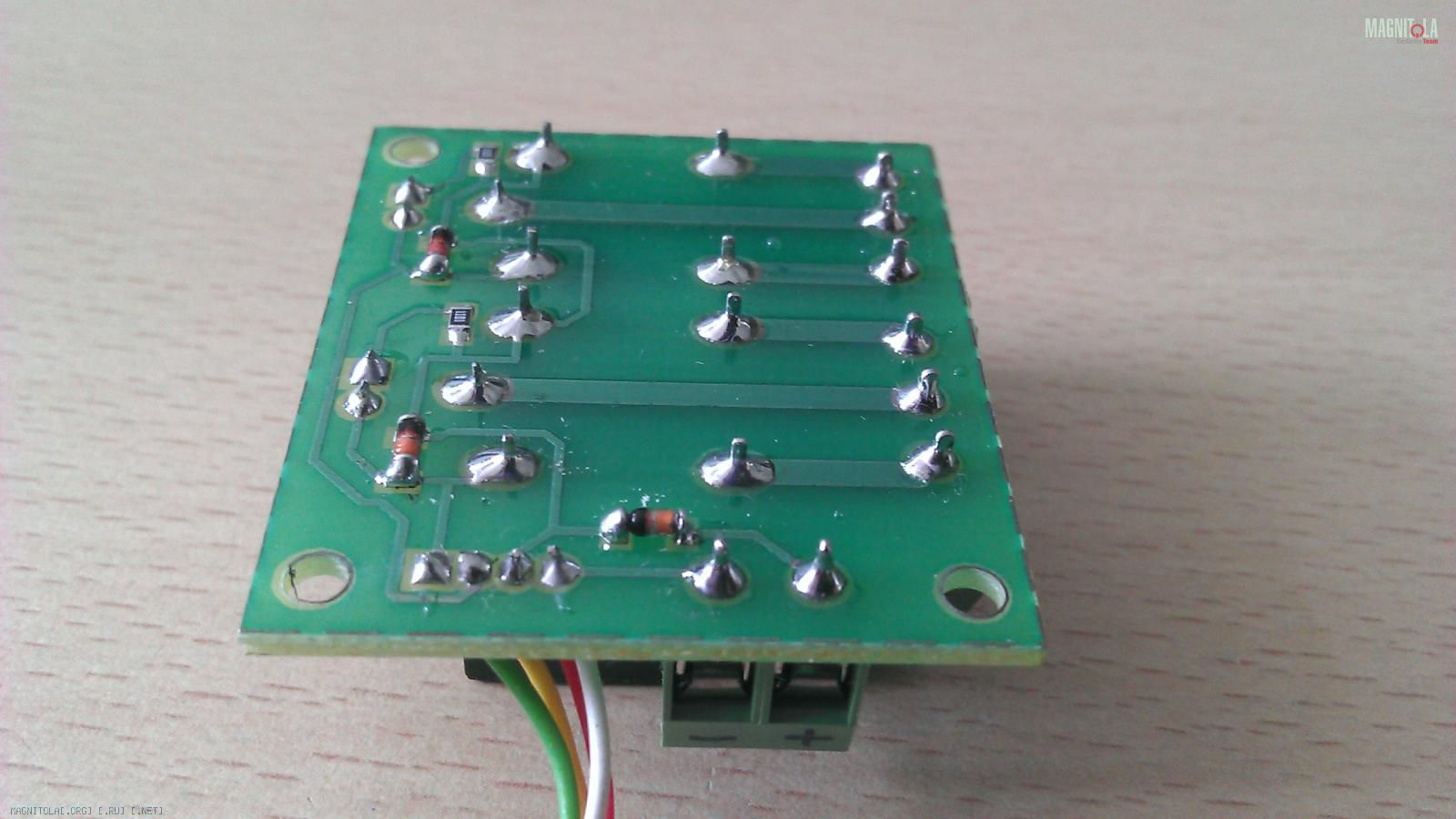

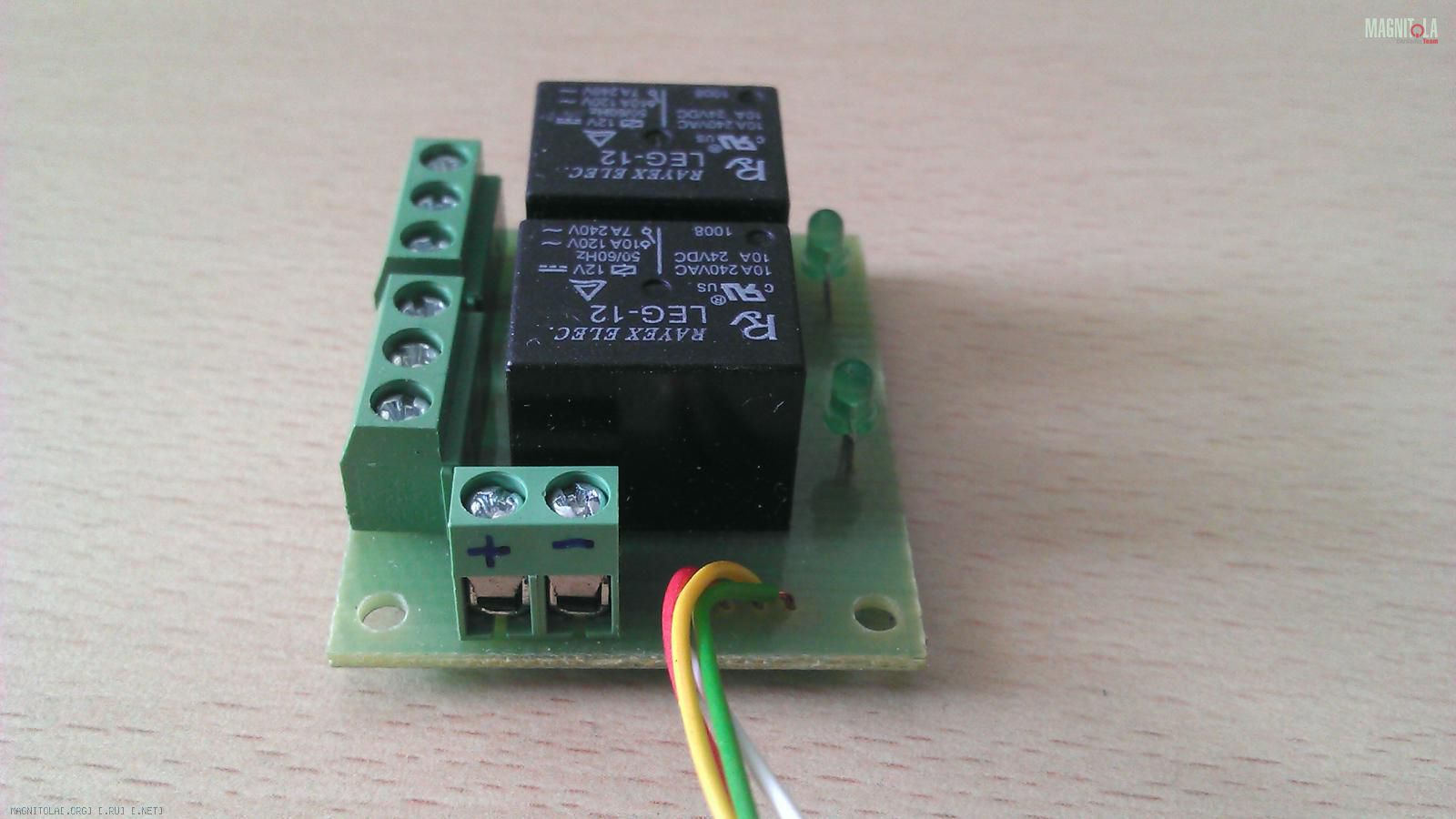

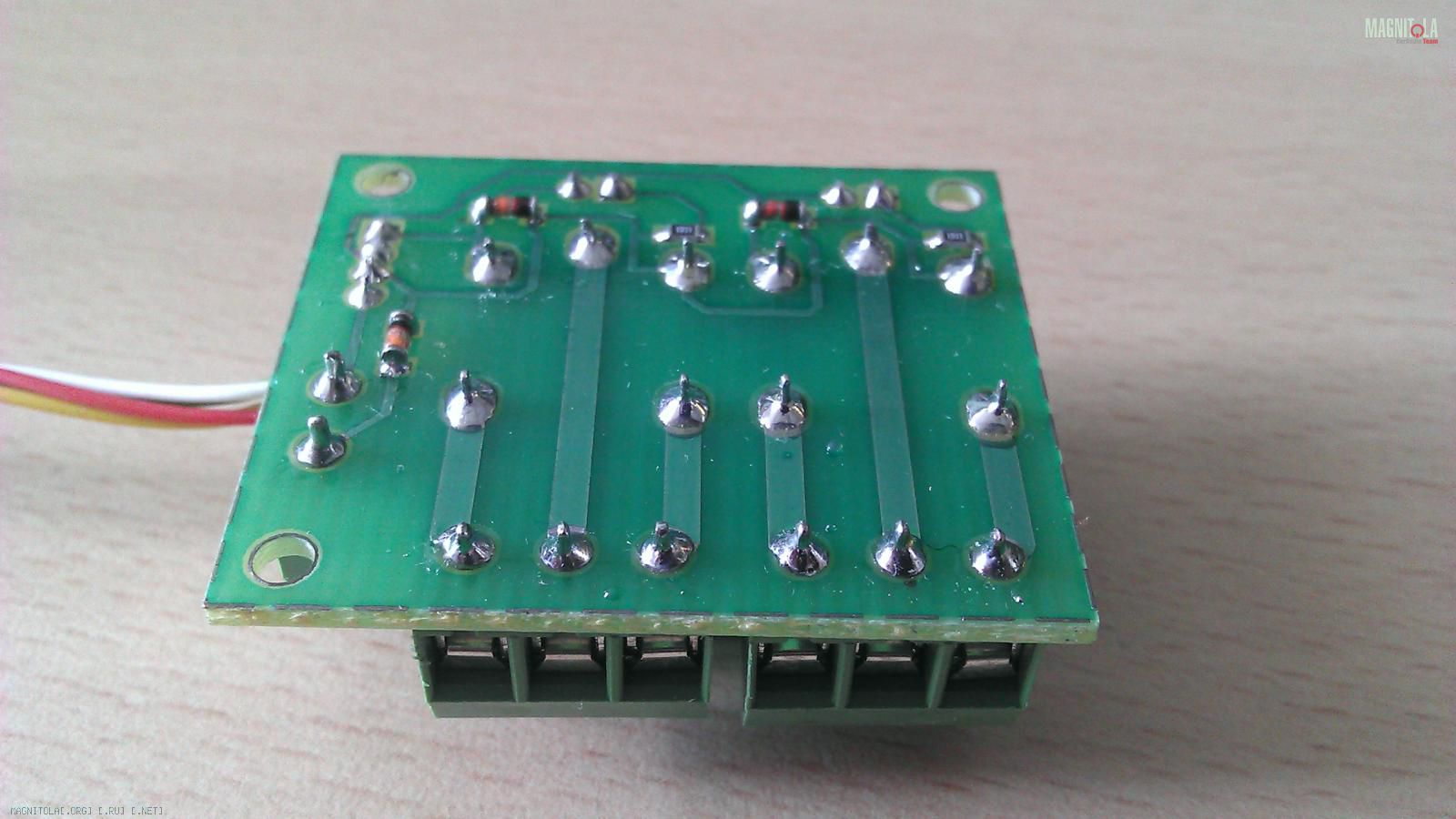

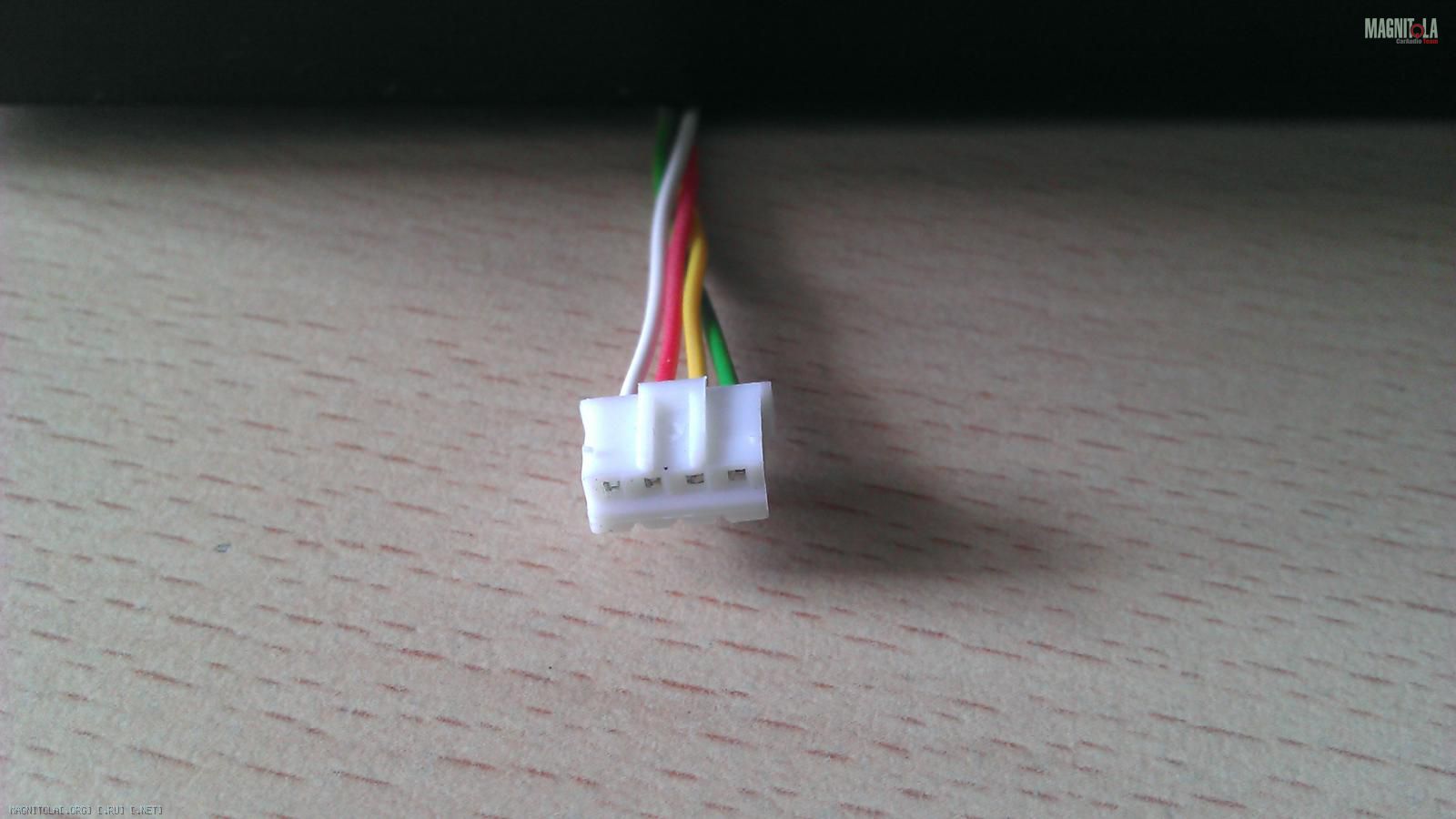

Вложение 422982Вложение 422984Вложение 422986Вложение 422988Вложение 422990Вложение 422992
