Re: Переход с Пиона 80 в Car PC
Цитата:
Сообщение от
sirota-12
А в блоке, что находится? Уж больно цена разница между самой платой и блоком в месте с картой.

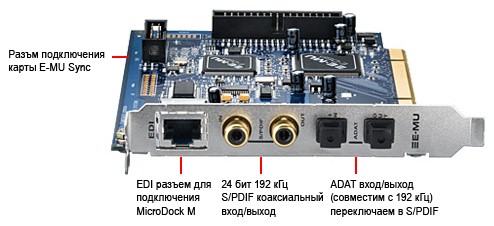

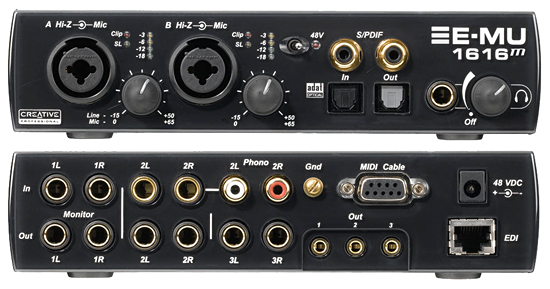

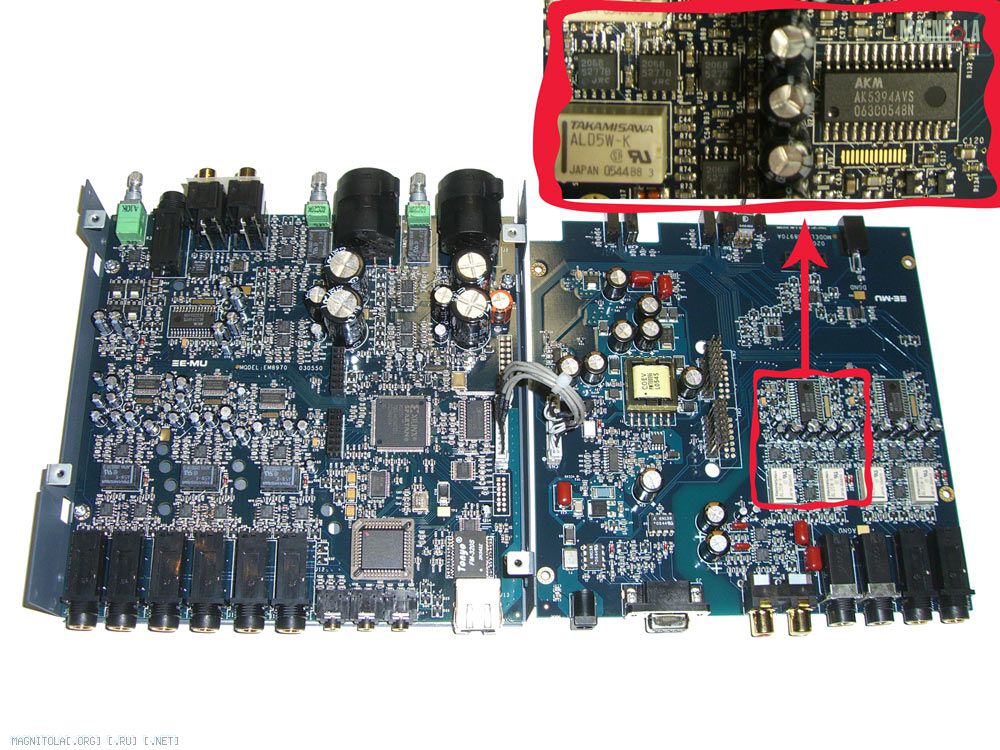

Не, они вместе и продаются. PCI или PCIEx карта, на которой цифровая часть и вроде DSP. А в блоке уже как раз ЦАП и АЦП стоят. ЦАП CS4398 топовые у CS. И главное все выходы одинаковые с одинаковыми ЦАП. Ну и проверенное временем и профессиональное оборудование само по себе говорит,,. Еще из плюсов данной карты в наших нуждах вижу:
1. блок с ЦАП подключается к цифровой плате с помощью специального интерфейса EDI посредством патчкорда который или похож или есть витая пара, и если я не ошибаюсь(глядя на фото цифровой платы) EDI порт развязан от цифровой платы.
2. коммутационный блок с ЦАП, питается от отдельного БП(правда 48V) , значит можно замутить БП полностью развязанный от сети машины.
3. Получается мы можем сам блок с ЦАП установить максимально близко к усилителями и при этом он будет полностью отвязан от сети и компа. Супер. (кстати есть версия 1616 с цифровой картой PCMCIA, если из ноута захочется CarPC сделать )
4. Большинство отпугнет то что карта 6 канальная, и трешку не построить. Но как выход вижу в будущем в ДЕфонике возможность работы с несколькими ЗК, соответственно какую нить по
USB на саб, тем более у нас все каналы с разными задержками работают, поэтому разные генераторы наверное не особо навредят общей картине.
Вложение 1096654Вложение 1096656Вложение 1096658
Дополню:
Есть еще постарее блок 1820M у него 8 аналоговых выходов, по звуку или тоже самое или чуть похуже.
(Было проведено прямое сравнение качества воспроизведения E-MU 1616M с 1212M и 1820, LynxStudio LynxTWO, LynxStudio Aurora 8. LynxStudio Aurora 8 выступила в качестве устройства, способного обеспечить электронную маршрутизацию сигналов, с 8-ми балансных аналоговых входов на один аналоговый выход, подключенный к ADAM S2.5A. Это сняло вопрос мгновенного переключения устройств и неизменности позиции слушателя.
Для проверки корректности тестов, аналоговые входы Aurora вместе к кабелями подключения менялись местами. При этом характер звучания и соотношение устройств по качеству оставались теми же. Это гарантирует сравнение качества именно устройств, а не тракта до активных мониторов.
1616M по качеству превосходит 1820 (не M) по детальности звучания, четкости ВЧ, по атаке, стереопанораме и тембру хвостов реверберации.
Сравнение 1616M c LynxTWO и 1212M показало, что данные устройства одного высокого класса, разница между ними несущественна. Aurora 8 звучит ещё более качественно.)
Надо про 1820M поузнавать, если она не хуже чем 1616m то вот вам и 8 каналов для трехи
EDI кабель это действительно витая пара, работает при длине до 3х метров, в багажник где усилки хватит легко.
Re: Переход с Пиона 80 в Car PC
Цитата:
Сообщение от
traktorist3d 1. блок с ЦАП подключается к цифровой плате с помощью специального интерфейса EDI посредством патчкорда который или похож или есть витая пара, и если я не ошибаюсь(глядя на фото цифровой платы) EDI порт развязан от цифровой платы.
Ну да и я смотрю, что она подключается сетевым кабелем....получается через сеть звук.цифра идет? чё-то первый раз такое встречаю....или я туплю?
Re: Переход с Пиона 80 в Car PC
Цитата:
Сообщение от
sirota-12 Ну да и я смотрю, что она подключается сетевым кабелем....получается через сеть звук.цифра идет? чё-то первый раз такое встречаю....или я туплю?
Это не совсем сеть, это витуха используется для объединения блоков по фирменному протоколу, а так да цифра. Так как ЦАПы и АЦП в блоке расположены.
---------- Сообщение добавлено 21.01.2017 в 11:14 ----------
1820M по идее дешевле так как старее и 8 аналоговых выходов на CS4398, но ведущая плата только PCI и питание по EDI интерфейсу.
1616M 6 аналоговых выходов на CS4398, отдельное питание, ведущая плата может быть PCI, PCIex1x, PCMCIA.
Кстати кто хочет похимичить, и не хочет покупать ту же дефонику, вот темка неинтересная http://forum.vegalab.ru/showthread.php?t=75379
можно с помощью DSP на картах Creative самому замутить кроссовер. Правда по возможностям он все же до дефоники не дотянет, но вот по качеству звучания интересно сравнить.
Re: Переход с Пиона 80 в Car PC
ИМХО, при цифровом делении полос, весь накопленный "багаж" знаний о двухканальных ЦАПах практически не пригодится.
Самый "звучащий" и, соотвественно, слышимый узел всех ЦАПов, особенно, дельтасигм - это восстанавливающий фильтр. Частота среза сильно привязана практически ко всему остальному тракту.
В нашем, дефониковском случае, эти частоты среза можно сделать разными, в разных полосах.
Можно взять транспорт Алекса xVm, плату клока Линкс 77. И на свой вкус подбирать двухканальные ЦАПы в полосы. Не просто подбирать, а менять частоты срезов фильтра, КУ в каскадах, ёмкости в питаниях и т.т. Лишь бы все эти ЦАПы могли работать с одним общим клоком.
Берем
1. Плату клока Линкс 77 (от 5 до 10 тыр в зависимости от применённых генераторов),
2. Плату Асус H6 (2500), или две такие платы для восьми аналоговых выходов,
3. Транспорт от Alex Torres xVM (до восьми каналов) 150$.
4. Детальки для ЦАПа и выхлопа. Около 6 т.р. для стерео варианта.
5. 7 шт аккумуляторов (5 т.р.) для домашки - почему бы и нет, для авто - да, неоправданно
Что имеем?
1. Полную гальваноразвязку от компа.
2. Обратную синхронизацию в стиле Андронникова, от двух качественных генераторов, один из которых (неактивный) переводится в z состояние и не кормится.
3. Выхлоп абсолютно любой, хоть чисто резистивный)
4. Питания всех шин с пульсациями менее 1 мкв в полосе до 300 МГц, с импедансом не более 0.01 Ом.
Re: Переход с Пиона 80 в Car PC
Генераторы (они определяются транспортом xVm) понадобятся вот эти, на 512 fs, с питанием +3.3V
http://www.crystek.com/crystal/spec-...k/cchd-957.pdf
Re: Переход с Пиона 80 в Car PC
Я в шоке, куда вас несет? У вас настолько офигенные компоненты с охренительным инсталлом что услышите разницу между хорошей з.к. и тем что писали выше, это утопия.
Re: Переход с Пиона 80 в Car PC
Цитата:
Сообщение от
DizzJK Я в шоке, куда вас несет? У вас настолько офигенные компоненты с охренительным инсталлом что услышите разницу между хорошей з.к. и тем что писали выше, это утопия.
Ну, я перечислил совсем не охренительные компоненты. Плата генераторов обойдётся 10 тыр, это копейки, по меркам хи-энд.
Разница в клоке слышна даже на полном г, типа Пиег и Динаудио фокус.
Re: Переход с Пиона 80 в Car PC
Re: Переход с Пиона 80 в Car PC
Взял E-MU 1820m, правда без цифровой платы PCI. Ее в другом месте возьму. Будет 8 каналов на CS4398, плюс довольно неплохие АЦП для измерений бонусом.
Re: Переход с Пиона 80 в Car PC
Доделал свой вариант инстала. Правда, есть уже идеи как его доработать. Но это всё уже в теплое время года) если интересно, залью пост с драйва копипастом сюда. Ну и схему тоже
---------- Сообщение добавлено 02.02.2017 в 00:29 ----------
Доделал свой вариант инстала. Правда, есть уже идеи как его доработать. Но это всё уже в теплое время года) если интересно, залью пост с драйва копипастом сюда. Ну и схему тоже
