Opel Astra H 2004-2015 - Android планшет вместо штатного желтого экрана GID

Хотел бы оставить для тех кто ищет решения.

Стандартный автомобиль Opel Astra H (выпускается до сих пор как Astra Family 2004-2015 года)
Есть готовое решение для установки планшета вместо штатного экрана БК. (замене подлежат как желтые монохромные BID, GID так и цветные CID)


Вложение 859946

На текущий момент гарантировано работает на Astra H. При наличии интереса и спроса - разработчики готовы будут предложить подобное решение на Opel Zavfira B, Opel Corsa D, Opel Antara.

1. Нужен CAN адаптер:

Вложение 859944

сайт разработчиков https://sites.google.com/site/astracanadapter/

2. Приложение для Android

http://www.youtube.com/watch?v=TTdUcDiXnIc

http://www.youtube.com/watch?v=CP5OX4E1hZk

сайт разработчиков http://roher.asuscomm.com/redmine/pr...stra-h-android

Останется только изготовить рамку для интеграции вместо штатного дисплея.

http://www.youtube.com/watch?v=y-KEIrIs930

Обнаружил для себя всплывающие окошки климата при работе приложения USB Audio Pleer PRO

Реально удобный монитор получается, ночной режим при включении света фар (синий фон)

https://www.youtube.com/watch?v=cneVuUOMxr0&feature=youtu.be


Получаем функциональный монитор в штатном месте Full Stok Look! (навигация, камера заднего обзора, диагностика машины OBDII, кино, автозвук, парктроник, давление в шинах и все что угодно - что можно прикрутить через USB HUB к андройду!

Вложение 859948

а рамка под это дело есть?

Цитата:

---

Сообщение от sky_krasnodar

а рамка под это дело есть?

---

У опелей есть рамка заводская от CID. 6.5"
под нее можно подобрать устройство с походящей рабочей площадью.
Но на нашем форуме проще слепить с нуля :D

Тема для рассказать о кан-адаптере?

x-diz, тема для тех кто сомневается делать/не делать. И у кого вопросы "а как сделать".
я потратил больше месяца на изучение вопроса интеграции (но я конечно с нуля в своих познаниях компьютеров, возможно для опытных пользователей - это кажется смешно:) )

jaff, Если еще имеешь доступ к правке первого сообщения, накидай примерный бюджет до выхода на оптику. Чтоб было с чем сравнить функционал/бюджет.

Редактирования нет.
У меня простейший вариант без пайки и без распила планшета.
Б/У Nexus 7 (6000 рублей авито)
USB DAC PCM2704 (400 рублей алиэкспрес)
Y OTG кабель (120 рублей алиэкспрес)
USB HUB D-link DUB-H7 (1000 рублей яндексмаркет)
DC/DC преобразователь 12В-5В 2шт (180 рублей алиэкспрес)

Прошивка "Тимура" (стоит 30евро, но доступна для скачивания на PCCAR)
Приложение USB audio pleer PRO (500 рублей Play Market - но есть и без оплаты софт)

CAN адаптер Astra (6500 рублей) (он же позволяет мне подружить кнопки на руле)
Приложение на андройд для работы с CAN адаптером на Astra (2000 рублей)

Итого мой вариант: 16700 рублей.

jaff, Очень прикольный вариант имхо, один из лучших и самых простых по интеграциии планшета вместо ШГУ.

А не подскажите кто может установить. А то руки у меня не от туда как я понимаю. Может кто поможет ?

---------- Сообщение добавлено 01.10.2015 в 09:17 ----------

Привет , хочу узнать, есть ли возможность установить планшет вместо гид а астре гтс. Сколько это будет стоить , а то я видимо с руками не оттуда родился .

Цитата:

---

Сообщение от isko32

А не подскажите кто может установить. А то руки у меня не от туда как я понимаю. Может кто поможет ?

---

аналогичный вопрос?

isko32,
Дмитрий Болтнев,

Это все же компьюетр, андройд но компутОр - надо немного понимать в происходящем, иначе не понравится. Просто прикрутить как магнитолу не получится. Слишком все индивидуально.

Обновление: адаптер и софт полностью совместим с Opel Zafira B !

Зы. Модераторы. пожалуйста поправте текст в первом сообщении темы. Zafira B совместима полностью. Почти готово решение для Corsa D!

с антарой и меривой - кто из Москвы, нужна машина для чтения шины, от разработчиков скидки на софт и оборудование.

Жень, наверное и Круз можно прикрутить?!
Тоже на GM-мовской шине.

Круз это astra J. Это уже корея и другое поколение.
Но наверняка все возможно. Пока делают старую платформу.

---------- Сообщение добавлено 03.12.2015 в 14:41 ----------

Управление плеером Android

Описание функции

На данный момент реализовано управление штатными кнопками на руле и на магнитоле CD30/CD30MP3 стандартным плеером Android двумя разными способами (если не работает первый способ, нужно попробовать второй), а также плеером PowerAMP. Не все стандартные плееры Android поддерживают управление из-вне, даже одним из двух способов, поэтому управление конкретно на Вашем устройстве, к сожалению, не гарантируется. Однако управление PowerAMP должно работать стабильно, так как у них есть официальное API.
Если желаема поддержка других плееров, просьба писать на форуме либо заводить задачку в трекере. Попробуем связаться с разработчиками для предоставления API.
Режим управления можно выбрать в Настройках сервиса: "Настройки интеграции" -> "Режим управления аудио-плеером". Для того чтобы управление плеером работало, необходимо включить пункты "Управление аудио Android" и "Управлять аудио-плеером" в том же разделе. Управление работает только если магнитола отсутствует, выключена, либо на ней выбран вход "Aux".
Также доступен и по-умолчанию включен пункт "Автоматически ставить на паузу аудио-плеер" - при включении магнитолы не в режиме "Aux", либо при изменении источника с "Aux" на какой-то другой (в том числе при звонке по громкой связи), либо при выключении штатного дисплея, плееру будет автоматически отправлена команда "пауза".
Пункт "Управлять громкостью" позволяет регулировать громкость мультимедиа-потока Android правым колёсиком на руле. Работает только когда магнитола выключена, потому что иначе её громкость тоже будет регулироваться. По-умолчанию пункт выключен.

Принцип управления плеером

Управление осуществляется стрелками вниз/вверх на правой стороне руле либо стрелками влево/вправо на магнитоле.

• Однократное нажатие стрелки вниз/влево - переключение на предыдущий трек;
• Однократное нажатие стрелки вверх/вправо - переключение на следующий трек;
• Быстрое двукратное нажатие стрелки вниз/влево - команда Stop;
• Быстрое двукратное нажатие стрелки вверх/вправо - команда Play/Pause;
• Удержание стрелки вниз/влево - перемотка текущего трека назад (Rewind), осуществляется пока не будет отпущена кнопка;
• Удержание стрелки вверх/вправо - перемотка текущего трека вперёд (FastForward), осуществляется пока не будет отпущена кнопка.
  Последние две команды работают только если выбран "Режим управления 2" или "PowerAMP".

В будущем планируется:

• Реализация команд "переход к следующему и предыдущему альбому";
• Вывод информации о воспроизводимой дорожке аудио-плеера прямо на Главный экран приложения (куда выводится информация от штатной магнитолы).

---------- Сообщение добавлено 03.12.2015 в 16:36 ----------

http://www.youtube.com/watch?v=sJ17YklhhYE&feature=youtu.be

А с этого CAN адаптера можно время менять на дисплее?
Либо смотерть температуру двигателя без штатного ГУ и дисплея - на планшет

Цитата:

---

Сообщение от sky_krasnodar

А с этого CAN адаптера можно время менять на дисплее?

---

Нет, не умеет.

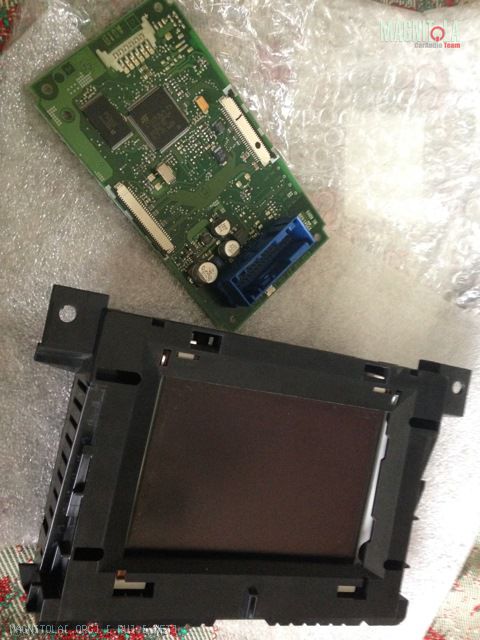

Но зачем это если дисплея нет в машине? Дисплей штатный полностью выпиливается из машины и остается только плата в недрах панели.

Вложение 909038

Цитата:

---

Сообщение от sky_krasnodar

Либо смотерть температуру двигателя без штатного ГУ и дисплея - на планшет

---

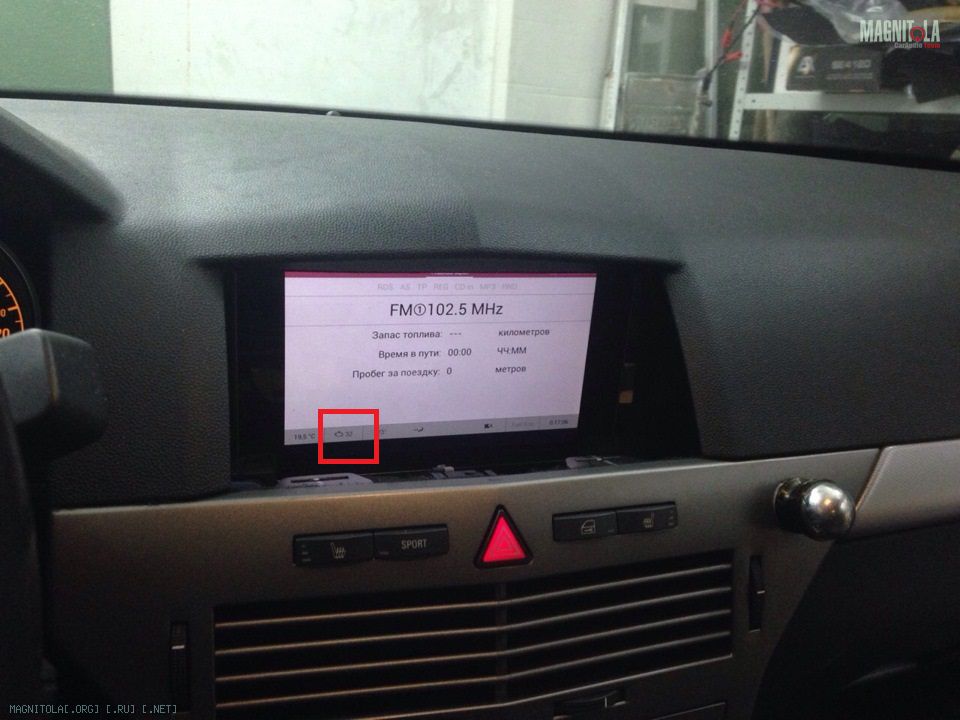

Температура двигателя берется из Can шины и отображается в главном окне, без дополнительных действий.

Выделил квадратом

Вложение 909040

Цитата:

---

Сообщение от jaff

Нет, не умеет.
Но зачем это если дисплея нет в машине? Дисплей штатный полностью выпиливается из машины и остается только плата в недрах панели.

Вложение 909038




Температура двигателя берется из Can шины и отображается в главном окне, без дополнительных действий.

Выделил квадратом

Вложение 909040

---

эт опри наличии штатной ГУ? или можно без нее?

Цитата:

---

Сообщение от sky_krasnodar

эт опри наличии штатной ГУ? или можно без нее?

---

Можно без ГУ. Никаких ограничений не будет.

Отличная тема, только что заметил! Однозначно буду пытаться такое ставить на Антару. ) Несколько вопросов, если можно.
1. Через USB хаб можно подцепить внешний накопитель? Планшет может с него читать музыку в папках? Для этого нужен доп. софт?
2. Если нет, для чего хаб?
3. Не думали в USB DAC PCM2704 заменить выходные конденсаторы на полипроп. пленку например Epcos? В стоке там 100мкф, но вх. сопротивление усилителя должно позволить поменять их на 10мкф, а то и 4,7мкф?
4. Как видите реализацию подключения камеру заднего вида, есть такие девайсы, софт для планшета? В прошивке есть автопереключение на камеру?
5. Есть ли решение ухода планшета в сон при откл. зажигания, а главное - авто-выхода из сна? Я пытался в свое время разобраться, загнать в сон не проблема, если прописать в нужном конф. файле "нет питания - баиньки", а вот выход из сна - нетривиален...
6. Планшет готов передавать цифру звука через usb в стоке, или нужно как-то принудить доп. софтом? )

Цитата:

---

Сообщение от Green_X5

Отличная тема, только что заметил! Однозначно буду пытаться такое ставить на Антару. ) Несколько вопросов, если можно.
1. Через USB хаб можно подцепить внешний накопитель? Планшет может с него читать музыку в папках? Для этого нужен доп. софт?
2. Если нет, для чего хаб?
3. Не думали в USB DAC PCM2704 заменить выходные конденсаторы на полипроп. пленку например Epcos? В стоке там 100мкф, но вх. сопротивление усилителя должно позволить поменять их на 10мкф, а то и 4,7мкф?
4. Как видите реализацию подключения камеру заднего вида, есть такие девайсы, софт для планшета? В прошивке есть автопереключение на камеру?
5. Есть ли решение ухода планшета в сон при откл. зажигания, а главное - авто-выхода из сна? Я пытался в свое время разобраться, загнать в сон не проблема, если прописать в нужном конф. файле "нет питания - баиньки", а вот выход из сна - нетривиален...
6. Планшет готов передавать цифру звука через usb в стоке, или нужно как-то принудить доп. софтом? )

---

Все ответы здесь: http://www.pccar.ru/showthread.php?t=18305

у меня на astra j gtc, стоит карпс, если вдруг кто с такими же машинами, могу расписать как убирается красный дисплей и устанавливается планшет или компьютер и как прикрутить кнопки на руле

Jenson, создайте темув разделе "Наши инсталяции" опыт будет очень полезен.
Только распиши свою комплектацию авто и обязательно уточните - как вы реализовали управление подвеской флекс райд, комфортом руля и другими сервисными функциями завязанными на мультимедия? Как работает звуковая индикация поворотников и парктроников перед/зад?

https://www.youtube.com/watch?v=Il4iM1bFlMY

Как же круто! Жаль, в моей машине нету КАНа...

Ребят а объясните мне дураку, как Кан адаптер связывается с nexus?

Цитата:

---

Сообщение от Sofsergo26

Ребят а объясните мне дураку, как Кан адаптер связывается с nexus?

---

Связывается USB кабелем.

То есть у Кан адаптера usb не только для прошивки
И ещё вопрос - звук подключён к штатной магнитоле через aux

Цитата:

---

Сообщение от Sofsergo26

И ещё вопрос - звук подключён к штатной магнитоле через aux

---

А где вопрос?

Звук подключён к штатной магнитоле через aux?

Цитата:

---

Сообщение от Sofsergo26

Звук подключён к штатной магнитоле через aux?

---

:facepalm::facepalm::facepalm:

Цитата:

---

Сообщение от Sofsergo26

Звук подключён к штатной магнитоле через aux?

---

Пост №7 читаем внематочно...

Я понял что докупалась звуковая карта-из неё куда звук шёл - через aux в родную или через тослинк в проц и т.д.

---------- Сообщение добавлено 11.02.2016 в 15:24 ----------

Просто стоит вопрос в том, чтобы заморочиться музыкой с nexus или лучше использовать его как цветной дисплей а музыку строить от головы ( на данный момент iva 502)? Вот в чем вопрос!

Как цветной экран - этот планшет там нафиг не нужен с такими тратами (на круг для установки, это не меньше 15 000 рублей). Столько сил вложено в этот проект, и столько вопросов решено с разработчиками софта и адаптера ... и звук в AUX??? :( Цель проекта - получить СТОКОВЫЙ вид салона, УДОБНЫЙ пользовательский интерфейс, СТОКОВОЕ управление, и ЗВУК в цифре на выходе - для дальнейшей обработки внешним процессором.

Но! можно и в аукс штатной магнитолы :D Система будет работать и без внешней обработки звука. Предусмотрена работа в штатной системе (без замены ШГУ и без внедрения других аудиодевайсов) - может кому то просто нужен цветной экран и флешка :D
Поехать к Аркадию, он там аквалайзером в планшете поработает, чо нить покрутить балансом и можно ехать рвать всех в ЕММА :D

Жду объявления о продаже АВТО ))))) ))))

Цитата:

---

Сообщение от jaff

Как цветной экран - этот планшет там нафиг не нужен с такими тратами (на круг для установки, это не меньше 15 000 рублей). Столько сил вложено в этот проект, и столько вопросов решено с разработчиками софта и адаптера ... и звук в AUX??? :( Цель проекта - получить СТОКОВЫЙ вид салона, УДОБНЫЙ пользовательский интерфейс, СТОКОВОЕ управление, и ЗВУК в цифре на выходе - для дальнейшей обработки внешним процессором.

Но! можно и в аукс штатной магнитолы :D Система будет работать и без внешней обработки звука. Предусмотрена работа в штатной системе (без замены ШГУ и без внедрения других аудиодевайсов) - может кому то просто нужен цветной экран и флешка :D
Поехать к Аркадию, он там аквалайзером в планшете поработает, чо нить покрутить балансом и можно ехать рвать всех в ЕММА :D

---

Там аквалайзер - УГ)))

То есть ты хочешь сказать, что с планшета у тебя звук по юсб в китайскую звуковуху, а из неё по оптике в проц?
Если так, то скажи как звучит то?
Да для меня прежде всего важен цветной дисплей и только! Потому что хороший звук построен и играет замечательно от alpine ! Просто если вы мне скажете, что через все эти приблуды можно добиться достойного звучания, тогда я займусь звуком и всем остальным от нексуса а не от alpine! Просто мне не вериться, что будет качественный звук! Вот и все!

У меня звук в с usb планшета в китайскую звуковуху, из нее оптика в проц.
Звучит блестяще!!!

Короче смело могу переделывать систему от nexus?
Если будут вопросы по инсталляции , могу обращаться?

Ко мне обращаться без пользы.
Я слабо понимаю в этих андройдах.
вся информация тут pccar.ru

А ну этот сайт изучил
