Как подключить усилитель к выходу колонок

  1. #31
    Энтузиаст Установщик
    Репутация Репутация
    Репутация: -292
    Регистрация
    02.10.2007
    Сообщений
    323
    Спасибо (Раздал)
    2
    Спасибо (Получил)
    74

    Re: Как подключить усилитель к выходу колонок

    От одного из проводов колонки последовательно 8 кОм далее параллельно 2 кОм на корпус машины..... в усил - + от места соединения резюков 2 кОм и 8 кОм землю к месту подсоединения 2 кОм на корпус авто....


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #32
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    17.10.2007
    Сообщений
    7
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0

    Re: Как подключить усилитель к выходу колонок



    Так?


    А куда девать минус с активного выхода головы? Тоже на корпус???
    А если в мануале к голове сказано:



    Не объединять земли выходов и не вешать их на кузов
    А на усиле (это, кстати, обычные комповые Creative SW320) на входе общая земля (трёхпиновй миниджек)

    Panasonic CQ-RDP101N


  4. #33
    Энтузиаст Установщик
    Репутация Репутация
    Репутация: -292
    Регистрация
    02.10.2007
    Сообщений
    323
    Спасибо (Раздал)
    2
    Спасибо (Получил)
    74

    Re: Как подключить усилитель к выходу колонок

    Цитата Сообщение от forest Посмотреть сообщение
    8kOhm
    --------
    Active IN + -------| |------o----------- Line Out +
    -------- |
    |
    ---
    | |
    | | 2kOhm
    | |
    ---
    |
    |
    Koрпус авто --------------o------------ Line Out -

    Так?


    А куда девать минус с активного выхода головы? Тоже на корпус???
    А если в мануале к голове сказано:
    Не объединять земли выходов и не вешать их на кузов
    А на усиле (это, кстати, обычные комповые Creative SW320) на входе общая земля (трёхпиновй миниджек)

    Panasonic CQ-RDP101N
    В голове у тебя стоят усилители, работающие в мостовом режиме.... соответственно корпус автомобиля может являтся для них средней точкой....

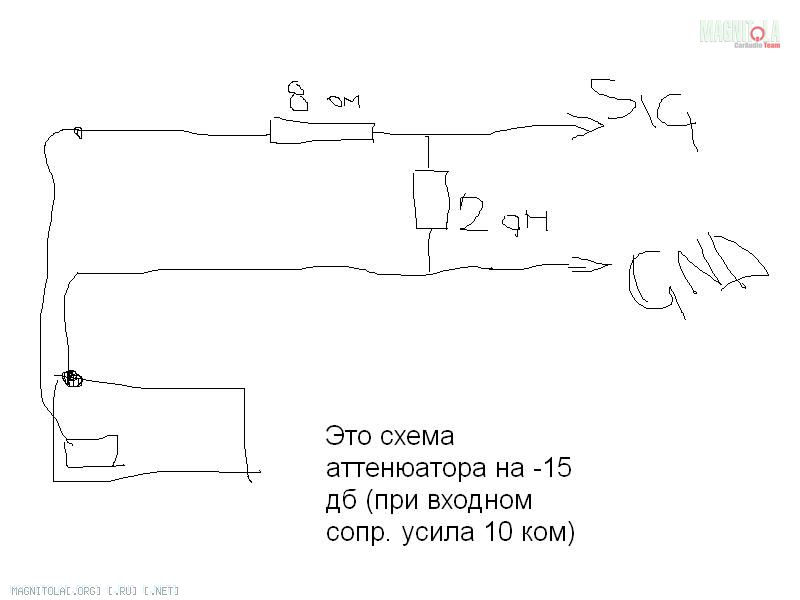

    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: att.JPG
Просмотров: 115
Размер:	31.6 Кб
ID:	5043

  5. #34
    Энтузиаст Установщик
    Репутация Репутация
    Репутация: -292
    Регистрация
    02.10.2007
    Сообщений
    323
    Спасибо (Раздал)
    2
    Спасибо (Получил)
    74

    Re: Как подключить усилитель к выходу колонок

    Цитата Сообщение от forest Посмотреть сообщение


    Так?


    А куда девать минус с активного выхода головы? Тоже на корпус???
    А если в мануале к голове сказано:



    Не объединять земли выходов и не вешать их на кузов
    А на усиле (это, кстати, обычные комповые Creative SW320) на входе общая земля (трёхпиновй миниджек)

    Panasonic CQ-RDP101N

    Так ведь по этой схеме ничего и не объединяется.....


  6. #35
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    17.10.2007
    Сообщений
    7
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0

    Re: Как подключить усилитель к выходу колонок

    дак эта схема для одного канала
    а если для двух, то как быть??? на выходе две земли (R- и L-), а на входе одна общая для обоих


  7. #36
    Энтузиаст Установщик
    Репутация Репутация
    Репутация: -292
    Регистрация
    02.10.2007
    Сообщений
    323
    Спасибо (Раздал)
    2
    Спасибо (Получил)
    74

    Re: Как подключить усилитель к выходу колонок

    Цитата Сообщение от forest Посмотреть сообщение
    дак эта схема для одного канала
    а если для двух, то как быть??? на выходе две земли (R- и L-), а на входе одна общая для обоих

    Ну так корпус магнитолы это одна земля!!! Земля должна браться с КОРПУСА МАГНИТОЛЫ и ни в коем случае не с минусового контакта выхода УМ магнитолы....


  8. #37
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    17.10.2007
    Сообщений
    7
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0

    Re: Как подключить усилитель к выходу колонок

    То есть минусы активных выходов магнитолы оставляем висеть неподсоединеными??? Вообще никуда?

    Используем только R+ и L+ ???


  9. #38
    Энтузиаст Установщик
    Репутация Репутация
    Репутация: -292
    Регистрация
    02.10.2007
    Сообщений
    323
    Спасибо (Раздал)
    2
    Спасибо (Получил)
    74

    Re: Как подключить усилитель к выходу колонок

    Цитата Сообщение от forest Посмотреть сообщение
    То есть минусы активных выходов магнитолы оставляем висеть неподсоединеными??? Вообще никуда?

    Используем только R+ и L+ ???
    именно так


  10. #39
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    17.10.2007
    Сообщений
    7
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0

    Re: Как подключить усилитель к выходу колонок

    Хорошо.
    Попробую таким образом. Спасибо!


  11. #40
    Новичок Соискатель
    Репутация
    Репутация: 0
    Регистрация
    17.10.2007
    Сообщений
    7
    Спасибо (Раздал)
    0
    Спасибо (Получил)
    0

    Re: Как подключить усилитель к выходу колонок

    Итак, я сделал по следующей схеме:



    Получается, что минус на входе в усилитель не подсоединён вообще никуда.
    Попробовал включить всё это дело
    На подсоединёной через аттенюатор акустике возникла куча шумов, но музыка играет.
    Попробовал ткнуть минус со входа на эту акустику в точку соединения двухкилоомных резисторов, шум исчез, а музыка осталась. Через несколько секунд музыка пропала вообще (и на фронте тоже). Отсоединил тылы (которые через аттенюатор (спасибо за это замечательное слово - теперь знаю как называется эта штука)) - фронт заиграл снова.

    Есть ли какие идеи по поводу того, как убрать эти левые шумы-наводки??? Может минус с линейного входа в усилитель, куда-нибудь через что-либо прикрутить???
