Вопросы по проводке

Сообщение от satrakster

Спасибо за статейку!
Вот предположим я делаю по Схеме 1

Куда подключать минус?
Какой изолятор использовать?
Какой сеченье кабеля использовать?

Я попробую предположить
1. все акб на корпус, питание уся + и - на доп акб.
2. поскольку растаяние от акб до уся незначительное то можно и не сильно толстый и от акб до акб тоже толстый не обязательно поскольку там не будет сильных просадок а только ток зарядки.
3. что за изолятор?? там диод наверно в термоусадку заправлен.

З.Ы.
последний пост насчёт блондинки я сохраню, бывает тоже самое

Куда подключать минус?

Минус аккомуляторОВ подключаются к кузову атомобиля.

Какой изолятор использовать?

10 диодов Шотки, включеных в параллель. Где брать? На радиорынке 15-20 руб/шт. или из комп. БП.

Какой сеченье кабеля использовать?

Если для цепочки генератор - доп.акк. то без фанатизма, 25 квадрат хватит.

ооо нааайсс ответы в ветке! На спл-клубе я спрошу

В общем такая схема вырисовывается:
1) от гены до гелевой акб есть 2 варианта провода уже проложенных: 0Га мэйд ин раша и 4Га мэйд ин чайна (мистери). Думаю лучше использовать нулевку
2) Минус от штатного и от дополнительного АКБ на массу нулевкой закреплю.
3) Про диоды шотке можно разжевать для человека с паяльником не сильно дружащего?
4) От идеи медной пластины пришлось отказаться. Придумал другой вариант.
5) По правилам эмма вроде как надо ставить пред возле уся (30см max) и возле АКБ (30см max). А если длинна провода меньше 60см? надо ставить один или 2 преда? и на каких расстояниях?
EMMA вопросы
6) Вся проводка должна быть защищена, так? Чем защитить кабелище 50 квадратов? мега гофрой? Что такое "змеиная кожа" везде в правилах встречается..
7) Как по фэншую заделать концевики?
изоляцию обрезать -> термоусадка -> наконечник -> обжать -> термоусадка?

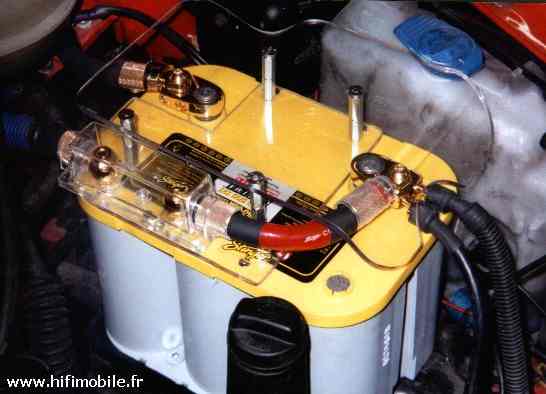

и еще: каким образом на фотке закреплен плекс?

Сообщение от satrakster

и еще: каким образом на фотке закреплен плекс?

4 вертикальные стоечки в крышке АКБ - разве не видно?

Сообщение от satrakster

ооо нааайсс ответы в ветке! На спл-клубе я спрошу

..................................
3) Про диоды шотке можно разжевать для человека с паяльником не сильно дружащего?
..................................

есть еще вариант подключать доп АКБ к основному с помощью "дистанционного выключателя массы от Газели" (500руб) при включенном зажигании... плюсы схемы сохраняются - родной АКБ музыкой на стоянке не посадишь, нет падения напряжения на диоде, и гелевик заряжается от генератора...

Сообщение от MaikG3

4 вертикальные стоечки в крышке АКБ - разве не видно?

Ок. каков был вопрос, таков и получен ответ
Уточняю: как эти стоечки вкручены в крышку оптимы?

Про газель. А в ней 2 акб чтоли? Можно тоже поподробнее, если не сложно? Что куда и как подключать

Сообщение от satrakster

Ок. каков был вопрос, таков и получен ответ
Уточняю: как эти стоечки вкручены в крышку оптимы?

Про газель. А в ней 2 акб чтоли? Можно тоже поподробнее, если не сложно? Что куда и как подключать

ну конструктив надо смотреть - наверняка можно безболезненно закрутить... не в банку же )
"выкл массы" и при 1 АКБ используется .... это большая релюха на большие токи, похожая на втягивающее стартера, но при этом расчитанная на "долговременное" включение

Про эту штуковину завтра узнаю.

Про крепеж-конструктив. Посмотри на самую левую стойку. Такое ощущение, что прямо в центр банки А у меня ваще акб без ярко выраженных банок ваще хз как сделать
