Машина vw polo 2000г
ГУ - pioneer DEH-5600bt
УСЬ - MacAudio Pulsar 4Xl
Фронт Pioneer TS-E170CI
Сааб Alpine SBG - 1244BR
Межблоки - Fusion
Фильтры на ГУ
HPF-80
LPF-80
LOUD-off
Фильтры на усилке
Фронт LPF~80
Сааб HPF~80
Gain половина
Колонки новые на детальную настройку не надеюсь
http://magnitola.org/ob-usilitelyah/...-usilitel.htmlЦитата:
Сообщение от DimaSochi
http://magnitola.org/o-sistemah/4238...a-na-sluh.html
Ну просто колонки не разыгрались еще поэтому Громкость не синхронизировал с ГУ.Ничего страшного что фильтры и на усе и на ГУ включены?
---------- Сообщение добавлено 20.01.2015 в 22:06 ----------
Писали что нельзя корпус усилителя с кузовом чтоб соприкасалось у меня он прикручен В багажнике к железной спинке заднего сиденья,если через резинки болтами прикрутить норм будет?
Динамикам нужно прогрется недели две, настраивайте как рекомендовано в ссылках выше (неправильная настройка гейн может привести к повреждению и преждевременной смерти динамиков) после прогрева процедуру можно повторить.Цитата:
Сообщение от DimaSochi
Сейчас нет времени копаться в инструкции ГУ, HPF и LPF на гу идут на фронт или на фронт и саб?Цитата:
Сообщение от DimaSochi
---------- Сообщение добавлено 20.01.2015 в 22:10 ----------
Все верно не желательно.Цитата:
Сообщение от DimaSochi
Лучше через деревянную проставку, чтоб корпус усилителя через болт на кузов не контачил :)Цитата:
Сообщение от DimaSochi
Хорошо так и настрою,настраивать же отдельно сааб и фронт надо.В меню ГУ есть отдельная графа HPF и в настройках сааба есть графа 50,63,80,...На сколько я понял это отдельно Фронт и сааб
---------- Сообщение добавлено 20.01.2015 в 22:15 ----------
Был у меня пионер 2009 года этот 12 или 13 настройки одни и теже,SRTV на 1 стоит как то так
---------- Сообщение добавлено 20.01.2015 в 22:17 ----------
Хорошо прикручу через деревяху
Да, сначала отключить саб, оставить только фронт - настроить гейн на фронт, после подключить саб и подогнать его по уровню (по нужной громкости) к фронту, что бы не забивал фронт и давал низы. в идеале саб при верной настройке затруднительно локализовать.Цитата:
Сообщение от DimaSochi
тогда на фронте оставляем 80Цитата:
Сообщение от DimaSochi
а тут рекомендую 63Гц поставить, так правильнее будет.Цитата:
Сообщение от DimaSochi
Хорошо прикручу через деревяху
---------- Сообщение добавлено 20.01.2015 в 22:25 ----------
А сааб С ГУ в режиме реверса машина хэтчбек,и ко мне почему то тоже 63 лежит число
---------- Сообщение добавлено 20.01.2015 в 22:36 ----------
Так на усе оставить фильтры или убрать?оставив только на голове
Самая главная ошибка бросающаяся в глаза - фильтры либо на гу либо на усях нужно использовать. Иначе сигнал по качеству - двойной обработкой убьете!
В приритете - если получиться - то используйте только фильтра ГУ. Так удобее настраивать и качество выше. На усях режим ФЛЭТ - в полную полосу - все фильтра отключить.
Так как из-за разной настройки и погрешностей вы одними фильтрами делаете срезу а другими их смазываете.

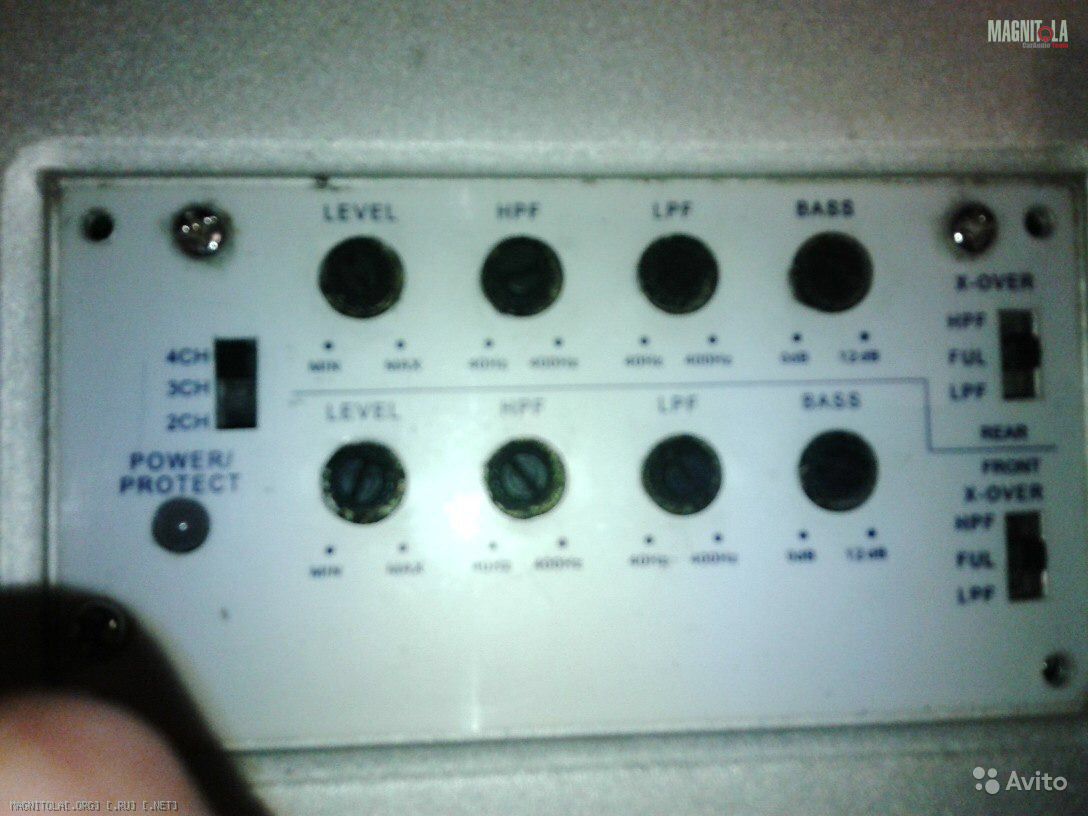

Вложение 699468
Это на усилителе,только настроен по другому у меня.
На пионере вроде фильтры ниче так,попробую чисто с ГУ выставить
Вот так же как на картинке поставь правый регулятор на FULL(этим ты отк. фильтры усилка)
Потом поставь на Магнитоле HPF на 80, а LPF на 63. И будет счастье.
А по поводу настройки gain, я настраиваю как здесь на видео.(единственное диск нужно записать)
http://magnitola.org/nastroika-siste...ka-fronta.html
А разве full (полный) это не комбинирование фильтров?
Да все верно жто отключить фильтры,все хорошо попробую отпишусь
Тут же всё русским языком написано (ну не совсем русским, но) :g-good:
4 ch
Для первых 2х каналов:
Gain (Level) - на серединку а далее по слуху, либо больше либо меньше
HPF - выловить 100 герц путём математики (не совсем видны минимальные и максимальные границы диапозона) Также всё потом регулируется по слуху
LPF - выловить герц 80 тем же самым путём
Bass - поймать то место, когда миды пукать и дребезжать не будут, опять же по слуху
X-Over - Full
Для остальных 2х каналов - это получается саб
Gain - на середину
HPF - в ноль
LPF - нужно поймать 50-60 герц..
Bass - думаю сам разберёшься
X-over - LPF
Дерзай.
Чуть не забыл, переключатель ставишь в 4ch
Ну а как подключить усил, думаю сам додумаешься?)))
Мнения расходятся однако
mc_kohctahtnh, Сувать ссылки, написанные непонятным языком для новичка - это грех :good:
Для него это очень сложно, с учётом там расписаны октавы, срезы, задержки и т.п.)
---------- Сообщение добавлено 21.01.2015 в 14:01 ----------
в чем же?Цитата:
Сообщение от DimaSochi
Ну один так говорит второй 80 на 63,на усилке отключи полностью ты говоришь на усе LPF оставь,короче надо все на слух делать
DimaSochi, X-over - переключатель срезов для акустики...либо чтоб АС играла одни низы, либо одни верхи, либо только басс.....
советчики:snowball:
---------- Сообщение добавлено 21.01.2015 в 14:04 ----------
внимательно почитай что я тебе написалЦитата:
Сообщение от DimaSochi
там всё расписано, что нужно сделать ОТДЕЛЬНО для саба и для мидов
---------- Сообщение добавлено 21.01.2015 в 14:05 ----------
Для мафона LPF 60, HPF 80
Для усилка - я тебе расписал
---------- Сообщение добавлено 21.01.2015 в 14:07 ----------
ррррррррррЦитата:
Сообщение от DimaSochi
на усилке 4 канала
2 канала - АС в машине
остальных 2 канала - саббуфер
понятно?)
так эти 4 канала и нужно настроить отдельно
Ты написал ловить на фронт ФНЧ и ФВЧ А как я понял на этом усе можно только один потому что там неFULL а FUl Тоесть выключить фильтры
---------- Сообщение добавлено 21.01.2015 в 11:12 ----------
И почему надо выбирать 4 а не 3 канала
да, видать я ошибся.Цитата:
Сообщение от DimaSochi
3 ch надо
только сейчас дошло
Вот и попробую выставить FUL и резать с ГУ
Именно)Цитата:
Сообщение от DimaSochi
А по поводу
Ничего там сложно нет. НужноЦитата:
Сообщение от sahkansk
1) записать диск.
2) Поставить диск в магнитофон
3) Включить 48 трек(на повтор желаьельно)
3) Выкрутить громкость на магнитофоне на мах-1..2 деления (если 61 максимум, то на 59,60)
4) И тихонько накручивать гейн. до появления искажений ( они срузу слышны. На видео тоже понятно как они на слух искажения)
5) Тоже самое и для саба, но на треке 46(желательно отключить фронт при настройке
И все. Делов та. Тем более если ГУ пион, там настройка SLA есть. На видео наглядно показана, для чего она нужна.
Просто настройка на слух, это для новичка не самое простое занятие. Иногда не просто бывает орпеделить, где начинаются искажения. Тем более уровень громкости записей сильно разниться( особенна на всяких непонятных песенках на флехе, скачанных с вконтакте:declare:)
---------- Сообщение добавлено 21.01.2015 в 12:03 ----------
Тут либо на усилке крутить. Извини за выражение ипаться с математикой, вычислять, где там 80 а где 85. Либо просто на магнитоле ставишь 80 и все. Забыл на долго)) (Фильтры на магнитофоне и на усилке-это одно и тоже(грубо говоря.) Но для тебя удобнее фильтры магнитофона)Цитата:
Сообщение от DimaSochi
А почему 80 и 63. Потому что если мы режем фронт снизу на 80гц, то это не значит что 79 гц 78 и тд фронт играть не будет. Будет. еще как, но уже тише, и чем ближе к 0 ГЦ, тем тише. Тоже самое саб, только сверху. Так вот ставим саб на 63 для того, чтобы частоты саба и фронта не накладывались друг на друга и не усиливались в области 80ГЦ. Не возникало так называемого "горба" на АЧХ.
это в кратце я описал, попытался доступным языком.
Вот здесь по научномуВ-)http://magnitola.org/pro-ostalnoe/99...na-palcah.html
Спасибо завтра на выходном все в кучу соберу и буду действовать отверткой и ушами,и диск запишу.
mc_kohctahtnh,
Все настроил на слух,играет как мне надо и полностью устраивает,диск руки записать никак не доходят но дойдут обязательно,но вот проблема начала трещать пищалка левая при стучащих однократных НЧ,выключаю сааб делаю на всю не трещит,сааб включаю опять трещит,что это может быть?
Где-то контакт плохой. Проверьте затяжку, правильность подключенияЦитата:
Сообщение от DimaSochi
подключено все правильно,кстати возможно что контакт,у меня на усе один болт не затягивается + или - канала только не знаю этого илИ нет,но Началось так резко блин.
mc_kohctahtnh,
Проверить нужно все.Цитата:
Сообщение от DimaSochi
1) Подключения на усилителе(всев том числе и RCA)
2) Подключение на кроссовере: соблюдение полярности, протяжка (лучше будет даже разобрать кроссовер проверить на предмет непропая, мб что-то где-то болтается)
3) Подключения на динамиках непосредственно( с особым пристрастием соединения твиттера)
4) Соединение RCA на магнитоле
Выложить фото. там гдеЦитата:
у меня на усе один болт не затягивается + или -
mc_kohctahtnh,
Хорошо на выходном проверю и отпишусь
mc_kohctahtnh,
Давно не заходил сюда.Короче все настроил все трески убрал.Единственное сгорел предохранитель линейников на мафоне(решил проводком на минус тюльпана,вскоре перепаивать буду)Остался фон не большой.Усь прикрутил через резинки.В ообщем доволен музыкой.Тут попали мне Ivolga CS-2.5 MID и возник вопросс можно ли их врезать в систему не докупая компоненты.На пример вместо тыла на прямую от мафона.
Попробуйте гейн чуть уменьшить. Фон должен убавиться.Цитата:
Остался фон не большой
Попробовать вместо тюльпанов подключть перходник 3,5джек-> рса и включить плеер, посмотреть, есть ли фон.
Если нету, то поймали наводки на межблоки, если есть, то шипит усилок, попробовать чуть уменьшить гейн.
Это среднечастотники для трешки.Цитата:
Сообщение от DimaSochi
Назад их лепить не нужно. В идеале бы конечно сменить ГУ на процессорное, купить моноблок на саб, а 4х канальник подключить так: мидбас пионера на 2 канала усилка, остальные 2 канала на твиттеры и эти СЧ через переделанный кроссовер.
Это будет система 2,5+саб
На данном этапе, впринципе куда-то их адекватно, малой кровью, прикрутить не получится.
ПС
Если уж очень руки чешутся, то поставь их назад. От ГУ мощности им самое то.
Не забывай это СЧ звено. Он играет примерно от 400 до 8000 ГЦ
mc_kohctahtnh, а если их поставить вперед но подключить через тыл?
Можно, но боюсь возникнуть горбы на АЧХ в диапазон работы этого СЧ
Т.е смотри предположим частота 1000 ГЦ. Так у тебя ее играет мидбас, а сейчас будет играть еще и этот СЧ, а частоту 100 ГЦ сч уже играть не будет.
Чтобы вписать сч адекватно, нужно сконструировать новый кроссовер что бы тот разделил весь диапазон по каналам, но это тож не выход.
Вообщем если не жмет, то оставь до лучших времен, если особого желания нет усовершенствовать систему, то продай
mc_kohctahtnh,
Ладно.спасибо.Как придумаю что нибудь отпишу)))
mc_kohctahtnh,
Привет слушай есть Варик щас взять teac te-a450.1 пойдет на моноблок?как ты в предыдущем сообщении писал.Только ГУ не процессорное
Если не дорого( тыщи2-4), то почему не купить. Бюджетный моноблок. Мощность приличная. Среднестатистическую саб 12шку будет играть.Цитата:
Сообщение от DimaSochi
У gena60 нужно спросить. Он частенько об аппаратуре teac упоминает. Напиши ему в личку, он думаю более детально опишет.
mc_kohctahtnh, Я как понял 2.5+сааб Без проца не построишь?
Построишь, но не будет "сцены"(если это не пьюппассив, но пока не заморачивайся)Цитата:
Сообщение от DimaSochi
Процессорная голова умеет задавать задержки звука на каждый канал. Т.е. задержки выставляют так, чтоб звук от каждого динамика приходил к тебе в уши одновременно.
Если голова не процессорная, то звук от каждого динамика будет приходить через разное время, в зависимости от удаленности каждого динамика от слушателя.
Еще как правило у процессорных ГУ или процев отдельно имеются развитые кроссоверы, которые делят весь спектр частот на диапазоны и направляет эти диапазоны частот строго на тот динамик, для которого они предназначены. Визуально вот
http://magnitola.org/pro-ostalnoe/99...na-palcah.html
2,5+саб это обозначает следующее

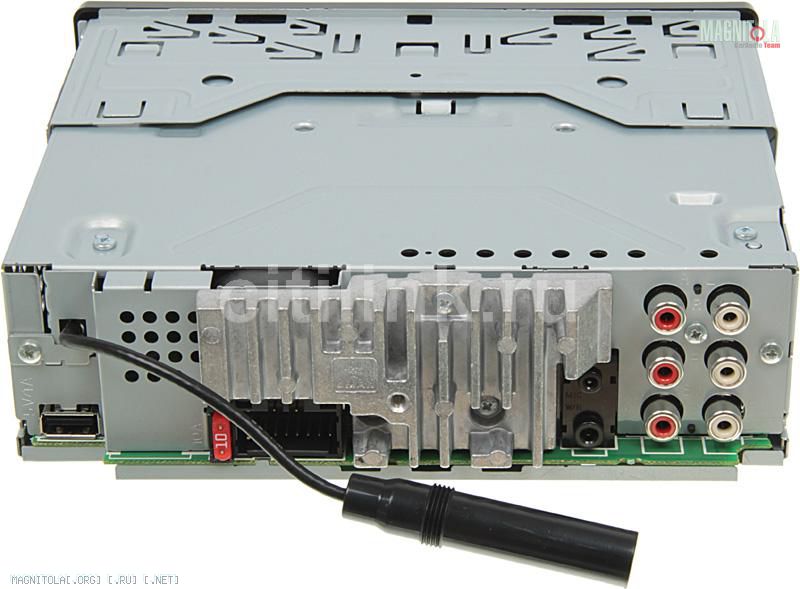

У ГУ как правило 3 пары тюльпанов
Вложение 765712
1 пара на саб+1 пара на миды +1 пара на пищалки.
Так вот при 2,5 полосной системе.
саб вешают на каналы саба
мидбас на канал мида
а вот серединки и твиттеры вешают на канал твиттера, соотвественно и задержка у них одинаковая, но так как их располагают плотную друг к другу на стойках Вложение 765714
то задержка у них получается примерно одинаковая.
Что же касается конкретно твоего вопроса, то постоишь и 3шка+саб построишь, но не сможешь построить сцену( сцена это когда закрываешь глаза и легко представляются образы на панели. Т.е. Вокалист по центру, барабан сзади у стекла и т.д.Цитата:
2.5+сааб Без проца не построишь?
mc_kohctahtnh, Я понял что это значит примерно.Но у меня пока не получается понять куда Девать родные кроссоверы пионера и как переделать кроссоверы для ivolga 2.5 mid.И у меня на магнитофоне 2 пары линейников так что думаю весь фронт через разветвитель тюльпанов.По крайней мере пока голову процессорную не найду
Кроссоверы переделывать не нужно.Цитата:
Сообщение от DimaSochi
Кроссоверы с подключенными ВЧ и СЧ подключить к 2ум каналам усилителя, включить для этих каналов HPF фильтр и накрутить ну скажем 400гц
НЧ подключить к оставшимся каналам без кроссоверов и включить там LPF и накрутить 400, 350 или 300. Там слушать нужно.
Понял что к чему?
Т.е разделение частот в области НЧ/СЧ проходит за счет встроенных фильтров усилителя(а не за счет общего кроссовера)
Соответственно у НЧ свой канал усиления у СЧ/ВЧ свой. Воломон?
А от ГУ все правильно. одна пара RCA тюльпанов пойдет на моноблок, другая, через Y-разветвители на макаудио(фронт)
П,С. На освободившиеся от НЧ клеммы кроссовера если не ошибаюсь подключают сопротивление в 4 ом, как бы замещаем нагрузку НЧ. Точно не скажу. Нужно шоб знающие люди проконсультировали
П.П.С
Надеюсь понятно, что:
ВЧ- это высокочастотник (твиттер, пищалка)
СЧ- Среднечастотник (середина)
НЧ- Низкочастотник( вуфер, мидбас)
mc_kohctahtnh, Просто МИДы кинуть напрямую ?а вч сч со своими кроссоверами Подключить в 2 остальных канала,как я понял,и резать фильтрами усилка
ИМЕННО:thank_you:))Цитата:
Сообщение от DimaSochi
mc_kohctahtnh, Спасибо.Скоро начну собирать.
