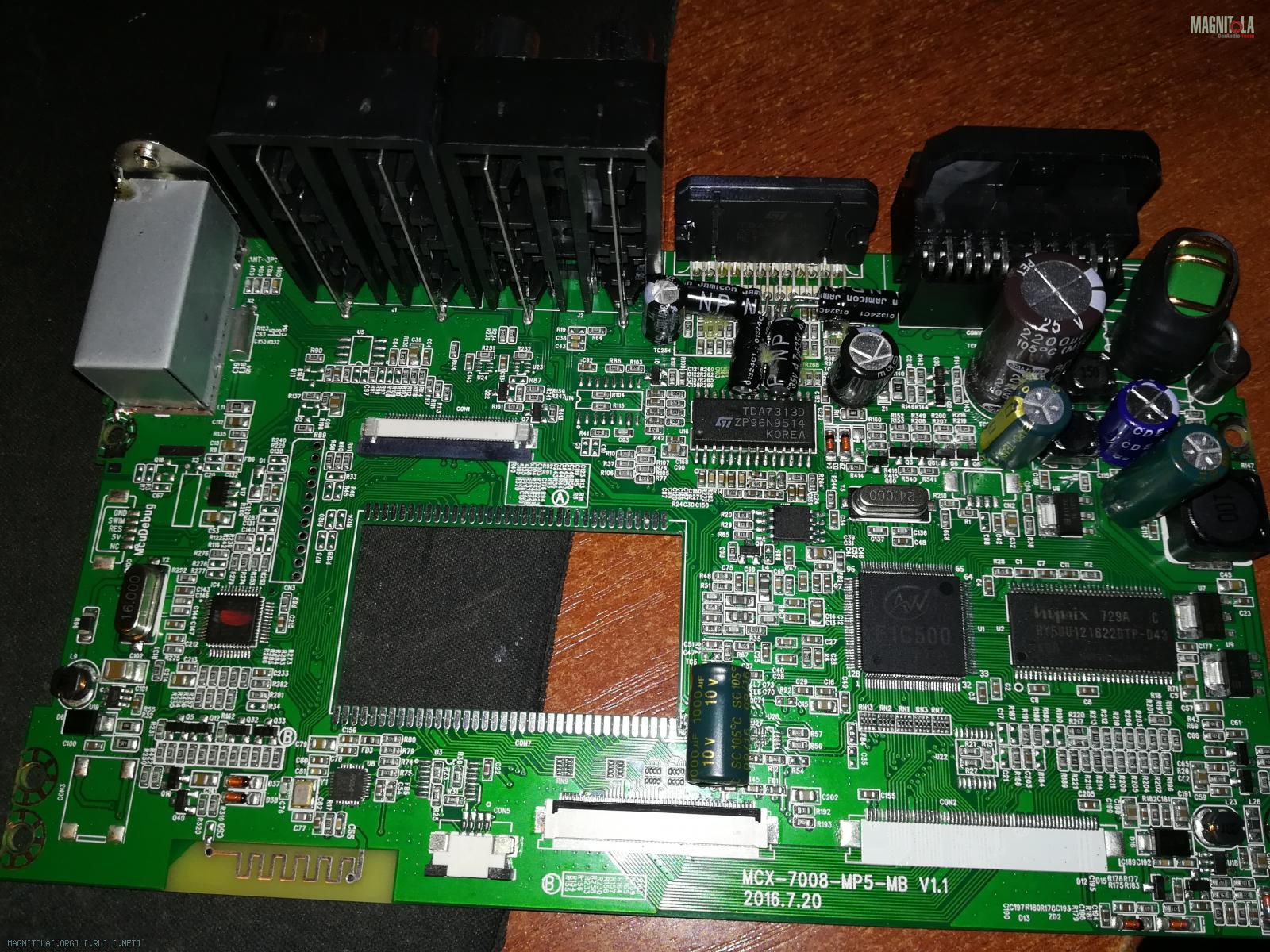

Всё , с платой наигрался ....пока :laugh1::
Вложение 1197656
Готов к "подпорке" питания ! Куда лучше подоткнуть ёмкости ? Что ещё ? Есть 4х10000мФ , надеюсь хватит ?:laugh1:
Подскажите ещё , как организована стабилизация напряжения в майфуне ....пожалуйста . А то , моих знаний не хватает :no2::laugh2:

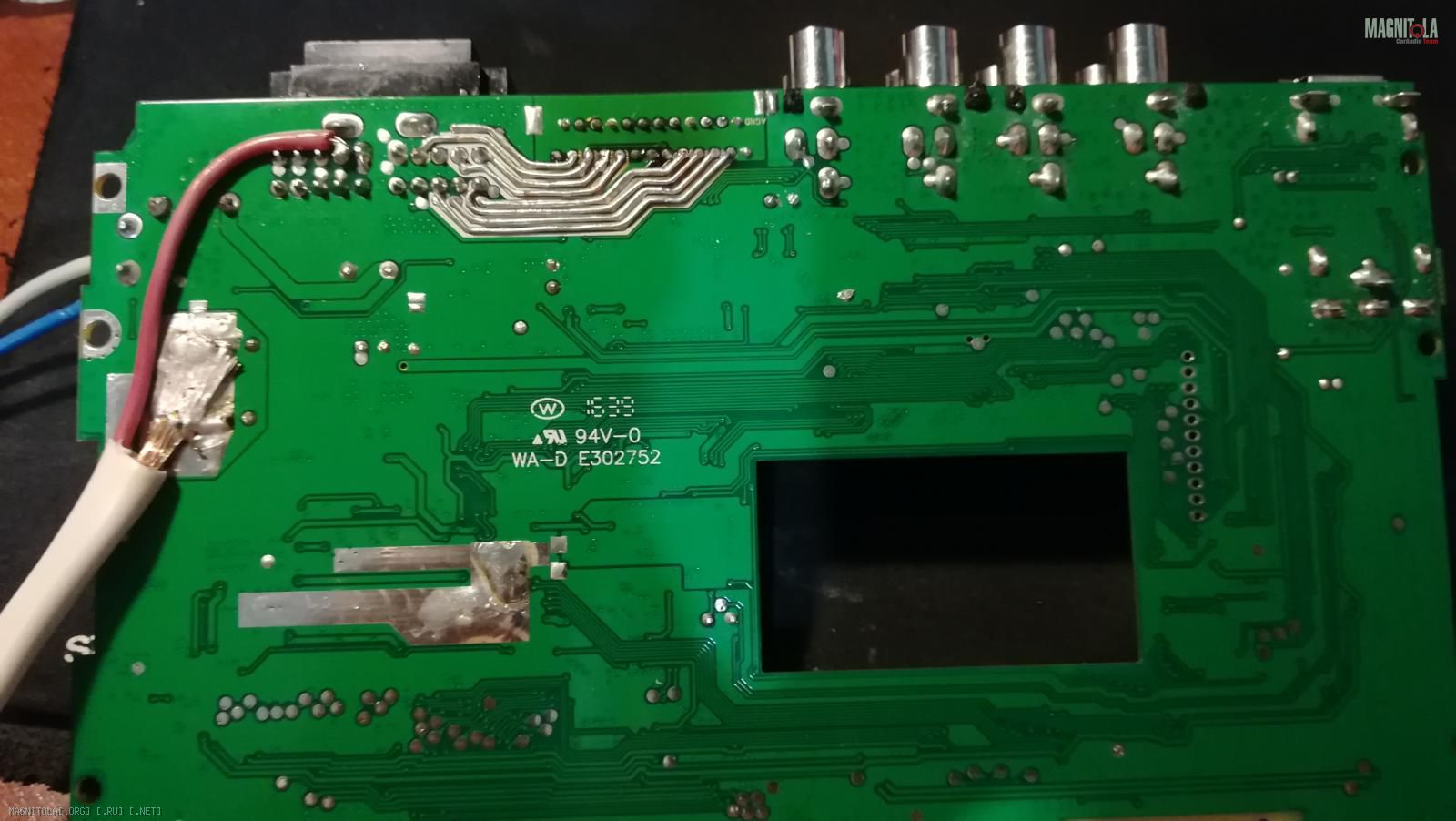

Дела двигаются потихоньку .Доделал "мелочи" на основной плате :
Вложение 1201574

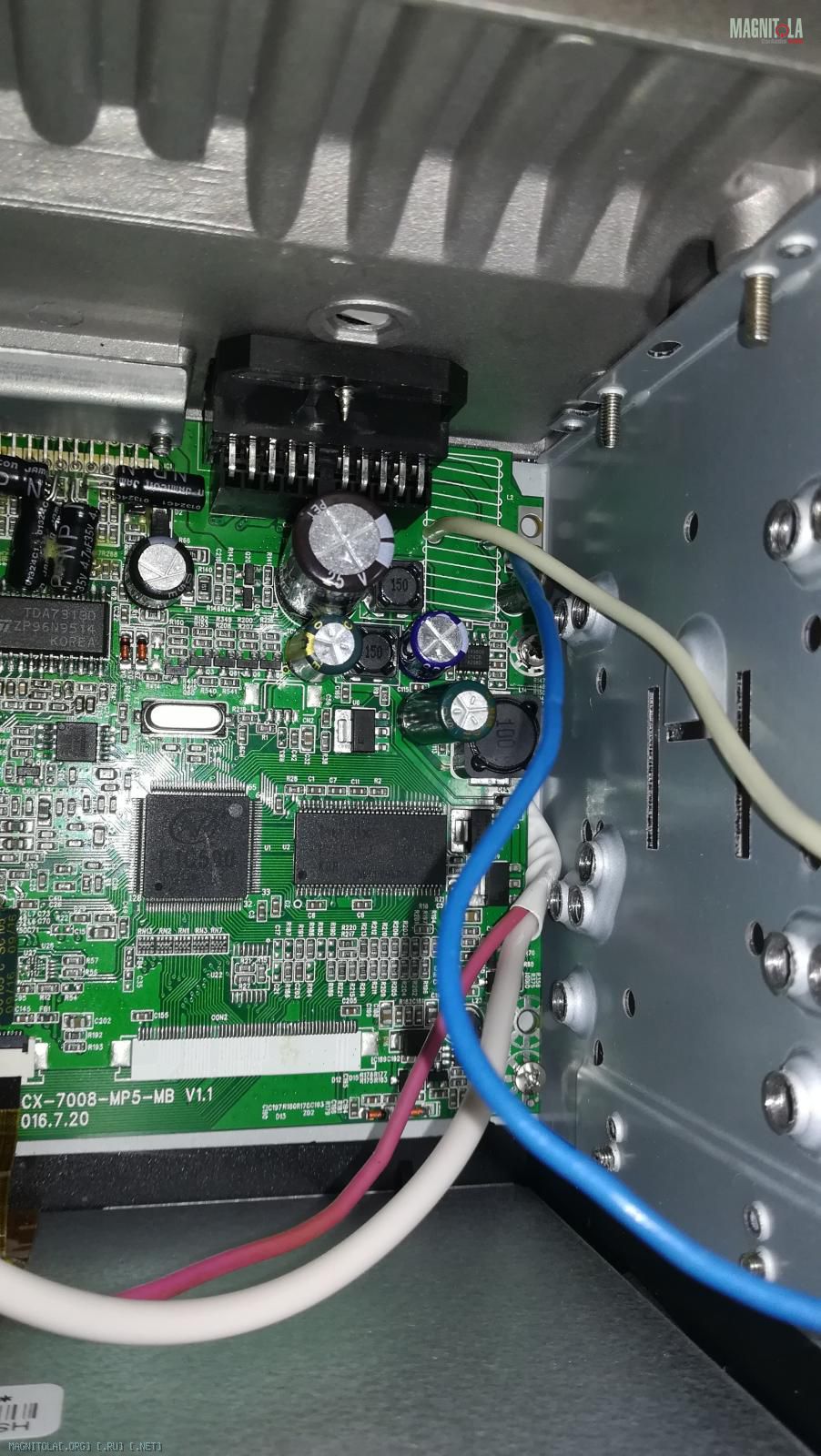

+ выкинул четыре провода на плату "подпора питания" :
Вложение 1201576

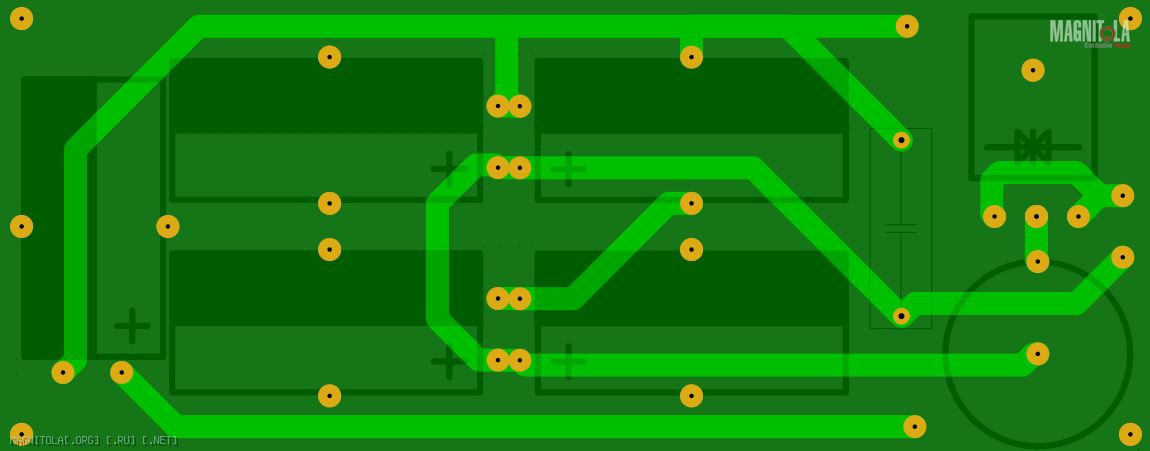

Благодаря небольшой доле плагиата ( % 99 , не больше )))) и несложной программке , получилось вот что :
Вложение 1201582Вложение 1201584
Осталось изготовить плату , распаяться и как-то закрепить "это хозяйство" на верхней крышке .
p.s. : ....кста , майфун собрал ( дроссель на "соплях" , остальные два "в воздухе") .......что примечательно .......работает !:eek::laugh1::laugh1::laugh1:
Чёт...а , последнее время , на работе "завал" , но мы ...движемся по-тихому :laugh3:.

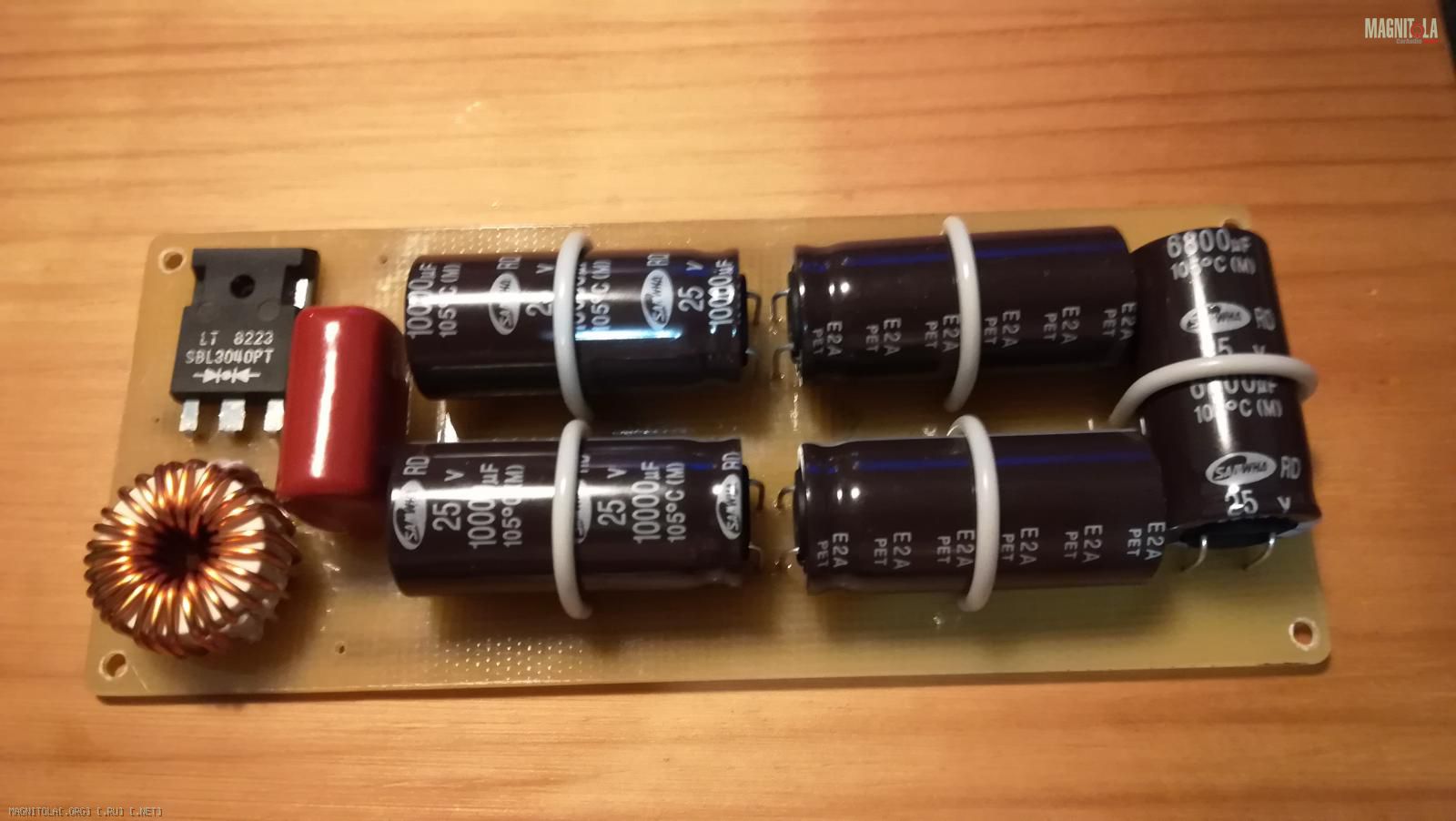

От лутилИ , от лудили ....припаяли :laugh3::
Вложение 1205278

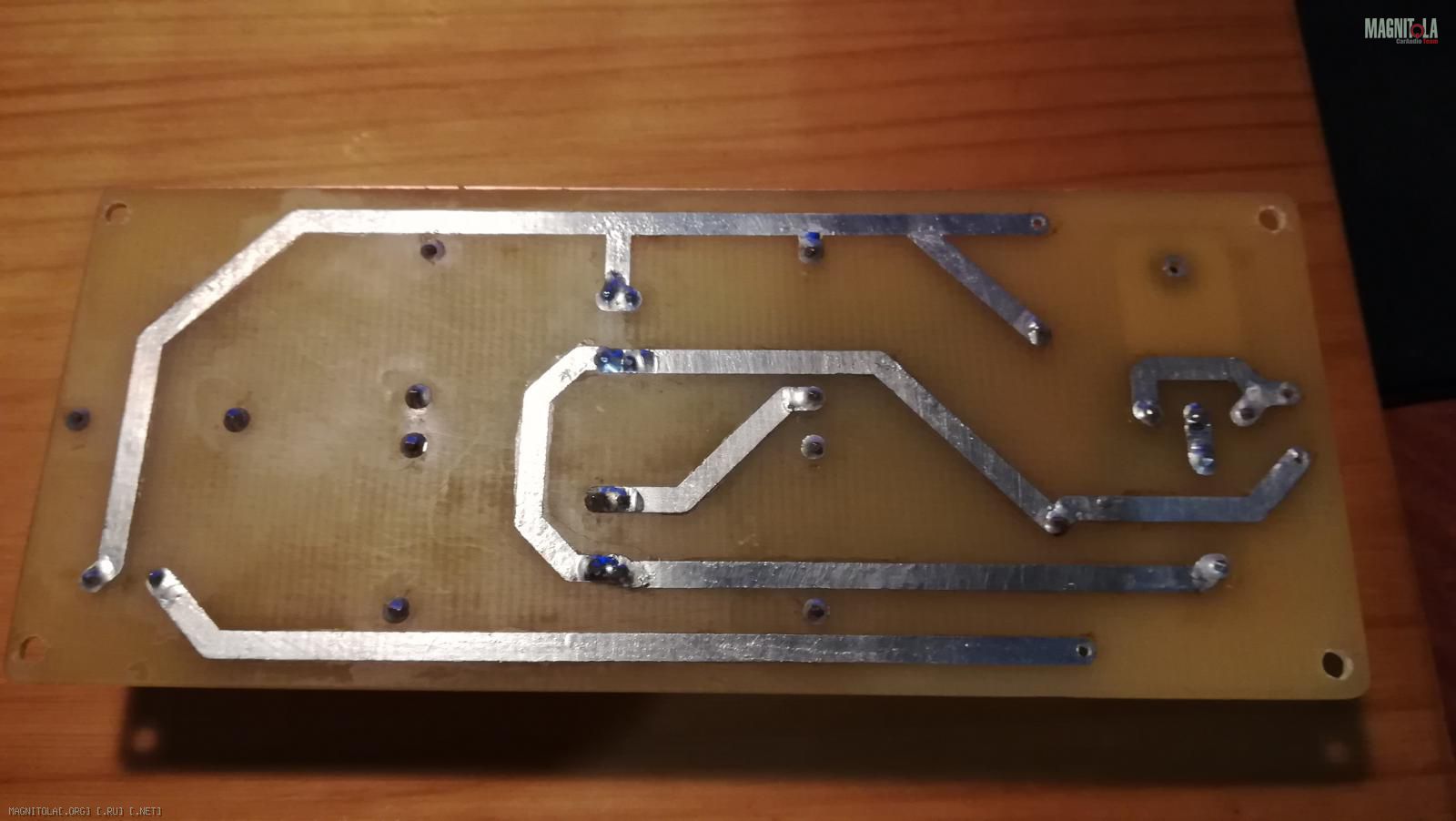

....кста , взял "на пробу" флюс FN255-RMA ,....понравился , даже очень ! Вот плата ( ещё не мыл , протёр "студенческой салфеткой":laugh3: только ) :
Вложение 1205280

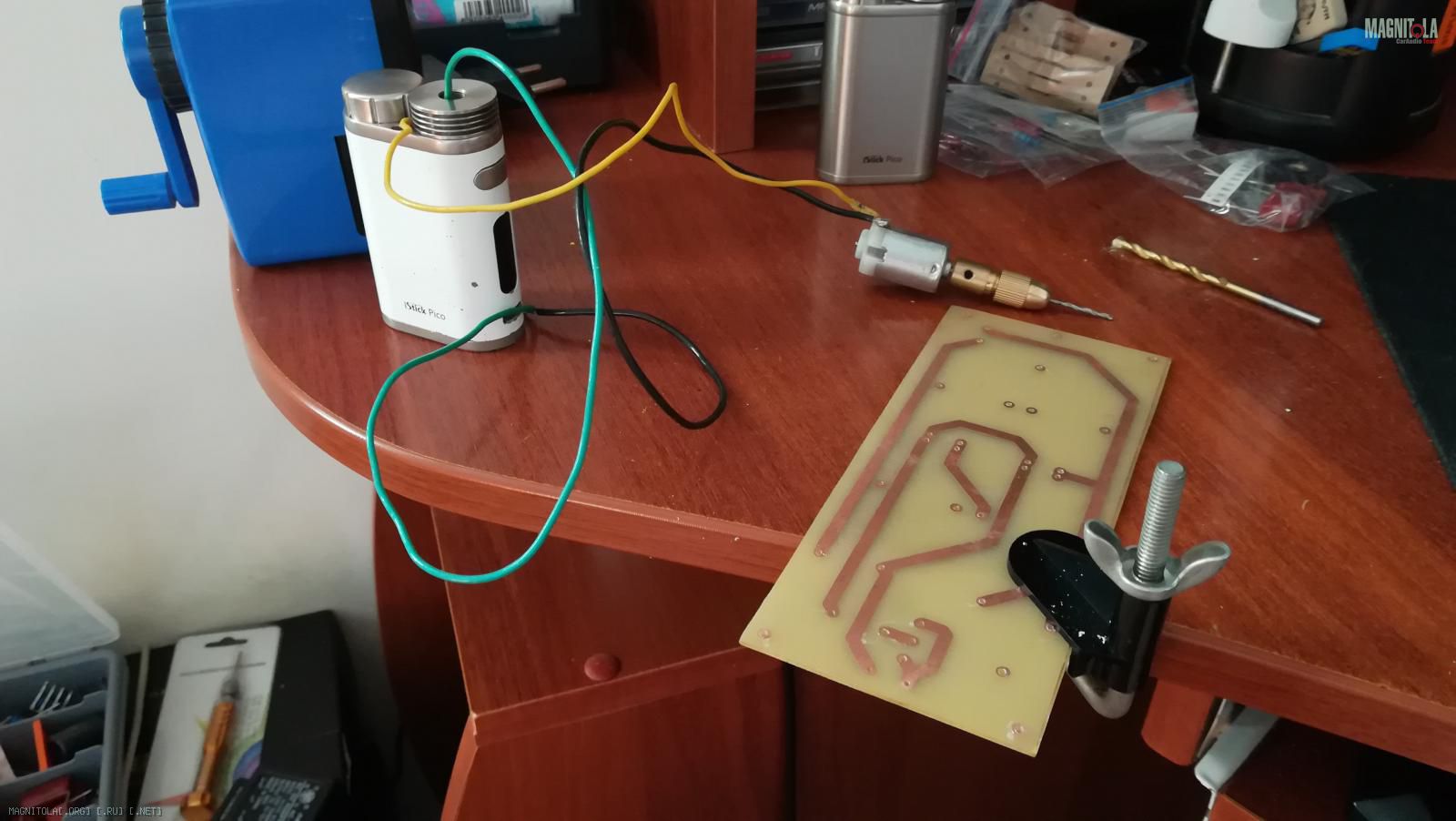

Ну и , напоследок ....сверлильный станок "привет вейперам" :laugh3::
Вложение 1205282
Следующий этап ....думаем : как эту "байду" закрепить внутри . ....да , по-крепче :laugh3:.
Доделал ....наконец-то))).Весь "тормоз" был в стойках , пришлось заказывать в ЧиД .

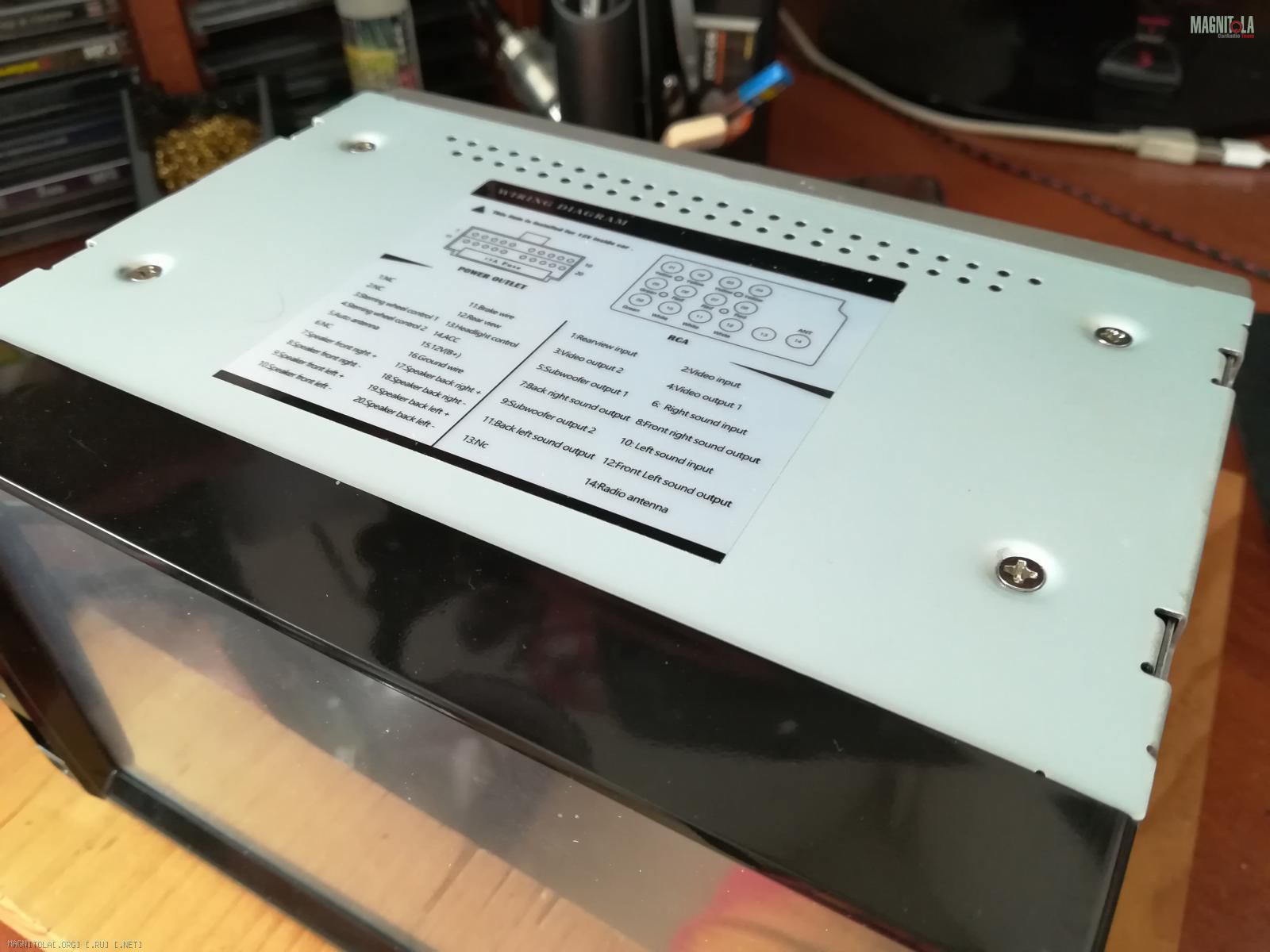

Приехали , 6мм латунь , резьба м3 . Разметился , засверлил , пробил немного , чтобы шляпки ушли в "потай" :
Вложение 1210388

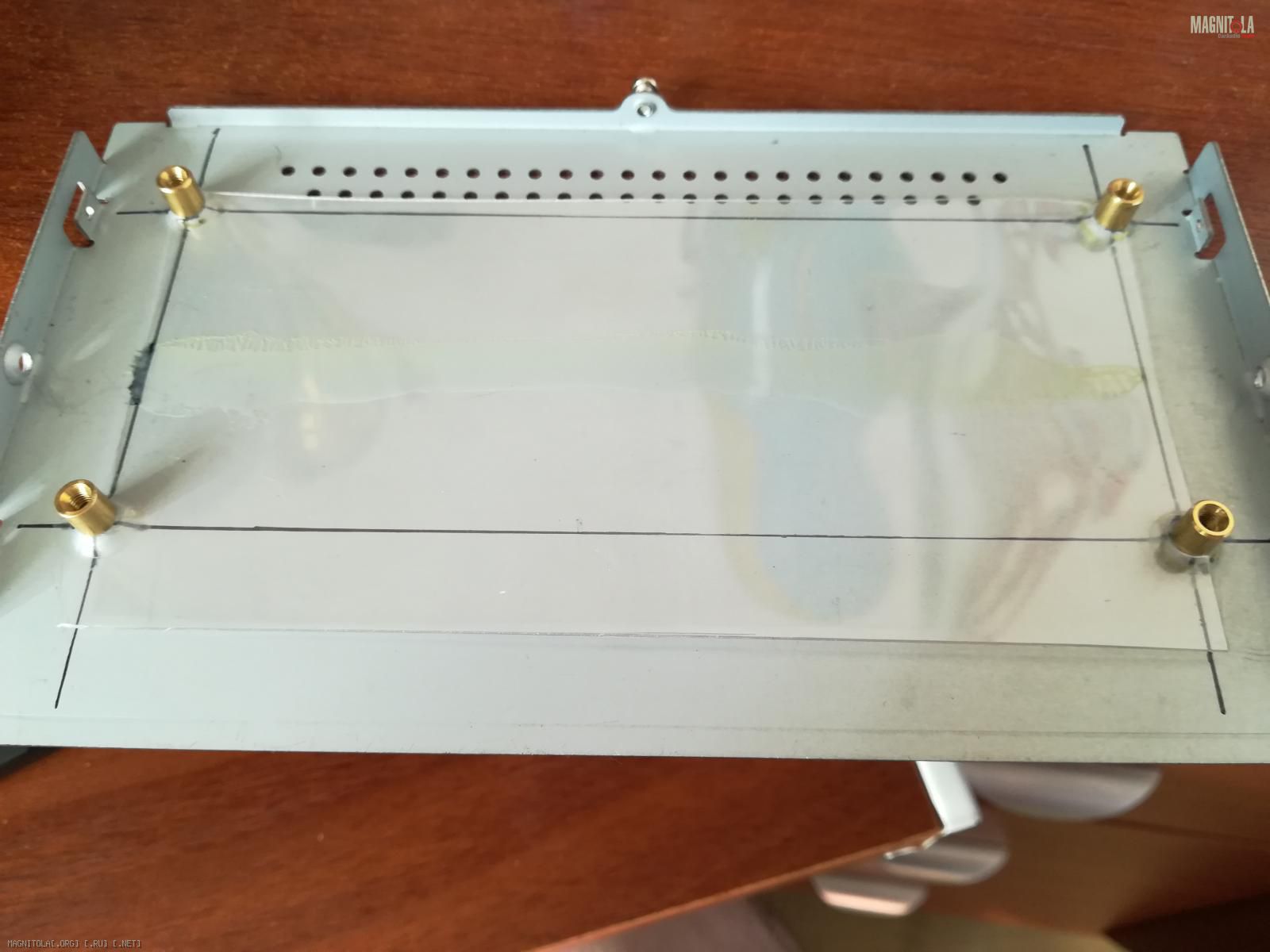

Нашёл пластик какой-то листовой , устроил электрозащиту ))):
Вложение 1210390 ....во середине прихвачена "момент"ом.

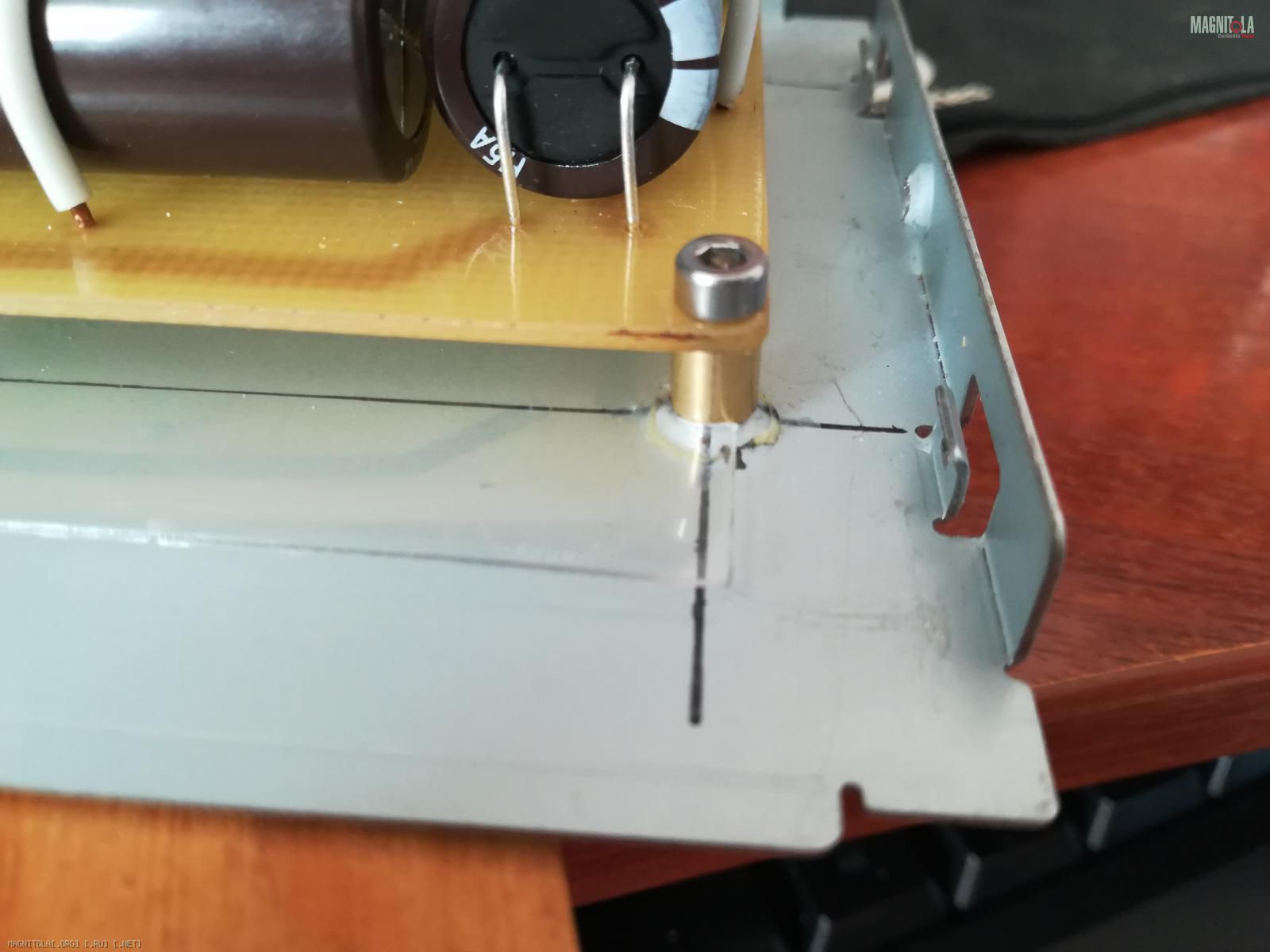

Подогнав винтики-болтики , прикрутил :
Вложение 1210392 .....для уверенности , чтобы не открутилось , в стойки капал тем-же "момент"ом и тогда затягивал .

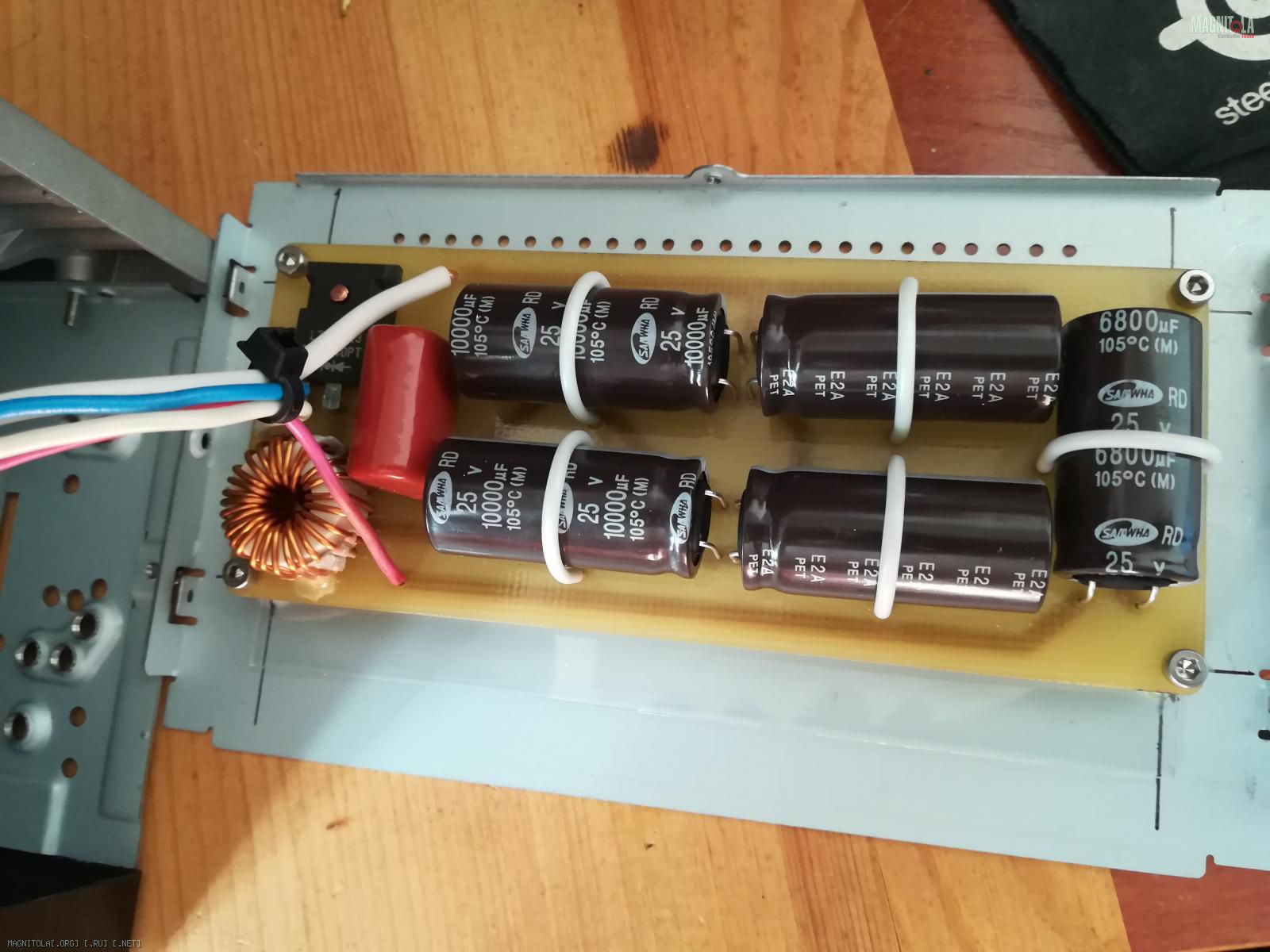

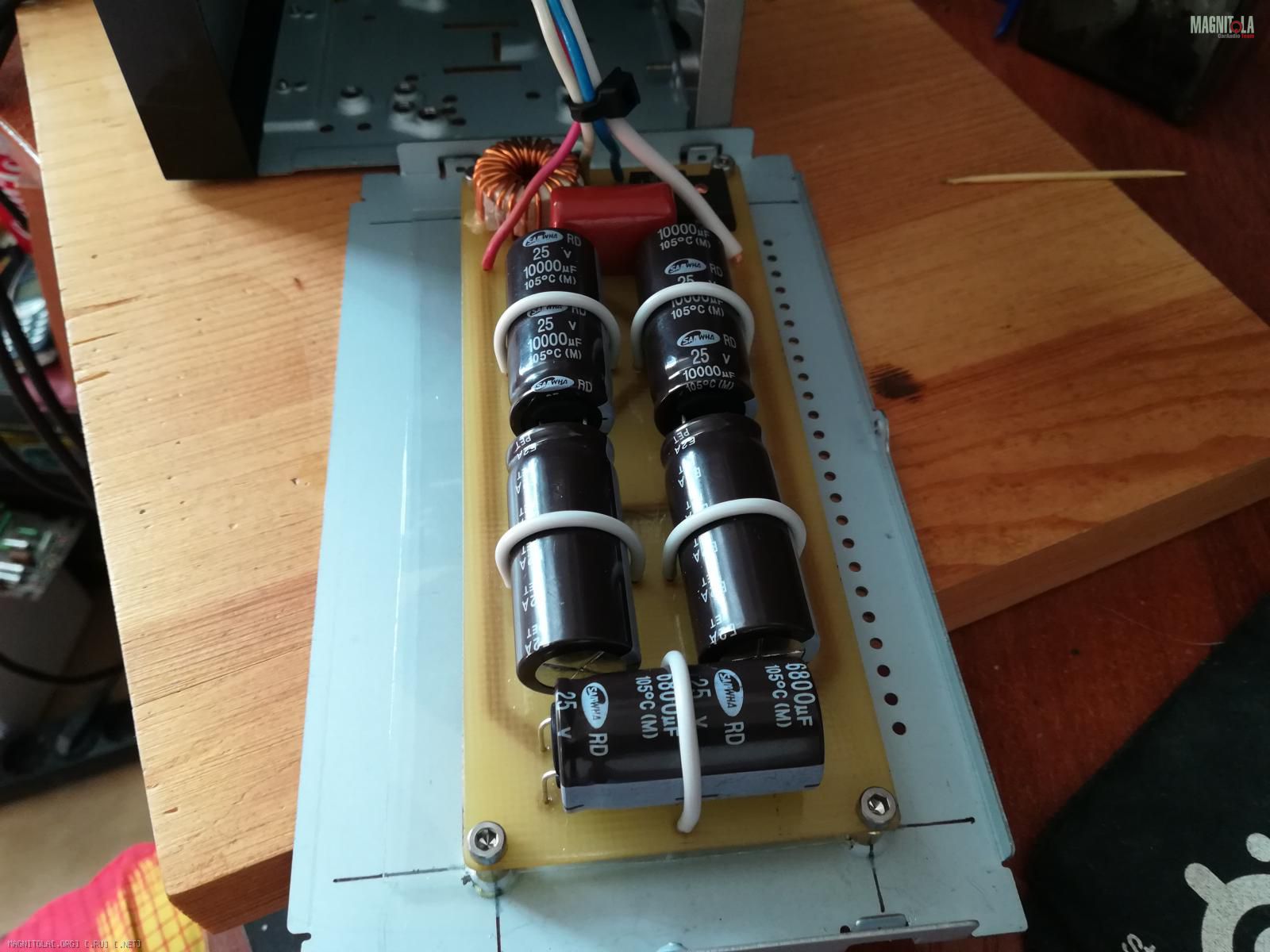

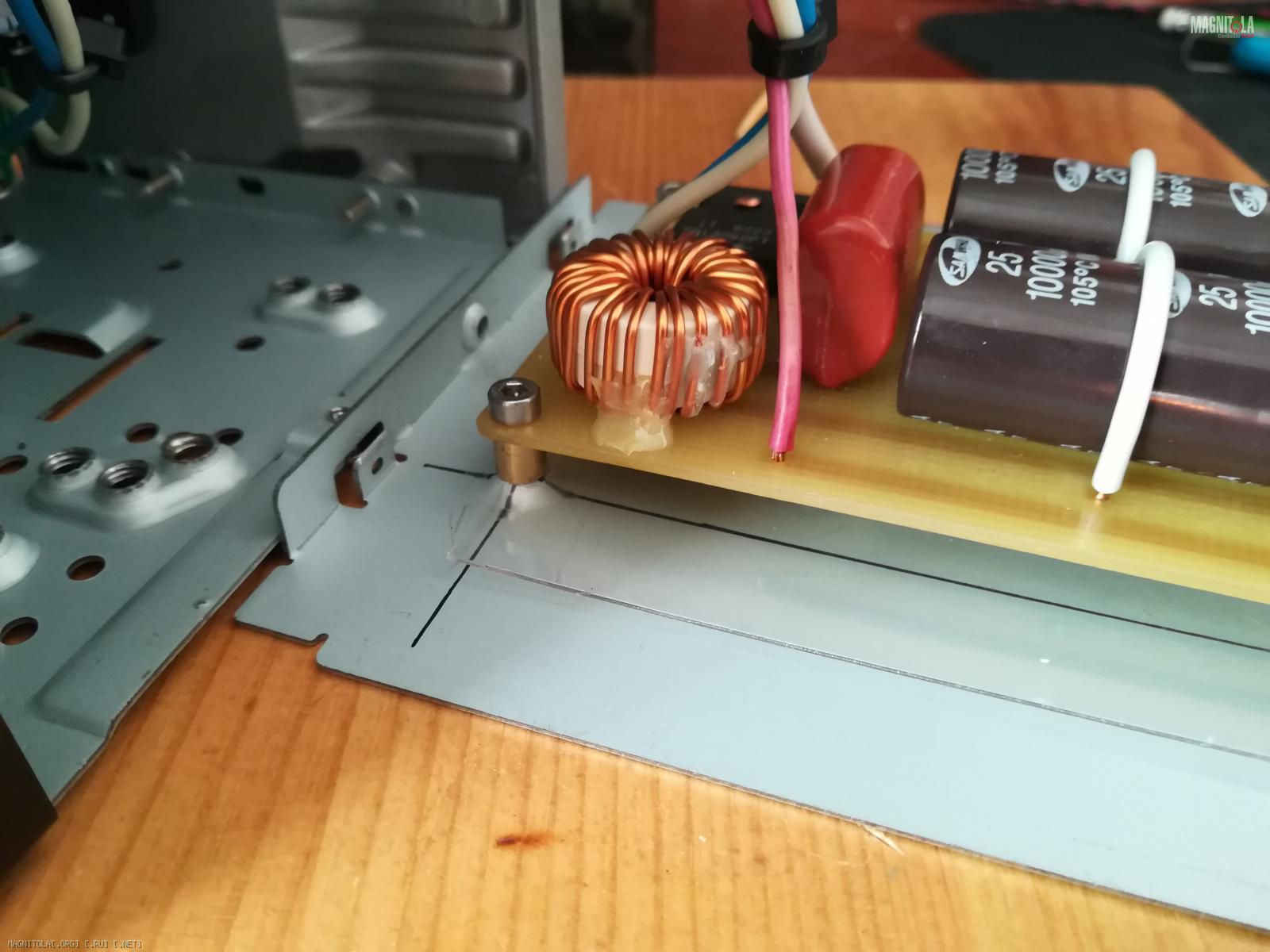

Ну и , припаяв провода .....пара фоток до сборки :
Вложение 1210394Вложение 1210396Вложение 1210398
Диод в АСС впаял , нашёл SR506 думаю хватит .

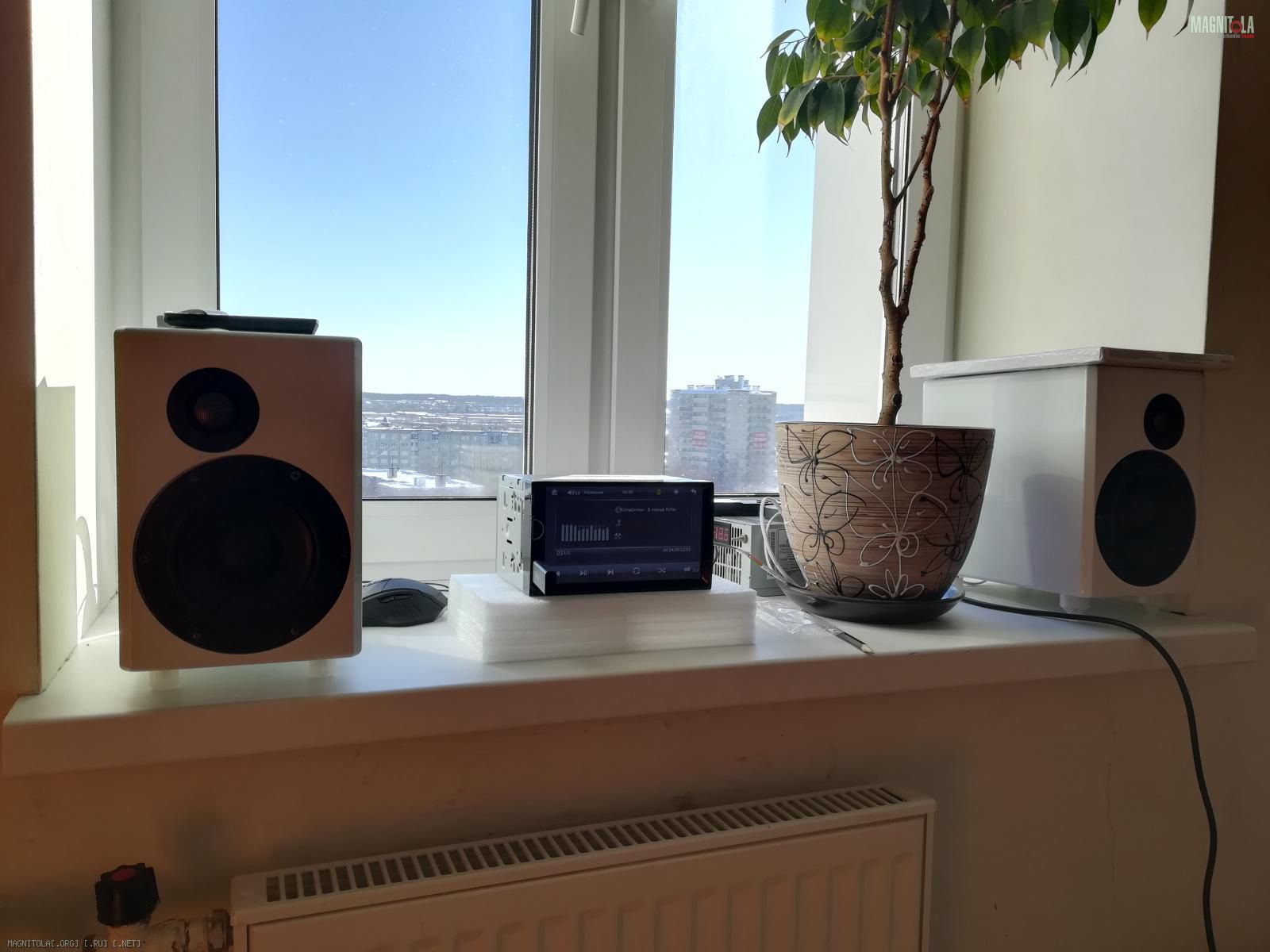

По-итогу : работает , что ваще удивительно прикладывая к моей "криворукости" . Тестирую , пока так :
Вложение 1210402
На повестке : подгонка в рамку и установка в авто .
Ашалел совсем.))) Эта чо за мелкогаварители у тя?))) смех и грех.)))
АСАлаб 5+1 , нормуль штуки )))
---------- Сообщение добавлено 08.03.2018 в 18:35 ----------
АСАлаб 5+1 , нормуль штуки )))
....а , чё ты у Тигуана трёшься ? ......уж , не поменял ли драндуль ?
