"Чешутся руки" или хочу твикнуть майфун ...

Прикупил в бюджетный инстал сиё чудо :

После прочтения съесть!

https://ru.aliexpress.com/item/Zeepin-7002-7-Inch-TFT-Touch-Screen-Double-Din-12V-Car-Multimedia-MP5-Player-with-Camera/32824785788.html

Вроде работает , но чешутся же руки .....аж не могу ))). Вскрыл :

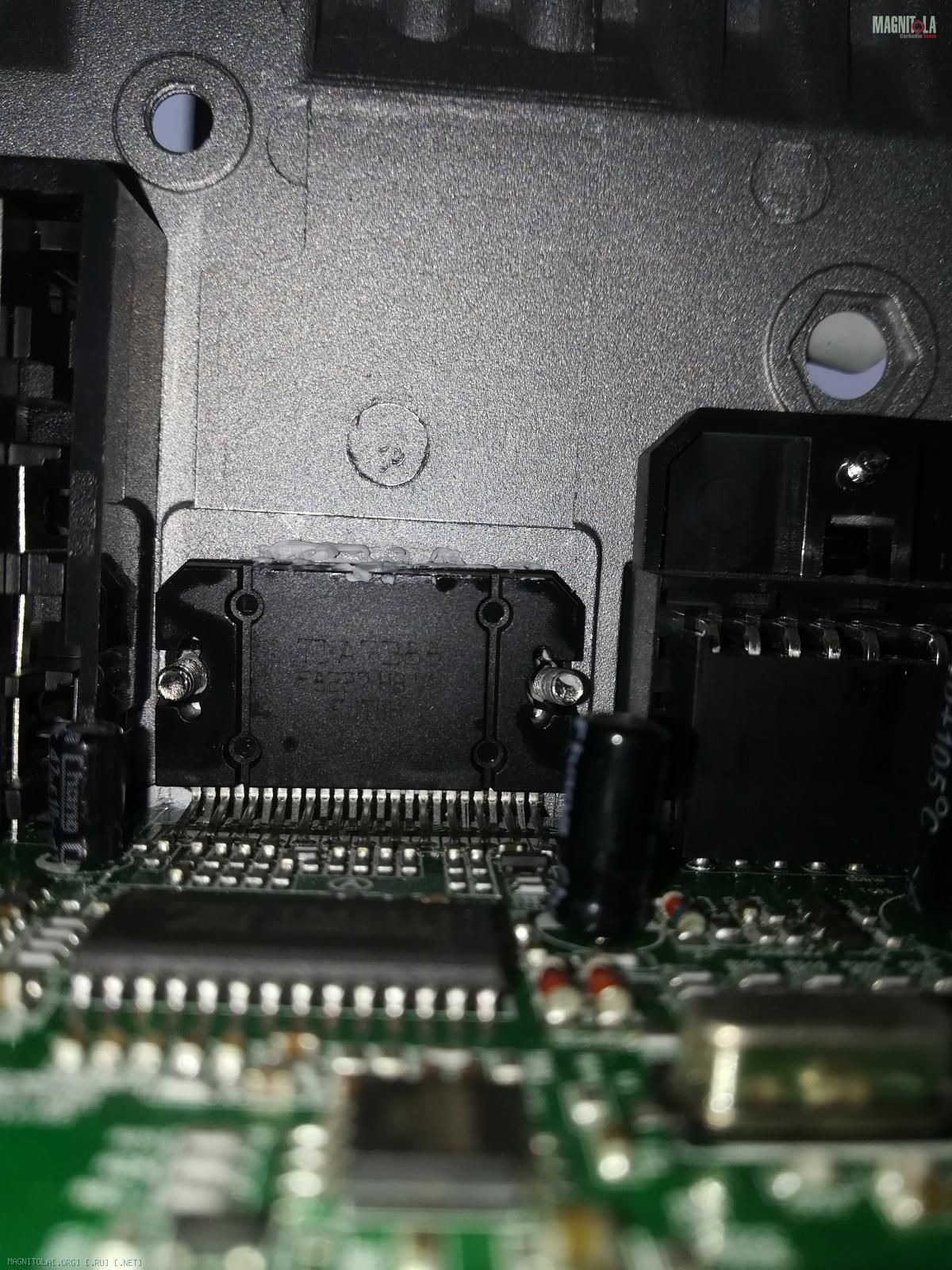

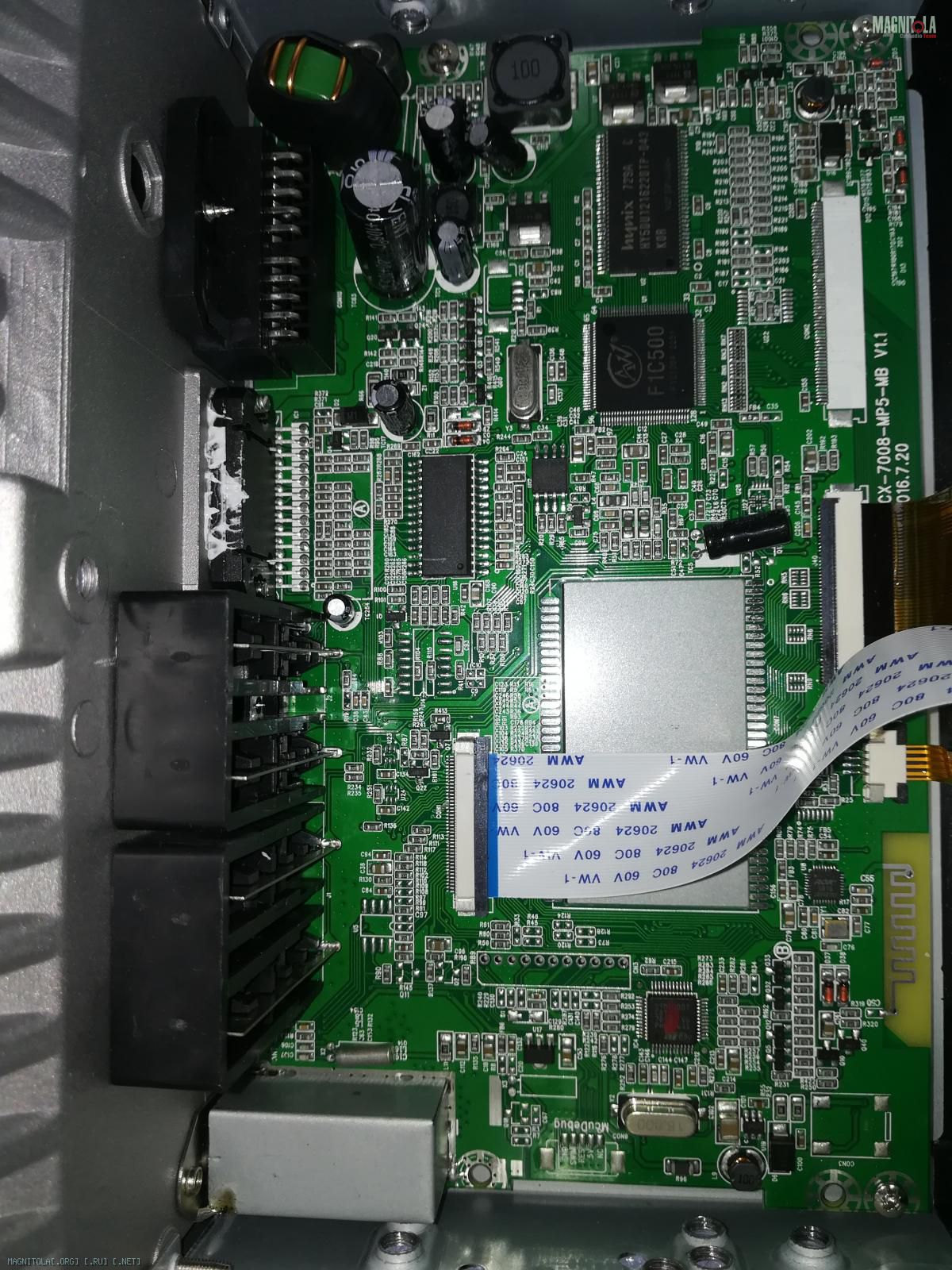

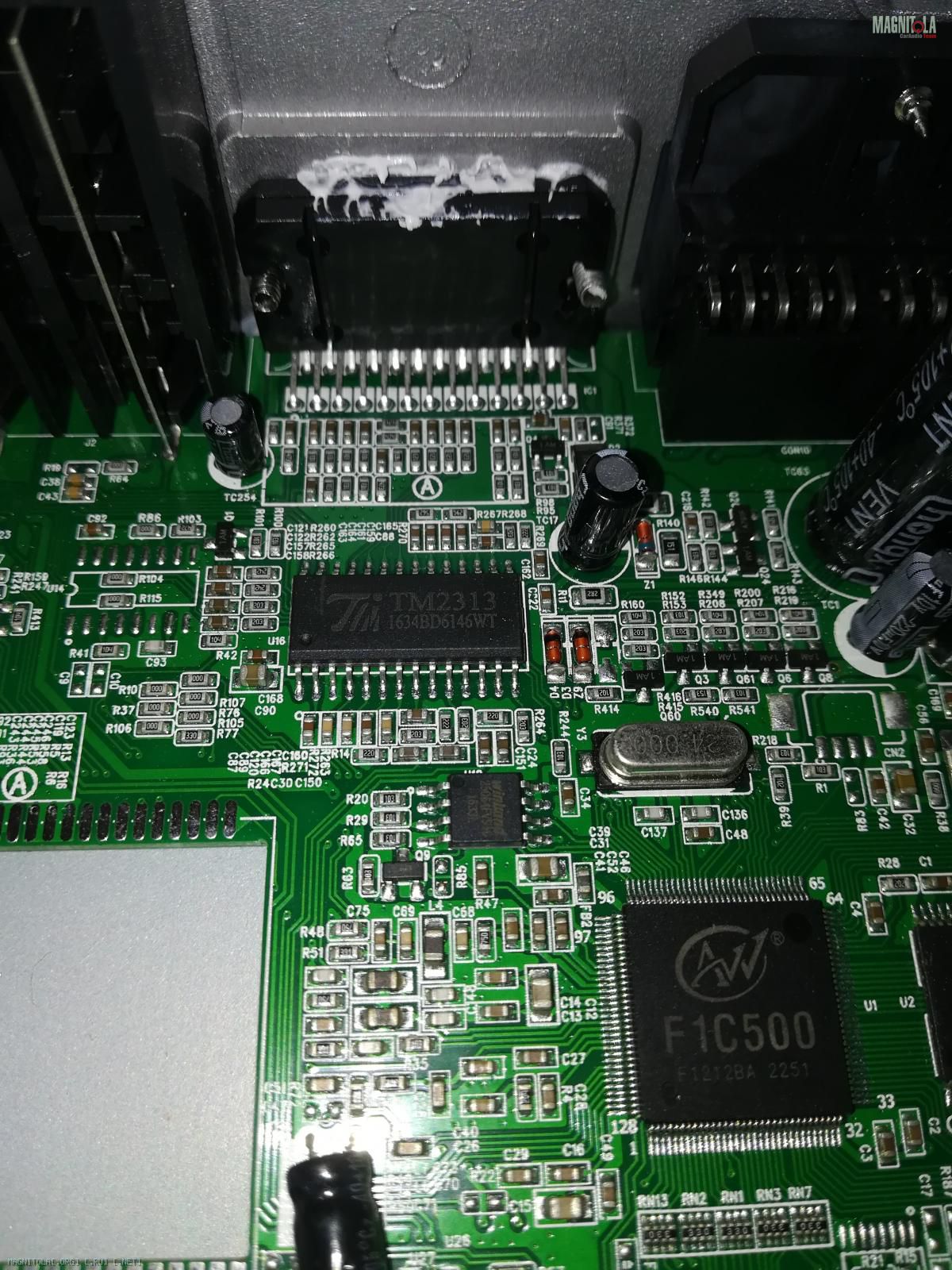

Вложение 1195924Вложение 1195926Вложение 1195928

Понял - надо ломать ))). С усилителем понятно 7850 , купили-едем .
С так называемым процессором(TM2313) - не хвалят .....вопрос : менять ? Почитал , советуют TDA7313D( есть у нас в продаже 132ры) .
И такой вопрос : тюнер как нибудь совершенствуется ? ( как-то не очень радио ловит ) ....
Пока так . Питалово и обвязка потом ......успею ещё надоесть глупыми вопросами ))).

100 просмотров !!! ...чё мнений нет ? !)))
Ладно , всё равно сегодня магазы не работают. Завтра ...
Будем брать 7313 и ,........по кандёрам вопрос .: Лучше пару по-больше , или сборка быстрее работает ? ...это про питалово .

Ну да, если глубоко не копать, а это и не подразумевается как я понимаю, то всё по питанию и микросхемы ИУМ верно. Замена штатного решения на 7850 в купе с хорошим подпором по питания даст по звучанию ощутимо. На ТМ2313 действительно жалобы в инете есть, но они в основном по поводу их надёжности, но и тут следует понимать о чём речь, о левоте. Т.ч. если всё одно хочешь поменять, то покупай тда7313д и ST и в нормальном месте, чтоб левоту или перепиленного китайпрома не купить...
По тюнеру сложнее, для его замены нужно знать точно какой стоит и от этого и вести изыскания более качественной его альтернативы.

Цитата:

---

Сообщение от FFZ

По тюнеру сложнее, для его замены нужно знать точно какой стоит и от этого и вести изыскания более качественной его альтернативы.

---

Не сегодня ,.....завтра придут микросхемы .Соответственно буду снимать плату ,.....как и где понять , какой модуль стоит ?

Приехали микрухи 7850 - хорошо ,.....да , похоже не совсем :dntknw:
Попался ролик :
https://www.youtube.com/watch?v=3G-_b2FwaWw
....померял свои , 3-5 нога 135Ом .
Знающие люди , подскажите ....палёнка ?

---------- Сообщение добавлено 06.01.2018 в 00:51 ----------

Далее ,....лежит "донор" - Альп 9870 . Разобрал окончательно :laugh3:( с расстройства ) . Еле выпаял микросхему УМ , стоит TB2904 ( Toshiba , все дела) . Измерил у неё - 6.0кОм ,....от так .
Возникает вопрос : искать правильные 7850 ( если эти не того ) или корячить 2904 ( переживаю за качество своей выпайки ( минут пять грел , пока выкорчевал:laugh3:) ?!

По микрухам мнений нет ....ладно.

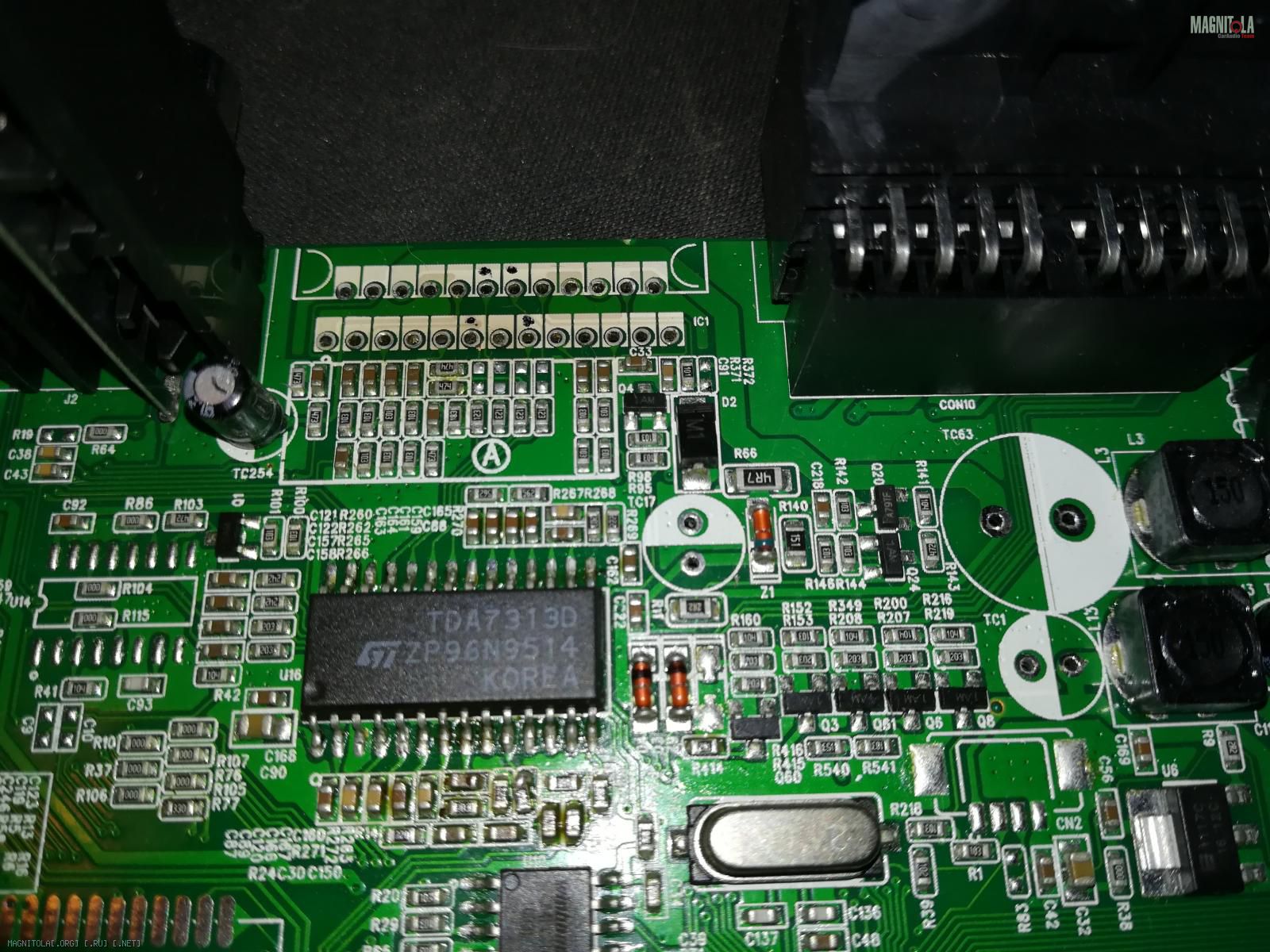

Поковырял немного плату , ща имеем такой вид :
Вложение 1197280
Истыкал всю плату мультимером , аж батарейку посадил ))). Как понял на усилитель , сигнал идёт через резистор+конденсатор . Выпаял кондёры , померял 1348нан , т.е. 1.3мФ.
Вопрос : что тулить ? Насколько понимаю , нужны или плёнка , или электролиты неполярные , ёмкостью 2.2 - 4.7 мФ и вольтажом от 16 ?
Какого качества нужны конденсаторы ? В доступности нет ничего вразумительного ....только Жамиконы нп , да плёнка китайская конских размеров ))).
По электролитам , которые на плате ( три 10/220 , один 16/100 , маленький не выпаянный 16/47 и два на 25v / 2200 , 220 ). Вольтаж оставляю , ....по ёмкости
10вольтовые : есть TEAPO 10/1000 ( ставим , что есть в заначке )))), не жирно ? ....или искать меньше ёмкость?
16вольтовые : есть JAMICON TK 16/330 , это вместо 100мФ . Вместо 47мФ есть TEAPO 16/100 и RUBYCON YK 16/220 .....какой лучше ?
25вольтовые: 220мФ заменю на 470мФ ( есть SAMSUNGи 85градусные) , а 2200 ёмкость оставлю , заменю только на SAMWHA RD + отдельно 4Х10000 таких же с шунтом 1мФ пропилена .
Пока такие планы ....всё ли верно ?
По RCA , оно мне не надо , просто интересный факт . Их на этой магнитоле шесть : фронт х2 , тыл х2 и саб х2 . Сигнал берётся с выхода ! усилителя , через резисторы и конденсаторы . Причём оба сабвуферных с правого тылового .....о!

Жень,ты чО ерундой маешься.
Менять проходные на интегральный усь ?
Оставь в покое,питание подопри и хватит.

Цитата:

---

Сообщение от Флекс 71**

Жень,ты чО ерундой маешься.

---

Наши руки не для скуки )))

Цитата:

---

Сообщение от Флекс 71**

Менять проходные на интегральный усь ?

---

Значит хватит жамиконов неполярных ?!)))

Цитата:

---

Сообщение от Флекс 71**

Оставь в покое,питание подопри и хватит.

---

....попса )))))))))

Цитата:

---

Сообщение от V.E.St

По микрухам мнений нет

---

Если внешних усилителей не будет,может замутить схему на тда7294?

После прочтения съесть!

http://www.joyta.ru/6625-mikrosxema-...ispolzovaniya/

Поет она хорошо. сделать ПН для нее.Место должно быть много в 2 дин.

Цитата:

---

Сообщение от Алексей алтай

Если внешних усилителей не будет,может замутить схему на тда7294?

---

Не вариант ,.....четыре микрухи с платами + радиаторы к ним + двуполярный БП . Точняк не влезет .
