Я в электронике вообще не шарю:) Нашел готовое решение в инэте, сделал плату, купил компоненты, прошил - все! Если интересно, то могу скинуть ссылку или файлы прикрепить к сообщению.
Вид для печати
Я в электронике вообще не шарю:) Нашел готовое решение в инэте, сделал плату, купил компоненты, прошил - все! Если интересно, то могу скинуть ссылку или файлы прикрепить к сообщению.
Скинь, пожалуйста.
Делал все, как здесь описано
Отвечу на главный вопрос темы. Получил сегодня на почте панельку для DXZ775USB. Состояние у нее так себе. Установил в DXZ788RUSB. В гнезде шатается. Если прижать, то часть кнопок работает, часть нет. Пока не могу с уверенностью сказать, почему. 90% что из-за несовместимости. Включить магнитолу удалось. Источник "воспроизведение с USB" определился как "Аксессуар". Выбрать можно только CD/MP3, радио и AUX. Громкость не регулируется, треки не переключаются и т.д. Короче работать полноценно с панелью не удалось. Есть надежда, что она просто не вполне исправна. Буду разбираться.
Моя панелька (от 785-й) тоже сначала не работала, но после разборки и чистки платы и контактов спиртом, все функции восстановились.
ЗЫ Похоже, что все-таки есть какие-то различия в панельках 7-го и 8-го годов.
Короче, итог. После чистки все кнопки заработали. USB в качестве источника выбрать невозможно. Если USB был включен ранее родной панелькой, 775 отображает ACCESSORY и музыка воспроизводится. Дальше копаться стало лень. Мне главное, чтобы громкость регулировалась.
Как и обещал, отчитываюсь о проделанной работе.
Вложение 462324

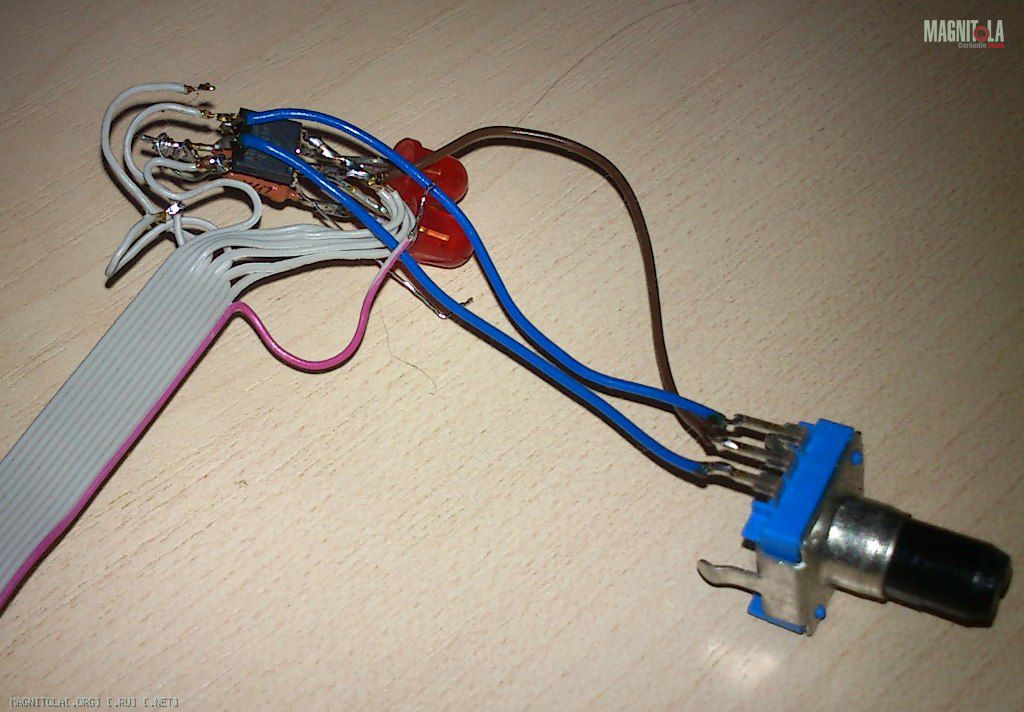

Новая версия преобразователя на Attiny 13 вместе со шлейфом программатора. Сегодня закончил прошивку. Завтра, если время будет, подпаяю в панельку и испытаю.
Вложение 465478
Ну вот. Испытания немного затянулись. Сразу нифига не заработала приблуда. Пришлось помучиться и программу подкорректировать не раз. Сегодня, наконец, доделал и проверил. Работает! Пока что требуется 4 детали: контроллер, энкодер и 2 транзистора. Потом попробую без транзисторов сделать. А то больно они мелкие, возиться с ними... Но теперь главный приоритет - изготовить новый корпус для панели!
Кому интересно - обращайтесь. Поделюсь прошивкой.
Мне интересно! И если можно, то хотелось бы с подробностями (какая микросхема и т.д.).Цитата:
Сообщение от Yrust

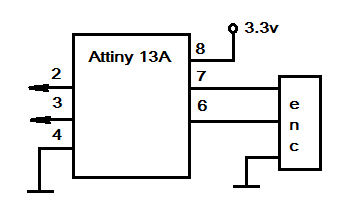

Вот документация. Транзисторы можно любые МОП. Я использовал 2N7002L.
Вложение 465656
Вот так транзисторы подключать. К затворам выходы 2 и 3 микроконтроллера.
Вложение 465670

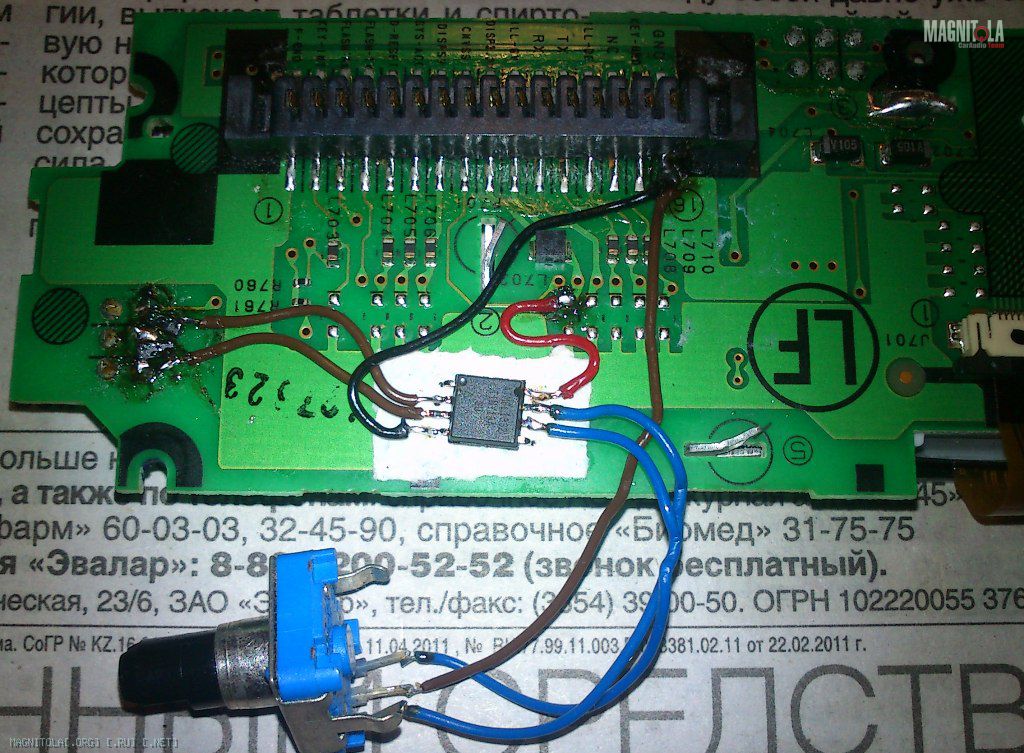

А откуда брать питание - видно на картинке.
Вложение 465672
Тут прошивка.
Вложение 465658
