Вложение 470350

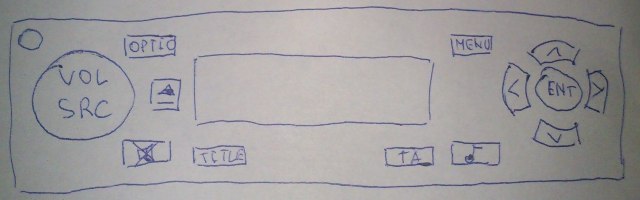

Вот набросал примерный эскиз панельки. Покритикуйте.
Вложение 470352

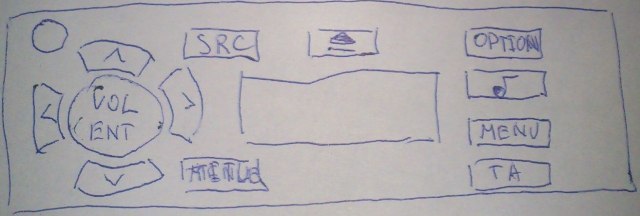

А вот другой вариант, где органы управления слева сконцентрированы.
Вид для печати
Вложение 470350
Вот набросал примерный эскиз панельки. Покритикуйте.
Вложение 470352
А вот другой вариант, где органы управления слева сконцентрированы.
Я думаю, что второй вариант будет неудобен. Хотя, если сделать утапливаемую крутилку громкости, то можно попробовать.
Ну вот, экспериментально проверили совместимость панелек европейца и американца (778 магнитола и 775 панель). Они полностью совместимы. Дождусь, когда придет ко мне плата от 788 панели и займусь изготовлением панели с энкодером. Будет 2 панели, родную ломать не придется.
Есть продвижения в задуманном?:smile3:
есть мысли, тоже поменять кишки штатки на 788ю.
Продвижения пока заключаются в том, что получил вторую панельку. Переделкой еще не занимался, отложил до зимы. Чем дальше, тем больше 788-я мне нравится. Управление очень удобное, особенно по сравнению со многими современными однодиновыми. Вот единственная хотелка - энкодер.
http://www.pyclan.com/index.php?opti...d=28&Itemid=31Цитата:
Сообщение от Yrust
Но именно на Кларе у меня не заработало. Видимо, на выходе микросхемы эсть какое-то сопротивление, которое воспринимается Кларой, как замыкание контактов кнопки.
Схема-то у меня уже готова и отлично работает. Осталось только панельку изготовить. Но пока этим заниматься нет времени.
---------- Сообщение добавлено 15.09.2014 в 12:38 ----------
Tim635, чтобы ваша схема заработала, подключите ее к панели так, как это сделал я. Если длительность импульсов будет достаточной (время сразу максимальное ставьте), все заработает.

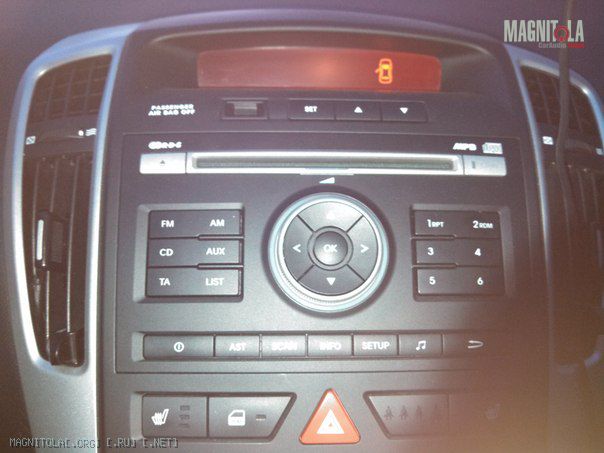

Как думаете, в такое гу удастся имплонтировать органы клары? проблема скорее всего будете только с дисплеем
