Ремонт усилителя, помогите разобраться

Цитата:

---

Сообщение от Puaro

они и должны греться-это нормальное для них состояние.

---

Добавлю только,что это источник питания пред усилителя-если нагрев для жарки картошки-тогда подозрительно ,а если горячие не надо забивать голову.На выходных транзисторах(усилителя мощности) померить напряжение между Б-Э,оно должно быть одинаково в пределах 0,4-0,6В в зависимости от схемы(разброс указан общий,главное все одинаковые показания на всех каналах и транзисторах).,

Цитата:

---

Сообщение от demin198

Evgen91187, схему на форуме dls попросите, они высылают обычно. мне на ра30 отправляли.

---

Спасибо, написал на форуме.

---------- Сообщение добавлено 20.02.2013 в 20:33 ----------

Цитата:

---

Сообщение от Puaro

они и должны греться-это нормальное для них состояние.

---

Но не до такой степени. И резистор 0.25 Ватт цвет поменял от нагрева.

---------- Сообщение добавлено 20.02.2013 в 20:36 ----------

Цитата:

---

Сообщение от gena60

Добавлю только,что это источник питания пред усилителя-если нагрев для жарки картошки-тогда подозрительно ,а если горячие не надо забивать голову.На выходных транзисторах(усилителя мощности) померить напряжение между Б-Э,оно должно быть одинаково в пределах 0,4-0,6В в зависимости от схемы(разброс указан общий,главное все одинаковые показания на всех каналах и транзисторах).,

---

Нагревается секунд за 30, пальцем не удержишь. Завтра промеряю напряжение Э-Б.

Цитата:

---

Сообщение от Evgen91187

Нагревается секунд за 30, пальцем не удержишь. Завтра промеряю напряжение Э-Б.

---

Померил?Когда резисторы греются дым и копоть не идет?Импортные резисторы не чета отечественным,размеры одинаковые,а мощность разная и выше при одинаковых.,

Цитата:

---

Сообщение от gena60

Померил?Когда резисторы греются дым и копоть не идет?Импортные резисторы не чета отечественным,размеры одинаковые,а мощность разная и выше при одинаковых.,

---

Не, деревья пилял целый день)))

Ни дыма ни копоти нет, но маленький резистор цвет поменял, значит грелся до ненормальной для него температуры.

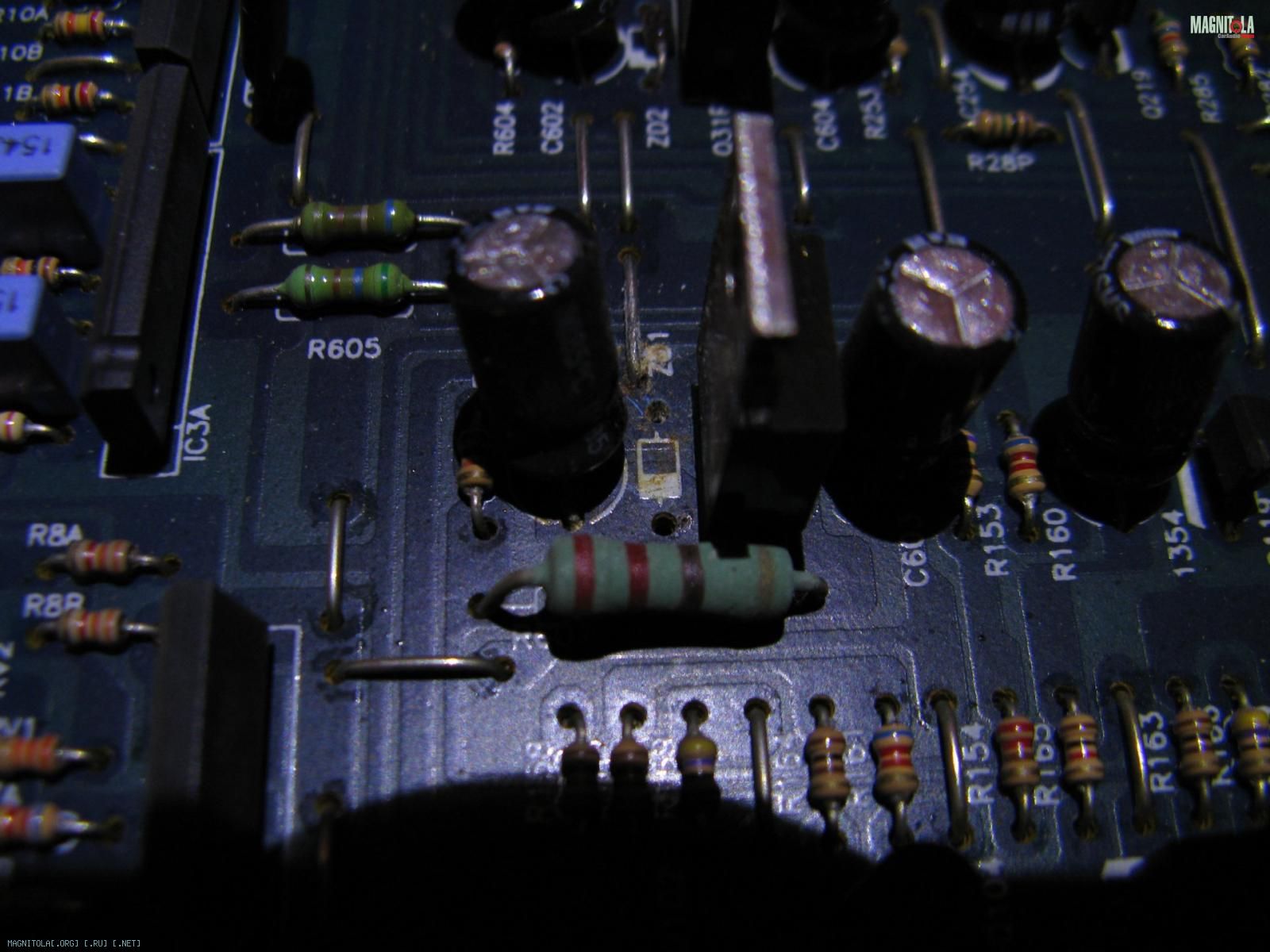

Который чуть выше R605
Вложение 345266

Померял, когда только включил везде было около 0.58-0.59В. Через минуту 0.6-0.62В.

Цитата:

---

Сообщение от Evgen91187

Ни дыма ни копоти нет, но маленький резистор цвет поменял, значит грелся до ненормальной для него температуры.
Который чуть выше R605

---

Ничего страшного,у тебя сгорел стабилитрон и в этот момент мог и перекос быть,поэтому и нагрелся и подгорела краска немного(если омическое сопротивление в норме,можно не заостряться на это мысли).

Цитата:

---

Сообщение от Evgen91187

Померял, когда только включил везде было около 0.58-0.59В. Через минуту 0.6-0.62В.

---

Если U б-э не увеличивается, по истечении времени,на порядок(минут 10,30 и т.д.),тогда все в пределах нормы их работы.,

Цитата:

---

Сообщение от gena60

Ничего страшного,у тебя сгорел стабилитрон и в этот момент мог и перекос быть,поэтому и нагрелся и подгорела краска немного(если омическое сопротивление в норме,можно не заостряться на это мысли).

---

Омически все в норме, совпадает с полосками.
Но он и сейчас сильно греется...
Ладно, буду пробовать включать на долго, или будет работать, или дым пойдет.

Цитата:

---

Сообщение от Evgen91187

Омически все в норме, совпадает с полосками.
Но он и сейчас сильно греется...
Ладно, буду пробовать включать на долго, или будет работать, или дым пойдет.

---

Включай на прогон и не бойся- на холостом ходу без нагрузки,она не влияет на эти цепи-должно быть все нормально(забыл спросить + и - 15 вольт выдает источник ?).,

---------- Сообщение добавлено 22.02.2013 в 20:03 ----------

Еще посмотри операционники по этой цепи,может один хандрить и потреблять больше положенного-пройдись еще раз по цепи нагрузки(ранее об этом писал уже).,

Блок питания выдает -44В, и 29В. Какой-то перекос.

Цитата:

---

Сообщение от Evgen91187

Блок питания выдает -44В, и 29В. Какой-то перекос.

---

да нет, это не какой то, это ППЦ какой перекос :(.
