Ремонт усилителя, помогите разобраться
Прошу помощи с ремонтом усилителя DLS MA2100.

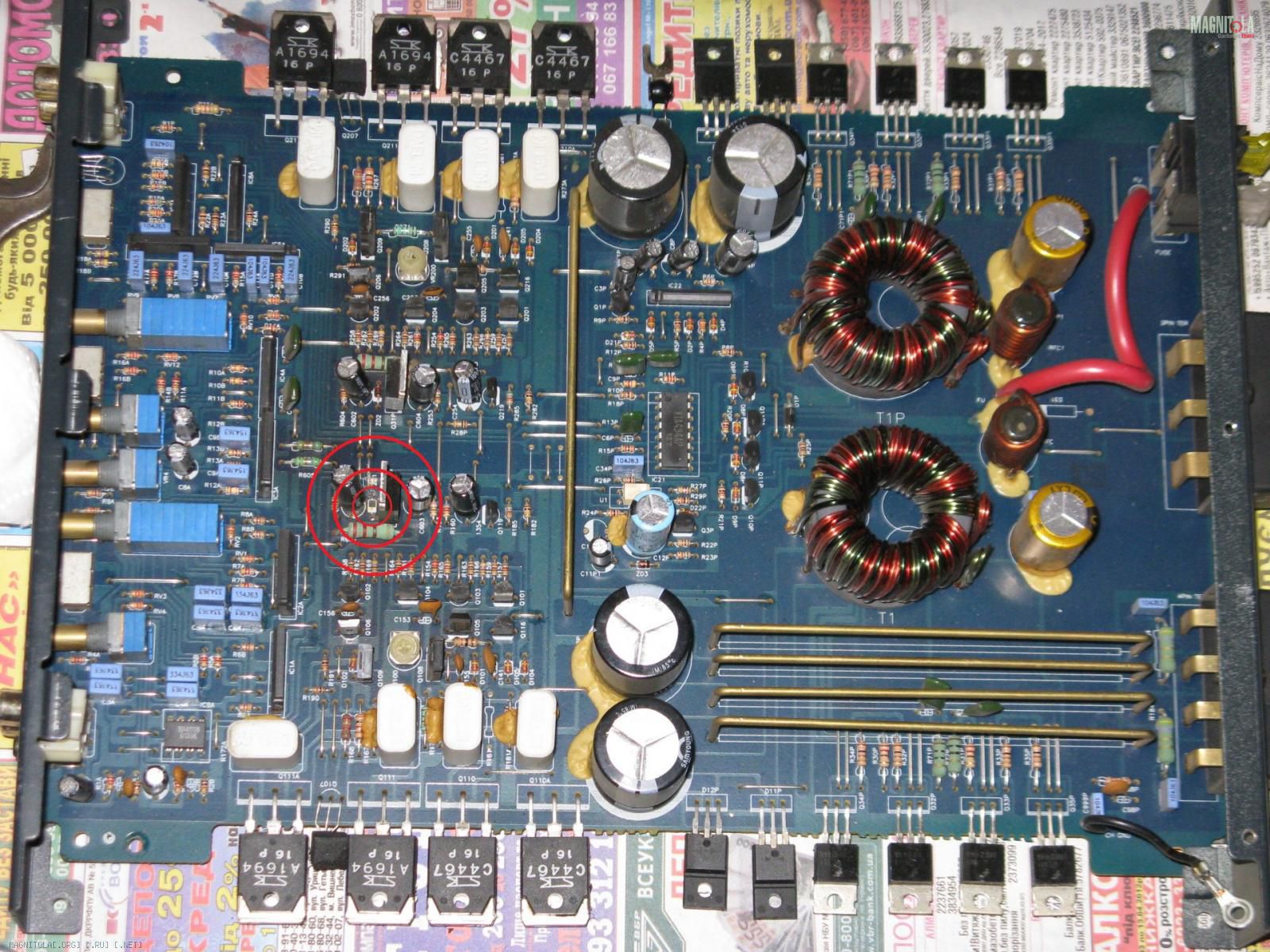

Плохо работал, отключался, решил разобрать посмотреть. обнаружил один сгоревший толи стабилитрон толи диод (на фото обведён красным). паяльник в руках держать умею, прошу помоши разобраться что это такое и какого он номинала.
фото 1 тот что сгорел
Вложение 201283Вложение 201287

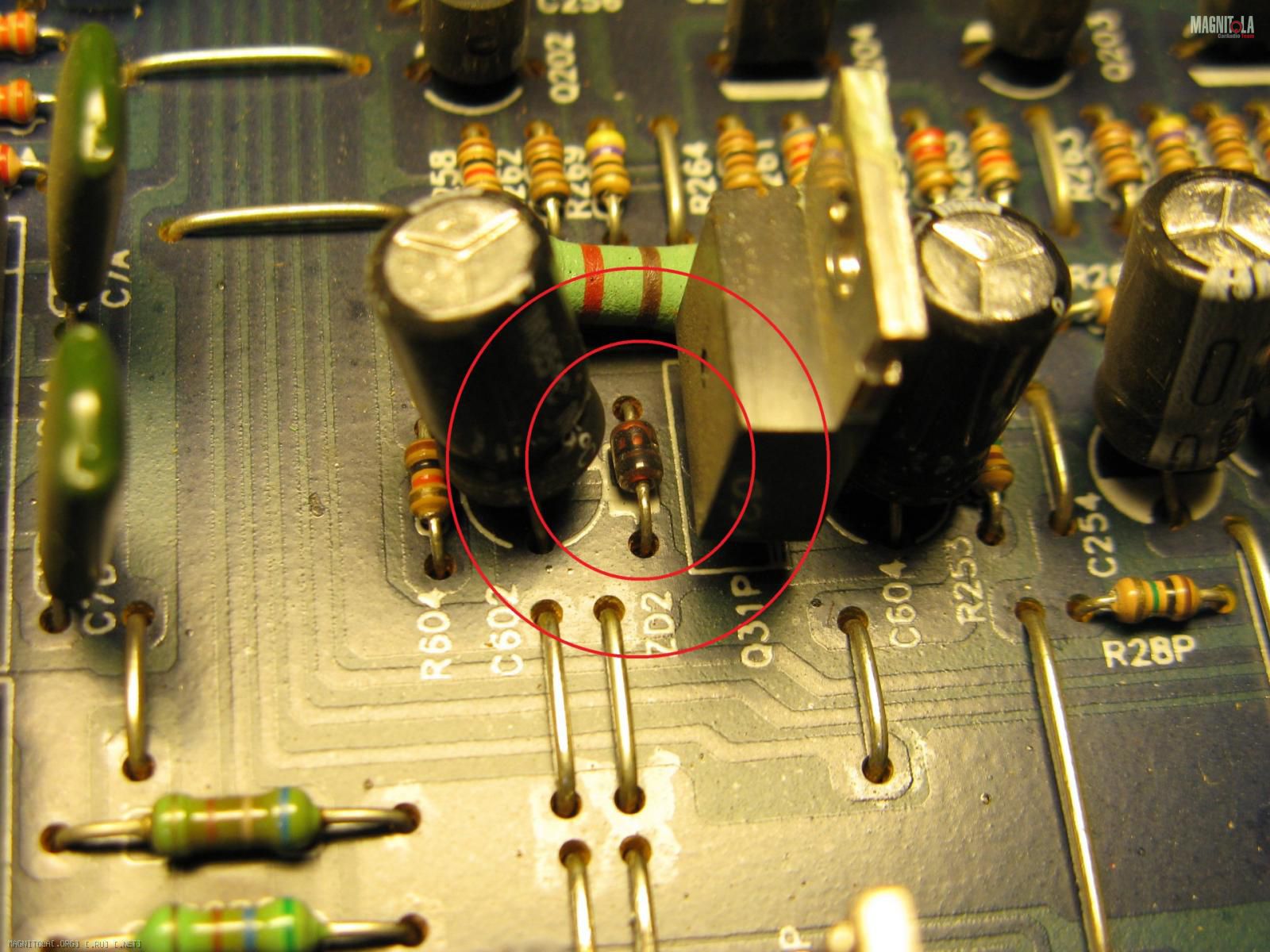

фото 2 это целый, поидеи нужно такой и подобрать
Вложение 201285
Re: Ремонт усилителя, помогите разобраться
Это питание предов.Отпаяй исправный и прочитай маркировку под микроскопом,на сколько вольтей стабилитрон(обычно 15В),но прежде чем ставить новый убедись в исправности всех его нагрузок,в данном случае транзистора и резистора дающего на базе опорное напряжение,далее по цепи нагрузки предусилителя,косяк может быть и далее(пока самый простой вариант,а может быть и более глобальное в схеме)прежде чем включать стоить сделать анализ всего усилителя иначе это устранишь выползет другое и затраты Увеличатся в несколько раз-семь раз проверь один раз впаяй,спешить не надо...
Re: Ремонт усилителя, помогите разобраться

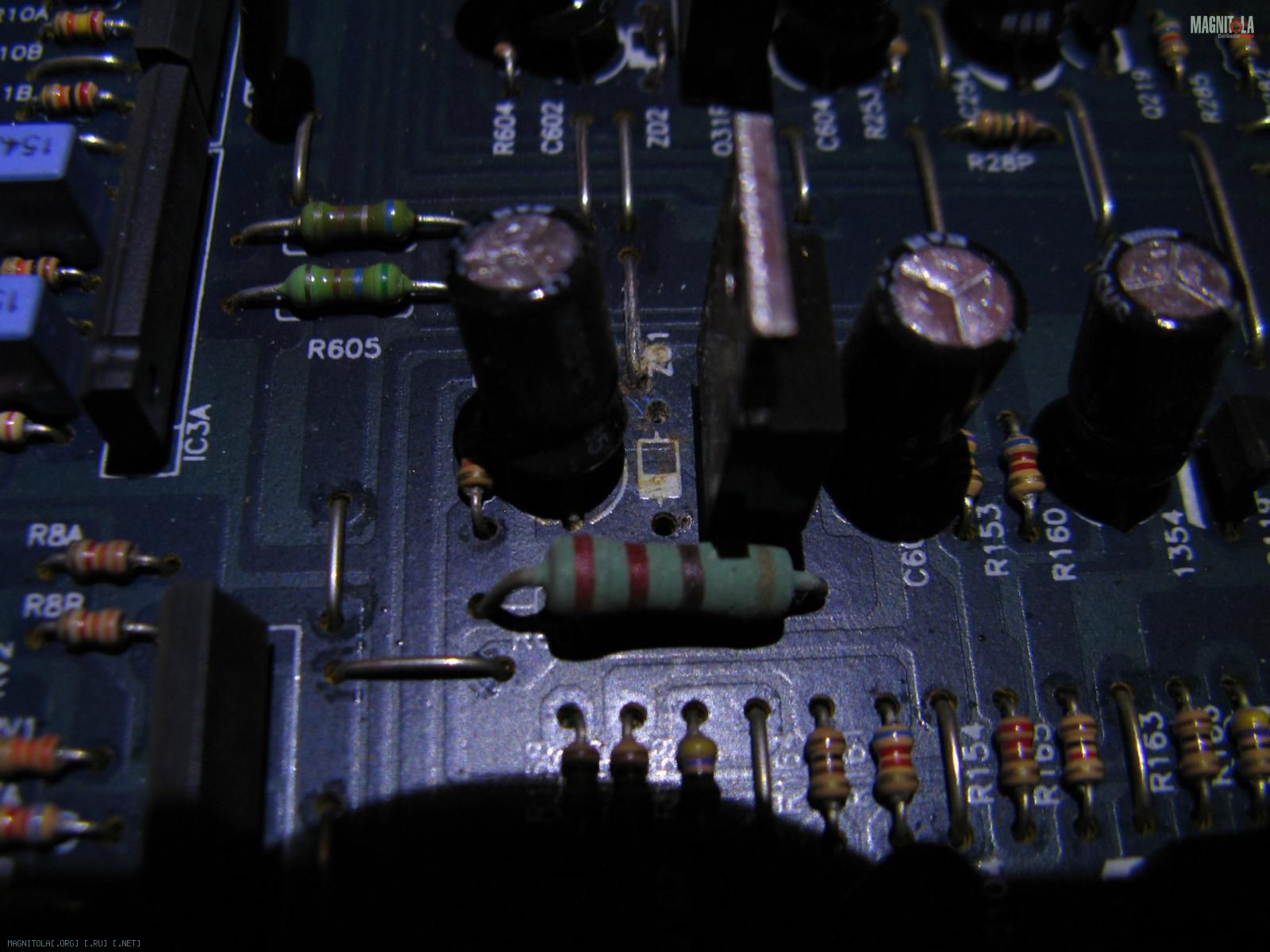

последнее фото, на нём левее и ниже очага поражения находятся 2 резюка зелёного цвета.
Это свет так упал или реально один из них хорошо поджарен, а второй слегка...
---------- Сообщение добавлено 24.03.2012 в 21:40 ----------
Паялыч, +1. занимаюсь ремонтов компов, да и машины тож ремонтирую.
Зачастую когда притягивают пациента в котором уже ковырялся человек который умеет держать в руках паяльник то помимо первой поломки приходится ещё устранять последствия ремонта....
поэтому мой вам совет, несети спецу который в этом разбирается...
Re: Ремонт усилителя, помогите разобраться
Судя по цвету третьей цифры-это кОмы,они дают смещение на базе совместно со стабилитроном,надо сравнить их с таблицей маркировки и замерить сопро реально,а то что поменяли цвет это естественно от температуры и краска подгорела,что на изменение сопра может не повлиять.все остальное проверить на вшивость.(инфа для Doceht86-в компах многослойка и иногда решить проблему источника сложнее,если в середине платы гавкнулась дорожка,то меняешь сразу плату,сегодня в ГУ была проблема с этой неисправностью,но такую плату не найти,как на комп,которых сейчас как грязи на рынке)В усях как правило двухсторонка платы и не более...
Re: Ремонт усилителя, помогите разобраться
Ребята спасибо за понимание,автор молчит.Давайте развивать круг общения,на уровне ремонта вы уже испытали трудности и выход из ситуации,а ведь маленькая тонкость решает сразу всю проблему за считанные секунды.Удачи Вам -Жду на страницах форума!...
Вложений: 3
Re: Ремонт усилителя, помогите разобраться
Всем привет!!!
Купил я этот усилитель, и хочу сам разобраться с проблемой. Опыта немного есть, но недостаточно.
Схему, как я понял, найти нереально(

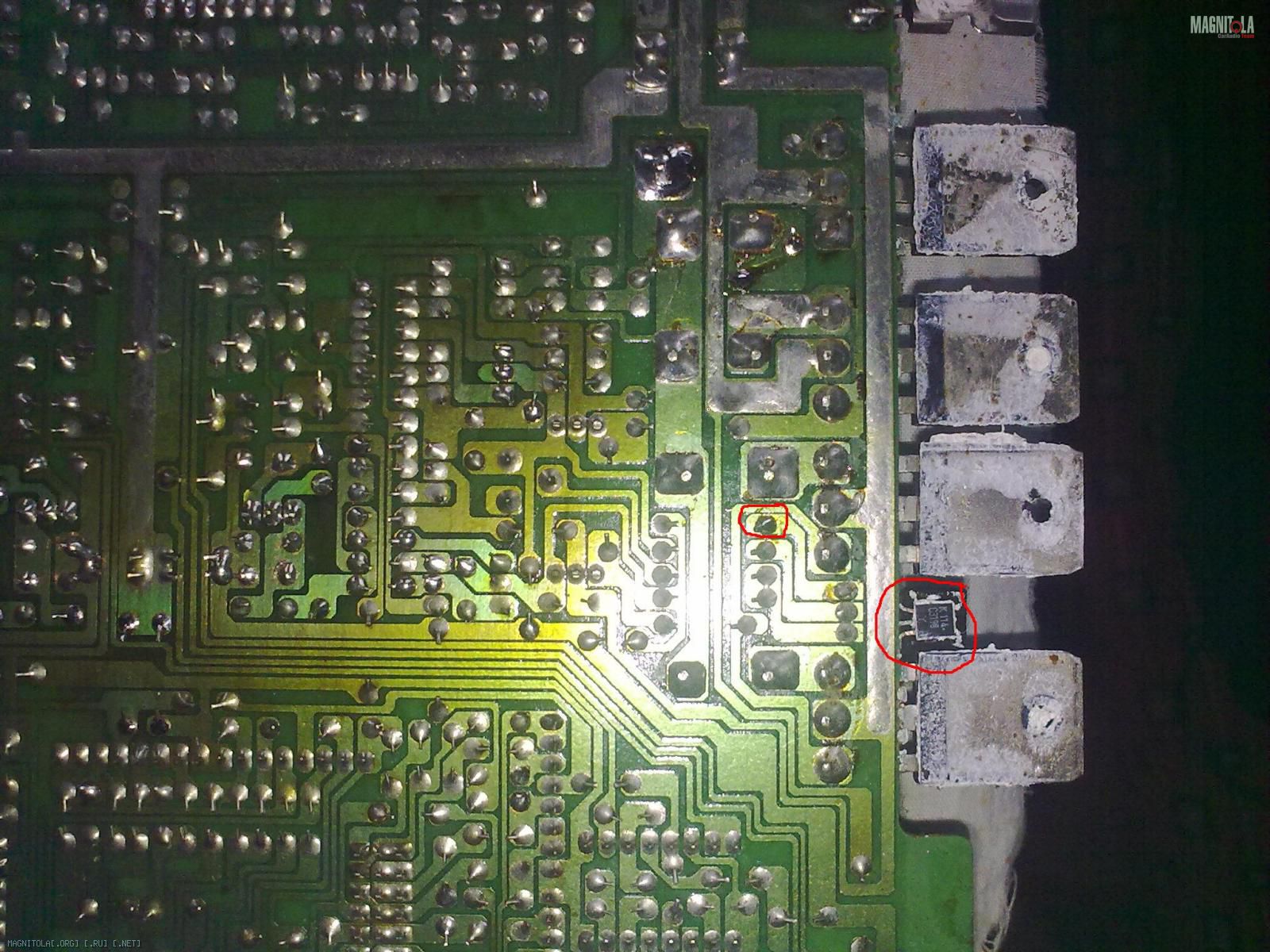

При подключении без нагрузки потреблял 3А, обнаружил непропай одной ножки резистора в цепи коллектора С3198 (маленький транзистор между больших на радиаторе)
Вложение 343842

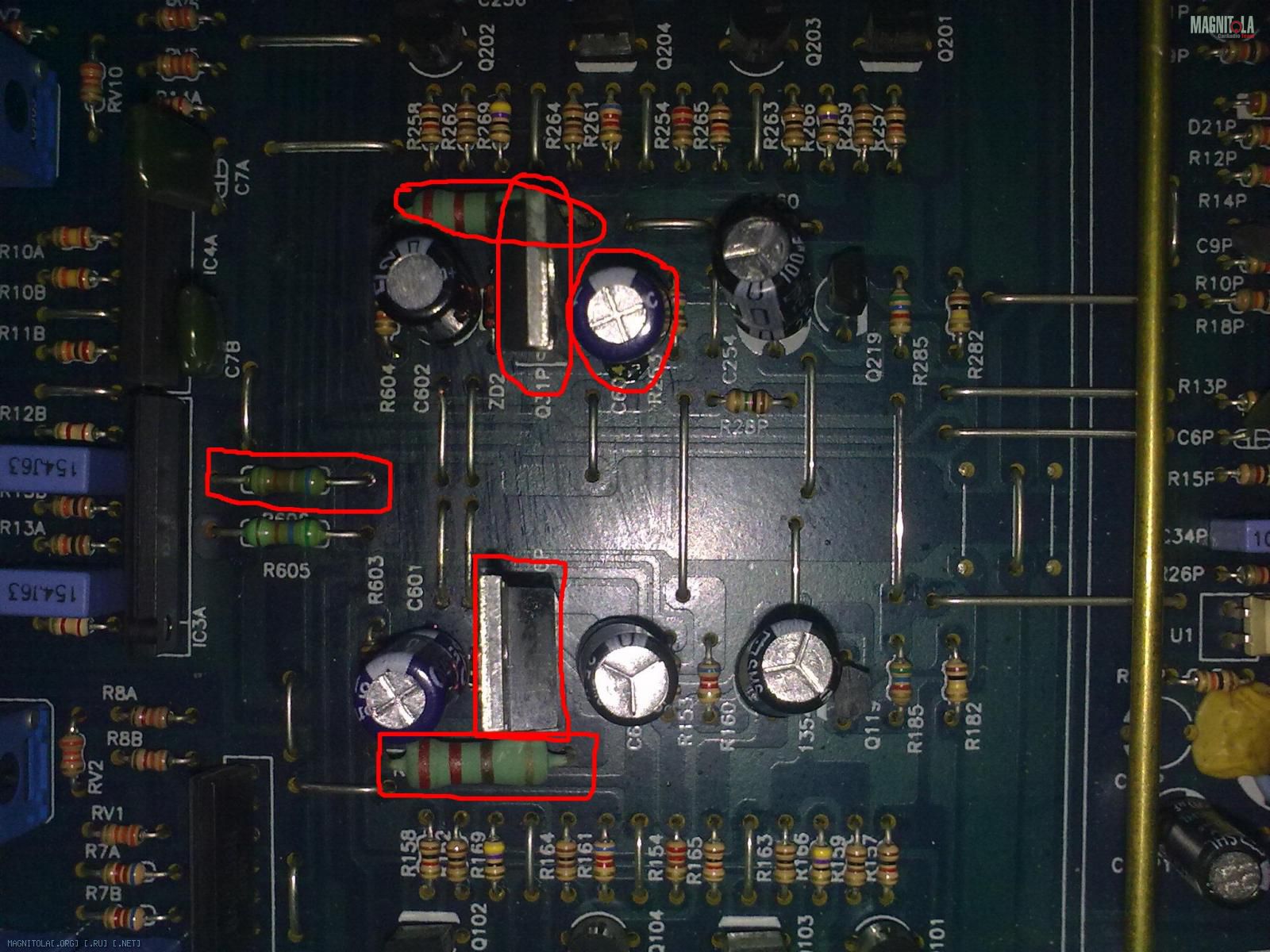

После восстановления контакта стал потреблять 1.1А, но начали сильно греться 2 транзистора и 3 резистора (обведены красным на фото).
Также был заменен потекший конденсатор.
Вложение 343844

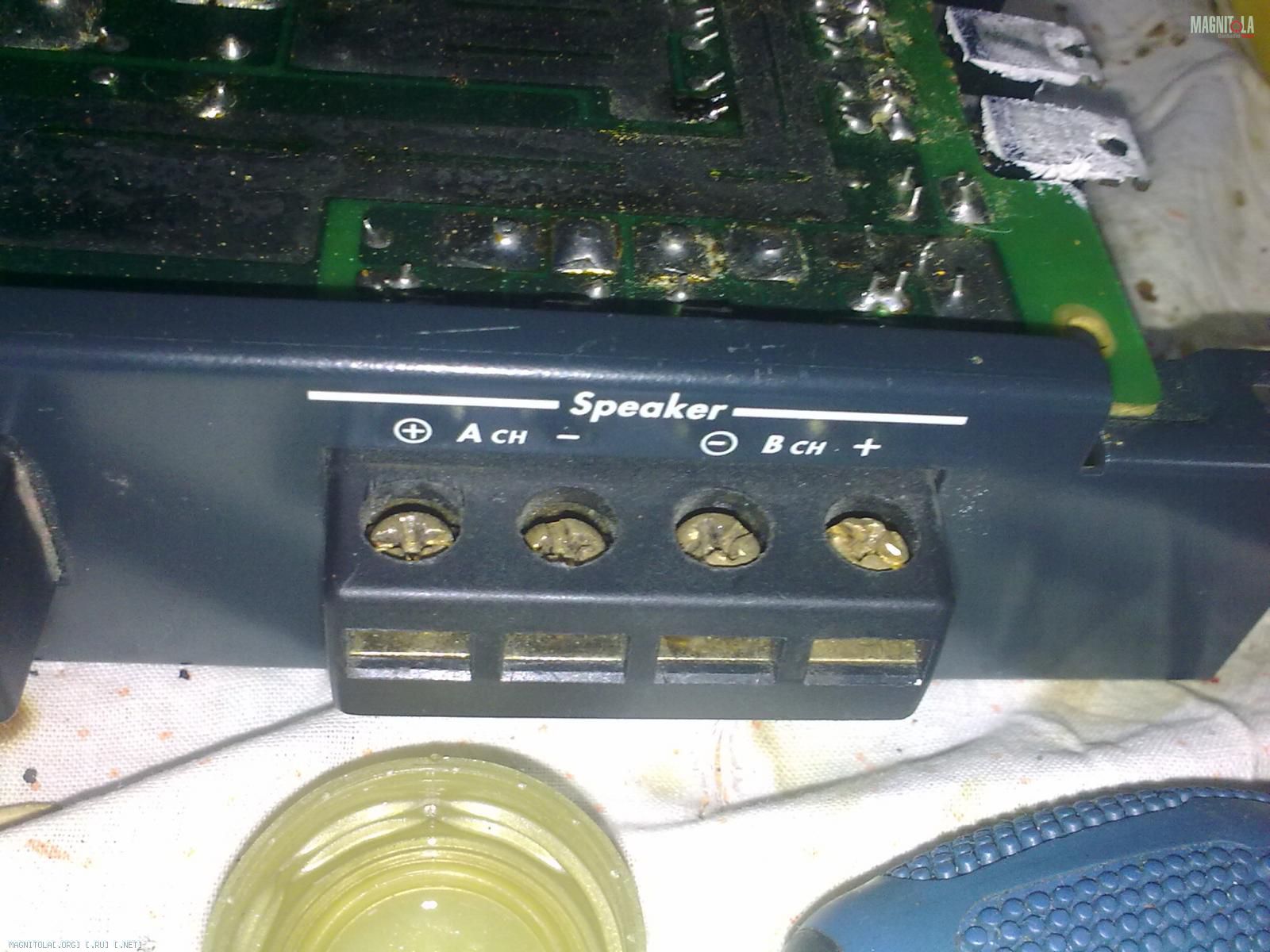

Если подключить динамик к каналу А, то он молчит, если подключить к каналу В или мостом, то звук есть.
Вложение 343846
Ноги выходных транзисторов накоротко не звонятся. Стоит выпаивать каждый отдельно и проверять?
Re: Ремонт усилителя, помогите разобраться
Взять флюс,промазать все пайки и пропаять для начала всю плату-далее тщательно промыть от остатков флюса и проверить визуально на предметы остатков последствий пайки,включить и посмотреть ток потребления-1-2А возможен и уже проверять осцилографом импульсы(Если включился ) они должны быть прямоугольные в ПН в плечах и одинаковые,если ток не растет ,значит вых каскад пока не влияет-примерно так.,
Re: Ремонт усилителя, помогите разобраться
Все пропаял, от безделья проверил все транзисторы. Работают оба канала, но резисторы и два транзистора все равно греются.
Осциллографа нет.
Re: Ремонт усилителя, помогите разобраться
Evgen91187, схему на форуме dls попросите, они высылают обычно. мне на ра30 отправляли.
Re: Ремонт усилителя, помогите разобраться
Цитата:
Сообщение от
Evgen91187 Все пропаял, от безделья проверил все транзисторы. Работают оба канала, но резисторы и два транзистора все равно греются.
Осциллографа нет.
они и должны греться-это нормальное для них состояние.
