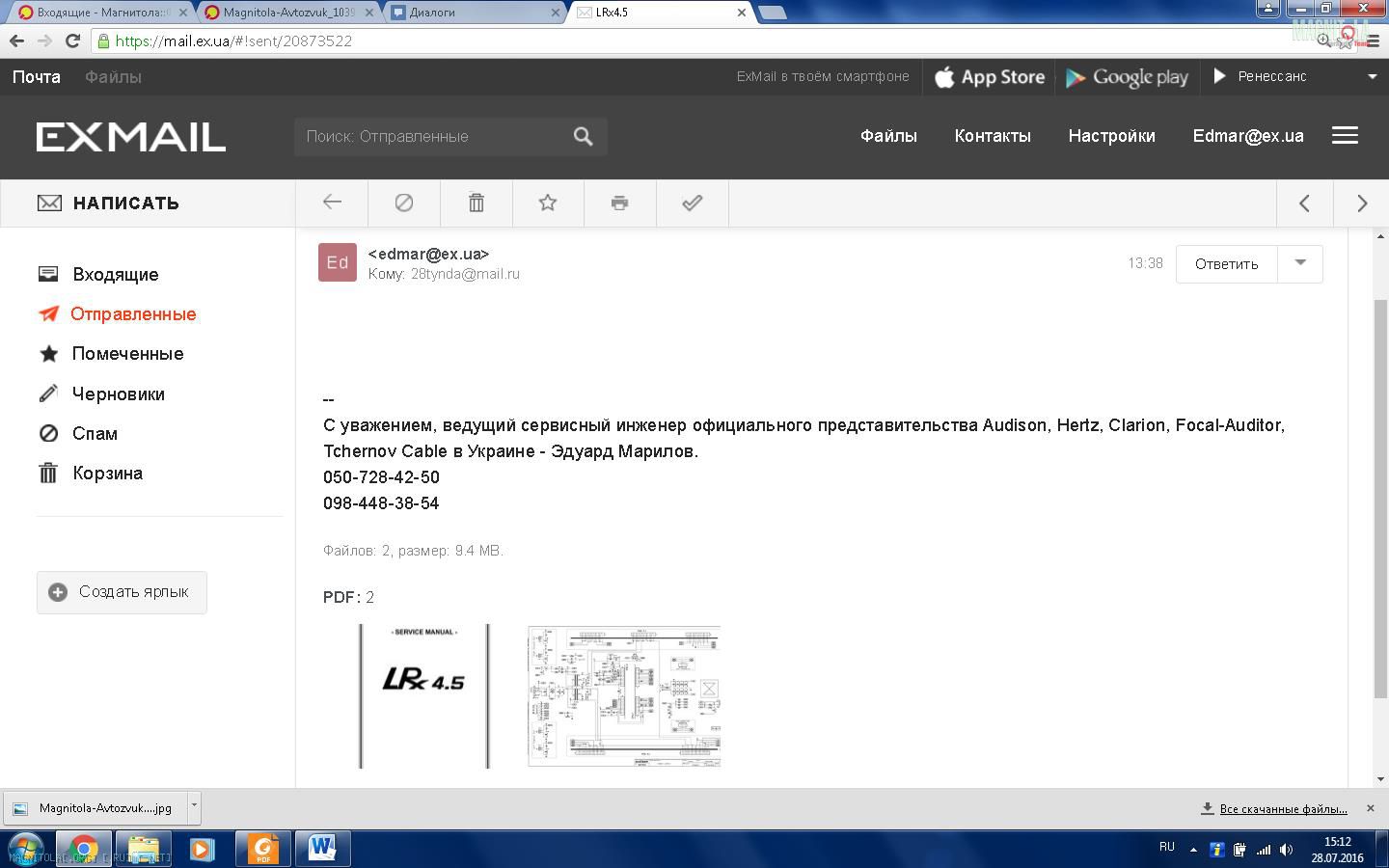

Вложение 1039928Цитата:
Сообщение от zubanov
Вид для печати
Вложение 1039928Цитата:
Сообщение от zubanov
теперь надеюсь усвоил:thank_you:

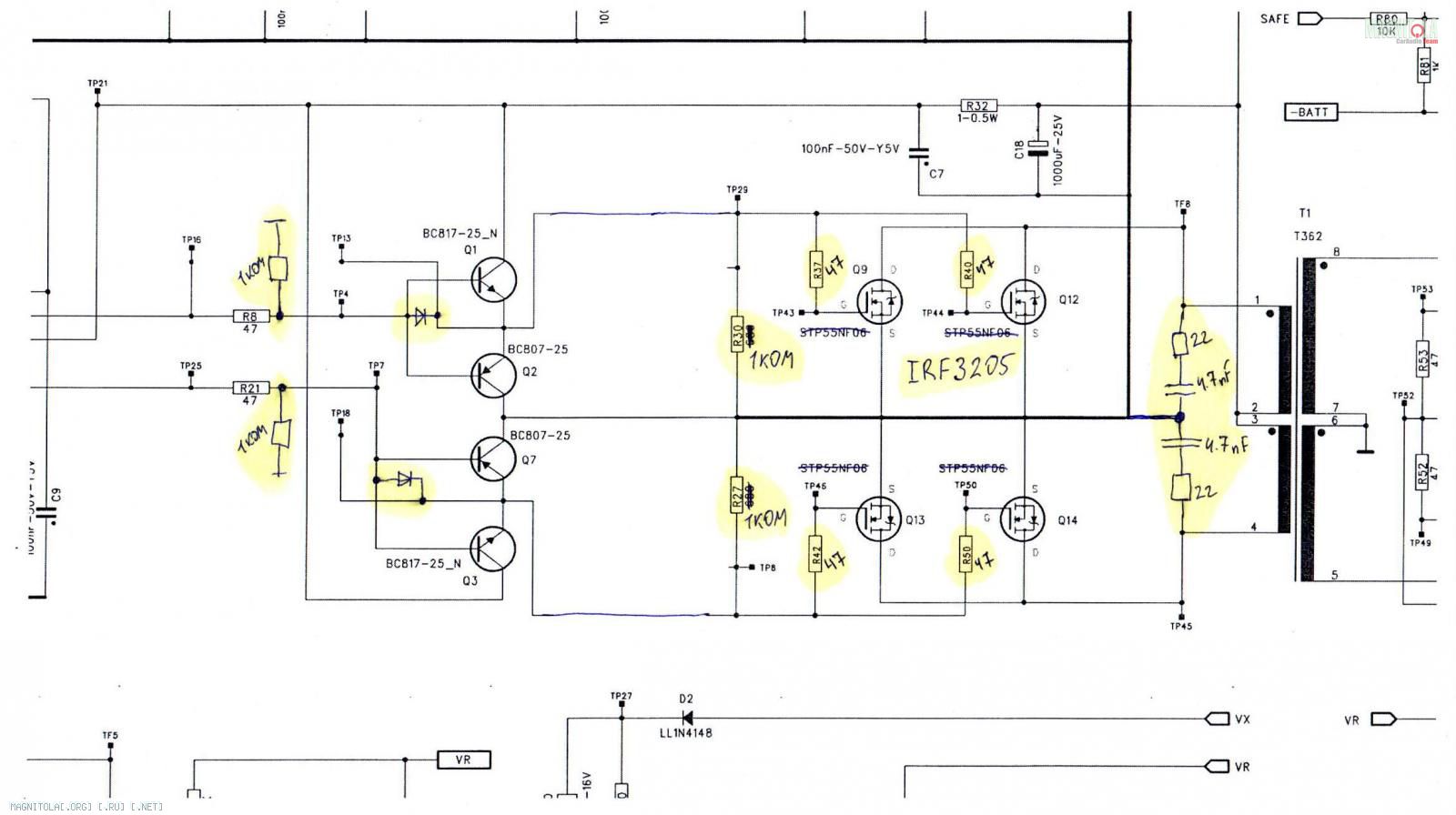

Вложение 1039930

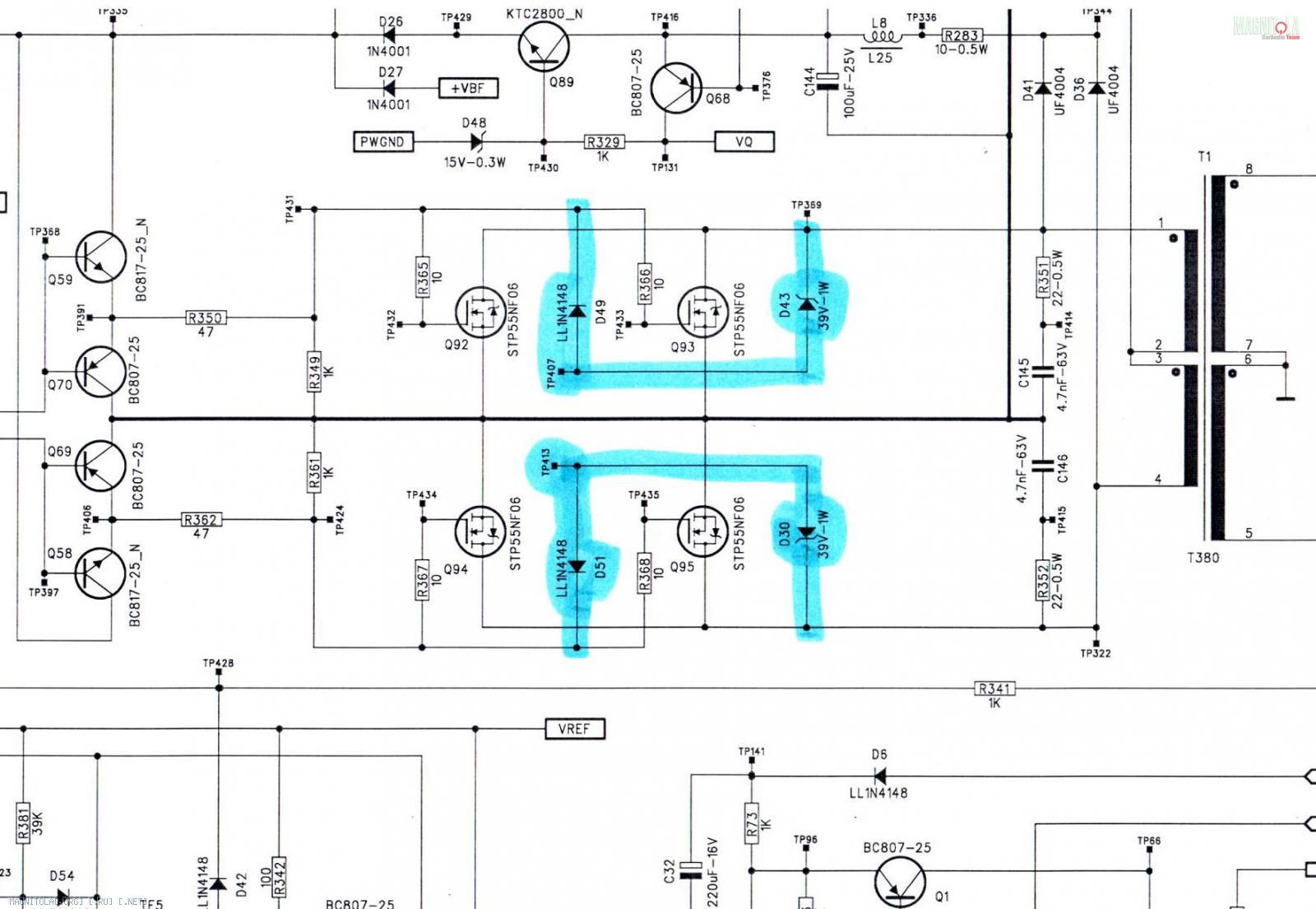

Какую роль выполняет данная связка, и насколько она критична в моём случае?
Вложение 1039932
У 3525 и 494 однотипные выходные каскады. Наз типа с общим коллектором или эмиттерный повторитель. Если нет нагрузочного резистора хотя бы 10к, в каскаде могут возникнуть хвосты, которые будут затягивать время включения и выключения. Идеальный прямоугольник исчезнет, это приведет к появлению лишнего времени, когда транзистор работает не в лавинном режиме, а как обычный усилительный каскад. И чтобы выровнять форму прямоугольника, нужно применить доп каскады, которые "равнодушны" к высоким емкостям последующих каскадов и гораздо легче управляются. Т.е режим - открыл\закрыл должен быть идеальным прямоугольником. Точка. Способов "выровнять" много, но все чаще применяют линейные драйверы в корпусе DIP8/SOIC8 такие как MP18021, которые между микросхемой и мосфетами были согласующим каскадом. Но на практике обычно упрощают схемы, иногда даже очень и очень. А замена сгоревших транзисторов даже такими же, с другого завода или партии уже может привести аппарат в нерабочее состояние. И только через не корректное включение. Не более. Иногда применяют детали, которые как бы и не нужны, а те, что очень нужны, могут и упустить...Цитата:
Сообщение от bes_com
Это нужно просто понимать, даже бывает, что нужное и есть, но на грани устойчивой работы и после замены нужно таки их подбирать...
Практика ремонтов не заменимая вещь, хотя теорию тоже не отменяю.
---------- Сообщение добавлено 28.07.2016 в 16:08 ----------
Это как бы элементы начального смещения, "ускорители" режима открывания. Но в большей степени они носят некий защитный режим. На обмотке во время работы выделяется импульсное напряжение, которое в отличие от постоянки, гораздо выше. Где то около 25-28 В!!!!! И это при входном +14В. Поэтому если бортовое случайно вырастет скачкообразно до уровня +18-20 В, в режиме импульса значение вырастет до 33-36 В, тогда стабилитрон откроется и транзистор перейдет в постоянно насыщенный режим, попросту зависнет в открытом состоянии, что приведет до перегорания предохранителя, но возможно и самих мосфетов. Зато вторичные цепи не перегорят! Поэтому наличие этих компонентов носит условно не важное значение, если питание в норме, они никогда не активированы, поэтому не обращайте на них внимания...Цитата:
Сообщение от bes_com
Это подмечено очень чётко!:good2:Цитата:
Сообщение от Эдмар
сегодня заеду куплю всё что не хватает согласно этой схемы, посмотрим.Цитата:
Сообщение от bes_com
Вот что получилиЦитата:
Сообщение от bes_com

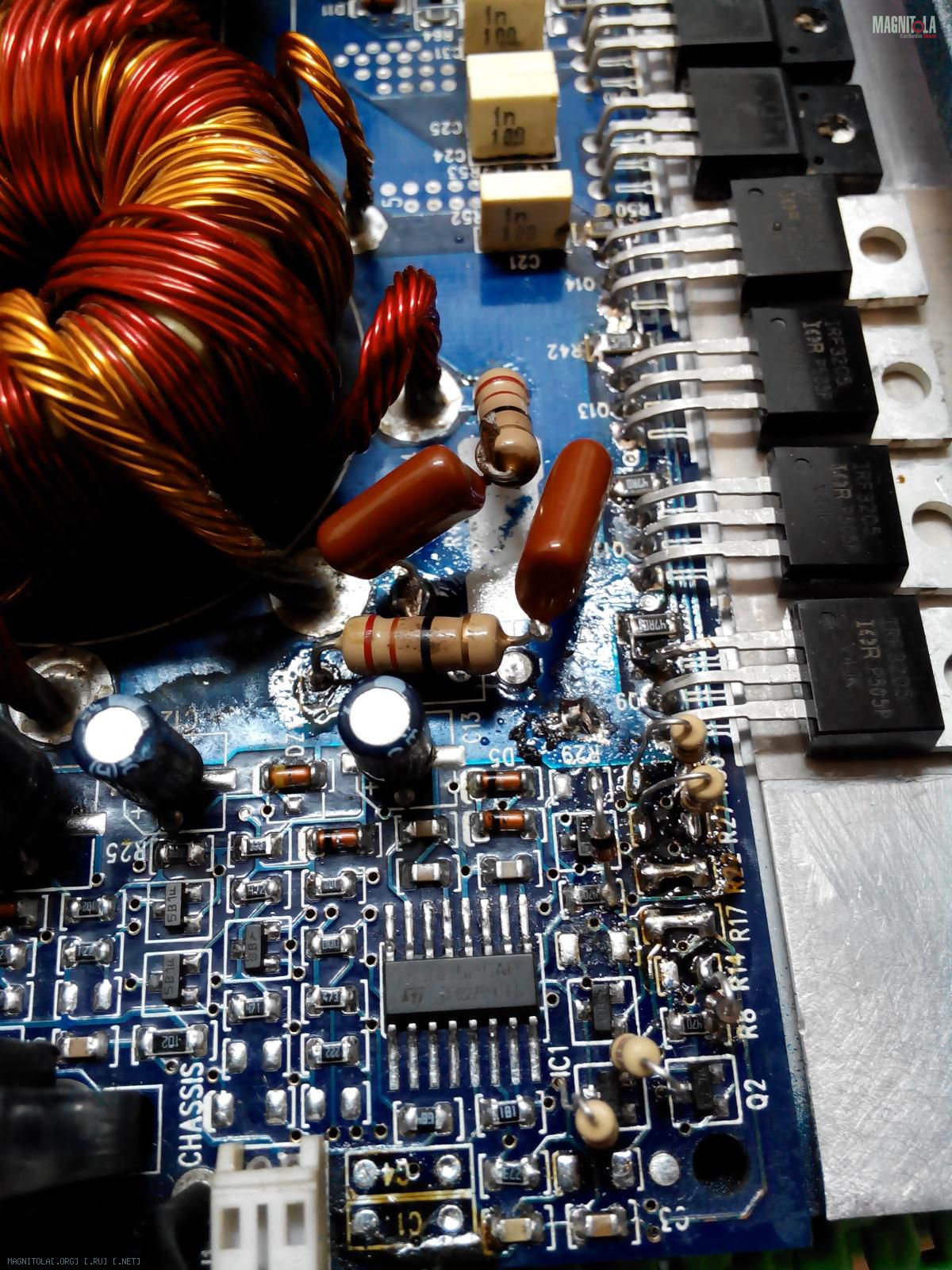

Вложение 1040818

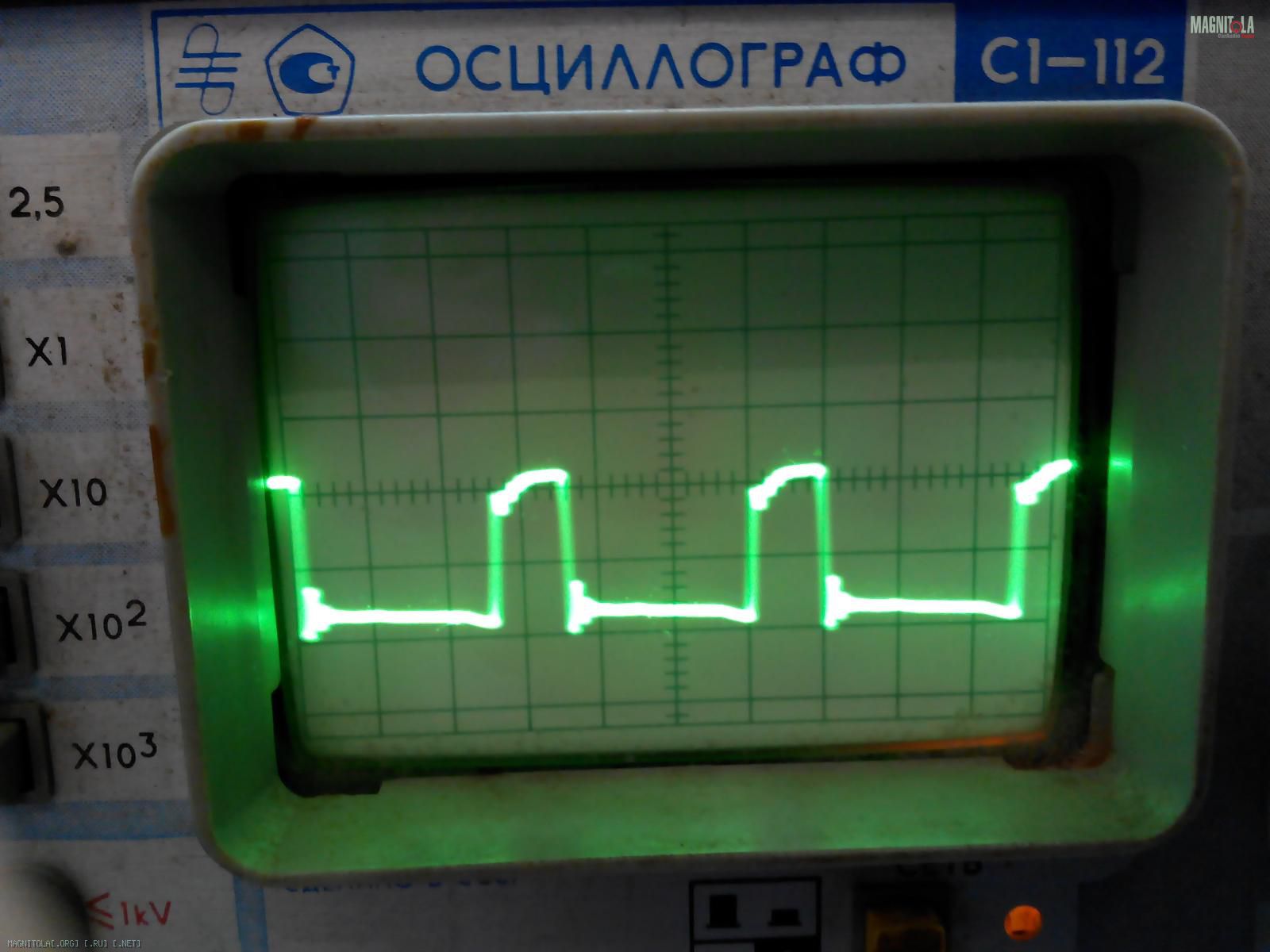

На выходе Q1-Q2, Q7-Q3
Вложение 1040812
На затворах
Вложение 1040810

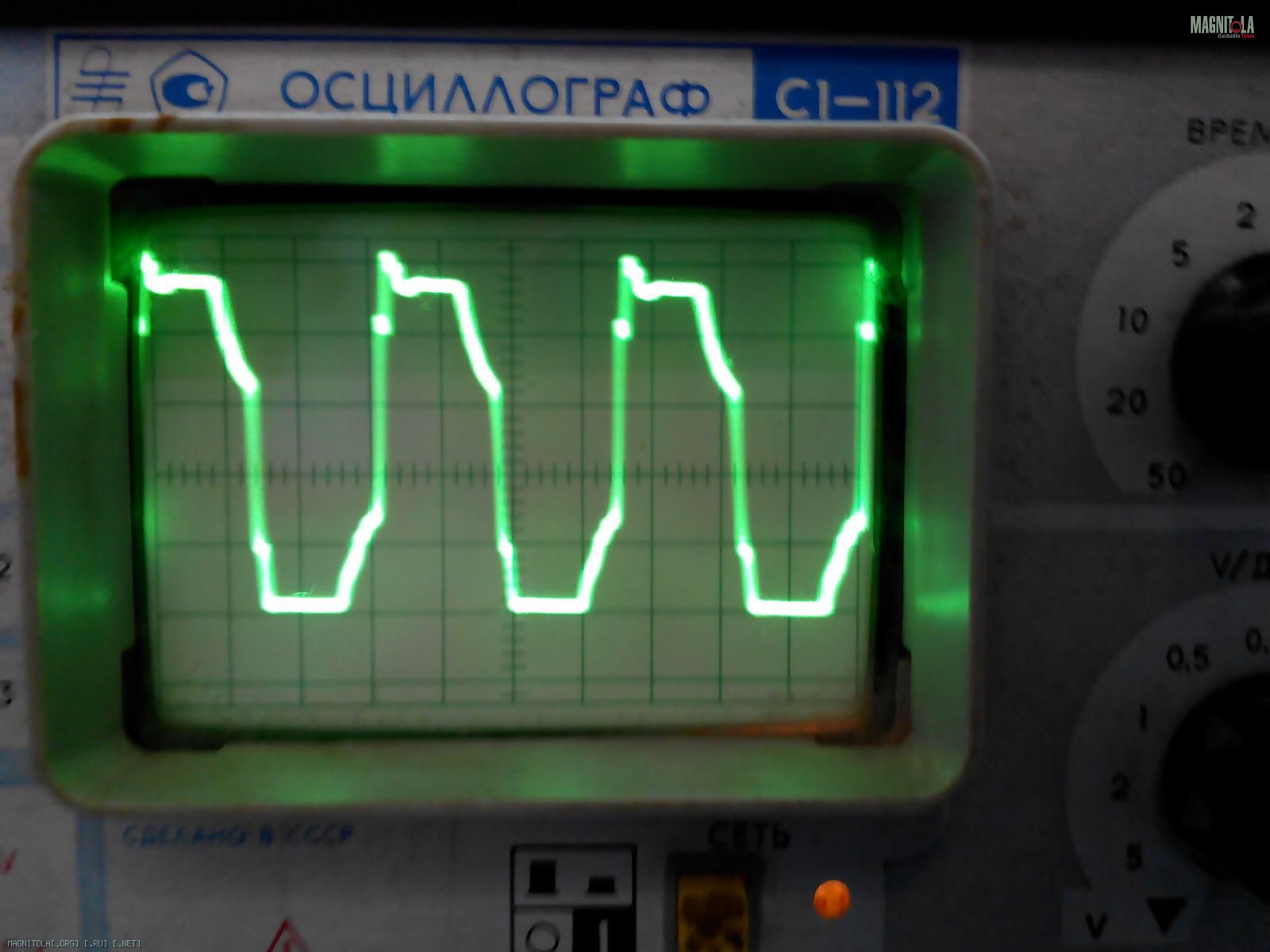

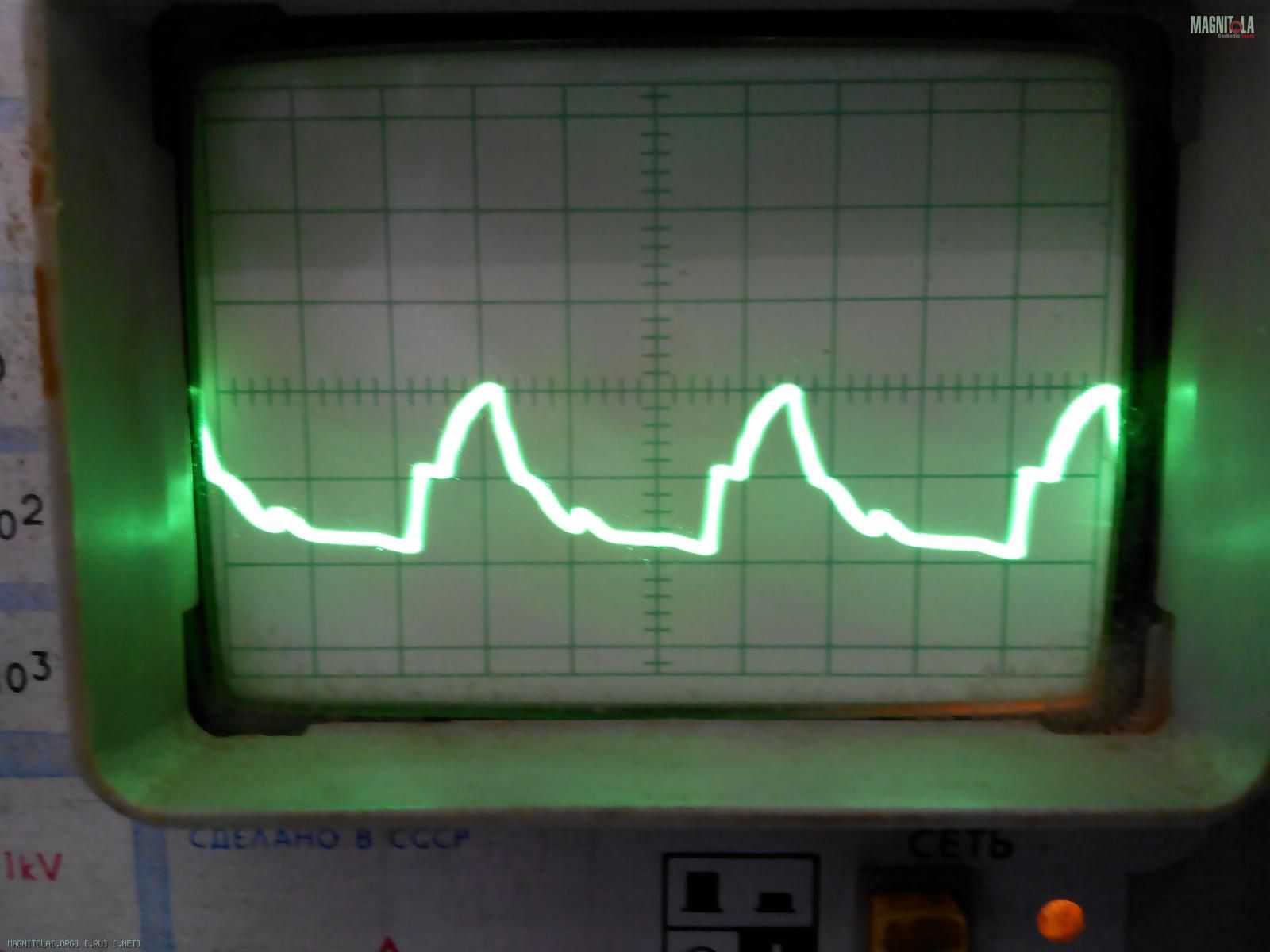

А это на стоках.дико греются резисторы в 22 Ом и кондёры.
Вложение 1040814

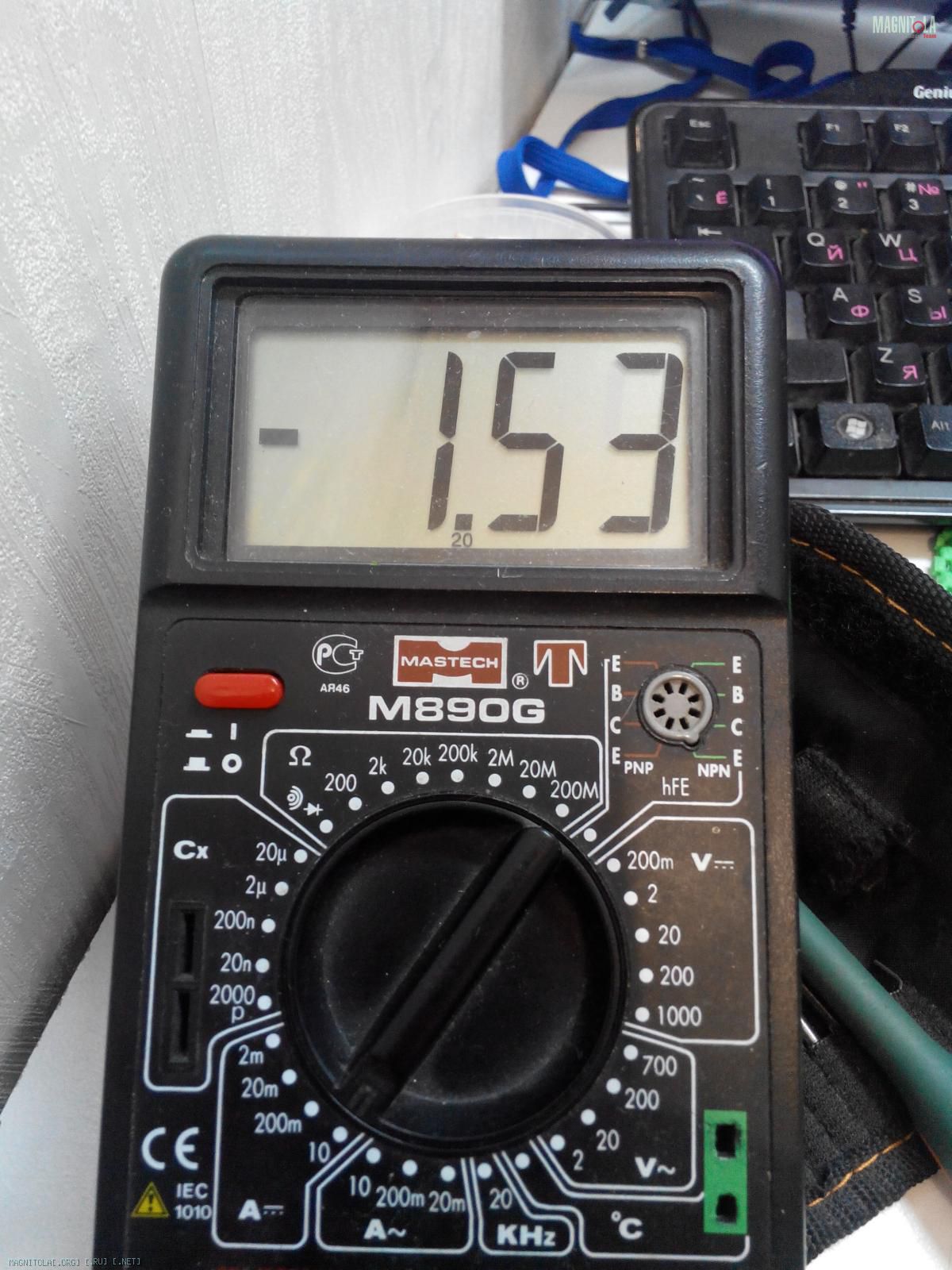

А это ток покоя, ключи греются
Вложение 1040816

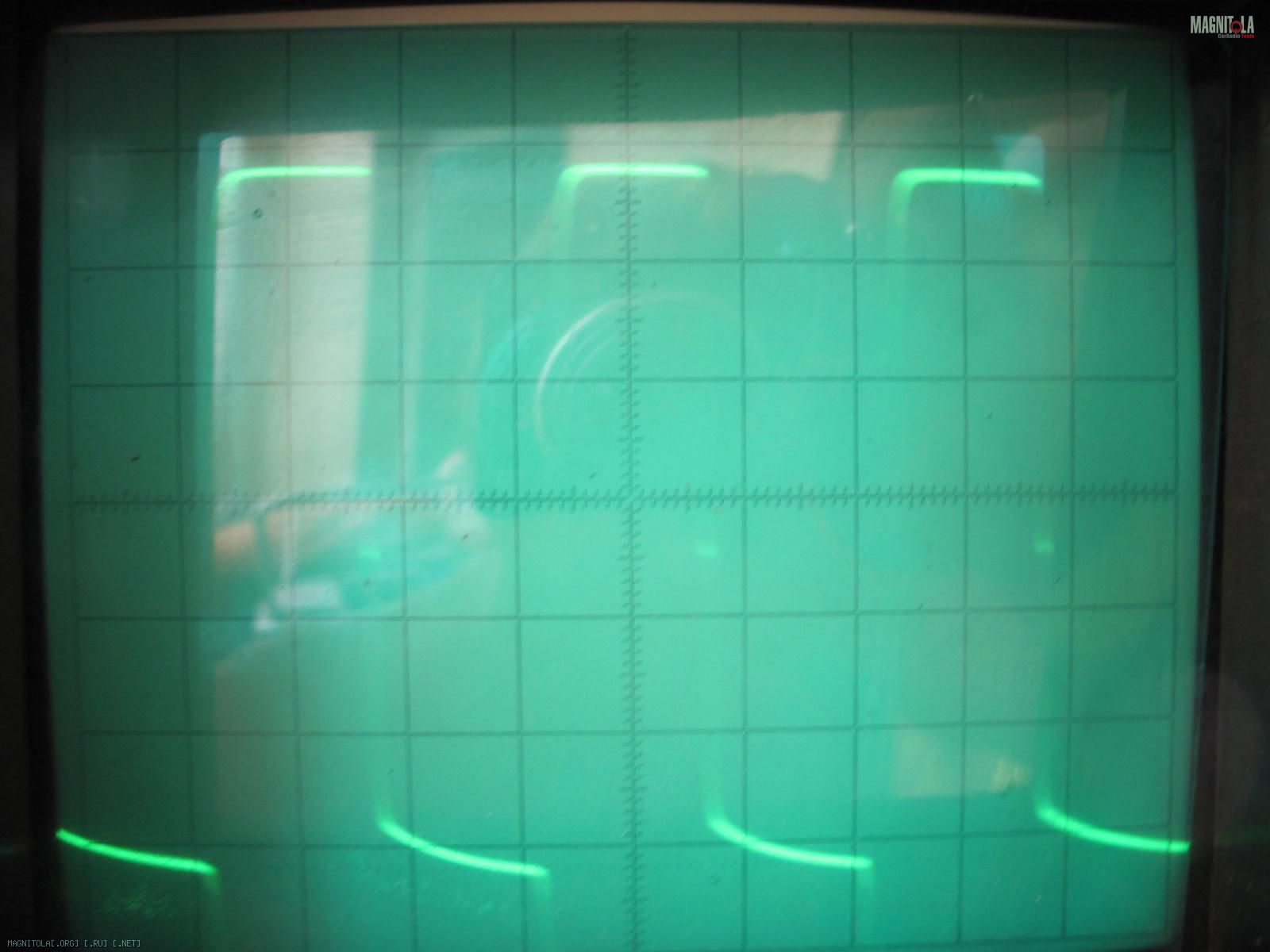

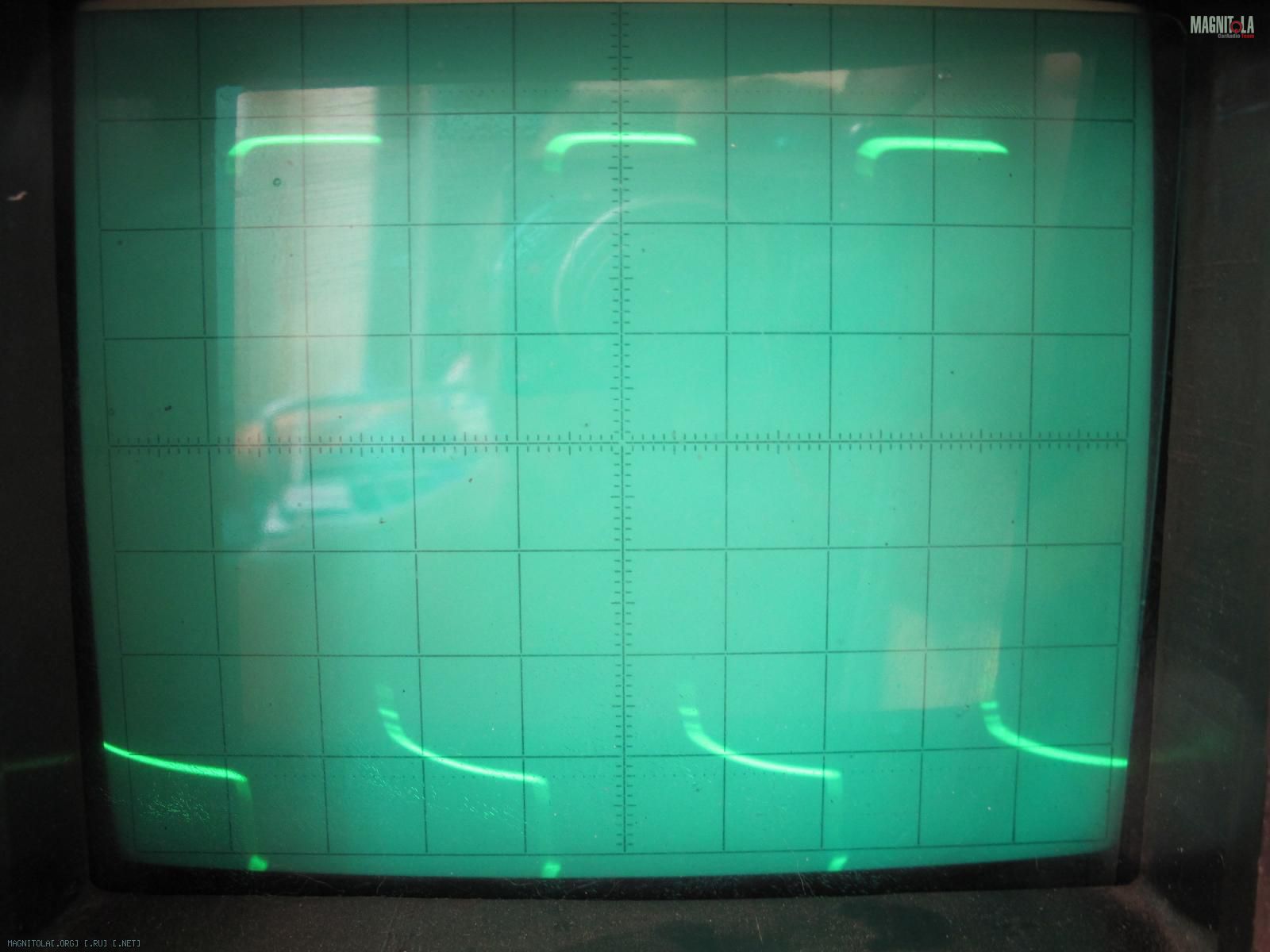

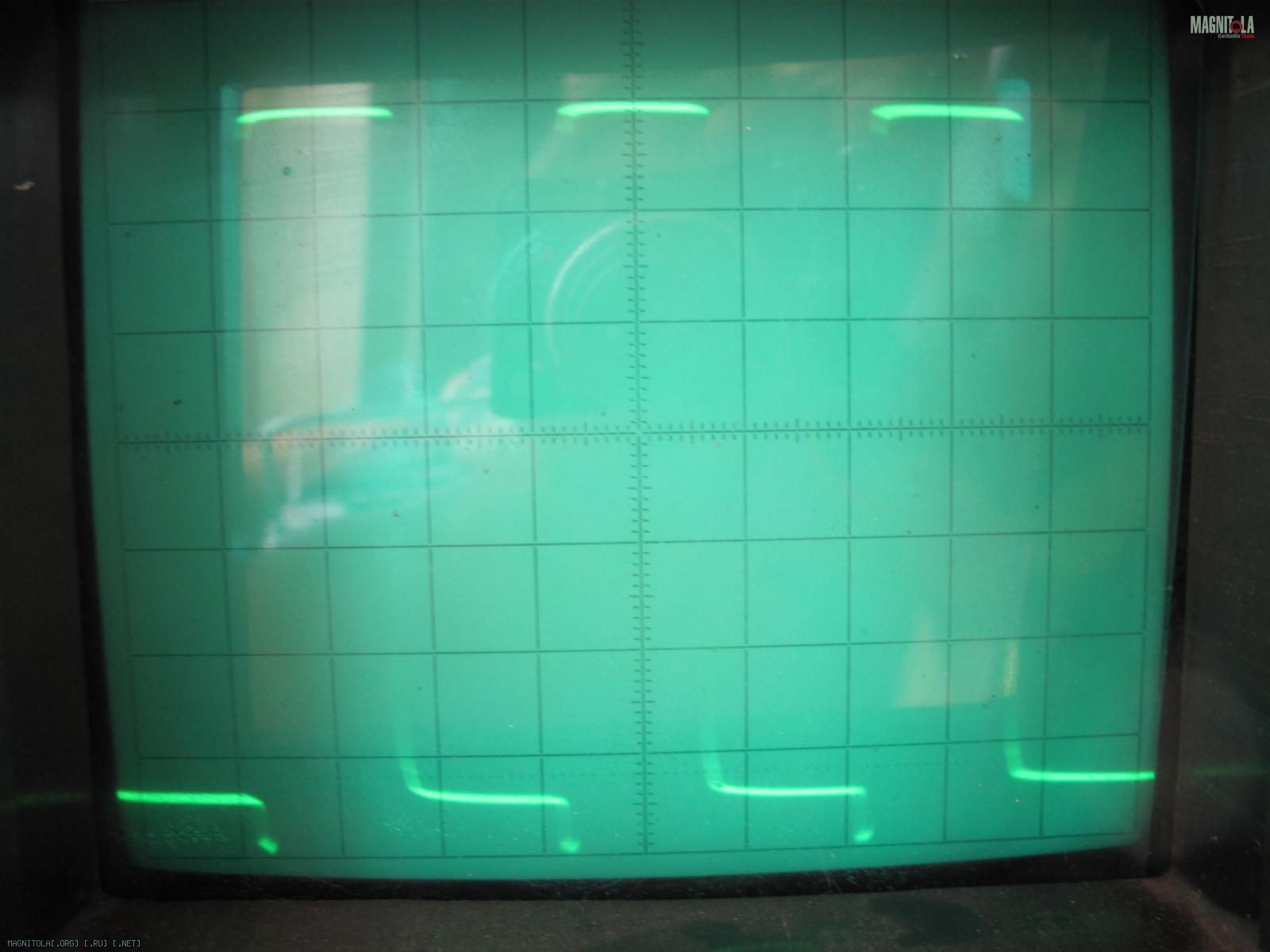

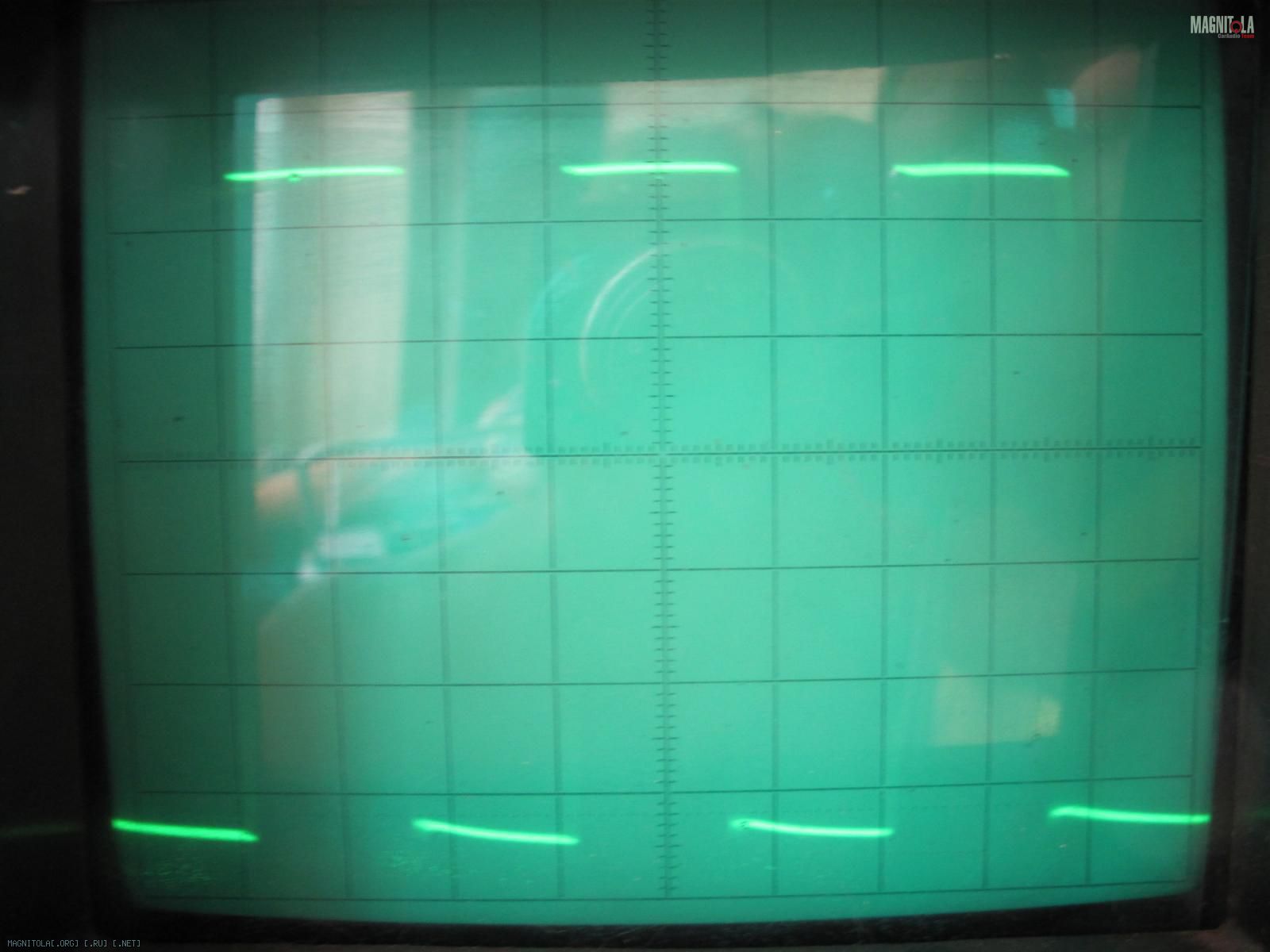

По случаю, драйвер почти не переделывал, базы прижаты по 1к, Rg 82ом, STP60NF06, драйвер BC807-17(KST4401-3) замер при 14.4в 2в дел. выв.11-14 Вложение 1040820, вых. драйвер Вложение 1040822, затвор Вложение 1040824, сток 5в дел.Вложение 1040826.
Добавлю замер на ХХ при установленном токе покоя вых. каскада в каждом канале по 10-15ma.

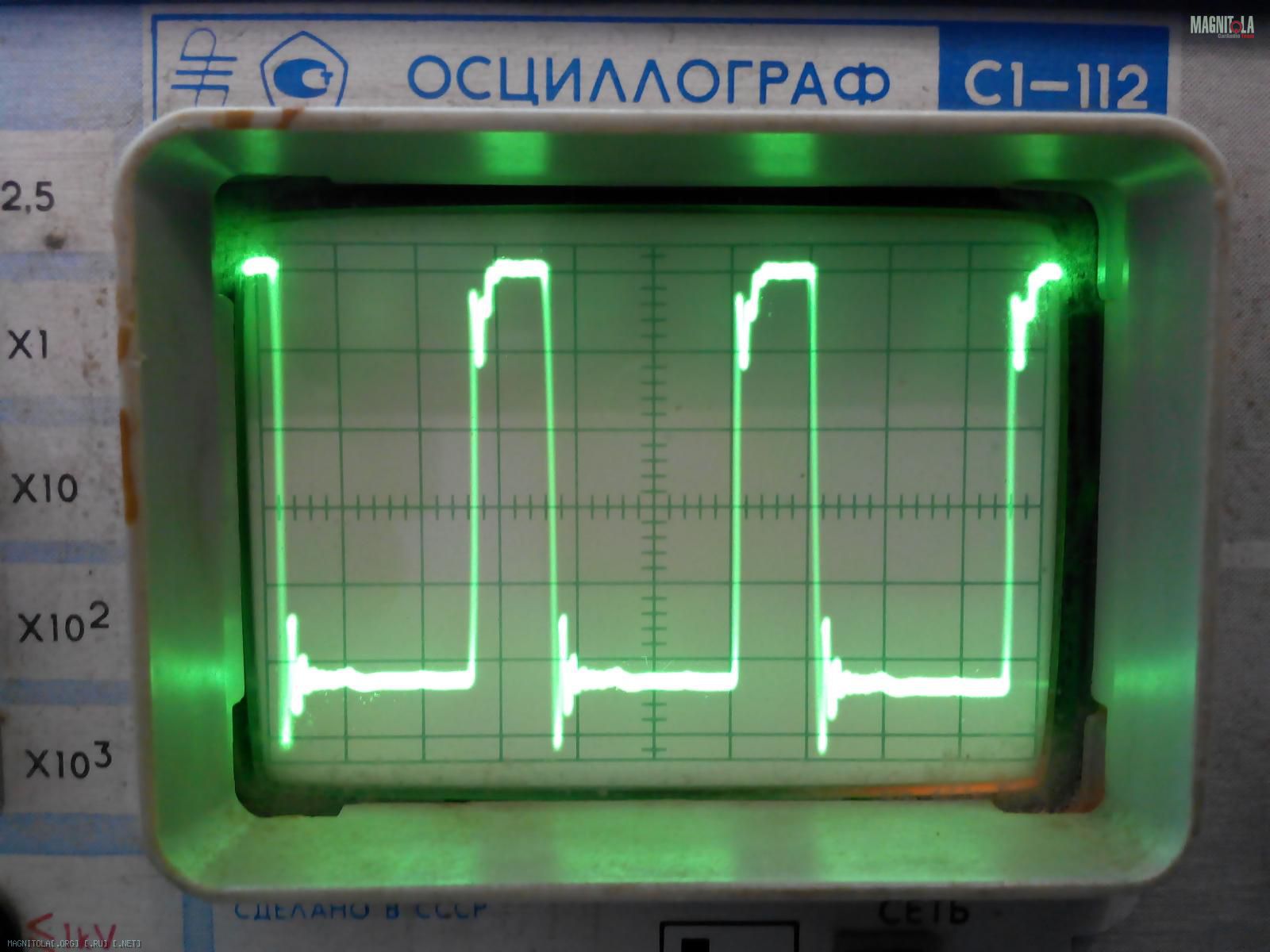

у меня 11 14 нога шима вот что, не идеально как то (2в.дел.)
Вложение 1040934
У аудисонов и в некоторых других брендах импульсы измеряются под нагрузкой.Получить идеальную форму не всегда получается без неё.,есличоЦитата:
