Ремонт Audison SRx4.

Во блин пурга. уже и схема загружена, а споры не утихают. И как вижу, уже не один месяц!!! Интересно, автор аппарата до пенсии его юзать собрался?
Чуваки, не обижайтесь, я обслуживаю это бренд в Украине уже 6 лет, был бы владелец ближе, уже давно все решилось. А споры какой транзистор лучше - это для тех, кто дошел до планки знаний. И Гена прав - часто глювая схема есть причина ошибок разработчика.
Дал схему, изучите. Если есть расхождения в компонентах, это не критично. Главное есть с чем сравнить. Удачи!

---------- Сообщение добавлено 27.07.2016 в 23:07 ----------

Сообщение от gena60

Зачем? 3205 будут самой лучшей заменой,дальше уже не знаю как это объяснить Вам - хотите наступать на мои грабли,тогда нет проблем.,

Ген, я не уверен, писал ли о моих недавних работах, но вот несколько примеров
* Полный трансформер достаточно дорогого усилителя DLS A7
https://vk.com/topic-102659449_34091350
* Аналогичная работа с только купленным и сразу отданным в разборку усилителем ONKYO A9050
https://vk.com/topic-102659449_34312118
* Твик-полутрансформер для FOCAL DUAL MONITOR
https://vk.com/topic-102659449_34208559
* Простенький твик INFINITY REF-5350A
https://vk.com/topic-102659449_34208786
* Это вообще на пол дня работа была...
https://vk.com/topic-102659449_34386121
* Так, халтурка...
https://vk.com/topic-102659449_34304964
https://vk.com/topic-102659449_34208688

В общем, сочувствую, как ты общаешься с такими "грамотеями", я потому и перестал здесь появляться, что терпения на таких просто жалко тратить. Как говорится, мне есть на что тратить свое время!

так, куда копнуть дальше, пните

Сообщение от bes_com

думаете 3205 решат проблему?
что по осциллограммам, нормально всё? просто ни разу не мерил, не знаю какие должны быть...

Господа, ну эта модель была не самая удачная. Они в SRX4.1 устранили часть проблем, кому интересно, могу скинуть схемку. Поверьте, драйвер SG3525 не причина, есть у другие проблемы. У кого руки умеют держать паяльник правильно и не только, можно изготовить платку на TL494CN и ею заменить инвертор. как я это делал в своих работах, но лучше все же исправить выходной каскад перед мосфетами - он не очень удачно сделан.....
А вообще повторюсь - чем ковыряться в том, где нет опыта, лучше отдать настоящему мастеру. А советы "бывалых" только оттягивают процесс окончания мучений и увеличивают расходы. да и время...

Сообщение от Эдмар

Господа, ну эта модель была не самая удачная. Они в SRX4.1 устранили часть проблем, кому интересно, могу скинуть схемку. Поверьте, драйвер SG3525 не причина, есть у другие проблемы. У кого руки умеют держать паяльник правильно и не только, можно изготовить платку на TL494CN и ею заменить инвертор. как я это делал в своих работах, но лучше все же исправить выходной каскад перед мосфетами - он не очень удачно сделан.....
А вообще повторюсь - чем ковыряться в том, где нет опыта, лучше отдать настоящему мастеру. А советы "бывалых" только оттягивают процесс окончания мучений и увеличивают расходы. да и время...

я готов, дружу с паяльником, проблема только с изготовлением платы, но решаемая.
или проще что-то новое намутить, а это выкинуть?

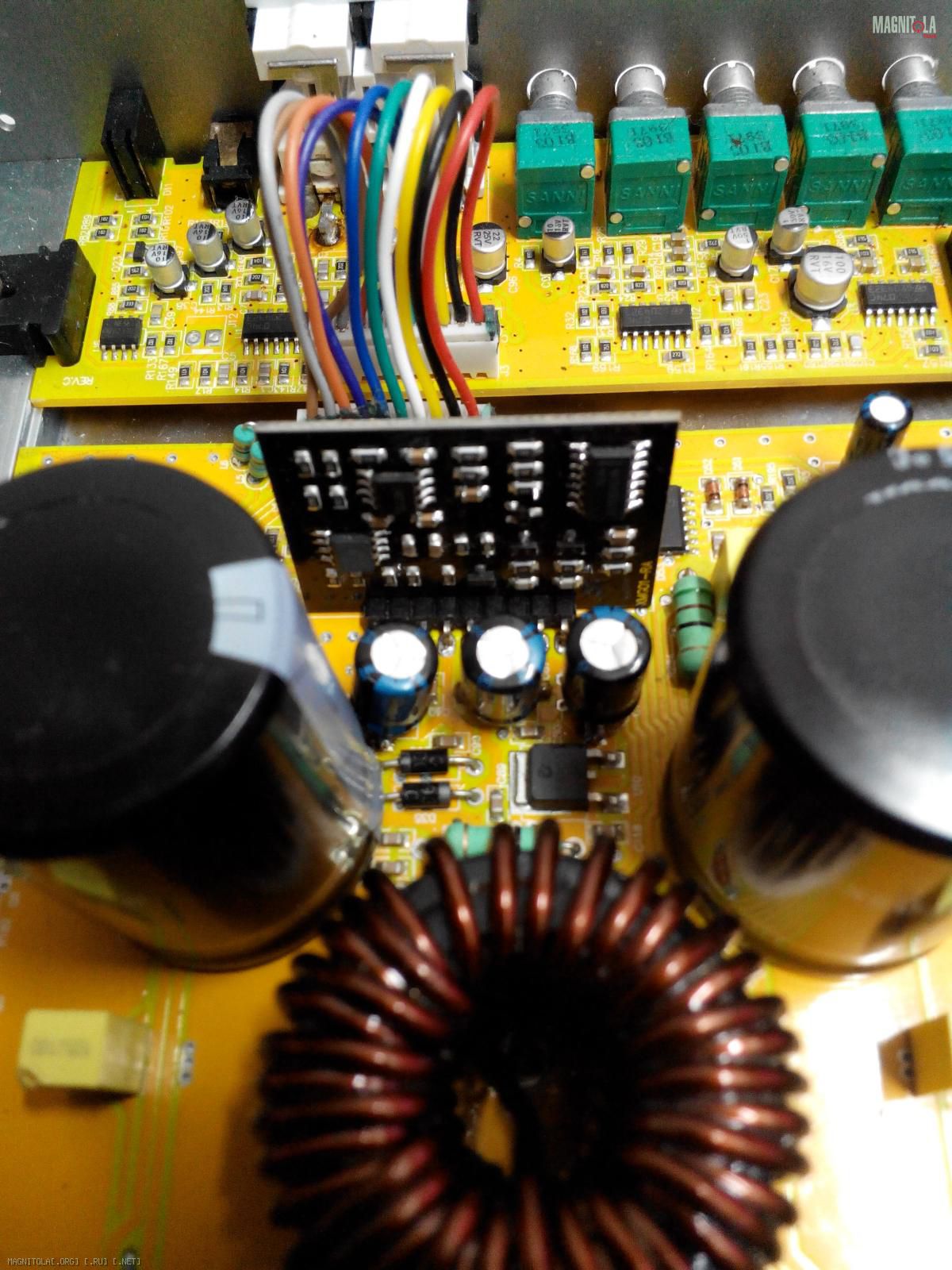

у меня ещё пациент лежит, не мой правда, но мозг вынес, проблема где то в чёрной плате, на первом фото.

Вот как я делал пару аппаратов этой серии:
SRx2.1
https://vk.com/topic-102659449_33256891
SRx5.1
https://vk.com/topic-102659449_33357118
А это доработка предвыходного каскада для такой микрухи, т.е. о чем Вы все спорите уже много времени. И транзисторы здесь я установил такие, как советует Гена!
https://vk.com/topic-102659449_33711061
А на SR1D.k вообще стоят 8 шт IRF2805!!!
http://www.edmar.kiev.ua/rekonstrukc...telya-audison/

Ну блин просто детский сад!!!

---------- Сообщение добавлено 27.07.2016 в 23:33 ----------

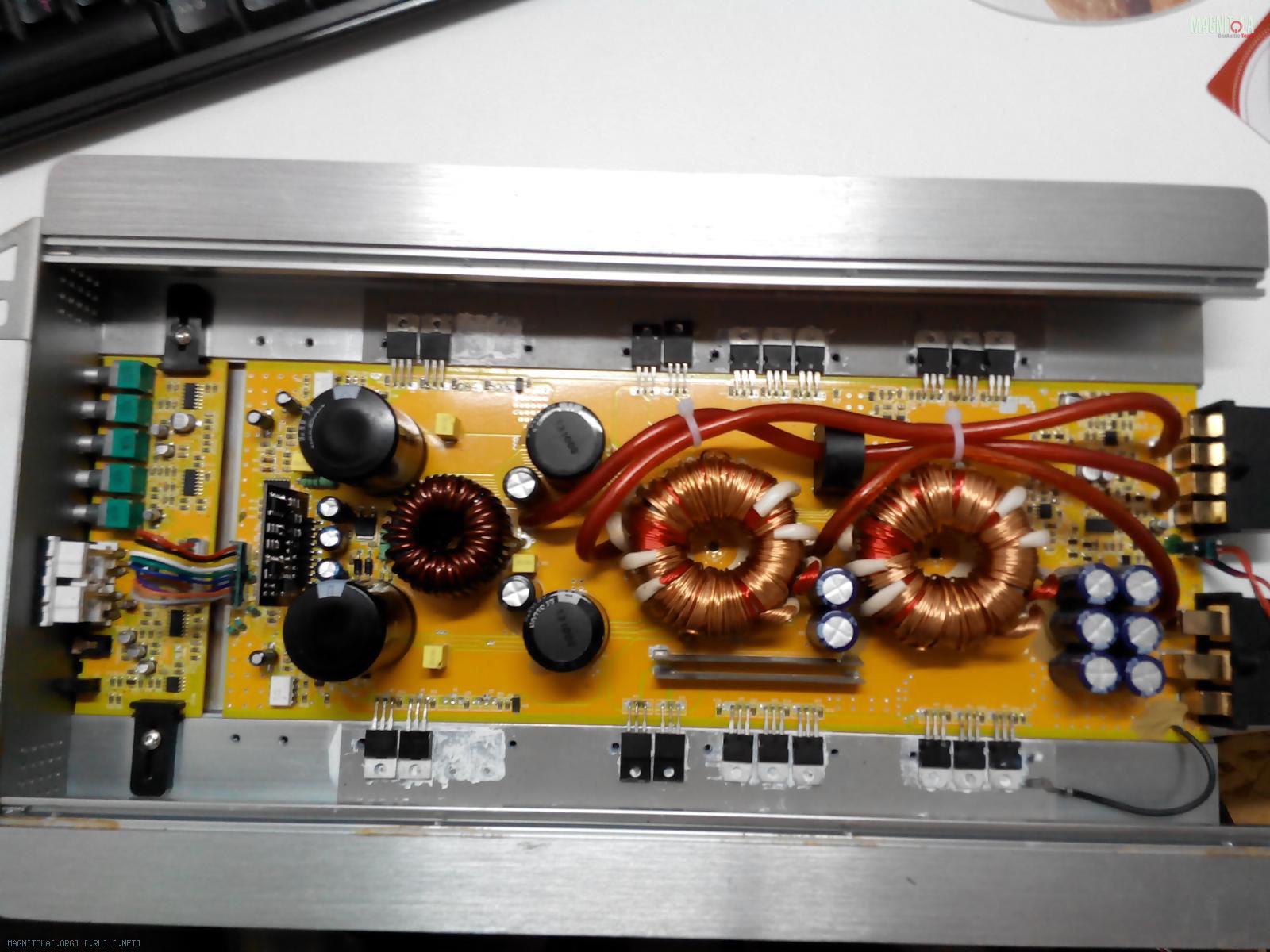

Это моноблок D-class, полетели транзисторы выходного усилителя, если их можно так назвать. Где тут SRx4?

Сообщение от WENQ

http://magnitola.org/attachment/4/8/8/2/3/900042.thumb
Видно куда копать и почему греется, осталось руки приложить, делов то.

для меня не очень понятны осциллограммы, никогда не пользовался осциллографами, давайте разберём, что на данной диаграмме не так.
там в идеале должна быть синусоида, по факту миандр.
есть ещё какой то пик, его не должно быть, как я понимаю?
причина R41 C14, я правильно понимаю?
или я них..я не понимаю

Сообщение от WENQ

По факту и должны, квадратные штаны, рез. кипит и феты из за тычков ( ну или пик), тычки в свою очередь сквозной ток с большей вероятностью, итого к дедтайму подбираемся, и тут прямая зависимость как фетов так и драйверов(по схеме я бы изменил немного С1-4 убрать и поставить параллельно R8-21, R2-16 заменить перемычками а на место С1-4 поставить диоды катодами к драйверам Q 1-2-3-7 и последних базы прижать к земле рез. по 1к, да и рез. R17-22 великовасты 47ом ) имхо.

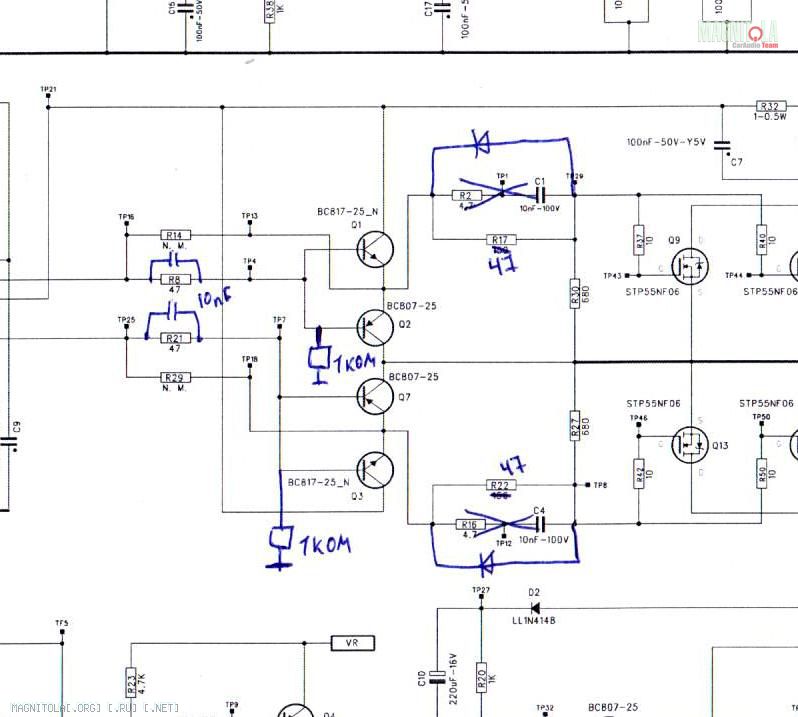

то есть вот так?


А что с ключами? оставлять IRF3205 или STP60NF06? или ещё какие купить, по мне так на STP60NF06 характеристики получше были, правда что на стоке не смотрел, но можно и перепаять обратно.

Да.., если так то и с 3205 справится.

---------- Сообщение добавлено 28.07.2016 в 10:26 ----------

Сообщение от bes_com

у меня ещё пациент лежит, не мой правда, но мозг вынес, проблема где то в чёрной плате, на первом фото.

Может тебе всё таки оптопары выносят? 137ые, платка редко очень очень.
