Kap 27 КЗ

Цитата:

---

Сообщение от Kostyrov

Полазив по просторам интернета наткнулся на статейку где написано:
IL4558, BA4558, F4558, LM4558, H4558, L4558, C4558 - все они являются полными аналогами, а иногда буква(ы) вначале отсутствуют, имеется только надпись 4558.....

---

совершенно верно, добавь сюда на что можно спокойно менять из этой же серии 4560, ну и классика :) NE5532, TL072, TL082, т.е. замены на выбор в человеческих корпусах ))) выше крыши.

Цитата:

---

Сообщение от Kostyrov

....Места у меня достаточно что позволяет мне взять имс в любом исполнении, предварительно сделать небольшую ПП где будут располагаться две микросхемы.От ПП до тембрблока будет идти шлейф.Как то так)Пока других идей у меня нет.

---

а вот так делать не советую.......

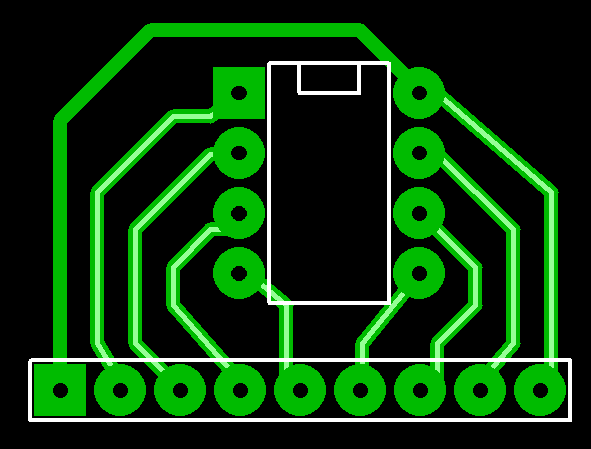

делай платку переходник для каждого корпуса типа вот так :

Вложение 572864

Цитата:

---

Сообщение от FFZ

совершенно верно, добавь сюда на что можно спокойно менять из этой же серии 4560, ну и классика :) NE5532, TL072, TL082, т.е. замены на выбор в человеческих корпусах ))) выше крыши.




а вот так делать не советую.......
делай платку переходник для каждого корпуса типа вот так :

Вложение 572864

---

Спасибо за схемку, а то все гадал как же за питать второй +, за паралелить ума не хватило3Ы 3Ы 3Ы. Ладно в ближайшие две недели паять не буду, точнее не могу(писал ранее сломал пальцы ). Но по выздоровлению обещаю сделать подробный фотоотчет. Всем спасибо за советы)

Цитата:

---

Сообщение от FFZ

делай платку переходник для каждого корпуса типа вот так :

---

Можно добавить ещё OPA2134P,5532D при использовании такого переходника.,
