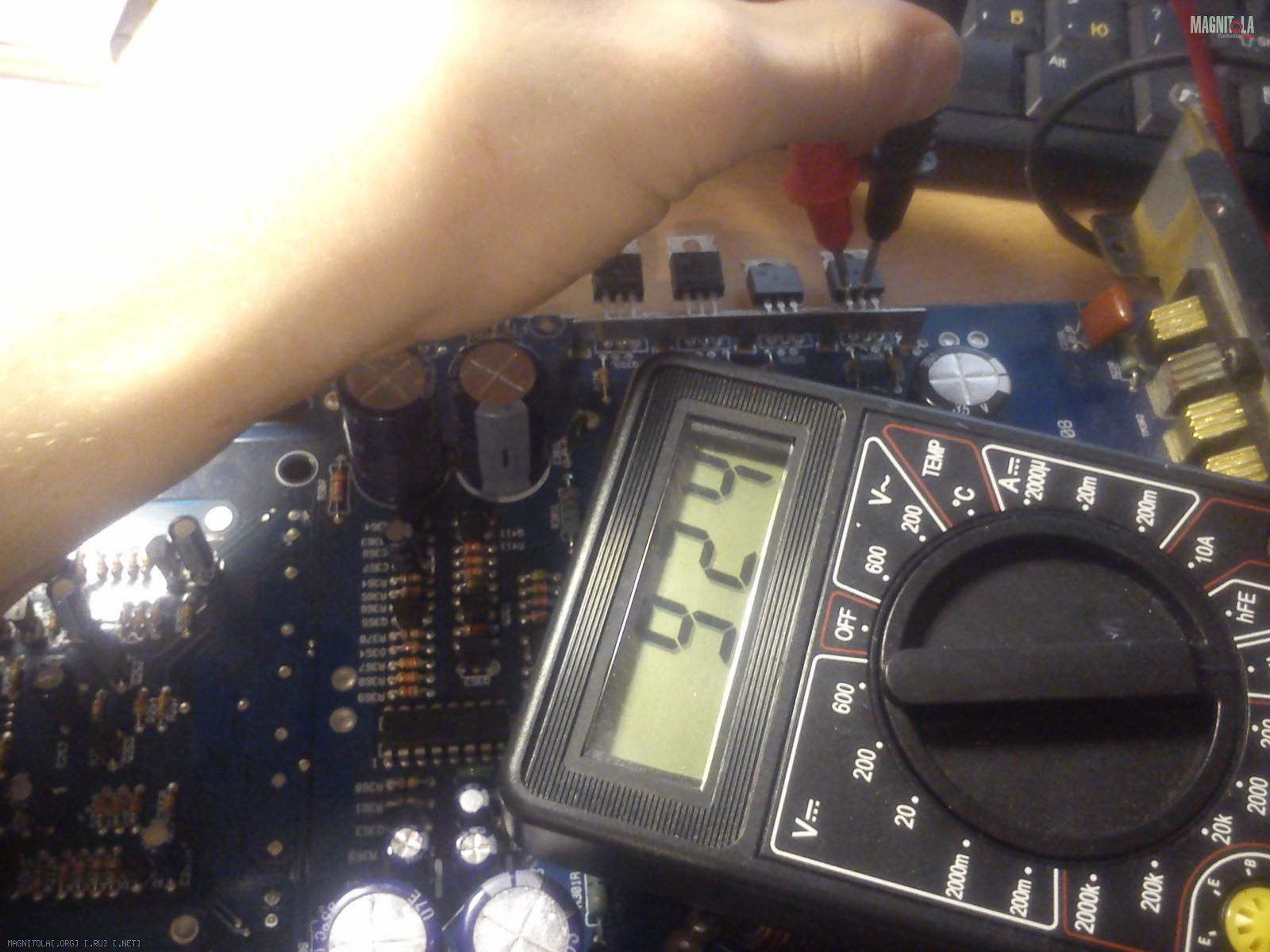

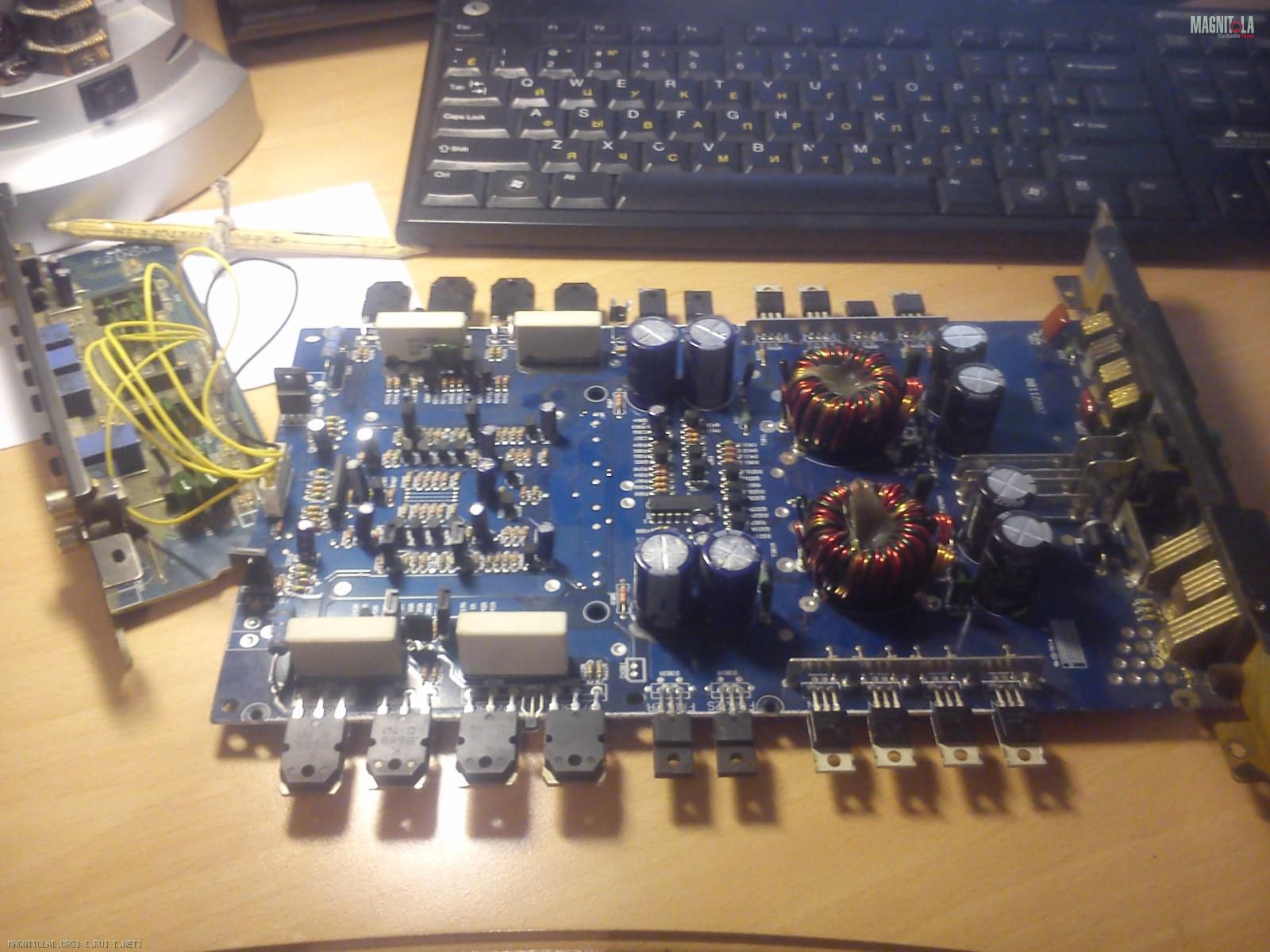

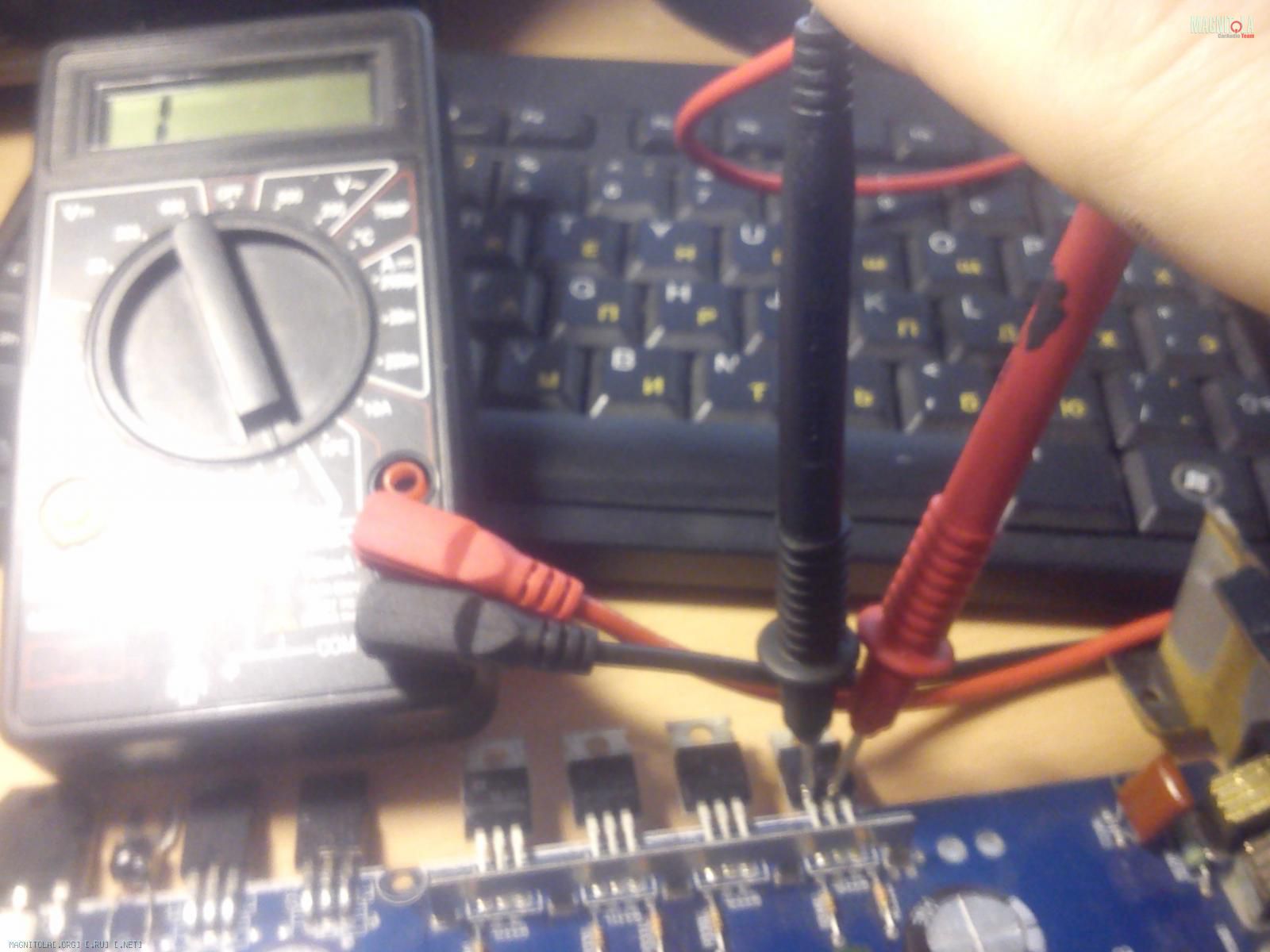

Всем привет. Такая проблема усь kicx kap27. При подключении без нагрузки загорается protection. Думал полевики вроде целые Вложение 552528Вложение 552530Вложение 552532 Что еще может быть?? Зрительно тоже все целое.
При включении ремот посмотреть импульсы осциллографом на затворах транзисторов,посмотреть изменение тока при включении уся примерно так для начала.,

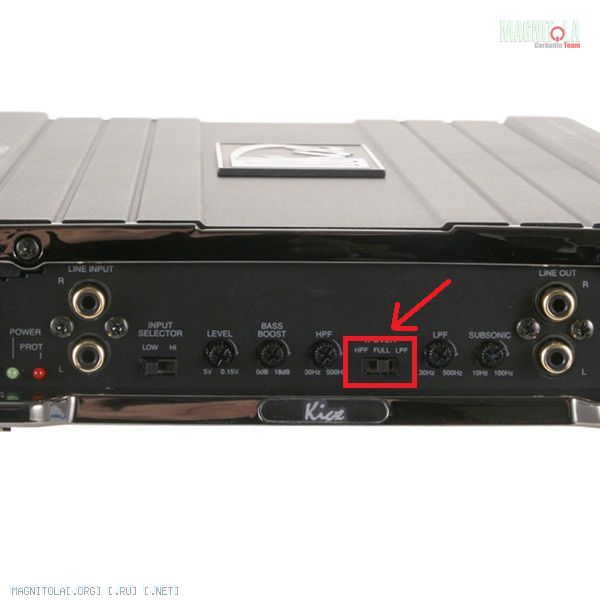

Нашел не рабочие выходные транзисторы, заменил. Усь включается (загорается зеленая лампочка) , но при переключение фильтра Вложение 556810Цитата:
Сообщение от gena60
Издается громкий щелчок и усь уходит в защиту. После переключения в положение FULL , выключаю усь , включаю все работает. Как я понимаю проблема в тембрблоке? Но где искать? Может у кого подобное было? Заранее спасибо.
Какие операционники стоят в предкаскадах 4558 или TL074,исполнение СМД? фото в студию!.,Цитата:
Сообщение от Kostyrov
Эээ... Фото чего?? Я просто только учусь и это мой 3ий усь, который я ремонтирую и в них было все банально)). Так что если можно по подробнее что фоткать, где смотреть. Спасибо что помогаете.Цитата:
Сообщение от gena60
Надо знать построение принципиальной схемы,понимать расположение элементов на печатной плате и отделять мух от котлет прежде всего-этому надо научится в первую очередь,ну а о СМД элементах, есть много статей в просторах инета,иногда можно и почитать.В качестве ссылки, смотрите эту для начала:Цитата:
Сообщение от Kostyrov

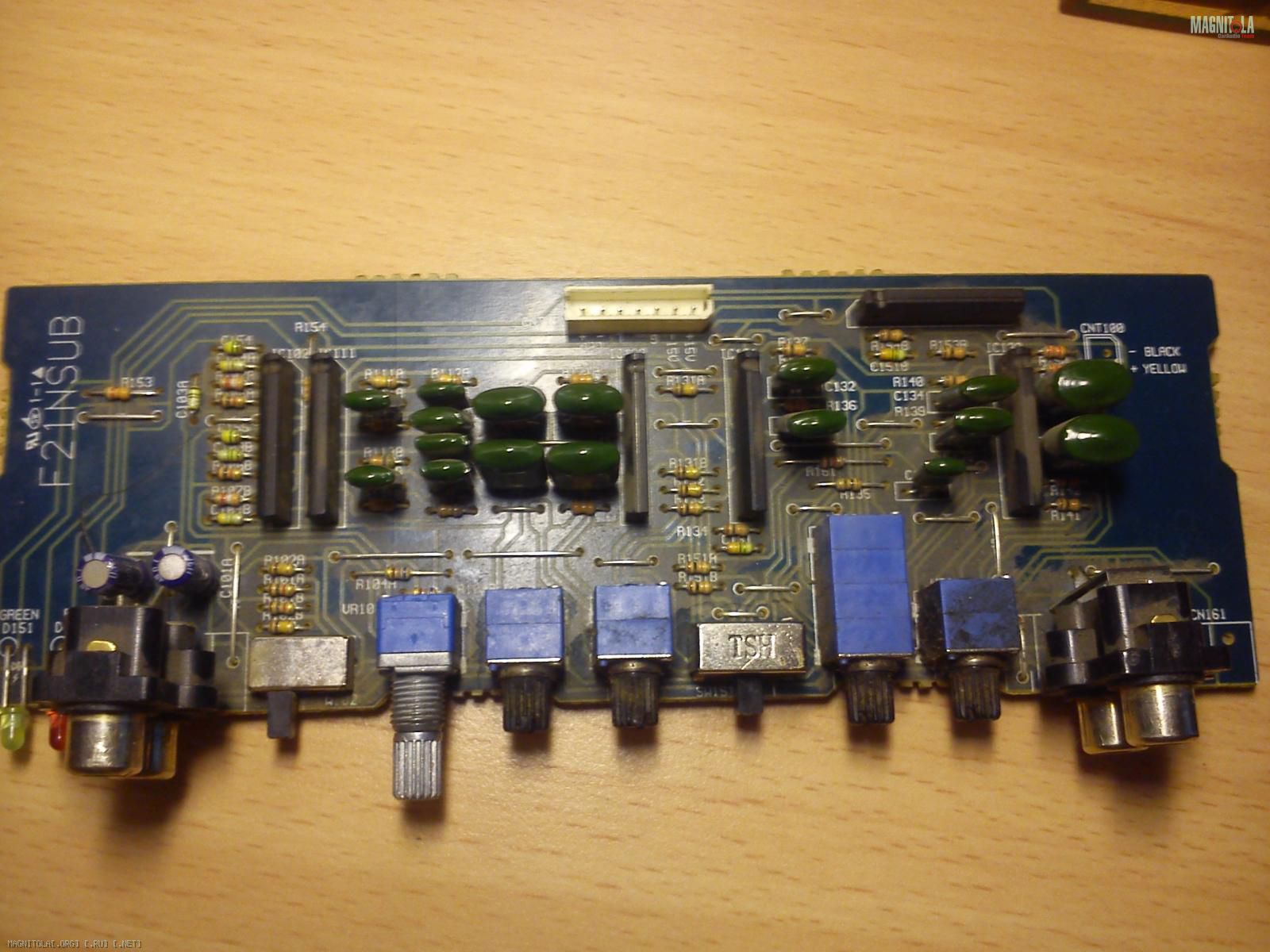

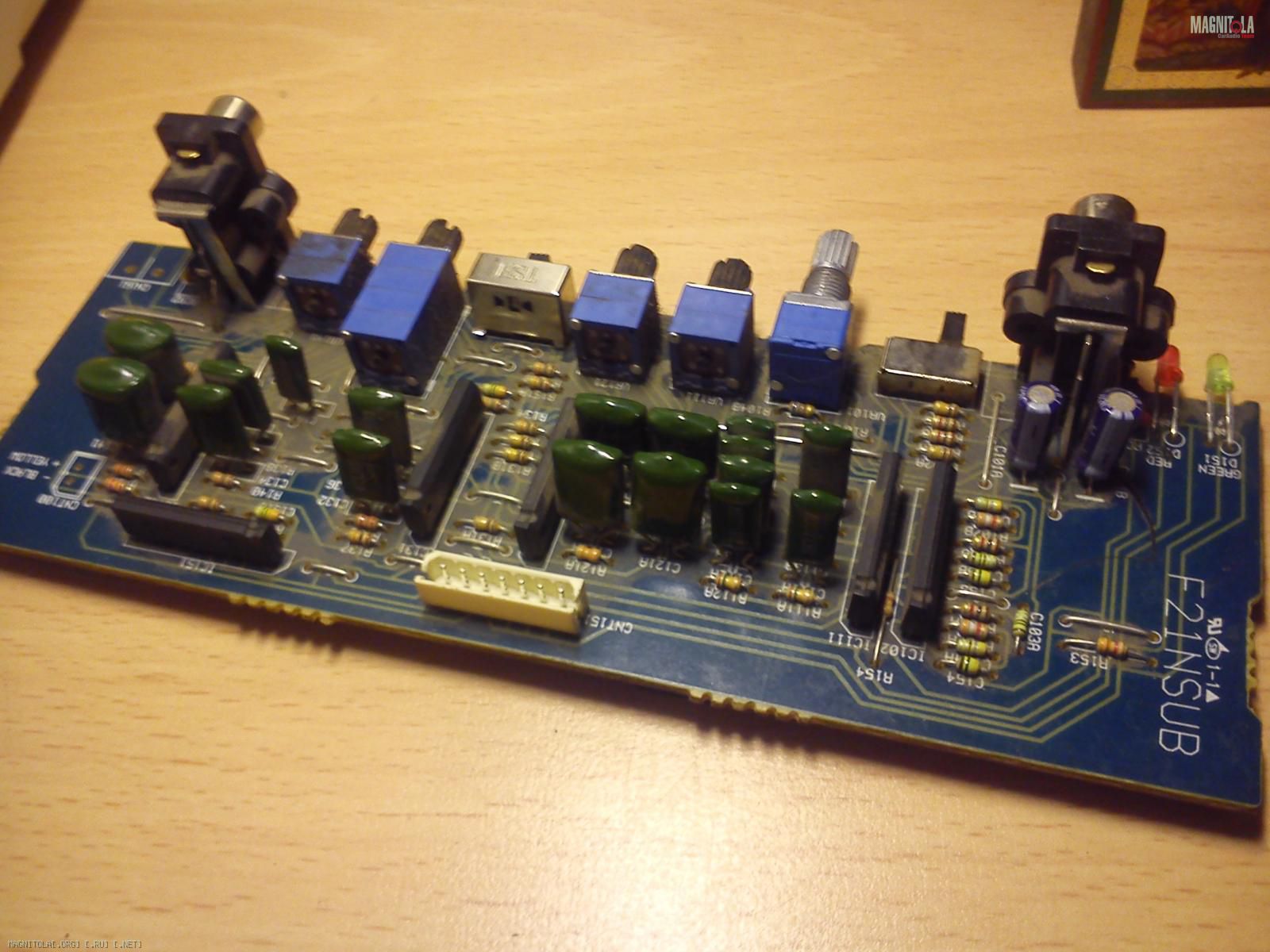

Извеняюсь про СМД, чет не подумал. Тембр блок с обычными элементами(СМД элементов нет). Про операционники: стоят IL4558S-9 . Вот фото Вложение 557830Вложение 557832
Фото посмотрел,а теперь вступает в измерения осциллограф и генератор ЗЧ,с которого надо подать сигнал на вход усилителя(посмотреть даташит микросхем в предварительном усилителе фильтров,убедиться в правильном питании + и - 15В на операционниках,по раскладке его-IL4558S-9).Далее по прохождению сигнала искать косяк в неисправности.В первую очередь нужно перед измерением проверить надёжность контактов в разъёмах,которые соединяют выносную плату(судя по фото-такая есть),пропаять и всё получится.,
Спасибо, буду разбираться.Направление в принципе понял)) По ходу действий отпишусь. Еще раз спасибо!Цитата:
Сообщение от gena60
Хорошо,что понимаете с полуслова -меня это радует,главное без лишнего "энтуазизма" при поиске неисправности-спешка не нужна в этом,а при измерении тем более-дабы не замкнуть лишнего.Жду результата с нетерпением и всегда готов помочь в поиске неисправности и анализа в предоставленных измерениях в Вашем отчёте.,Цитата:
