Или может кто натыкался на фотки внутренностей?
Диск перестал отдавать, а когда диск вставляешь он его не запускает!
Сталкивался кто-нибудь с таким недугом?
Помогайте, в общем, кто чем может!
Вид для печати
Или может кто натыкался на фотки внутренностей?
Диск перестал отдавать, а когда диск вставляешь он его не запускает!
Сталкивался кто-нибудь с таким недугом?
Помогайте, в общем, кто чем может!
В частности, сейчас привод как-бы "раскрыт" (есть расстояние между валиком и верх. крышкой, см. фото)
Вложение 623388
Вложение 623390
Второе: снимается ли двиг, скорее под ним шестеренки проскочили через друг друга. При откручивании болта 1-не снимается, надо ли откручивать 2 и 3?
Вложение 623392
Вложение 623394
Я чинил, фотоотчет выкладывал, ща сюда выложу куда смотреть.
Правильно понимаю что трещит и не отдает диск?
---------- Сообщение добавлено 14.08.2014 в 09:56 ----------
По фото вижу что у вас перескочил на 1 зуб механизм один, разбирать ничего не нужно, все чинится просто сняв механизм с аппарата
Вот в том месте где обведено красным у вас зуб перескочил, нужно чуть отогнуть пластиковую шестренку и подвинуть чтоб было как на моем фото
Вложение 623410
Потом поправить вот эту штуку она у вас не на месте, подведите ее в ближайший к центру край
Вложение 623412
Для того чтоб больше это не случалось я подглядел в механизме 7990 решение проблемы, там этот узел сделан вот так:
Вложение 623414 Вложение 623418
Я в 9965 решил вопрос с выгибом пластмассовой шестеренки следующим образом
Вложение 623416
Просто добавил булавку стальную обрезанную до нужной длины, там есть винтик в механизме к которому оч удобно эту булавку приделать
В другой раз чинил DVA-9861ri , там такой же механизм, там сделал по другому, вырезал из пластиковой карточки накладку по форме черной пластиковой шестерни и наклеил сверху цианакрилатом (суперклеем) , получилось почти как в 7990 (фоток нет к сожалению)
Больше с проблемой выдачи и забирания диска не сталкивался после обоих ремонтов, чинил пару лет назад, работает по сей день
Спасибо большое!
надеюсь помогут ваши фото и опыт! :)
rodion, +100,очень показательно и наглядно.,
rodion,
для того чтоб отодвинуть на место Вложение 623894 пришлось перекинуть ее через колесико. она находилась по красной стрелке
Вложение 623896
после этого привод принял диск но не стал вращать. аккуратно вытащил и он остался в положении
Вложение 623898
скольки вольтовый здесь моторчик?
Обресетьте еще механику, нажмите eject на 3 секунды
Моторчики там все двигал 3-5-ю вольтами постоянки когда возился
Что через что перекинули я так и не понял, если честно
Делается все так: Расцепляем зубья соскочившие, задвигаем эту штуку на морде к центру и после этого сцепляем зубья в положение "как надо" (эти 2 вертикальные штуки в загрузочной щели датчики вставки диска и частично окончания загрузки (загрузка считается завершенной када эти штуки возвращаются в центр на свои места а диск своей кромкой дальней от морды отжимает пластинку пружинящую, вроде так если память не подводит)
Пощелкайте фоток или видео с процессом загрузки выгрузки диска, вроде помню что как должно быть, подскажу. Нет под рукой у меня такого ГУ сейчас
Это конечно полезная информация.Но механику надо понимать, в её действии.Я бы дал простой совет-ТС не мучайте механизм,пока не довели его до состояния полной не пригодности.Совет от rodion, не помог разобраться в решении проблемы.Остаются вопросы,значит надо поручить это специалистам, для решения этой проблемы.,Цитата:
Сообщение от rodion
Ну даже не знаю, согласится можно с тем что обратитесь к специалистам, но лично меня такой совет всегда расстраивает :-)
Если по теме-правильный совет не мучать механику, не разбирайте там все подряд, внимательно посмотрите что там с чем связано и как взаимодействует. Моторчики крутить можно, этим ничего не сломаете если напряжений и токов не будете запредельных к ним прилагать (у меня лабораторный блок питания где все это можно ограничивать и ничего не спалить), после ресета нажатием на Eject там если все исправно все вернется в состояние "готов к вставке диска"
Я об этом тоже и говорю,нужно иметь преставление в работе механизма,абстракцию включать и понимать взаимодействие нужных шестерёнок.Знать всё не возможно,но знание простейшей механики должно присутствовать всегда, при таких работах.,Цитата:
Сообщение от rodion
Вложение 624836
штука обведенная кружком была с обратной стороны круга, где красная стрелка
после ее установки на место, привод принял диск, но не стал раскручивать диск. аккуратно вытащил диск и он остался в "раскрытом" состоянии.
сейчас попробую отдельно покрутить моторчик
насчет специалиста
сам ранее чистил привода у альпов. здесь интересный-не такой привод, как в тех
ничего критичного не разбираю, чтоб вернуть в исходное состояние
да и удаленность специалистов....
Попробуйте вернуть все как было и сделать только то что я показал на фото, там больше ничего не перескакивает само, ну и еще при подключеном питании дерните тонкой отверткой эти штуки которые раздвигает диск при вставке, там все забегает закрутится, пусть механизм сам попробует встать на место.
Ну или выложите видео как щас работает все (нужен вид сверху)
rodion, конечно я,"За" в советах,но похоже дальнейшие действия приведут к плачевному результату-принцип не освоен-а методом тыка это не решить,поскольку надо понимать порядок действий и устройство механизма.Извиняюсь за внедрение в этот вопрос,но так считаю, по развитию событий в теме.,Цитата:
Сообщение от rodion
Извиняюсь за настырность, но там поломать что либо трудно если не невозможно :-) Пущай мучает механизьм, у него самозащита на отлично сделана :-) спилить зубья нереально если не подать стопитсот вольт на моторчики напрямуюЦитата:
Сообщение от gena60
Последний совет: если совсем все плохо-присылайте транспортной, за спасибо сделаю если запчастей менять не нужно
Но с дуру и икс сломать можно.Цитата:
Сообщение от rodion
За это респект!,только расходы на пересылку будут,раз уж нет спецов в ближайшем районе.,Цитата:
Сообщение от rodion
Ну если Владимир не разберется, то отправлю транспортной, за доставку заплатить не проблема, лишь бы починили. :)
Это Вы о ком?может Ленин,а может президент-я не понимаю Вашего хода мыслей.Хотя у меня сосед Владимир,может он решает этот вопрос сегодня?.,Цитата:
Сообщение от Андрюш_ик
понял причину почему привод остался в откр положении
Вложение 626102
как и предполагал попал зуб на зуб
Вложение 626106
и вид сбоку- направляющая делает ход по синей стрелке и останавливается, а должна делать ход синий +красный до конца
Вложение 626110
---------- Сообщение добавлено 19.08.2014 в 13:23 ----------
gena60, он отписывается и выкладывает фотографии, у него даже в нике его имя присутствует ( Х.Вова )
Или вы решили поострить?
Очень необычно, когда вот так вот просто человек помогает другому человеку. :friends:
Если бы так было написано сразу,вопроса и не было бы вовсе.Для меня ник значение имеет-острОта не причём.,Цитата:
Сообщение от Андрюш_ик
Да, необычно, я бы сдох или стал бы бомжом если в свое время человек не помог бы человеку :) от добра добра не ищут, но если добро не делать..добра точно не ждиЦитата:
Сообщение от Alex Koff
прошу прощения за сентиментальность, старею :)
Со старостью обычно мудреют, ну или вообще в корягу тупеют. Побольше бы таких добрых и понимающих людей, которые "от добра, добра не ищут"
выложу полный фотоотчет разбора/сбора привода Alpine DVA-9965r
откручиваем крышку ГУ: 4 болтика, приподнимаем корпус привода, под ним два шлейфа. шлейфы освобождаются с платы (освобождать с привода не удобно) при поднятии защелки разъема (коричневая) вверх
Вложение 627594
привод стоит в металл корпусе, для вытаскивания с корпуса нужно открутить 5 болтов: 4 сверху, 1 сзади
Вложение 627596
привод состоит из двух металл. крышек (назовем их так)
верхняя крышка держится 4-мя маленькими болтами
Вложение 627598
Вложение 627600
Вложение 627598
снимаем верх крышку, сделал для себя фото пружинок и прочее
черные ролики снимаются, чтоб не улетели
для снятия прижимной планки необходимо снять две пружинки: левая пружинка 1 останется на основном механизме, правая 2 может соскочить - лучше снять и с механизма
Вложение 627604
Вложение 627606
Вложение 627658
обращаем внимание на следующее: слева, справа располагаются пластмассовые направляющие, в которых движется прижимная планка и основной механизм. соотв-но, надо выставить направляющие в такое положение чтоб планка могла подняться вверх
синей стрелкой отображен ход прижимной планки
Вложение 627610
Вложение 627612
основной механизм снимается: одна пружинка сзади, далее снимаем с амортизирующих подушек. сперва поднимаем левую сторону, затем правую, т.к с той стороны металлич. направляющие держат
Вложение 627624
Вложение 627626
сборку делал так: снял амортиз подушечки, одел их на свои места, опускал сначала правую часть (металл направляющие), выравнивал пинцетом подушечки и прикручивал их к корпусу привода, затем пружина
для снятия двигателя необходимо открутить 3 болта
шток вставляется во втулочки (на фото зеленым цветом), тем самым центруется
Вложение 627628
для снятия шестеренки снимаем зеленое стопорное кольцо
Вложение 627634
Вложение 627636
основной механизм вид снизу
Вложение 627638
изначально трабл был в том что диск насильно вытащили и получилось, что перепрыгнули зубья
Вложение 627640
надо их вернуть в такое состояние
Вложение 627642
для укрепления пластмассовой детальки можно сделать такую скобку из скрепки, сточив один край, булавки. вторую часть завернуть и она будет держаться за металл механизма
Вложение 627646
Вложение 627648
Вложение 627650
при сборке для поверки работоспособности столкнулся со следующим
прижимная планка не делала полный ход (делала ход только по синей стрелке).
Вложение 627654
понял, что когда привод собран пазы в металле (на фото синим) служат направляющими для ее движения. получаем ход синяя стрелка + красная
Вложение 627656
Х.Вова.В итоге привод заработал?-всё замечательно,но итог не подведён-время есть для опубликования окончания результата.Если не сложно добавьте в редактировании сообщения общий итог.Спасибо.,
Пока еще майфун не собран и не у меня. Но говорят что он не заработает...
150$ стоит новый механизм, либо ищите донора в виде 9861 или 9860 раз пошла такая пьянка
а причины почему не заработает называются?
А почему в этом уверенность такая,где информация-почему?.,Цитата:
Сообщение от Андрюш_ик
привод работает, при подключении к БП отрабатывает полный цикл - идет прижатие основным механизмом как-бы диска (проверял без него) и вращается резиновый валик и соотв-но обратное движение, но когда вставляешь диск он не начинает вращаться
есть подозрение на то (выше выкладывал фото), что зуб на зуб и ранее попадал и на гребенке подточен зуб

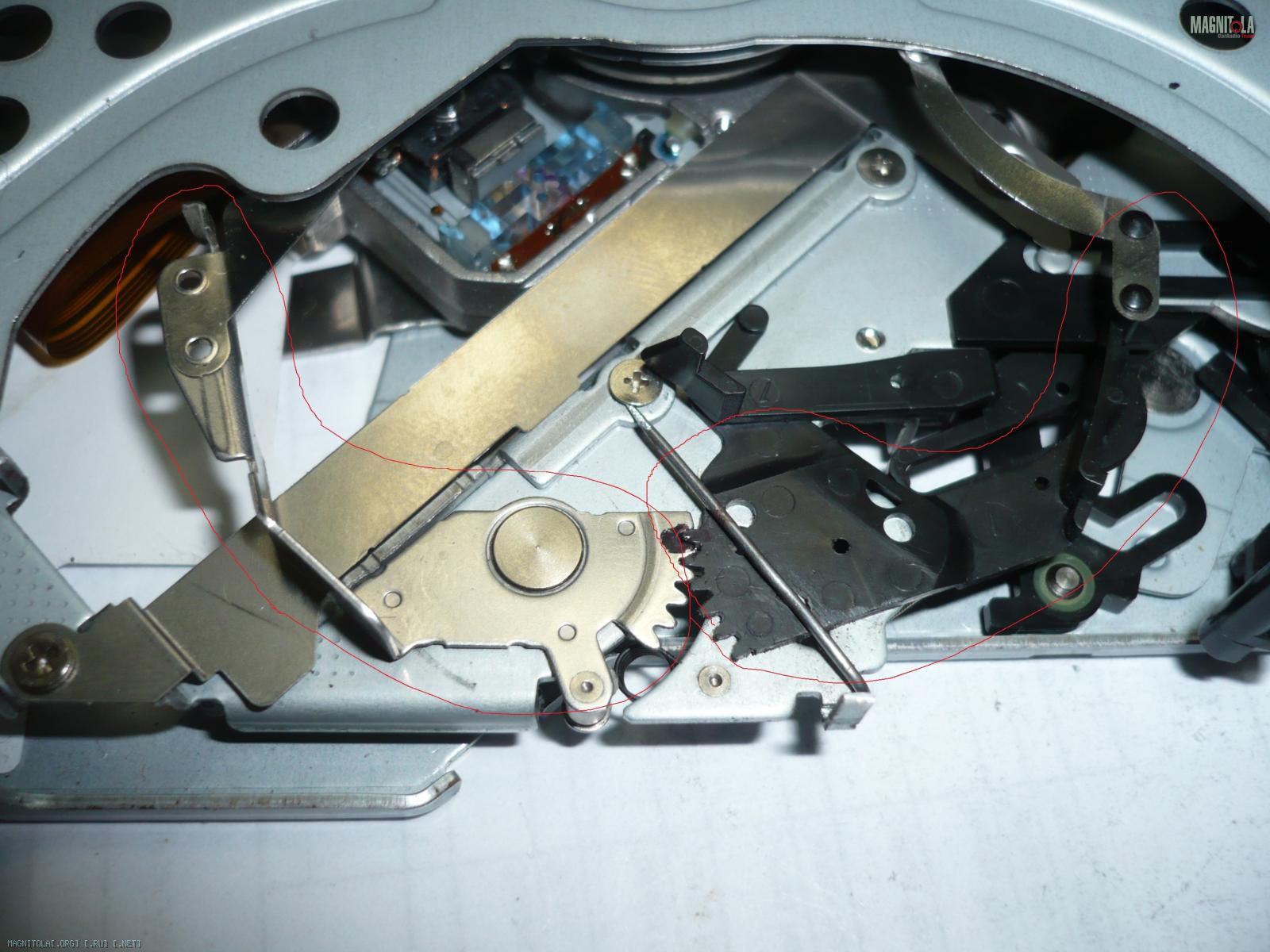

вопрос к rodion, эти штуки должны же мягко двигаться
Вложение 629000
Усилием заезжающего диска должны двигатьсяЦитата:
Сообщение от Х.Вова
ок, буду пробовать
и руками должны мягко, у меня более тяжело
---------- Сообщение добавлено 25.08.2014 в 15:59 ----------
http://youtu.be/05bp9AhuMtY.
Когда механизм работает-следует обратить внимание не только на механику,но и на датчики в виде концевиков, не помешает.,Цитата:
Сообщение от rodion
Простите, но видео полная фигня. Снимите загрузку\выгрузку диска, так будет понятней что у вас не так
А попробовать в комплексе,что никак нельзя?.,Цитата:
Сообщение от rodion
всем привет, немного заработался
Итог работ над приводом

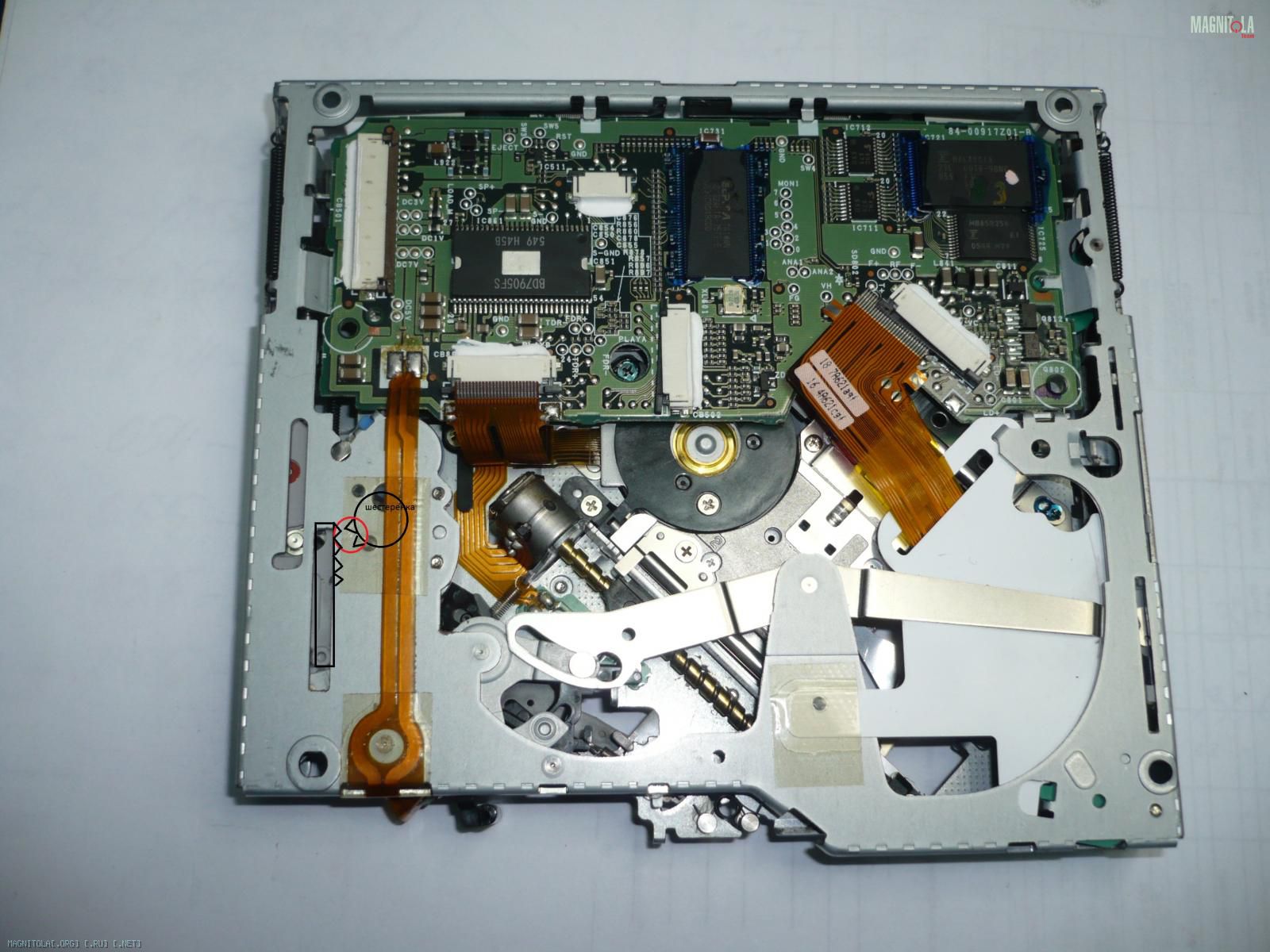

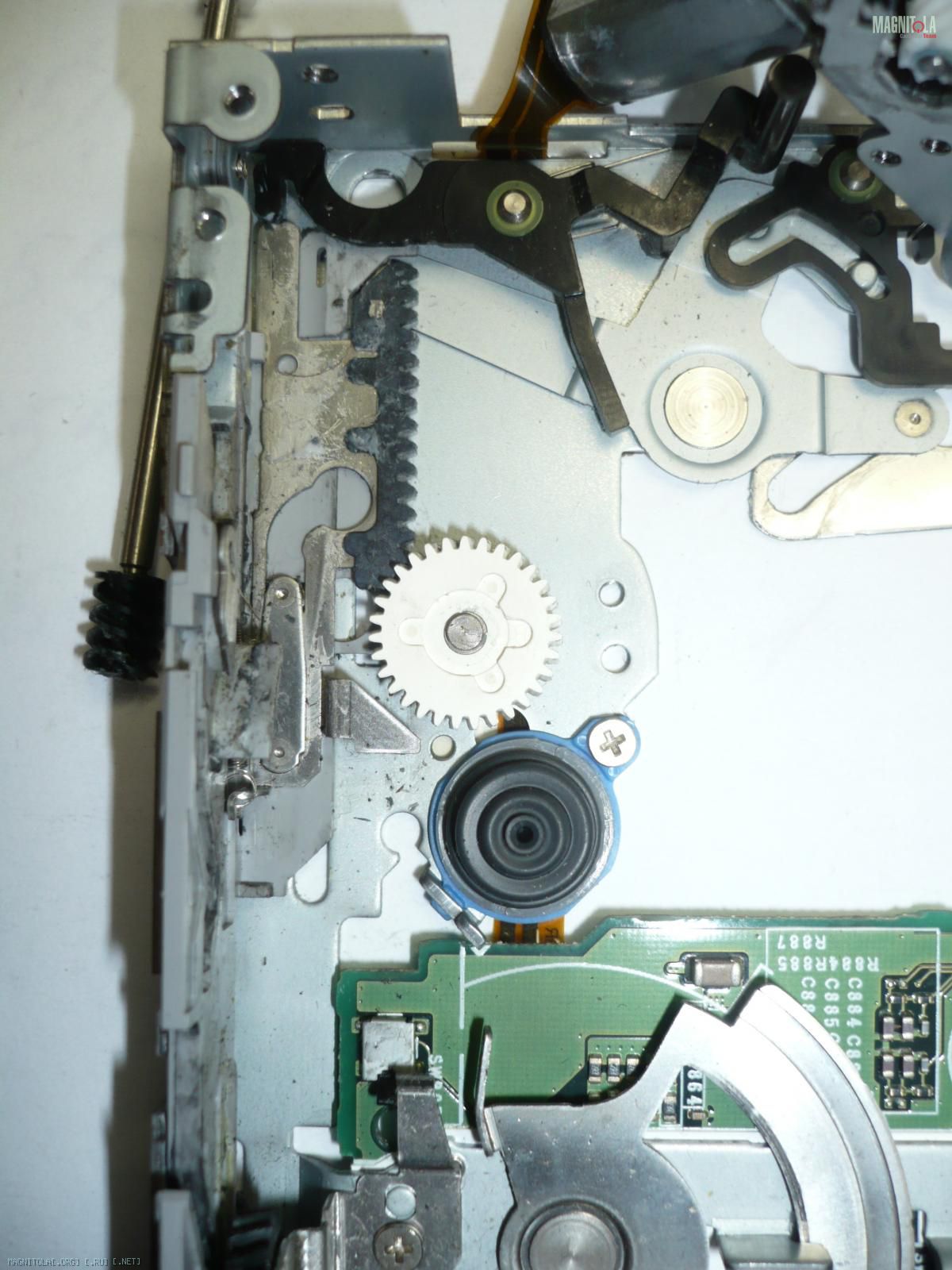

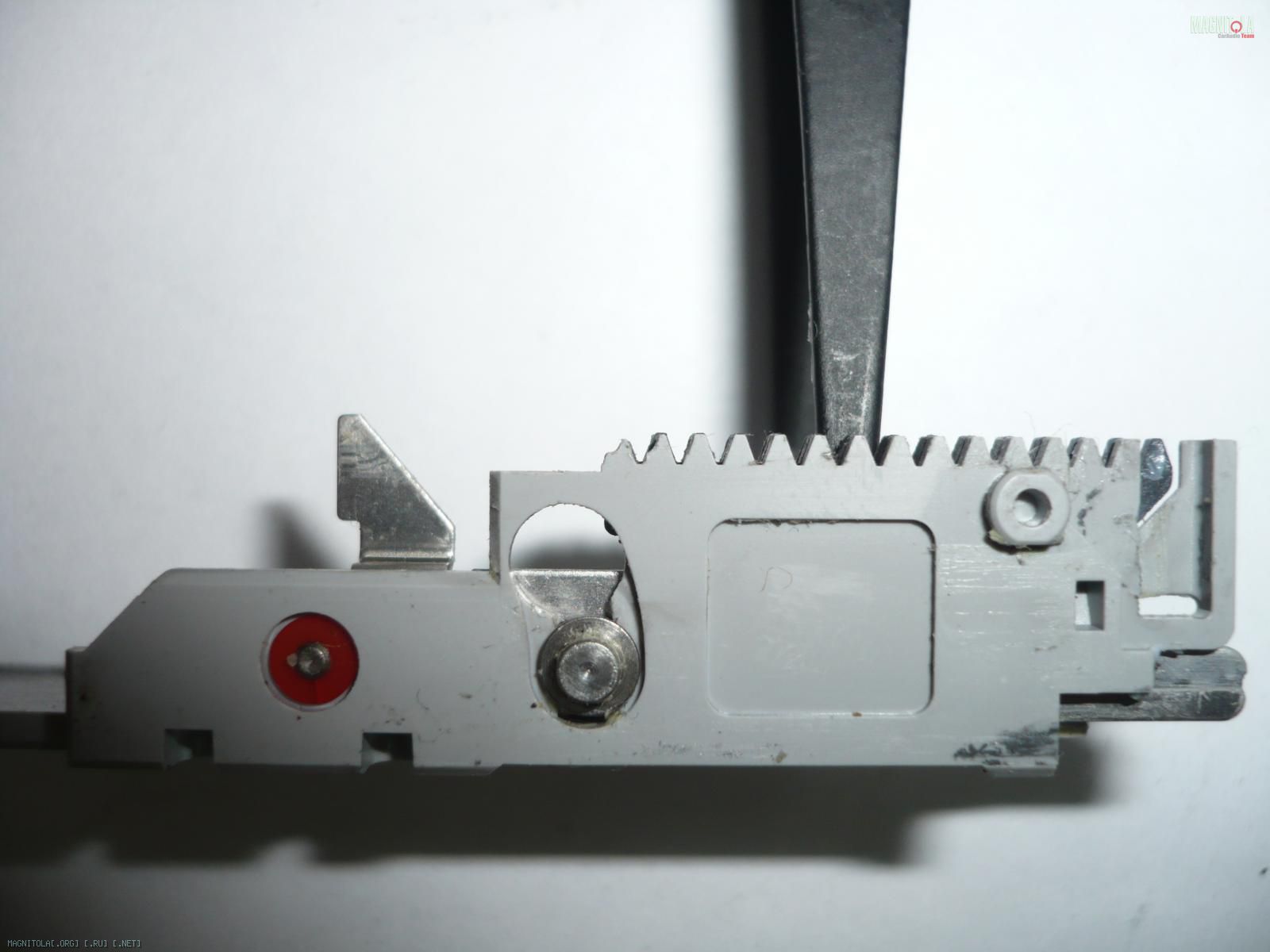

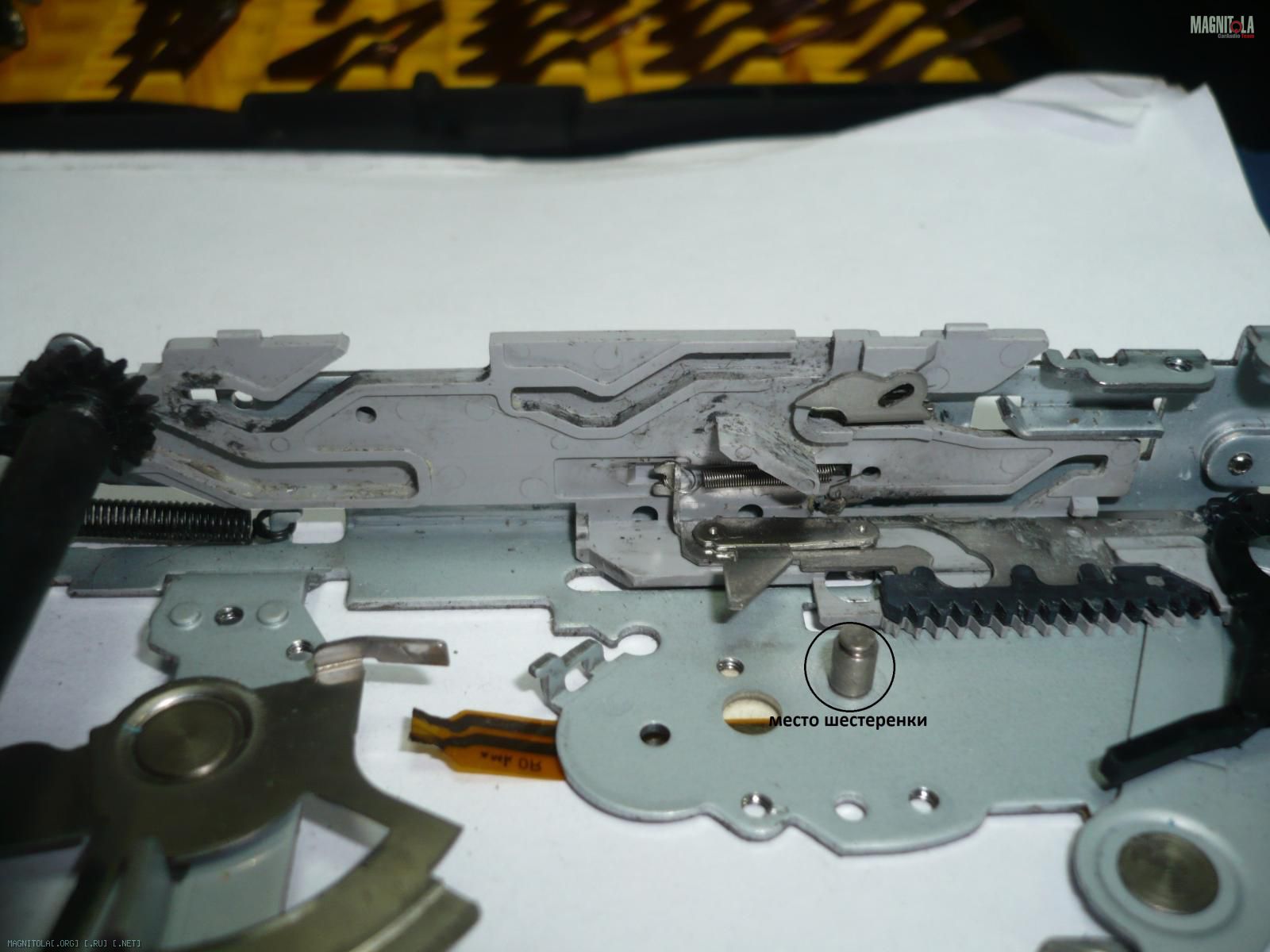

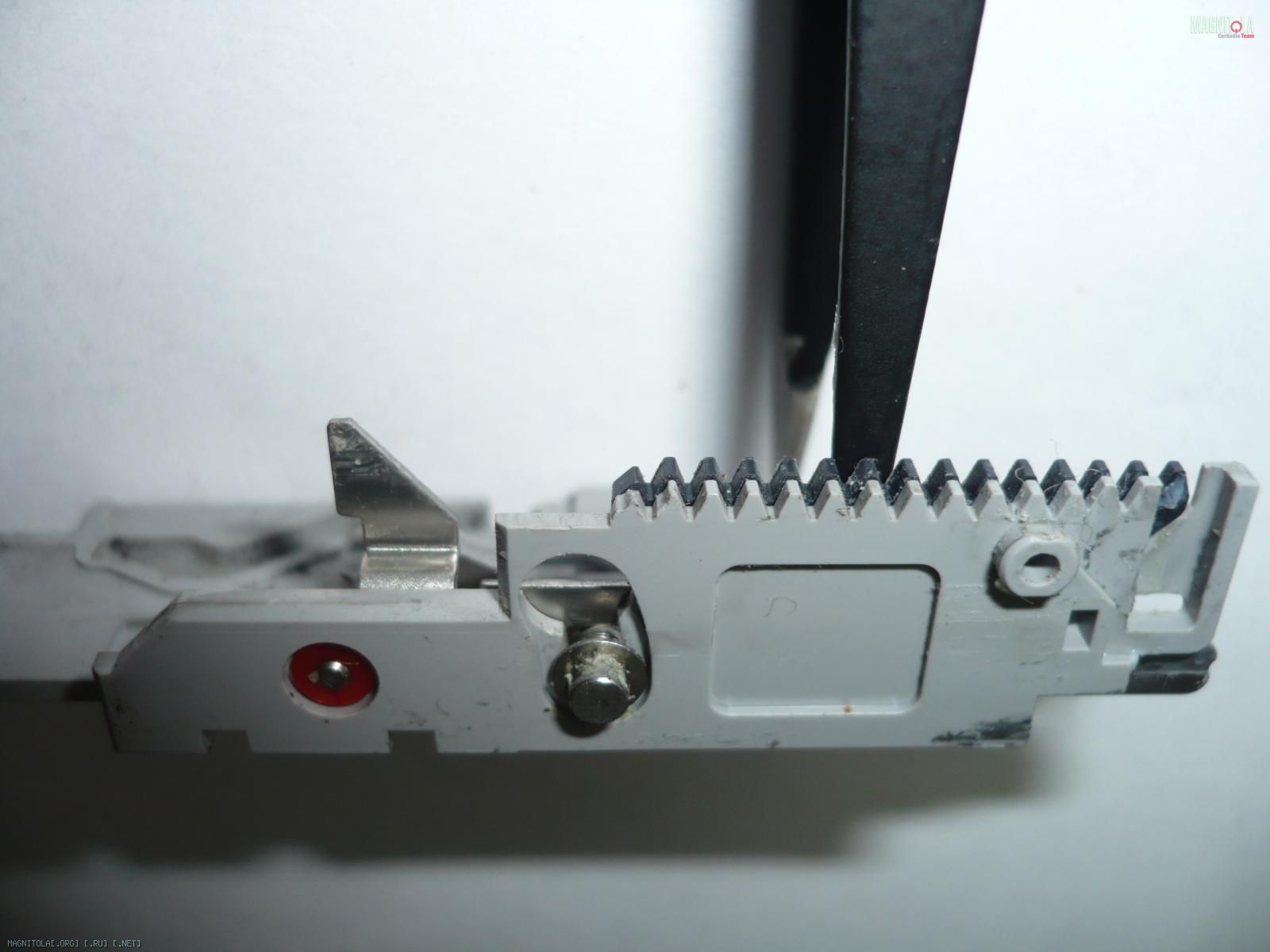

диск заезжает, вращается , но не выдается (снял видео, обработаю выложу), т.к. ранее писал, что при попадании зуб на зуб подточился один зуб на такой детальке
Вложение 630618
Вложение 630620
Вложение 630580
Вложение 630582
Вложение 630584
Андрей http://magnitola.org/members/32678.html готов купить такую штуку
Крайние левые 2 зуба на нижней фотке?
Можно детальку изготовить если не найдете донора , даже эту можно отреставрировать
rodion, да. например как изготовить?
В вашем случае проще отреставрировать. Нагреваем стальную иглу и втыкаем ее ровно в центр поврежденного зуба (в вашем случае надо 2 штуки). Это будет арматура. Находим аналогичный пластик (на детальке по идее должны быть маркировка из какого именно пластика она сделана) и наплавляем паяльником на арматуру и сращиваем плавлением с основной массой детали. У вас там есть вторая деталюшка с аналогичными зубьями, сложив их вместе вытачиваем надфилем зубья по аналогии с изготовлением дубликатов ключей для дверных замков.Цитата:
Сообщение от Х.Вова
Если никогда не сращивали пластик наплавкой-можете убить деталь окончательно, по этому я бы сначала подготовился бы к этой ситуации и отлил бы форму детальки в силиконе, впоследствии это дало бы возможность отлива детали заново из эпоксидки (я пользуюсь клеем ЭДП с отвердителем). Нагрузки держит суровые, последнее что реставрировал это приставку мясорубку к кухонному комбайну, комбайн клевый, а вот механизм внутри привода мясорубки из абс пластика, треснул при первом использовании, пришлось изготавливать 2 детали.
Я делаю примерно так же как по ссылке в спойлере (материалы другие немного)
Я моделизмом и робототехникой слегка страдаю, потому ссылка будет на соответствующий сайт, не реклама
можно еще погуглить по ключевикам "отливка деталей из эпоксидки силикон"
