FP-804 уходит в зашиту при увеличении громкости

Всем привет, с паяльником дружу, в радиолюбительстве немного соображаю, попал мне сабж за недорого, но с проблемой. Постараюсь доступно описать:три канала работают отлично и исправно, НО как только подключаешь четвертый- уходит в зашиту при увеличении громкости больше трети. Хоть этот канал будет один подключен-все равно, только больше трети громкости добавляешь-в защиту. Что проверено-вся плата на предмет непропая-все чисто. Выходные транзисторы (TIP 35, TIP 36) - целы, транзисторы предварительного каскада (С3198 и А1266)-тоже выпаяны по одному и проверены-все в порядке. БП отбросил-на обоих плечах по 25,8 В, перекосов нет, да и другие три канала то работают. Схемы нет, идей тоже нет, ничего в проблемном канале не греется и подозрений не вызывает, куда копать?:help:

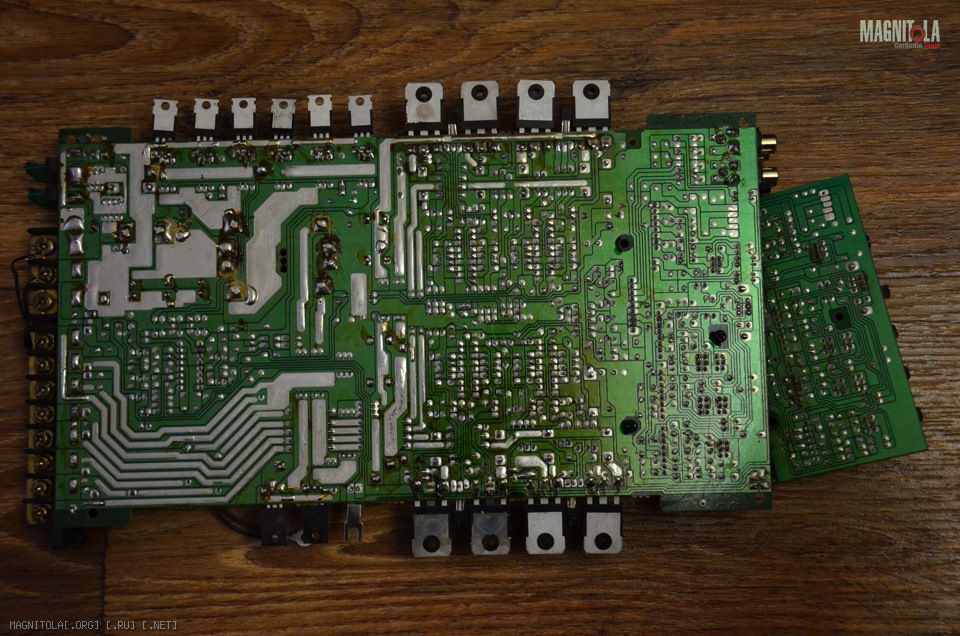

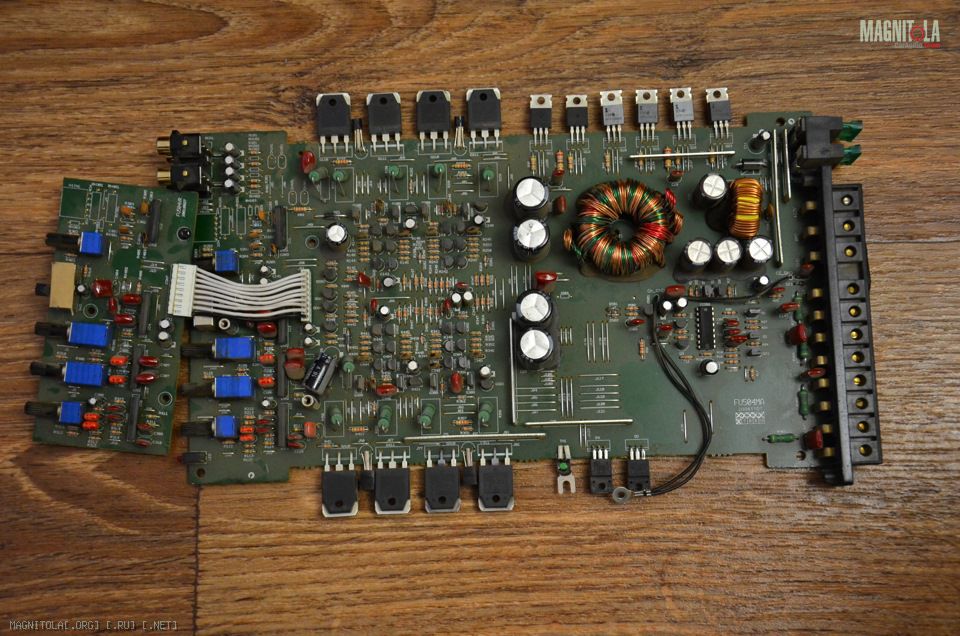

Вложение 677288Вложение 677290

На дефектный канал подключались разные нагрузки или одна и та же.

разные 4Ом дины-без разницы. 8 ом не пробовал.

Цитата:

---

Сообщение от Skyfon

разные 4Ом дины-без разницы. 8 ом не пробовал.

---

Вопрос был не праздным.Часто за дефект усилителя принимают замыкание в нагрузке на массу.Но в данном случае проблема в усилителе.
Мультиметр в руки и проверяй сравнением с исправными каналами режимы дефектного по напряжениям.

скорее всего косяк в системе защиты - не вовремя срабатывает

Цитата:

---

Сообщение от A!exT

скорее всего косяк в системе защиты - не вовремя срабатывает

---

Схемы нет на него, как она там реализована, по какому принципу канал "тушит" БП?

с эмитеррных резюков выхода на ключ, который выдает сигнал ошибки для шимконтроллера
может быть только с одного резюка (а не пары) и только положительного плеча.
там резистивный делитель с диодом, емкость и транзистор. сравни с другими каналами, что там происходит

Нашел эту цепь, диод целый, транзистор с 3198-целый, все равно заменил на заведомо исправный. Не совсем понял где мерять напряжение, померил на этом транзисторе - коллектор-эмиттер-12,2 и коллектор-база столько же, в исправном канале по 12,4В, когда срабатывает защита-и в дефектном и в исправном по 11,8 на тех же точках.

Skyfon, Какое напряжение на транзисторах выходного каскада б-э?(TIP 35, TIP 36)-это раз,но неисправность ОУ в этом вопросе не редкость.Скачайте даташит на мс в предварительном усилителе и измерьте напряжение на её выходах,которые отвечают за прохождение сигнала на неисправный канал.Если есть постоянка на них то это может вызывать такое положение дел.Жду ответа с картой напряжений,чтобы понимать картину в целом происходящего в этом канале.Не стоит исключать возможные не пропайки в виде слонов,это надеюсь уже сделано было ранее....,

МС в фильтрах - 4560, типичная и дешевая, щас скачаю даташит. Непропайки устранены в первую очередь. напряжение на транзисторах выходного каскада б-э - в дефектном канале на tip35- 0,55в, на tip36-0,37В. На всех остальных выходных транзисторах 0,46-0,47В, то есть фактически одинаковое.
