Разыскивается схема выносного регулятора для adagio hf 350.2

Сообщение от WENQ

Сменить разЬёмы и добавить 1 проводок.

Так по фирме (фото родного пульта в 5-ом сообщении) 6 пин и 2 светодиода.
Может оба сопротивления регулятора имеют общую точку на массу?

Сообщение от zubanov

Так по фирме (фото родного пульта в 5-ом сообщении) 6 пин и 2 светодиода.
Может оба сопротивления регулятора имеют общую точку на массу?

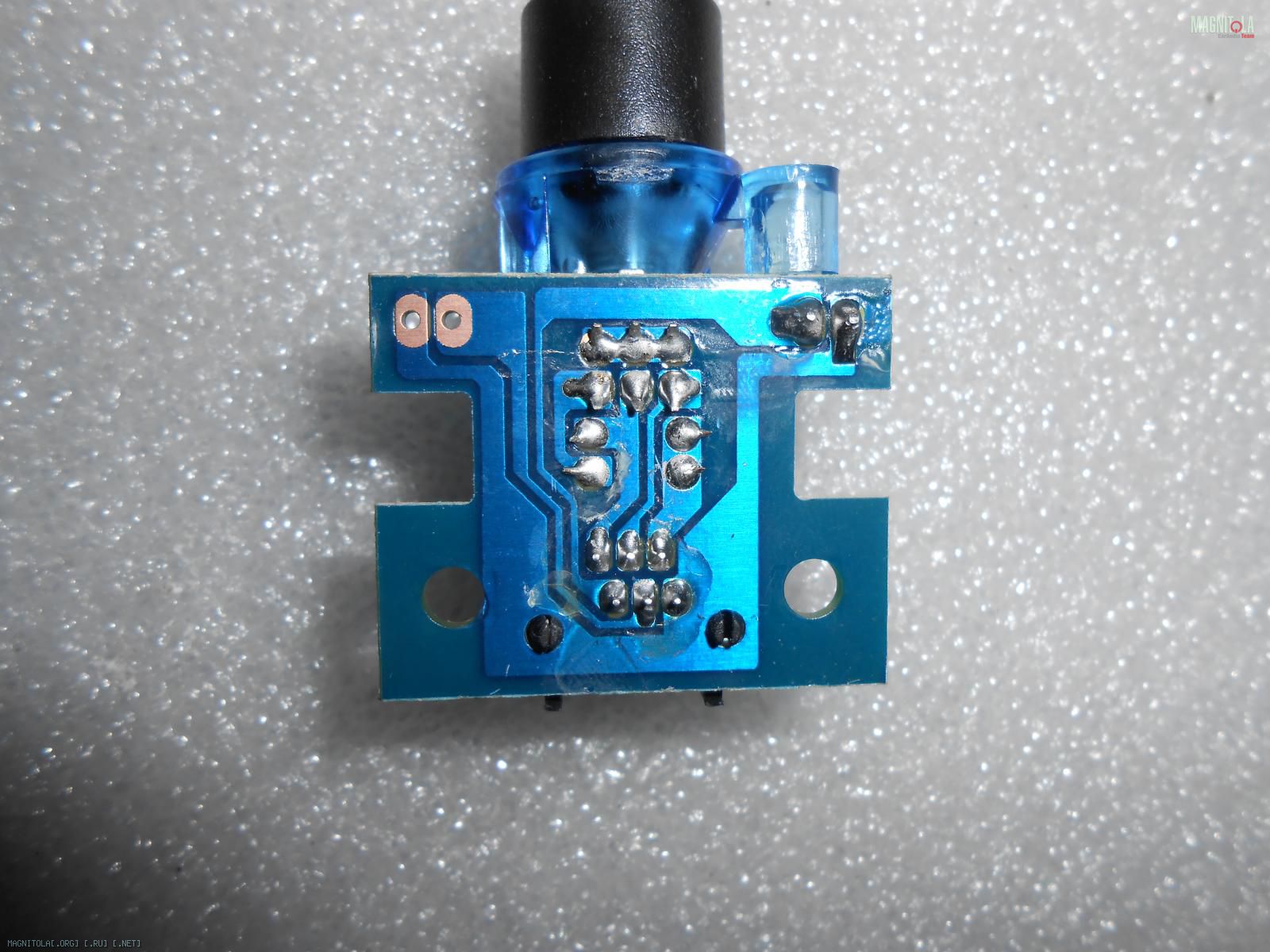

Покопался в архиве своём и вот такое нашёл.На фото-печать односторонняя.Переменный резистор двухсекционный-В20к,рядом с ним постоянный резистор 680Ом,другой резистор,который с разъёмом рядом 6,2кОм.Схема имеет одну секцию регулировки,другая не используется.Надеюсь поможет,но других вариантов у меня нет с 6-ти пиновыми разъёмами,к сожалению,не попадались пока.,

Сообщение от zubanov

И если есть возможность.зделайте фото разъёма со стороны контактов

Это ничего не даст в информации,разъём ни чем не отличается от Вашего в посте№3.Контакты идут по очереди,как и на микросхемах УЗЧ в ГУ типа TDA7560,7388 и т.п. в шахматном порядке.Включить абстракцию и разрисовать плату в принципиальную схему не трудно.Желаю удачи!.,

Сообщение от gena60

Это ничего не даст в информации,разъём ни чем не отличается от Вашего в посте№3.Контакты идут по очереди,как и на микросхемах УЗЧ в ГУ типа TDA7560,7388 и т.п. в шахматном порядке.Включить абстракцию и разрисовать плату в принципиальную схему не трудно.Желаю удачи!.,

В общем принцип понятен.У меня при прозвонке разъёма на усилке 3 и 6 контакты-масса.На 5-том загорается Proction.

Сообщение от zubanov

У меня при прозвонке разъёма на усилке 3 и 6 контакты-масса.

Здесь надо учитывать схему,возможно переменные резисторы в усилителе могут быть в таком положении.Убедится в точной массе,покрутив и исключить их влияние.,

Сообщение от gena60

Здесь надо учитывать схему,возможно переменные резисторы в усилителе могут быть в таком положении.Убедится в точной массе,покрутив и исключить их влияние.,

Покрутил все резисторы.Всё так и осталось.

Сообщение от gena60

Покопался в архиве своём и вот такое нашёл.На фото-печать односторонняя.Переменный резистор двухсекционный-В20к,рядом с ним постоянный резистор 680Ом,другой резистор,который с разъёмом рядом 6,2кОм.Схема имеет одну секцию регулировки,другая не используется.Надеюсь поможет,но других вариантов у меня нет с 6-ти пиновыми разъёмами,к сожалению,не попадались пока.,

А где такой регулятор можно найти, купить?

Сообщение от ra1abc

А где такой регулятор можно найти, купить?

В установочных центрах,ведь иногда они не нужны при установках и просто остаются и копятся .Если Вам он нужен,тогда обязательно найдёте.,
