Разыскивается схема выносного регулятора для adagio hf 350.2

Разыскивается схема выносного регулятора для adagio hf 350.2
Может есть у кого.Поделитесь пожалуйста.

Цитата:

---

Сообщение от zubanov

Разыскивается схема выносного регулятора для adagio hf 350.2

---

Сколько пинов у разъёма,можно указать?Возможно и подберём из моего наличия этих регуляторов.,

Разъём 6-ти пиновый.

Цитата:

---

Сообщение от gena60

Сколько пинов у разъёма,можно указать?Возможно и подберём из моего наличия этих регуляторов.,

---

Разъём 6-ти пиновый.

Вложение 686796

Цитата:

---

Сообщение от gena60

Сколько пинов у разъёма,можно указать?Возможно и подберём из моего наличия этих регуляторов.,

---

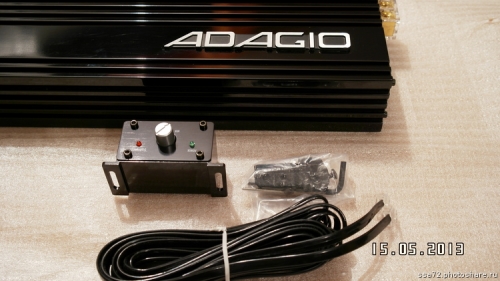

В комплекте идёт такой.

Цитата:

---

Сообщение от zubanov

В комплекте идёт такой.

---

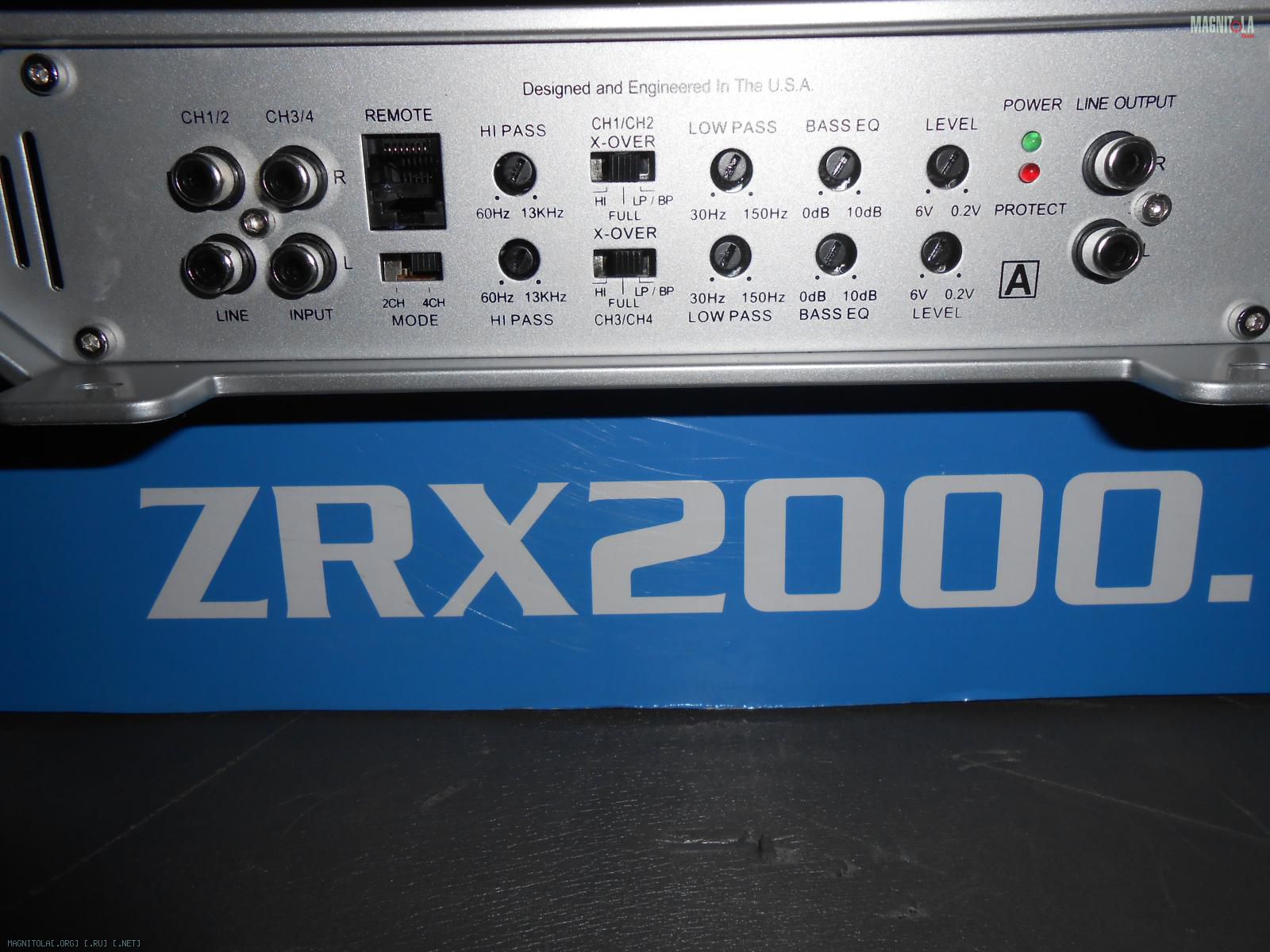

Это понятно,но разъёмы не у всех одинаковые(смотрите провод или на самом усилителе количество пинов),на картинке слева "REMOTE",например:
Вложение 686798

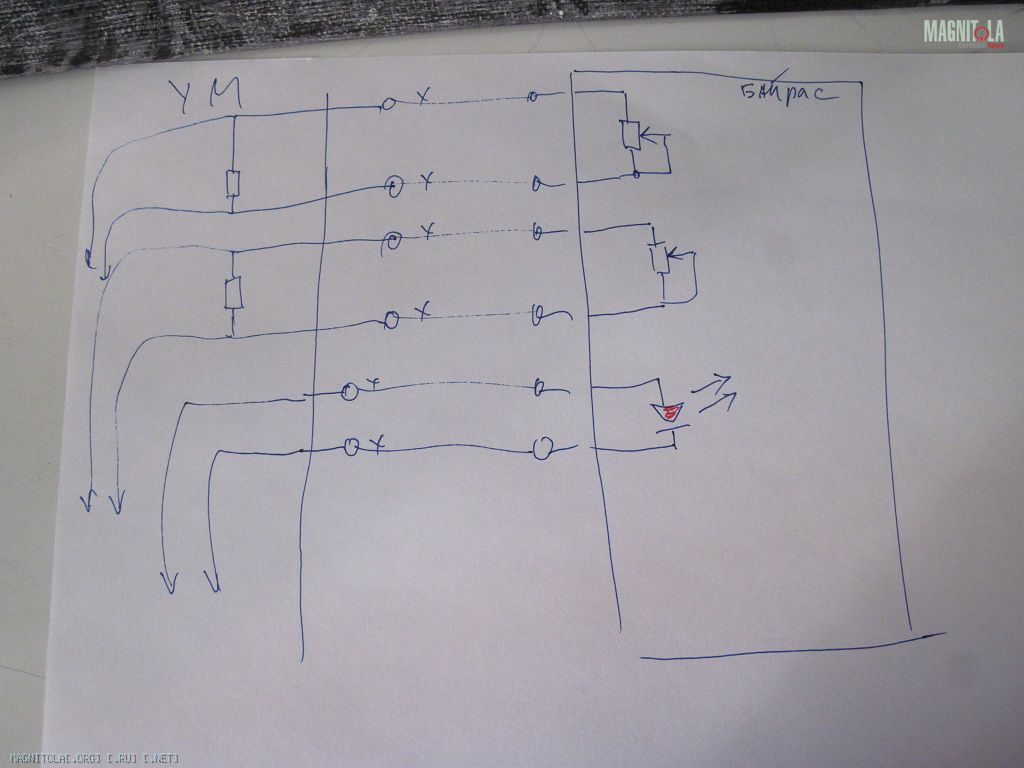

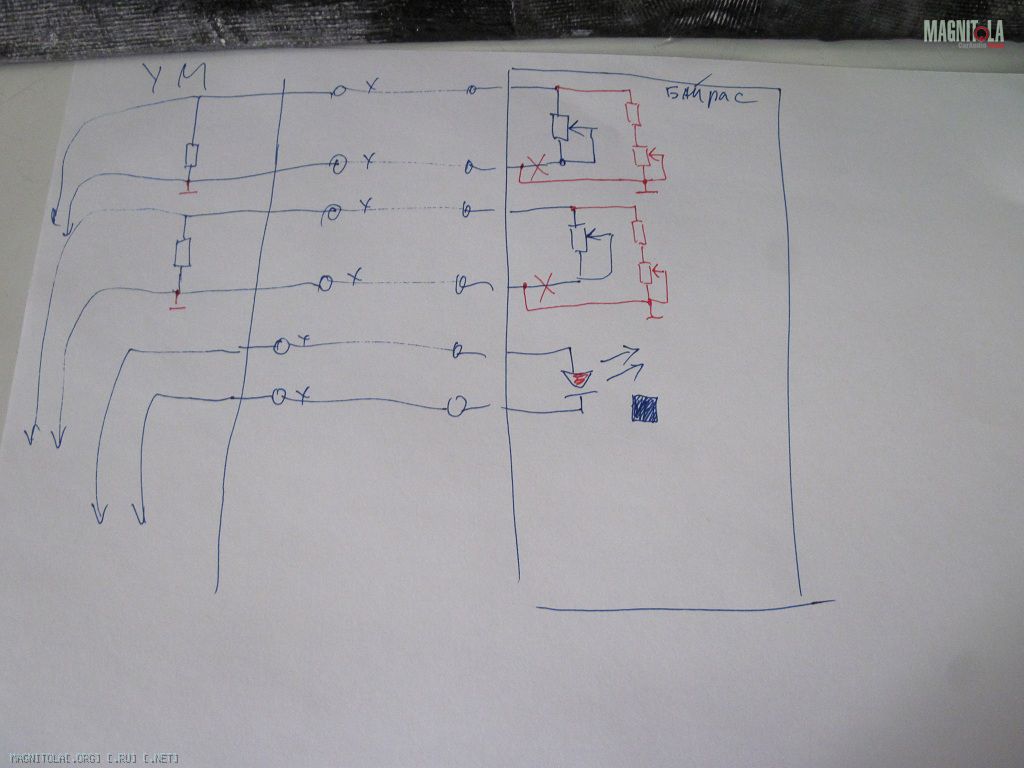

Трудно найти схему калкеля или адажио но ваш байпас примерно таков, обычной звонилки хватит.Вложение 686808 илиВложение 686810

Цитата:

---

Сообщение от gena60

Это понятно,но разъёмы не у всех одинаковые(смотрите провод или на самом усилителе количество пинов),на картинке слева "REMOTE",например:
Вложение 686798

---

В Третьем сообщении фото моего разъёма.Там 6 пин.

---------- Сообщение добавлено 18.12.2014 в 15:35 ----------

Цитата:

---

Сообщение от WENQ

Трудно найти схему калкеля или адажио но ваш байпас примерно таков, обычной звонилки хватит.Вложение 686808 илиВложение 686810

---

С резисторами регулировки понятно. Не могу сообразить.как туда подключить 2 светодиода.

Сменить разЬёмы и добавить 1 проводок.

Цитата:

---

Сообщение от WENQ

Сменить разЬёмы и добавить 1 проводок.

---

Так по фирме (фото родного пульта в 5-ом сообщении) 6 пин и 2 светодиода.
Может оба сопротивления регулятора имеют общую точку на массу?

Что вы желаете засветить 2 ым светодиодом? аларм или клип(если есть). да и проверьте как СД включены в УМ, если с обшим В+ то у вас ОК и общяя земля не поможет........Блин сори ,на регуляторы там общая земля тобибиш 3 провода на упр. и 3 на индикацию, а может и 2 , ну всё равно вопрос

Цитата:

---

Сообщение от WENQ

Что вы желаете засветить 2 ым светодиодом? аларм или клип(если есть).

---

На самом усилке есть светодиоды Power.Low batt. и Protection
Засветить хочу Power и Protection.

малям недочитал редактировал.Подключитесь на плате УМ именно к этим СД Вложение 686836

Подожду ещё.Может кто сбросит готовую схему.

Цитата:

---

Сообщение от zubanov

Так по фирме (фото родного пульта в 5-ом сообщении) 6 пин и 2 светодиода.
Может оба сопротивления регулятора имеют общую точку на массу?

---

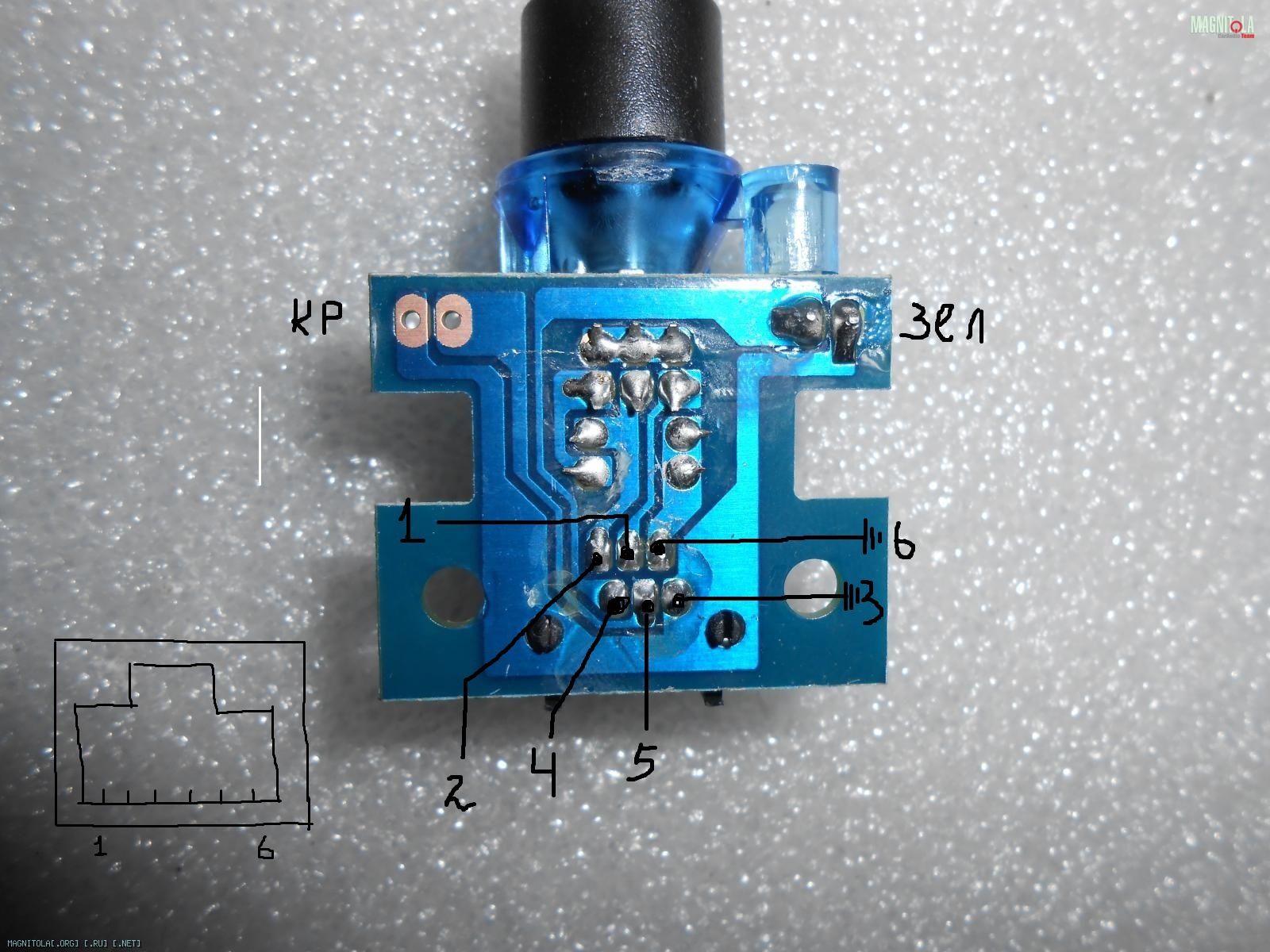

Покопался в архиве своём и вот такое нашёл.На фото-печать односторонняя.Переменный резистор двухсекционный-В20к,рядом с ним постоянный резистор 680Ом,другой резистор,который с разъёмом рядом 6,2кОм.Схема имеет одну секцию регулировки,другая не используется.Надеюсь поможет,но других вариантов у меня нет с 6-ти пиновыми разъёмами,к сожалению,не попадались пока.,
Вложение 687020Вложение 687022

Цитата:

---

Сообщение от gena60

Покопался в архиве своём и вот такое нашёл.На фото-печать односторонняя.Переменный резистор двухсекционный-В20к,рядом с ним постоянный резистор 680Ом,другой резистор,который с разъёмом рядом 6,2кОм.Схема имеет одну секцию регулировки,другая не используется.Надеюсь поможет,но других вариантов у меня нет с 6-ти пиновыми разъёмами,к сожалению,не попадались пока.,
Вложение 687020Вложение 687022

---

Спасибо.Попробую внедрить.И если есть возможность.зделайте фото разъёма со стороны контактов

Цитата:

---

Сообщение от zubanov

И если есть возможность.зделайте фото разъёма со стороны контактов

---

Это ничего не даст в информации,разъём ни чем не отличается от Вашего в посте№3.Контакты идут по очереди,как и на микросхемах УЗЧ в ГУ типа TDA7560,7388 и т.п. в шахматном порядке.Включить абстракцию и разрисовать плату в принципиальную схему не трудно.Желаю удачи!.,

Цитата:

---

Сообщение от gena60

Это ничего не даст в информации,разъём ни чем не отличается от Вашего в посте№3.Контакты идут по очереди,как и на микросхемах УЗЧ в ГУ типа TDA7560,7388 и т.п. в шахматном порядке.Включить абстракцию и разрисовать плату в принципиальную схему не трудно.Желаю удачи!.,

---

В общем принцип понятен.У меня при прозвонке разъёма на усилке 3 и 6 контакты-масса.На 5-том загорается Proction.

Цитата:

---

Сообщение от zubanov

У меня при прозвонке разъёма на усилке 3 и 6 контакты-масса.

---

Здесь надо учитывать схему,возможно переменные резисторы в усилителе могут быть в таком положении.Убедится в точной массе,покрутив и исключить их влияние.,

Цитата:

---

Сообщение от gena60

Здесь надо учитывать схему,возможно переменные резисторы в усилителе могут быть в таком положении.Убедится в точной массе,покрутив и исключить их влияние.,

---

Покрутил все резисторы.Всё так и осталось.

Цитата:

---

Сообщение от zubanov

3 и 6 контакты-масса.На 5-том загорается Proction.

---

Три контакта исключили:

Цитата:

---

Сообщение от zubanov

Покрутил все резисторы.Всё так и осталось.

---

Осталось разобраться с 3-мя ещё и включить переменный резистор.Аналогия уже есть в принципе реализации.Теперь нужно разрисовать схему его подключения в усилителе и собрать макет.Пока такой ход в дальнейших действиях мне видится.,

Цитата:

---

Сообщение от gena60

Три контакта исключили:


Осталось разобраться с 3-мя ещё и включить переменный резистор.Аналогия уже есть в принципе реализации.Теперь нужно разрисовать схему его подключения в усилителе и собрать макет.Пока такой ход в дальнейших действиях мне видится.,

---

Так и зделаю. Осталось найти 6-ти пинового папу.

Цитата:

---

Сообщение от zubanov

Так и зделаю. Осталось найти 6-ти пинового папу.

---

Наверняка есть радиорынок у Вас,можно из телефона обычного вытащить,ведь он к линии, как раз таким разъёмом и подключается.,

Цитата:

---

Сообщение от gena60

Наверняка есть радиорынок у Вас,можно из телефона обычного вытащить,ведь он к линии, как раз таким разъёмом и подключается.,

---

Сходил.купил 6 пин.но в нём только 4 активных.Добавил 2 контакта.Подберу подходящий многожильник.обожму и буду пробовать.

Цитата:

---

Сообщение от zubanov

Добавил 2 контакта.Подберу подходящий многожильник.обожму и буду пробовать.

---

Желаю удачи!Интересно узнать результат и как получилось.,

Цитата:

---

Сообщение от gena60

Желаю удачи!Интересно узнать результат и как получилось.,

---

Не получается с этим разъёмом.У него под 2 провода заглушено.Можно вставить тьлько 4 проводка. Нужно искать с 6-ю активными.

Цитата:

---

Сообщение от zubanov

Нужно искать с 6-ю активными.

---

В телефонах старых стоят такие,но не в сотовых конечно-у меня их куча валяется неисправных,можно у соседей поспрашивать-может повезёт и найдётся нужный?!.,

Цитата:

---

Сообщение от gena60

В телефонах старых стоят такие,но не в сотовых конечно-у меня их куча валяется неисправных,можно у соседей поспрашивать-может повезёт и найдётся нужный?!.,

---

На следующей неделе схожу к ребятам телефонистам.У них поспрашиваю.

Цитата:

---

Сообщение от zubanov

На следующей неделе схожу к ребятам телефонистам.У них поспрашиваю.

---

Так если этот разъём найдёте,то и кабель обжатый с ответной частью, наверняка у них есть тоже.,

Цитата:

---

Сообщение от gena60

Так если этот разъём найдёте,то и кабель обжатый с ответной частью, наверняка у них есть тоже.,

---

Надеюсь.

Цитата:

---

Сообщение от zubanov

Надеюсь.

---

Не стал заморачиваться с штекером.Нашёл 8-ми пиновый опресованый от модема.подпилил с двух сторон.Стал как родной.
Определил контакт на второй (зелёный) светодиод.Осталось 3 не подключеных.из них 1 на массу.
Подключал переменник в разных комбинациях-НЕ РОБОТАЕТ.

Цитата:

---

Сообщение от zubanov

Подключал переменник в разных комбинациях-НЕ РОБОТАЕТ.

---

Чудес не бывает,надо ещё раз проанализировать и попробовать,всего три контакта остаётся.Может переключатель в LPF не был установлен?!.,

Цитата:

---

Сообщение от gena60

Чудес не бывает,надо ещё раз проанализировать и попробовать,всего три контакта остаётся.Может переключатель в LPF не был установлен?!.,

---

Блин.точно Переключатель стоял на FLET.Вечером ещё раз попробую.

Цитата:

---

Сообщение от zubanov

Блин.точно Переключатель стоял на FLET.Вечером ещё раз попробую.

---

Подключил. Регулятор заработал.Подключал.как показано на рисунке.
Может кому пригодится.
.Вложение 689284

Цитата:

---

Сообщение от zubanov

Подключил. Регулятор заработал.Подключал.как показано на рисунке.
Может кому пригодится.

---

Поздравляю,молодец-так держать всегда!!!:magnitola-team:

Цитата:

---

Сообщение от gena60

Покопался в архиве своём и вот такое нашёл.На фото-печать односторонняя.Переменный резистор двухсекционный-В20к,рядом с ним постоянный резистор 680Ом,другой резистор,который с разъёмом рядом 6,2кОм.Схема имеет одну секцию регулировки,другая не используется.Надеюсь поможет,но других вариантов у меня нет с 6-ти пиновыми разъёмами,к сожалению,не попадались пока.,
Вложение 687020Вложение 687022

---

А где такой регулятор можно найти, купить?

Цитата:

---

Сообщение от ra1abc

А где такой регулятор можно найти, купить?

---

В установочных центрах,ведь иногда они не нужны при установках и просто остаются и копятся .Если Вам он нужен,тогда обязательно найдёте.,
