IRF3205 ставь, будет нормально... что в оригинале не помню...
проверь целостность R19 и вокруг... а так же обязательно замени резисторы на затворах.
Вид для печати
IRF3205 ставь, будет нормально... что в оригинале не помню...
проверь целостность R19 и вокруг... а так же обязательно замени резисторы на затворах.
R19 умер, а как узнать нужное сопротивление?Цитата:
Сообщение от Lexx69
и как правильно найти их в интернете что-бы приобрести,насколько я понял это компоненты в формате 0402 smd
маркировки совсем не видно? Сервисмануала на него не находил, попробуйте поискать фото этой части в нормальном разрешении...Цитата:
Сообщение от ZEBRA_94
Может здесь что найдется http://magnitola.org/o-saite-i-forum...a-magviki.html
не, на вид поболее будут... скорее 0805...Цитата:
Сообщение от ZEBRA_94
По поводу где найти, не подскажу... ориентируйтесь на местных поставщиков...

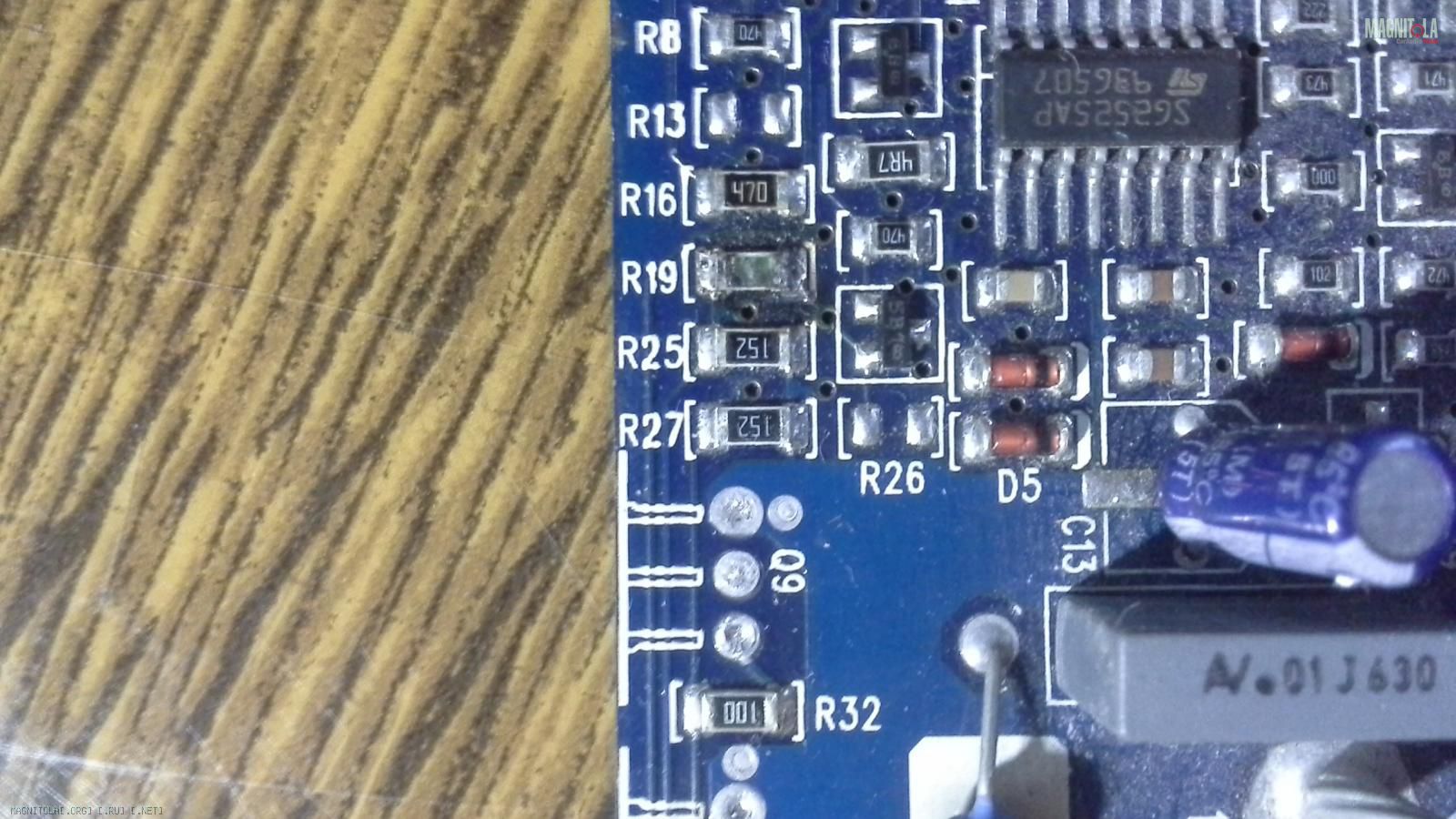

я просмотрел все, и не встретил нужного, может методом подбора?Вложение 1077788Цитата:
Сообщение от Lexx69
не, так не стОит.. надо смотреть что за цепь... возможно в даташите такое есть...Цитата:
Сообщение от ZEBRA_94
SG3525 имеет два выхода 11 и 14 нога... нуджно проверить smd транзистор дорожка от которого подходит к этому резюку... и второй транзистор повыше... схемку разрисовать... если это 2 плеча то такой же как и от другого плеча....
Но в этих усилителях иногда детали по плате здорово раскиданы..
Короче, надо сприсовывать и смотреть в какой он цепи стоит... так не подскажу....
P/S осциллограф есть? или у кого можно одолжить? без него ПН сложно запустить... только на ощупь... а это не наш метод)))
Добрый день извините что в вашей теме пишу, просто на ремонте тоже 2 srx2s.1 оба уже кто то пытался чинить плата полугорелая, финалов нет.
Проблема в том что блок питания не стартует, точнее пытается стартануть и сразу загорается протект.
Стабилитроны, диоды и ключи проверил вроде целые.
заметил что одна часть уся вроде стартует т.к один ряд кондеров заполняется примерно 27v есть на другом какие то 3,5 примерно.
Вопрос ни у кого схемы или части схемы на БП от него нет?
Или может кто советом поможет?
Спасибо
вроде... так не пойдет, надо быть уверенным...Цитата:
Сообщение от Itdivision
А выходной каскад цел?
То, что срабатывает защита, это хорошо, значит она не дает сгореть дальше...
Половина ПН сама по себе работать не может... если одно плечо заражается, а второе нет, значит там есть серьезная нагрузка... ну и далее срабатывает защита...

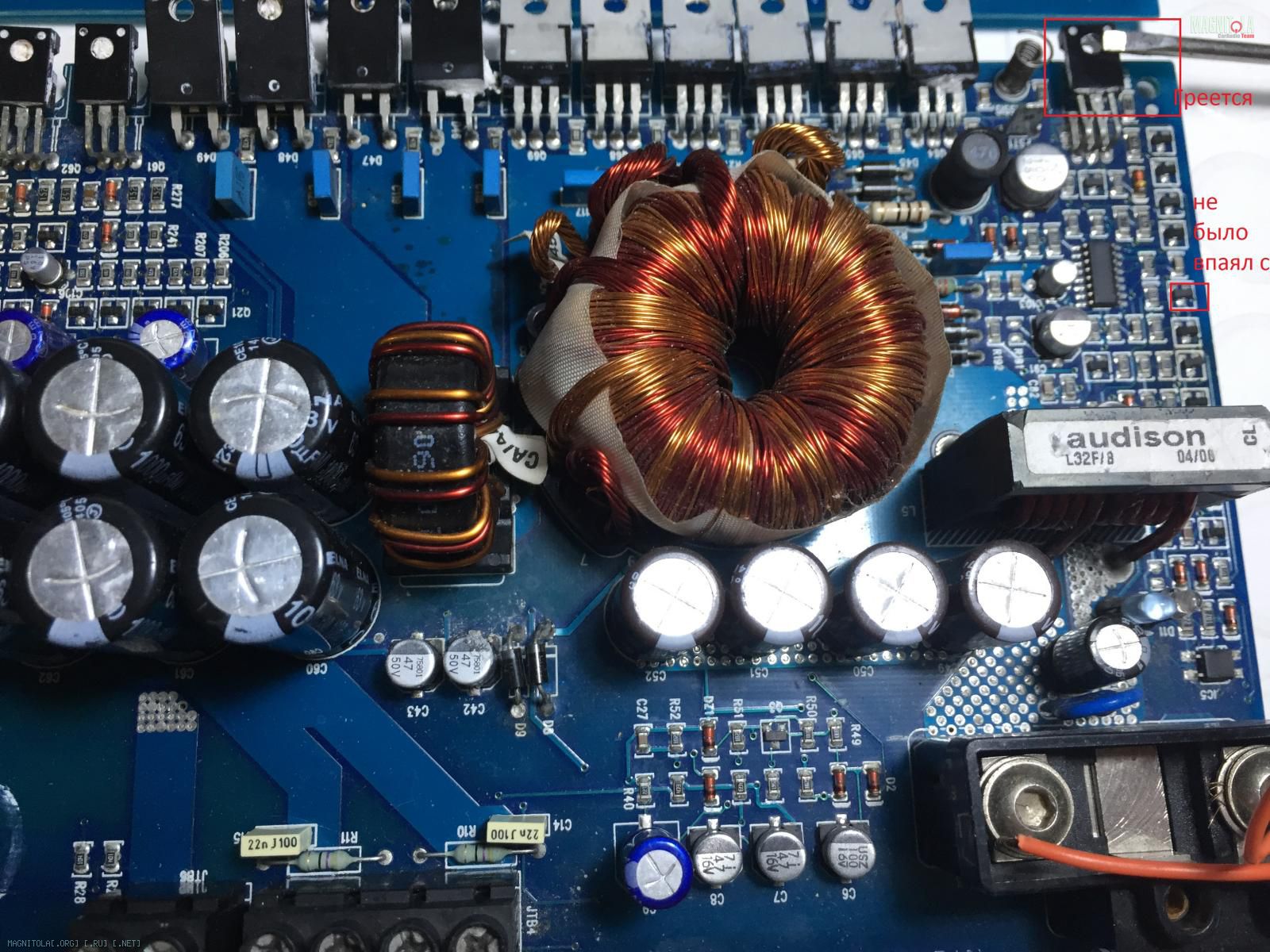

Итак что выяснил на одной из плат был битый стабилитрон и не было одного ключа *кто паял видно смахнул. на второй все ок бп заводится но греется очень один транзистор и вижу перекос по питанию примерно в 0,9 вольт?
Меняй резисторы на затворе... лучше все в этом плече...
Без осциллографа сложновато понимать, в чем там проблема...
0,9 вольт, это не критично...
я просто немного не понимаю в БП (собран на TL4941) кто кем командует и этот транзистор что делает ? он отдельно от пар стоит ?

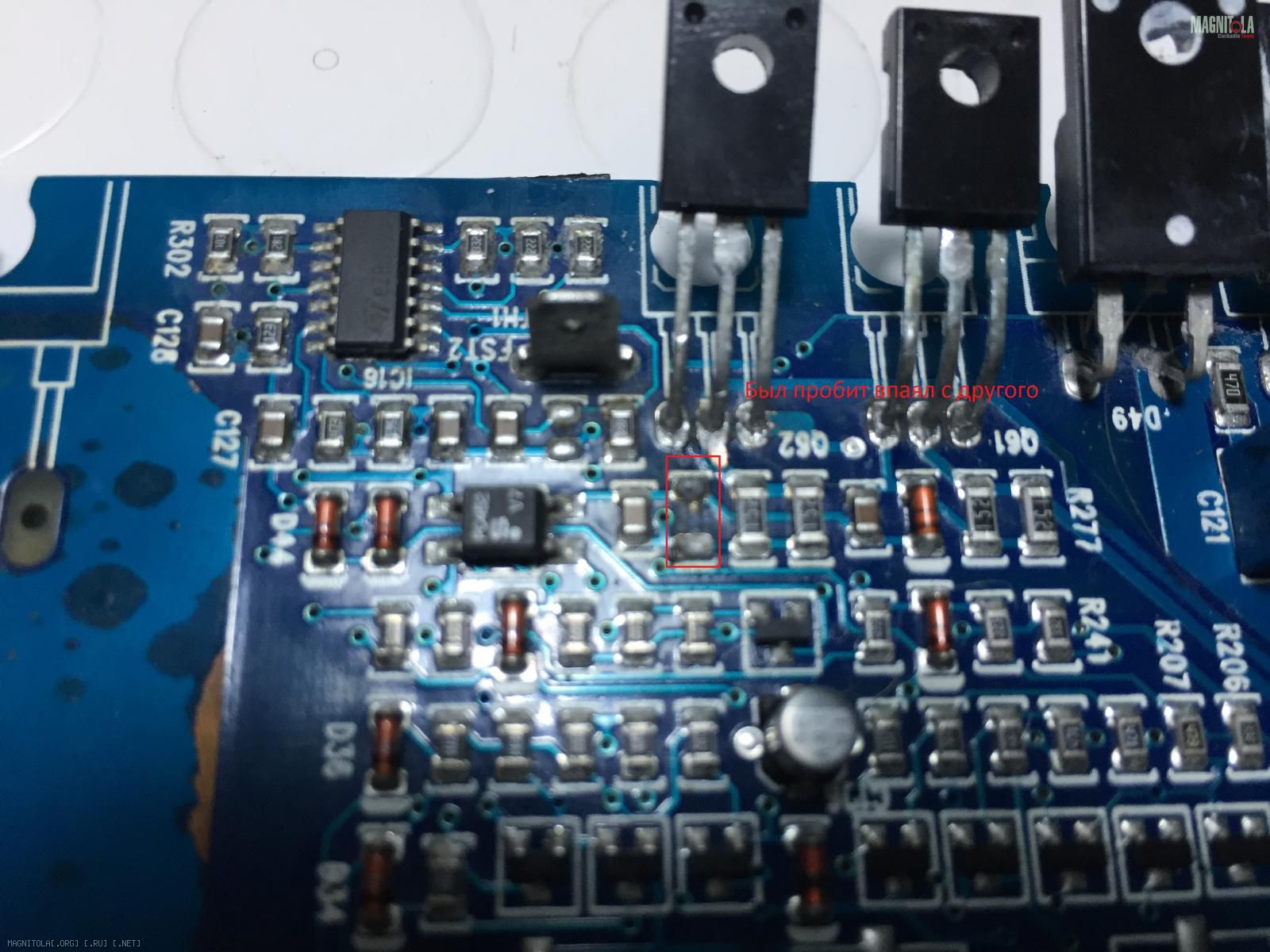

а на второй фотке где стабилитрон поменял не могу понять что это за компаратор стоит или что он делает маркировка ST339Вложение 1080176Вложение 1080178
