Calcell bst 100.4 нет звука

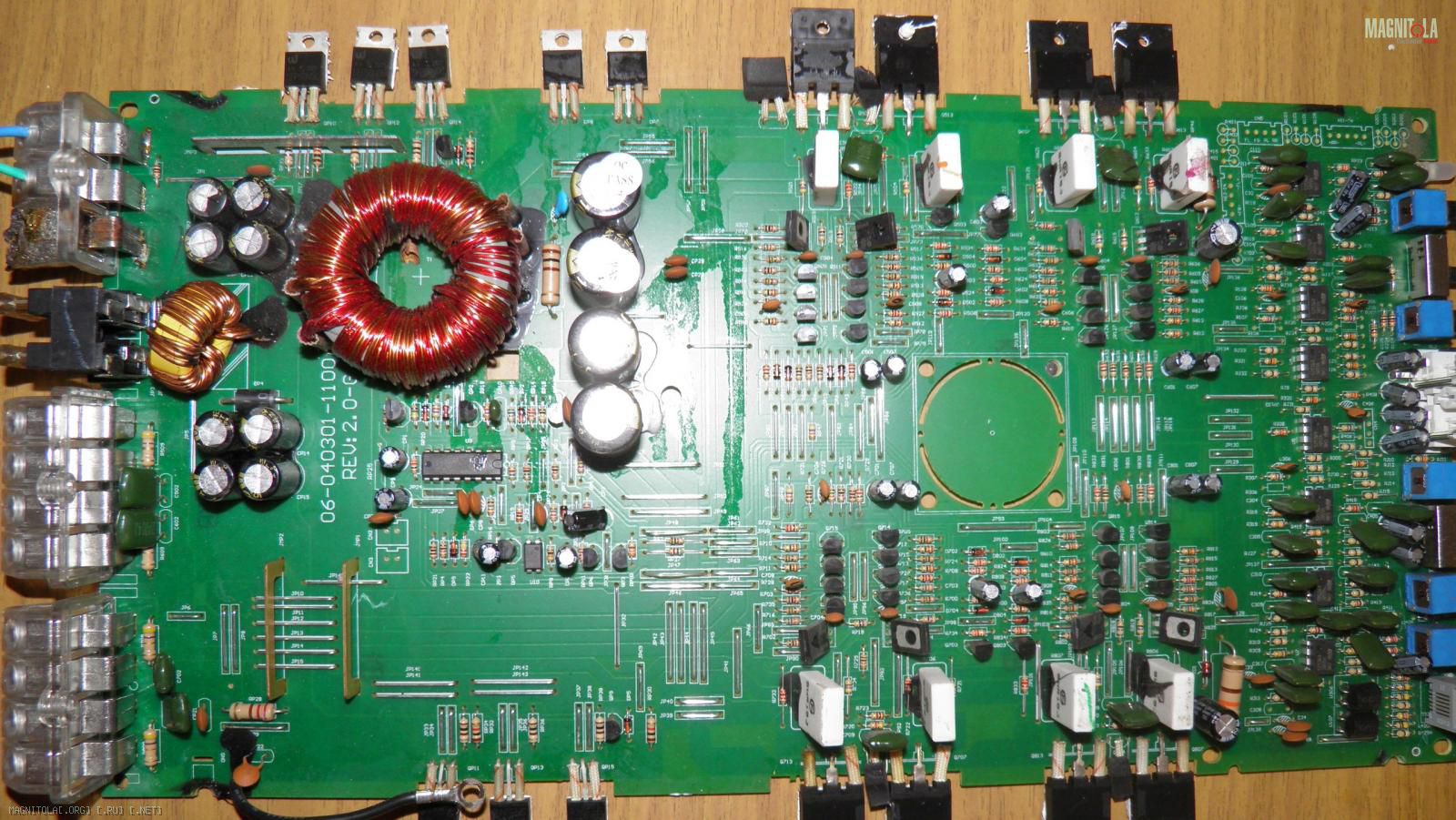

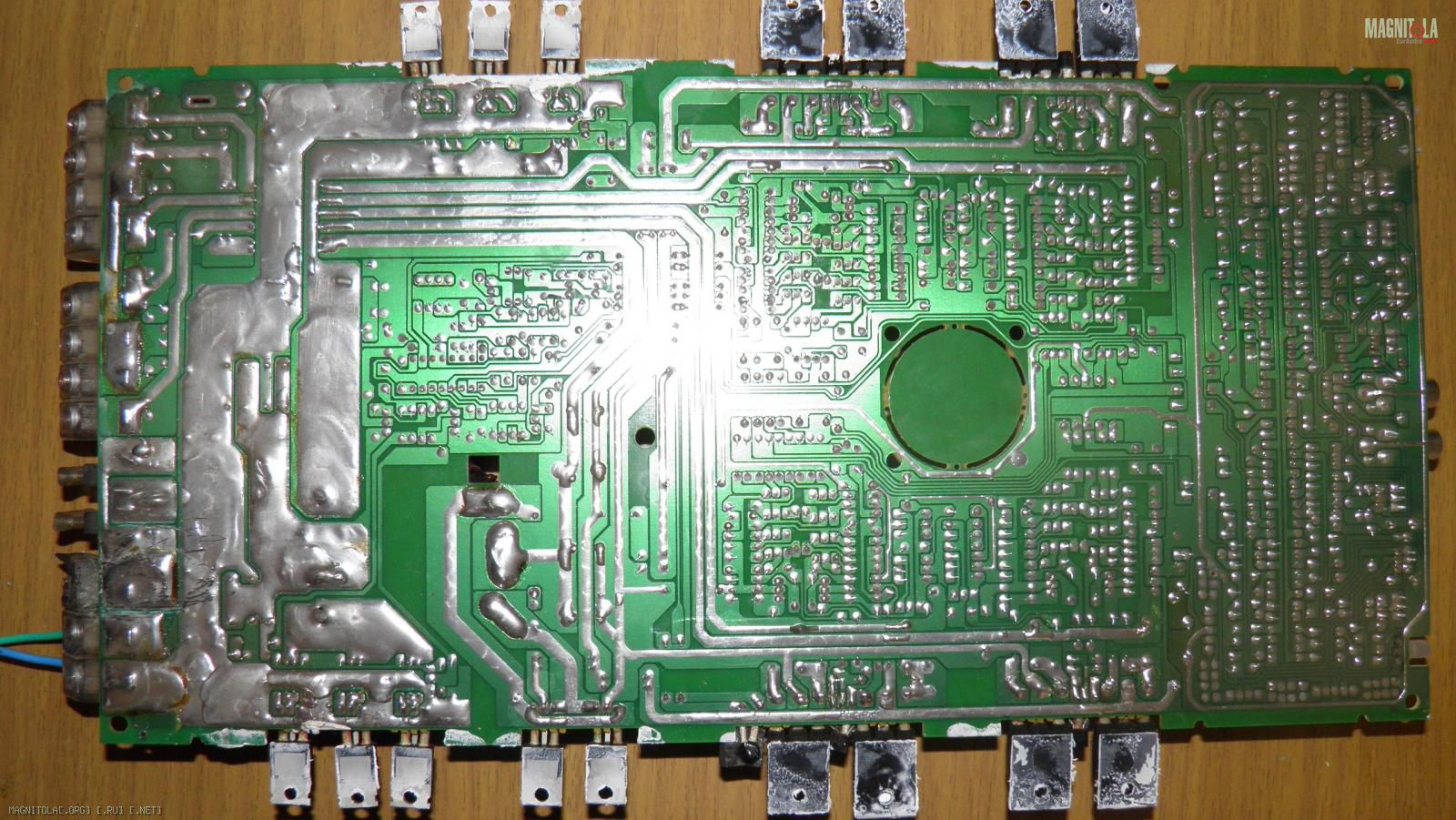

И снова здравствуйте:dance2: Не так давно "мучал" фьюжн 804, вот тут: http://magnitola.org/diagnostika-i-r...gromkosti.html И вот его благополучно забрал друган, подкинув мне денег и отдав впридачу новую "головную боль":laugh3: Calcell bst 100.4. Подскажите уважаемые Гуру, где взять на него схему или от какого аппарата она подходит, ибо поиск ничем не помог:not_i: На данный момент известно - при включении лампа горит зеленым, в обоих плечах вторички по 34В, горелых дорог нет. Выходники (В788 и D958) не выпаивал, но вроде не пробиты. Ничего не греется, ток потребления на холостом ходе очень мал. В динамиках на всех 4 каналах абсолютная тишина, конкретно и детально еще не смотрел, есть у кого схема?Вложение 688598Вложение 688600
Re: Calcell bst 100.4 нет звука
Цитата:
Сообщение от
Skyfon при включении лампа горит зеленым
Может, все таки, светодиод?
Цитата:
Сообщение от
Skyfon в обоих плечах вторички по 34В
А "минус" присутствует?
Цитата:
Сообщение от
Skyfon ток потребления на холостом ходе очень мал.
Сколько?
Цитата:
Сообщение от
Skyfon есть у кого схема?
Эти усилители проще пареной репы .... или опыта ремонта вообще нет?
Re: Calcell bst 100.4 нет звука
Цитата:
Сообщение от
Aleksey Может, все таки, светодиод?
нет, разгорается плавно зеленым и горит, тем более напряжение во вторичке все время присутствует, значит ПН работает.
Цитата:
Сообщение от
Aleksey А "минус" присутствует?
не совсем понял о каком минусе речь, мерил от средней точки транса-соответственно +34 и -34, между крайними в сумме 68В.
Цитата:
Сообщение от
Aleksey Сколько?
0,39 А, на фьюжне было порядка 580ма, но там то и транс в ПН меньше в два раза, вот и смущает такое потребление меня.
Цитата:
Сообщение от
Aleksey Эти усилители проще пареной репы .... или опыта ремонта вообще нет?
есть, но в основном по внешне заметным признакам - кондеры вздутые, почерневшие сопротивления, разлетевшиеся транзисторы,сгоревшие дорожки, щас осваиваю потихоньку этот аппарат, мультиметром и паяльником владею.
Re: Calcell bst 100.4 нет звука
Цитата:
Сообщение от
Skyfon нет, разгорается плавно зеленым и горит
Это плохо. :)
Это называется светодиод.
Цитата:
Сообщение от
Skyfon мерил от средней точки транса-соответственно +34 и -34, между крайними в сумме 68В.
ок.
Цитата:
Сообщение от
Skyfon 0,39 А
Я не помню сколько именно они потребляют. Скорее всего у тебя не работает вход/кроссы. Проверь питание на ОУ и цепи мьют.
Re: Calcell bst 100.4 нет звука
Цитата:
Сообщение от
Aleksey Это называется светодиод.
конечно светодиод, немного загоняю после работы:laugh3:
Цитата:
Сообщение от
Aleksey Проверь питание на ОУ и цепи мьют.
на 4 и 8 ноге относительно средней точки транса по 15,4 вольта. А что за цепь mute?
Re: Calcell bst 100.4 нет звука
Skyfon, На выходных транзисторах б-э какое напряжение? Не полениться и пропаять плату не помешает,иногда это помогает в решении быстрее.,
Re: Calcell bst 100.4 нет звука
Цитата:
Сообщение от
gena60 Skyfon, На выходных транзисторах б-э какое напряжение? Не полениться и пропаять плату не помешает,иногда это помогает в решении быстрее.,
Здравствуйте! Вчера только об этом подумал и померял, на всех выходниках напряжение Б-Э по нулям. Плата пропаяна, с этого всегда начинаю, взято за правилоВ-) в предварительном усилителе куча 5401 и 5551 и пара BD139 и BD140 возле выходников, где цепь mute, повторюсь?
Re: Calcell bst 100.4 нет звука
Цитата:
Сообщение от
Skyfon Вчера только об этом подумал и померял, на всех выходниках напряжение Б-Э по нулям.
Это многое говорит уже-транзисторы в воздухе получаются,а такого не должно быть-смотрите питание в первую очередь выходного каскада,измерить напряжение в плечах выходного каскада непосредственно-есть ли оно там в реальности?!
Цитата:
Сообщение от
Skyfon где цепь mute, повторюсь?
Это не ко мне вопрос,но даже если такая цепь существует,то на смещение б-э точно не влияет,но по моему мнению-здесь это лишнее и её видимо нет вообще.,
Вложений: 1
Re: Calcell bst 100.4 нет звука
Цитата:
Сообщение от
gena60 смотрите питание в первую очередь выходного каскада,измерить напряжение в плечах выходного каскада непосредственно-есть ли оно там в реальности?!
напряжение Б-К - 32В, К-Э тоже 32В на всех 8 выходниках, на Б-Э по-прежнему 0.
Цитата:
Сообщение от
gena60 Это не ко мне вопрос,но даже если такая цепь существует,то на смещение б-э точно не влияет,но по моему мнению-здесь это лишнее и её видимо нет вообще.,
Вот и я так подумал. Там возле гнезда выносного разъема есть две черные детали с маркировкой JS020 по две ноги с каждой стороны, на печатке обозначены как U107 и U306, что это за детали, может гейн на борту и выносной переключают? Вот фото
Re: Calcell bst 100.4 нет звука
Цитата:
Сообщение от
Skyfon напряжение Б-К - 32В, К-Э тоже 32В на всех 8 выходниках, на Б-Э по-прежнему 0.
Не должно быть такого,ну в одном канале куда ни шло-во всех это что-то общее уже.
Цитата:
Сообщение от
Skyfon на печатке обозначены как U107 и U306, что это за детали, может гейн на борту и выносной переключают? Вот фото
Это не имеет сейчас значения,смотрите выходной каскад сначала.,
