прошу помощи в ремонте re audio dtx2000.1

Цитата:

---

Сообщение от Aleksey

Вполне возможно. Обычно на плате есть двухватные резисторы - частенько обрываются при неисправностях.
Не видел в теме, фото есть внутренностей?

---------- Сообщение добавлено 25.01.2015 в 01:02 ----------


Это просто стабилизатор. Если между крайними ножками есть 12 вольт, то он живой.

---

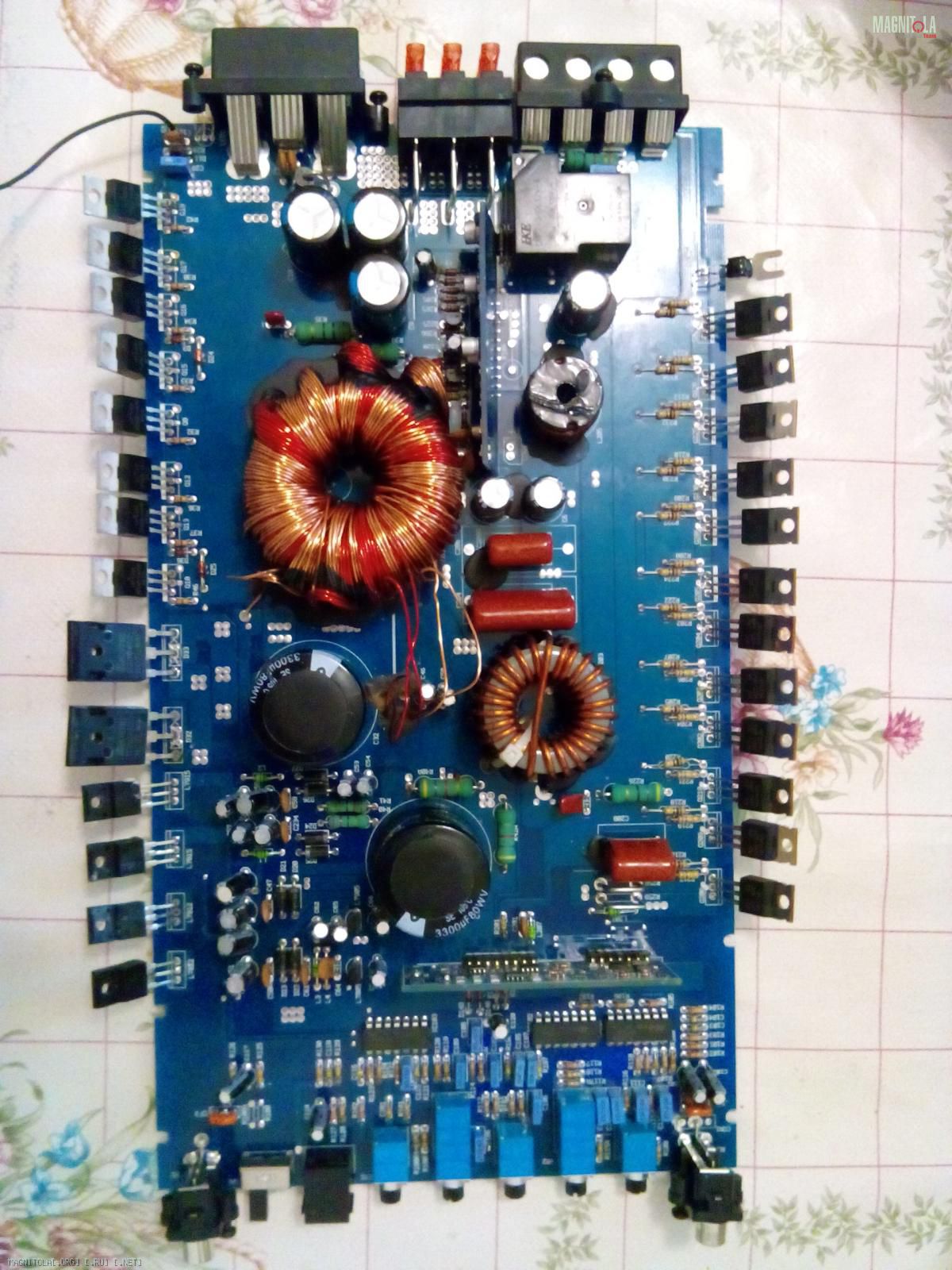

Вложение 701604

Замер стабилизатора показал около 5в.

Crazy_driver, относительно чего мерили? общей точки вторичных цепей? В таком случае выпаяйте оба стабилизатора (только запишите какой где стоял) и посмотрите какое напряжение на них приходит. Должно быть порядка +18~20 для положительного стаба и минус столько ж для отрицательного. Для положительного мерить надо на перой ноге(слева), для отрицательного на второй.

Мерял я на 7912 центр и правую ногу как ранее написали мне.

Цитата:

---

Сообщение от Crazy_driver

Мерял я на 7912 центр и правую ногу как ранее написали мне.

---

относительно общей точки (массы вторичных цепей)? тогда, во-первых, у Вас должно было быть минус5 вольт, а во-вторых, проверьте как я написала выше, с выпаиванием и замерами.

Проверил не выпаивая и вход 16в а выход 11.8

---------- Сообщение добавлено 25.01.2015 в 11:20 ----------

Правда я промерял относительно приходящей на стабилизаторы массы.

Опять же, что у вас на кондерах выходного напряжения с ПН? Одинаково по +-40 или есть значительный перекос?
Если зарегены, не помешало бы почитать тему http://remont-aud.net/forum/11-36677-1 с отключением защиты ШИМ, чтобы выявить возможного засланца, который работает не в режиме. Но это рискованный ход, требующий определенных навыков и аппаратуры с защитой по току, либо же запаса кэша на кармане, ибо можно спалить недешовые детали. Но иногда и необходимый для ускорения процесса ;)

---------- Сообщение добавлено 25.01.2015 в 15:23 ----------

Цитата:

---

Сообщение от Crazy_driver

Проверил не выпаивая и вход 16в а выход 11.8

---------- Сообщение добавлено 25.01.2015 в 11:20 ----------

Правда я промерял относительно приходящей на стабилизаторы массы

---

все верно, относительно неё и нужно. Таким образом какие напряжения у Вас на входах\выходах обоих стабов относительно общей массы и на кондерах(тех больших, 3300*80)?

Цитата:

---

Сообщение от terrarist

Опять же, что у вас на кондерах выходного напряжения с ПН? Одинаково по +-40 или есть значительный перекос?
Если зарегены, не помешало бы почитать тему http://remont-aud.net/forum/11-36677-1 с отключением защиты ШИМ, чтобы выявить возможного засланца, который работает не в режиме. Но это рискованный ход, требующий определенных навыков и аппаратуры с защитой по току, либо же запаса кэша на кармане, ибо можно спалить недешовые детали. Но иногда и необходимый для ускорения процесса ;)

---------- Сообщение добавлено 25.01.2015 в 15:23 ----------



все верно, относительно неё и нужно. Таким образом какие напряжения у Вас на входах\выходах обоих стабов относительно общей массы и на кондерах(тех больших, 3300*80)?

---

На входах по 16В а на выходах по 11.8. На кондерах по 56В

Цитата:

---

Сообщение от Crazy_driver

На входах по 16В а на выходах по 11.8. На кондерах по 56В

---

Тогда откуда взялись 5 вольт? видимо неправильные замеры.. тогда с питанием всё ровно.
Не знаю как в данных марках усилителей, но вот допустим в СаундСтримах типичная поломка с теми же дефектами что и здесь лечилась банальным пропаиванием всего и вся. Пайка была холодная и со всременем ножки элементов отрывались от платы прямо с кусочками олова на них, причем этого не было видно, и только пропаивание спасало. Может это и не Ваш случай, но за неимением пока лучшего совета, почему бы и нет..

Цитата:

---

Сообщение от terrarist

Тогда откуда взялись 5 вольт? видимо неправильные замеры.. тогда с питанием всё ровно.
Не знаю как в данных марках усилителей, но вот допустим в СаундСтримах типичная поломка с теми же дефектами что и здесь лечилась банальным пропаиванием всего и вся. Пайка была холодная и со всременем ножки элементов отрывались от платы прямо с кусочками олова на них, причем этого не было видно, и только пропаивание спасало. Может это и не Ваш случай, но за неимением пока лучшего совета, почему бы и нет..

---

5В это было между входом и выходом.

---------- Сообщение добавлено 25.01.2015 в 11:40 ----------

То есть даже под микроскопом ничего видно не будет?
Ну как минимум получается что уже стабилизаторы нет необходимости перепроверять. А вот откуда тогда в момент срабатывания защиты 50в импульсно на выходах? Или в этом тоже может быть вина непропая? Усилитель изначально был снят по причине сильного хлопка в акустику и ухода в защиту.
