Здравствуйте, Уважаемые!
Прошу оказать посильную помощь советом в ремонте моноблока dtx 2000.1 производства re audio. Неисправность заключается в сильном хлопке при включении. Через 2-3 секунды после подачи напряжения на клемму remote раздается щелчок реле и загорается лампочка сигнализирующая о том что усилитель в защите. Визуальный осмотр ничего подозрительного не выявил. Прозвонка транзисторов закрепленных на радиатор - корпус не выявил проблем.
Встать щупом осциллографа на затвор любого ключевого транзистора БП и посмотреть импульсы,пытается ли запуститься БП?(форма импульсов есть в первой теме).,
При уходе в защиту на выходе появляется постоянка в 22В примерно. Усилитель включается на 2-3 сек и уходит в защиту. Но попробую. Спасибо за совет.
Тогда БП шевелится.Копать выходной каскад надо- в первую очередь прозвонить на вшивость все транзисторы не поверхностно,а тщательно,чтобы исключить их влияние(включая в пред. каскаде),далее смотреть шим осциллографом,в затворах.,Цитата:
Сообщение от Crazy_driver
Прозвонил выходные транзисторы и все живы.
---------- Сообщение добавлено 17.01.2015 в 21:59 ----------
Если кто есть из Краснодара кто может помочь с ремонтом буду благодарен.

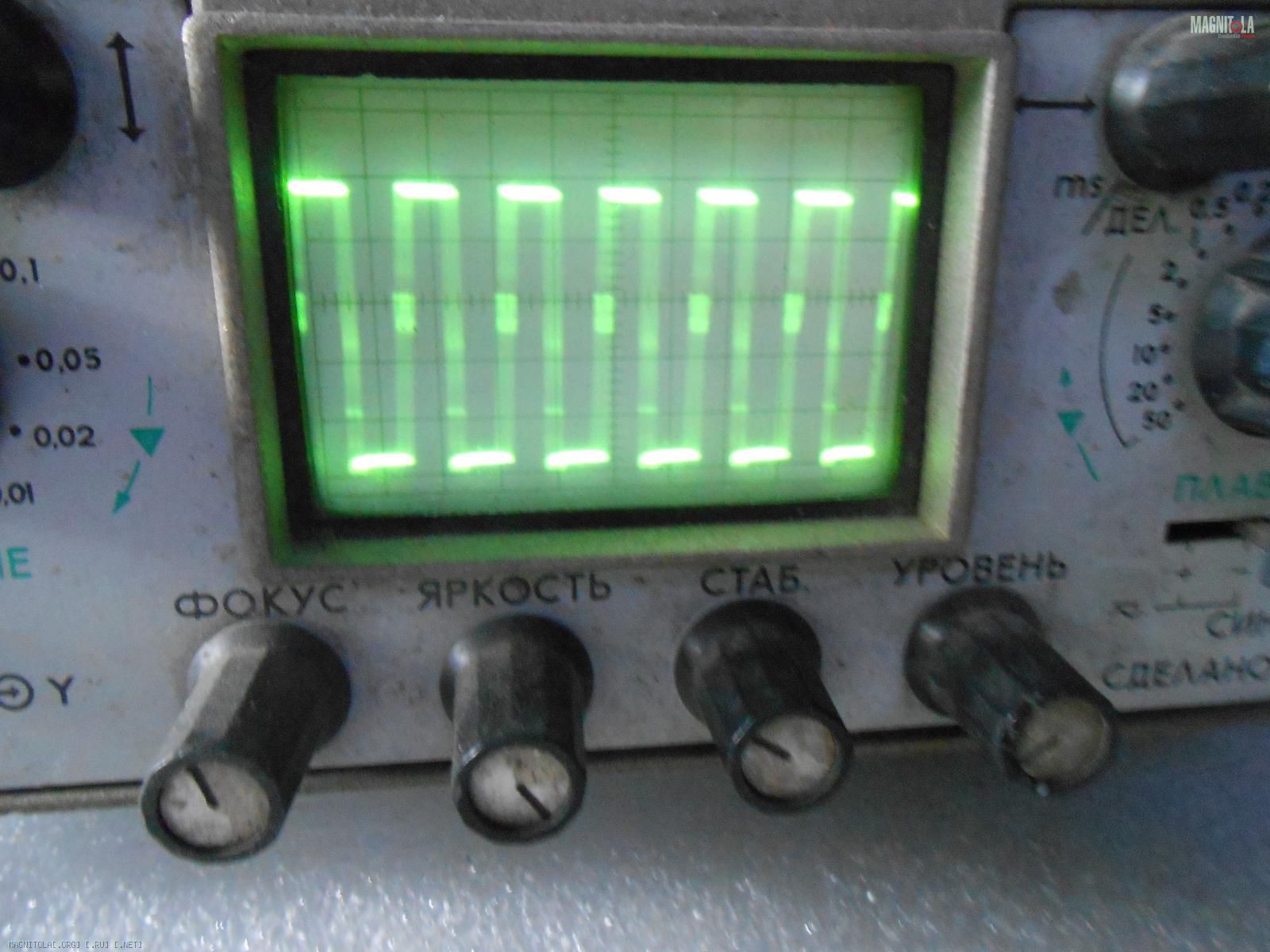

Дай бог,что это так.А Импульсы какие в затворах транзисторов,можно форму указать?!похожи на эти или нет?-Цитата:
Сообщение от Crazy_driver
Вложение 697432
Импульсы проверю в понедельник на работеЦитата:
Сообщение от gena60

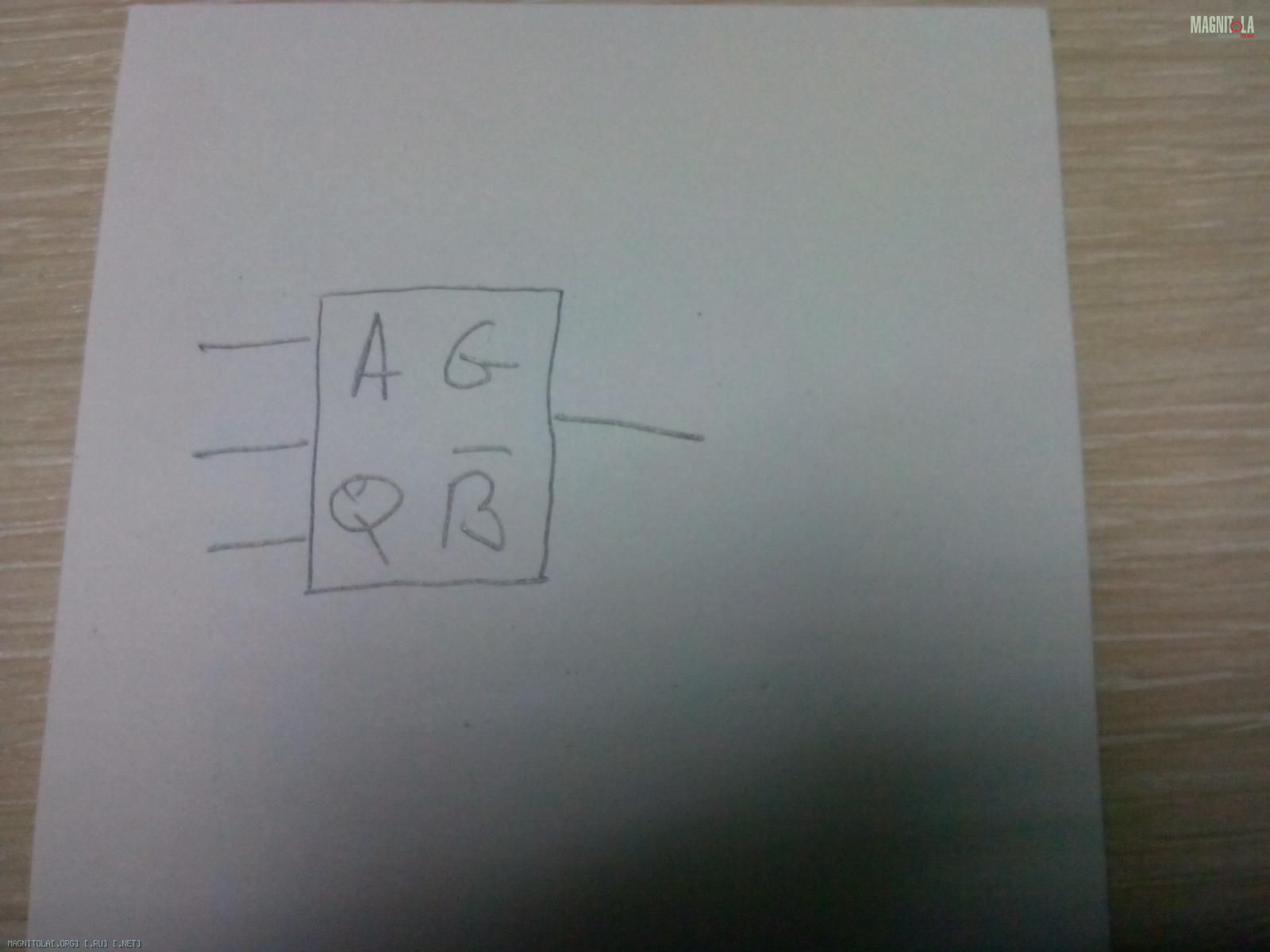

Прошу помощи в определении что за компонент. Сфоткать не смог поэтому сделал рисуночек
Вложение 698658
Если чёрный прямоугольник,-это транзистор скорее всего,хотя и диод может быть.Цитата:
Сообщение от Crazy_driver
Crazy_driver, если на плате есть еще подобный целый, то прозвони проводимость его PNP или NPN.
Посмотри тут http://www.ecworld.ru/support/sdd/ag.htm или выше Gena60 тоже дал ссылку.
Я склоняюсь к первому варианту в таблице, что это PNP транзистор BCX52 http://www.alldatasheet.com/datashee...IPS/BCX52.html
