ПОМОГИТЕ! Не включается магнитола SONY A55BTE

Приобрел - установил магнитолу. Все работало пока не решил установить регистратор.

Магнитола включается при IGN. По своей дурости и в какой то степени невнимательности при отключенной массе (-) магнитолы включил зажигание, после сих действий магнитолка моя и приказала жить. Массу естественно вернул при выключенном зажигании - поворачиваю ключ - тишина, признаки жизни отсутствуют.

Проверил приходящее питание на ножки платы - все приходит, как плюсы так и минус.
Заметил одну особенность, когда отключен минус и включено зажигание то на выходе который активирует доп оборудование ( "+" 300ма) появляется плюс, но когда минус возвращаю то такого не наблюдается. Возможно что так и должно быть, но вдруг и нет, и может это как то поможет разгадать причину.

Помогите кто чем сможет, фото платы и прочего могу выложить. В ремонт если сдавать то обойдется в копеечку, да и сам паяльник в руках держу уверенно, только в диагностике электроники не особо силен.


Немного из того что надиагностировал:

Подключаю на столе все.
Замерил напряжение на АКБ без подключения - 15.8 v
Подключил к магнитоле ( + и IGN запареллелины) - напряжение упало до 15.55 v
Заметил что греется микросхема LV56831 (4UN1)

Артем_Иванов, насколько быстро и как сильно(ориентировочно - палец держит?) греется LV56831?
Качайте датащит на этот стабилизатор (т.к. схему достать не представляется возможным) и мерьте питания согласно датащиту.
Для измерений неплохо бы иметь стабилизированный источник питания, желательно на 12-13 вольт с возможностью наблюдать потребление тока. Если магнитола не включатся, то потребление должно быть не более 200 мА(край!), если значительно больше, значит что-то коротит, Вполне возможно и сам стаб. Также проверьте питание на микросхеме УНЧ (на чем он у Вас там собран?), правда если стаб в ауте, то там ничего не будет, но последовательность действий Вам ясна, я думаю - от простого к сложному.

Цитата:

---

Сообщение от Артем_Иванов

15.8 v

---

Это круть...

Спасибо за совет, вчера так и действовал. Мерил напряжение на ножках согласно даташиту, и сразу заметил что явно не соответствие.
Подробнее распишу чуть позже.
По поводу как быстро греется, если палец держать со стороны где охлаждение то - сек 10 - 15 палец терпит потом уже не вмоготу и стараюсь питалово вырубать.

По даташиту если не ошибся то на данный стабилизатор можно до 21 v подавать.

---------- Сообщение добавлено 25.01.2015 в 11:44 ----------

Параллельно посмотрел где можно купить - что то особо вариантов не нашел.
Только если из китая заказывать..

Не должен он так греться.
Питание на микросхему УНЧ не менее 12 в. есть?
И вообще, когда будете расписывать укажите замеры на всех ножках стабилизатора, это многе прояснит.
Пока же можно предположить, что стаб либо мёртв, либо его кто то коротит на выходе.
потребление тока магнитолой тоже неплохо бы замерить, можно и обычным мультиметром в разрыв желтого(плюсового) провода.

Замерил напряжение на ножках, потребление тока не получилось замерить - тестер не хочет выдавать значения, позже решу этот вопрос.

Аккумулятор только такой в данный момент. На холостую выдавал в момент замера - 15.5 v

1 -
2 -
3 -
4 -
5 4.8 v
6 4.7 v
7 -
8 15.2 v
9 15.2 v
10 -
11 -
12 -
13 -
14 GND
15 -

Где стоит прочерк то там потенциала нету вообще

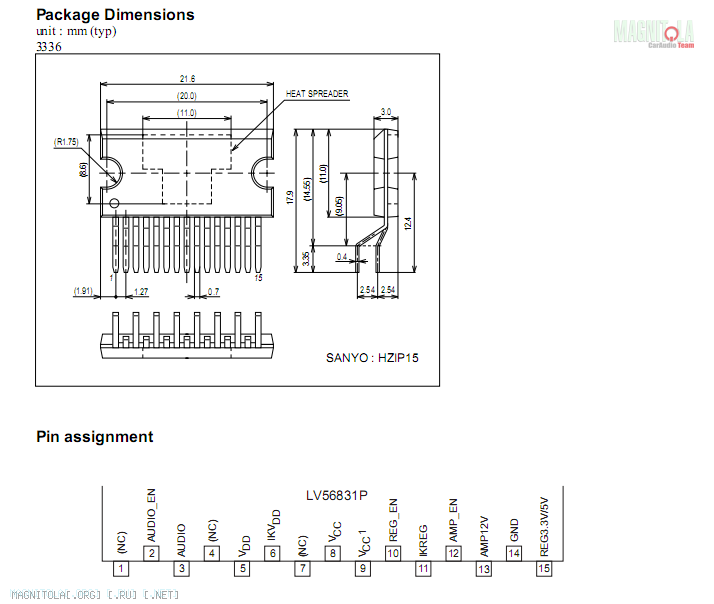

Вложение 701658

все таки для уверенности нужно понять потребление. И еще как вариант поднимите 5,6 ноги в воздух и посмотрите будет ли греться стаб. это чтобы понять его ли что то сажает или он сам из-за внутренних, таксказать, противоречий не хочет выдавать остальные напруги..

---------- Сообщение добавлено 25.01.2015 в 16:35 ----------

Цитата:

---

Сообщение от Артем_Иванов

потребление тока не получилось замерить - тестер не хочет выдавать значения

---

с цифровыми мультиметрами это бывает,если у вас такой).

Аккумулятор выдаёт чуть не 16в... Ядреный.... При таком- еще что-нибудь погореть могло...
Уверен что массы не было?
А через антенный штекер?
И точно дорожка нигде не отгорела?
У меня был случай- пытался убедить Дживиси, что к ней подключен чейнджер...Восстановил дорожку-все заработало.

---------- Сообщение добавлено 25.01.2015 в 19:34 ----------

Заметил одну особенность, когда отключен минус и включено зажигание то на выходе который активирует доп оборудование ( "+" 300ма) появляется плюс, но когда минус возвращаю то такого не наблюдается. Возможно что так и должно быть, но вдруг и нет, и может это как то поможет разгадать причину.
Сюда копать внимательнее-почему так?
Раз уж собрано не на традиционном для Сони мультистабе, объединенном с УМЗЧ...

Цитата:

---

Сообщение от terrarist

Пока же можно предположить, что стаб либо мёртв

---

Похоже он умер при таких манипуляциях,известная проблема.Пост №6 это всё объясняет сразу.,
