Какая микросхема усилителя мощности установлена в JVC KD-X250ВТEE

Кто уже разбирал или ремонтировал прошу сказать какая микросхема усилителя мощности установлена в JVC KD-X250ВТEE. Нужно для того, чтобы выяснить куда подается питание для установки электролит. конденсатора.

Цитата:

---

Сообщение от shun

Кто уже разбирал или ремонтировал прошу сказать какая микросхема усилителя мощности установлена в JVC KD-X250ВТEE. Нужно для того, чтобы выяснить куда подается питание для установки электролит. конденсатора.

---

Странный вопрос,а как зависит УЗЧ от установки конденсатора?!Питание в любом ГУ вычисляется элементарно,даташита УЗЧ тут не требуется.Определяется не вооружённым глазом.Если спалили УЗЧ,то можно по распиновке ног определить типичную и распространённую МС для этого.,

Не дописал: "для установки электролит. конденсатора по питанию УМ"

Цитата:

---

Сообщение от shun

Не дописал: "для установки электролит. конденсатора по питанию УМ"

---

Пять раз перечитал первый и третий пост; так и не понял ничего! Сформулировать нормально вопрос можете?
А, не так "конденсатор питания УМ, эге-гей"!!!

Хотел сделать такое http://magnitola.org/vysshii-pilotaz...ml#post2638324
"Как видно на фото стоковый конденсатор входного LC фильтра питания, который был 2200мкф х16в, заменён на 10000мкф х16в и кроме этого дополнительно установлен ещё один такой же в непосредственной близости к ножкам питания микросхемы УМ. На звучании акустики от ГУ это простое действо отражается весьма и весьма явно и очевидно."

Впервые сталкиваюсь с микросхемами УНЧ в автомагнитолах, написал этому человеку, как найти + и -, т.е. куда паять в непосредственной близости к ножкам питания микросхемы УМ, получил ответ изучите даташит, написал, что не хочу разпаивать кожух в 7-ми местах, попросил маркировку микросхемы, ответа не получил, поэтому написал тут. Писал ему в личку, так как он это уже проделал и знает ответ, я же не прошу бесплатно вместо меня сделать.

Цитата:

---

Сообщение от shun

Впервые сталкиваюсь с микросхемами УНЧ в автомагнитолах

---

По питанию TDA 7388,7560 одинаковые(однотипных МС много)-скачайте даташит на них и сравните по ножкам в ГУ-проще уже не куда,чем найти два провода,да и прозвонить по питанию.,

Списибо

Чушь какая. Если уж так хочется, установите дополнительный конденсатор на 10000 прямо в параллель на желтый и черный провода фишки - будет тоже самое, что и если паять непосредственно на плату в магнитоле, тем более, что место в магнитоле не всегда позволяет засунуть что-то лишнее габаритное.

Цитата:

---

Сообщение от terrarist

Чушь какая

---

Вот на самом деле установка так скажем рядом у мик-мы УМЗЧ что-то и даст, а вот вешать за бортом точно безполезное занятие.

Цитата:

---

Сообщение от WENQ

Вот на самом деле установка так скажем рядом у мик-мы УМЗЧ что-то и даст, а вот вешать за бортом точно безполезное занятие.

---

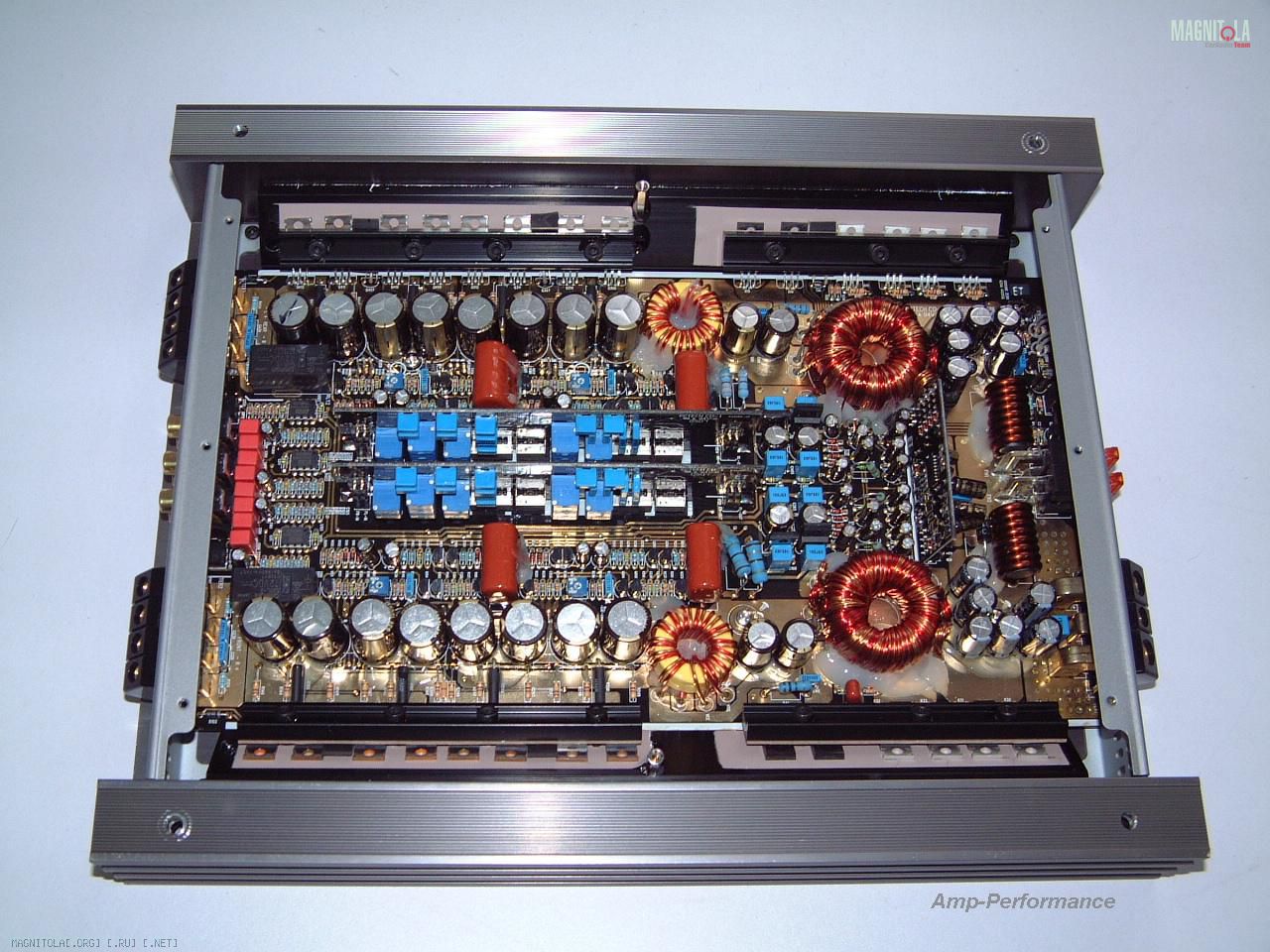

Это как и в конструкции усилителей имеет значение,например так:
Вложение 710838
