Pioneer AVH-X8600BT. Распиновка ISO-разъема.

Есть такой вариант,если разъём синий:

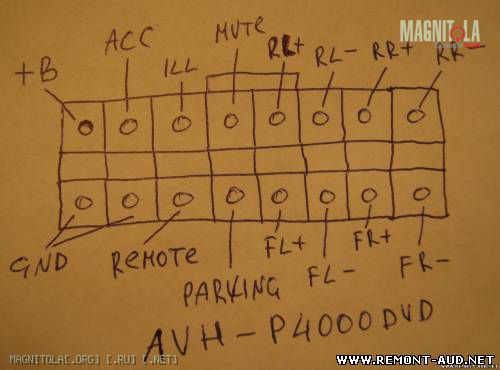

Вложение 734828

У меня черный (8400) Завтра сфоткаю, надеюсь, праздник завтра продолжаться не будет...

Надеюсь, поможет...

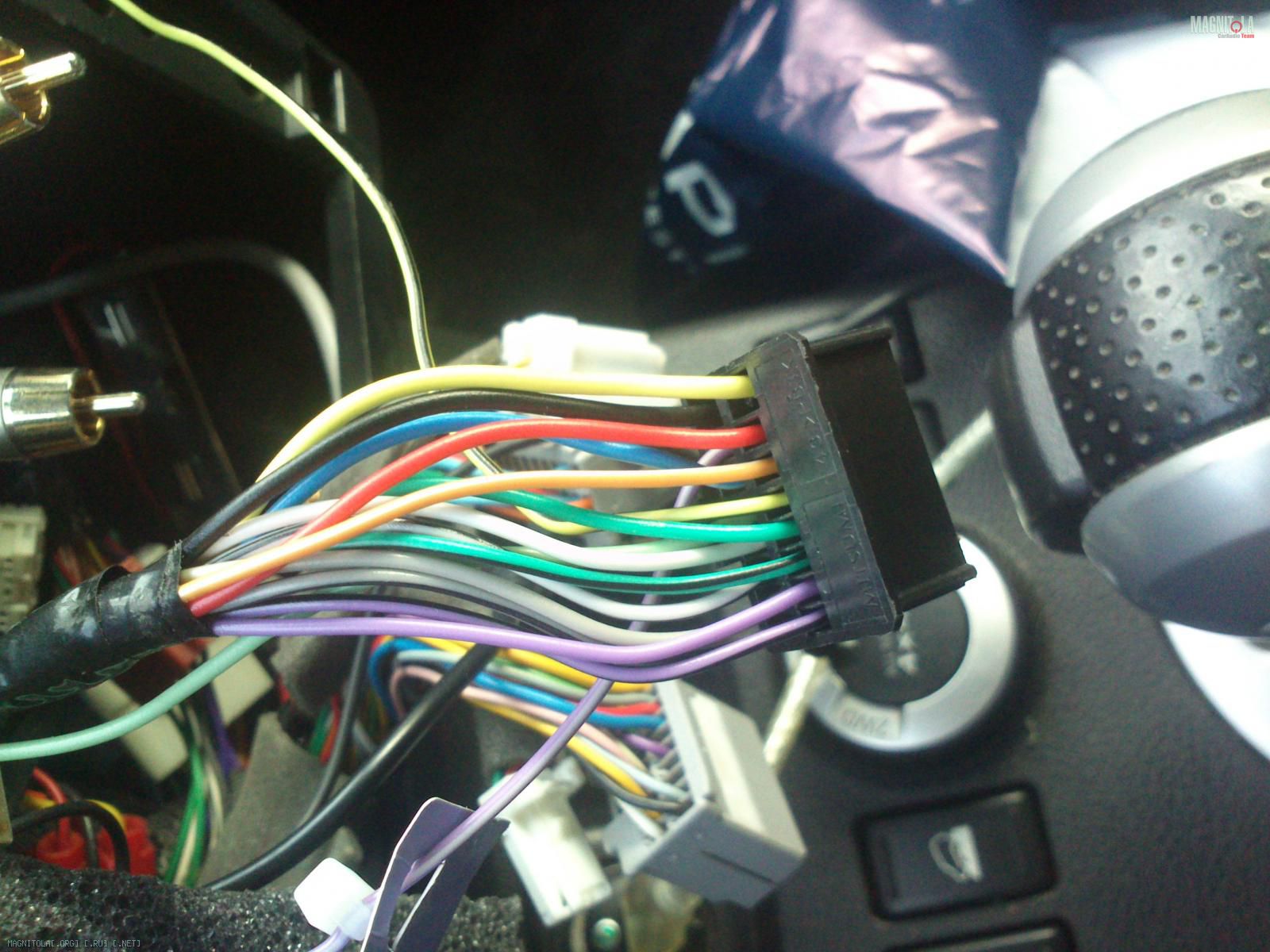

Вложение 735254

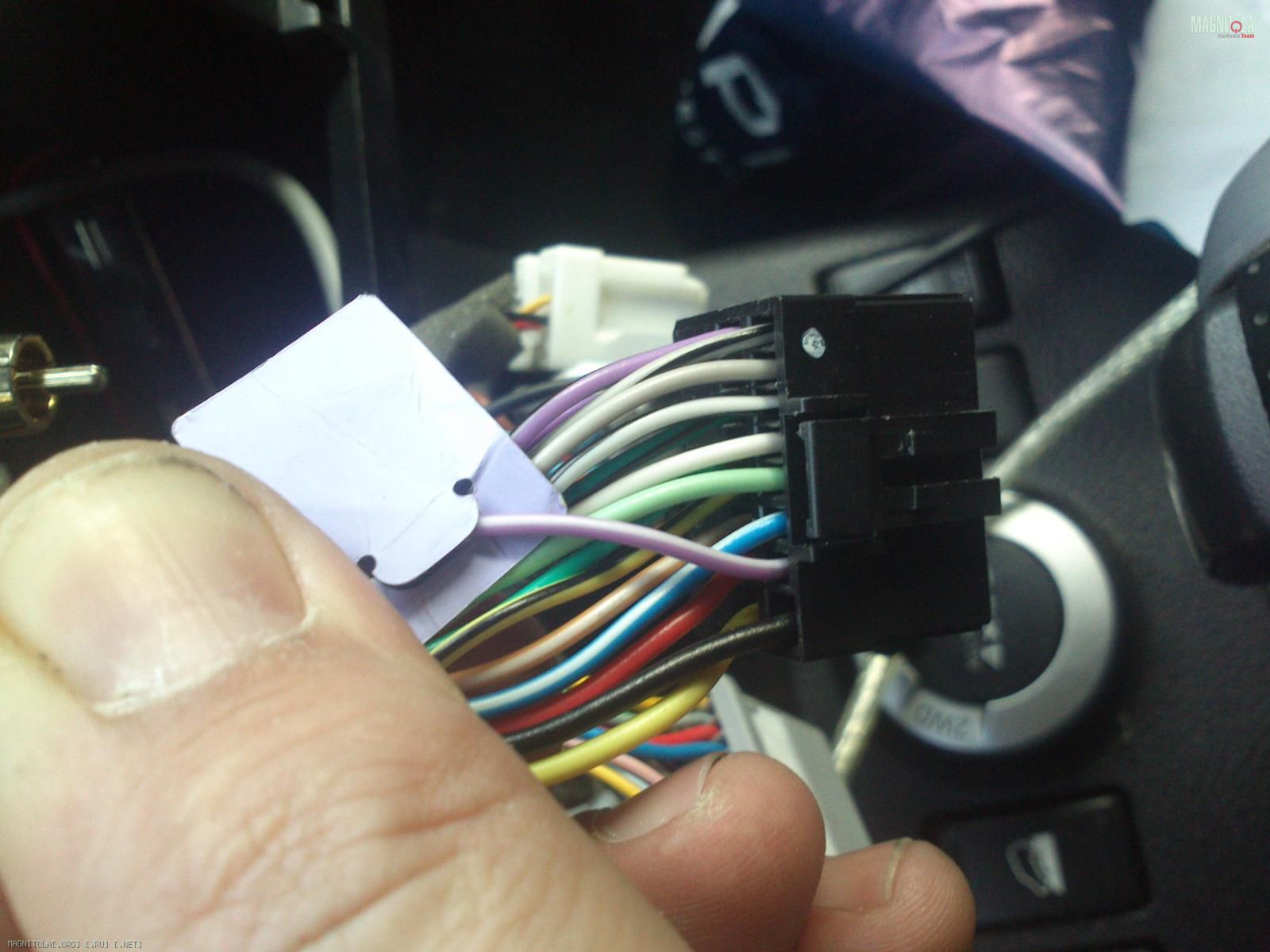

Вложение 735256

Igor_B, это от Pioneer AVH-X8400BT,как я понял-правильно?!Хочу в коллекцию свою добавить,поэтому уточняю.,

Да, но точнее Pioneer AVH-Р8400BT

Цитата:

---

Сообщение от Igor_B

Надеюсь, поможет...
Вложение 735254
Вложение 735256

---

Спасибо большое ! Но не совпадает с фотками (( то что у меня в шапке темы это фото оригинальной. На днях проверю то что собрал по фото.

Цитата:

---

Сообщение от Mus374

На днях проверю то что собрал по фото.

---

Желаю удачи!!!,не забывайте про мой вариант решения тоже,перед подключением-лишний раз прозвонить и убедится в этом не помешает.,

Цитата:

---

Сообщение от Mus374

Спасибо большое ! Но не совпадает с фотками (( то что у меня в шапке темы это фото оригинальной. На днях проверю то что собрал по фото.

---

Походу, не совпадает цвет проводов на дины. ИМХО, разницы особой нет, будет у тебя, например, передний левый дин работать от двух зеленых проводов работать, или от двух фиолетовых... А, если усилитель подключать, то они вообще нафиг не нужны.

Цитата:

---

Сообщение от Igor_B

Походу, не совпадает цвет проводов на дины. ИМХО, разницы особой нет, будет у тебя, например, передний левый дин работать от двух зеленых проводов работать, или от двух фиолетовых... А, если усилитель подключать, то они вообще нафиг не нужны.

---

Я на них вообще не смотрю. В смысле на те которые аудио.
