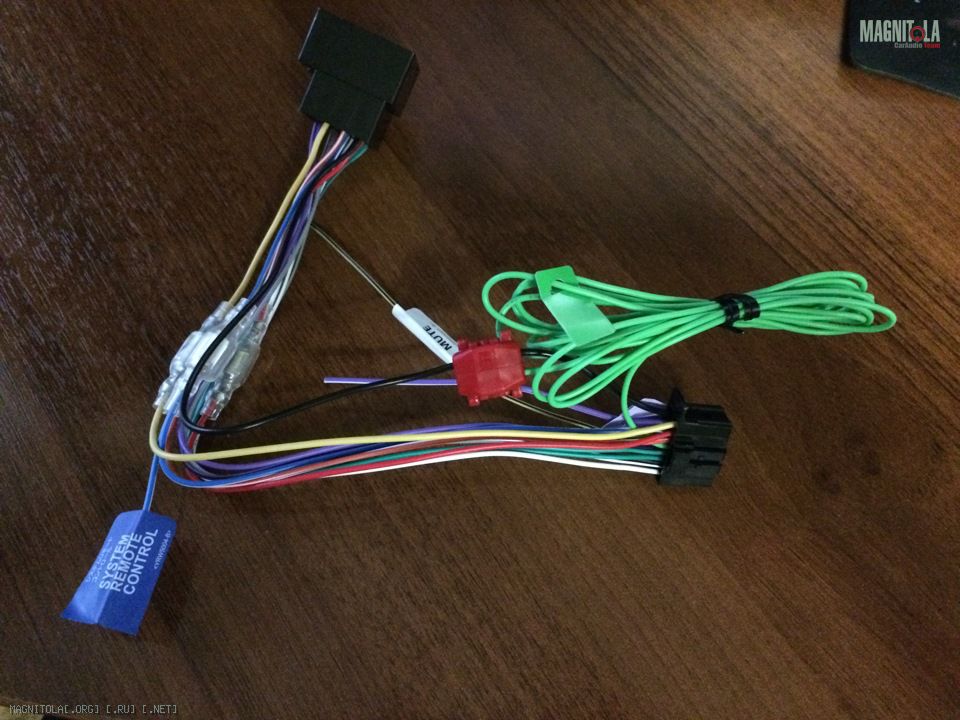

Всем привет ! Ребята столкнулся с проблемой, потерялась оригинальная фишка питания с Pioneer AVH-X8600BT. Купил более-менее похожую, но пины не совпадают. Может есть у кого нибудь подробное фото ? Вложение 732802 В инструкции они расписаны, но очередность не указана. Буду очень благодарен !
Сам разъем я нашел ) взял два чтоб сделать один как оригинал. Мне бы фото оригинала. В той ссылке только описанияЦитата:
Сообщение от Tim635
Не совсем понял, зачем фото, если распиновка есть? Фото проводов по цветам в разъеме нужно?Цитата:
Сообщение от Mus374
Именно ) Ну вроде с горем кое-как по фото разобрался )Цитата:
Сообщение от Igor_B
С одной стороны - Черный, Бело-фиолетовый, Бело-синий, Черно-желтый
С другой - Желтый, Красный, Бело-оранжевый, Светло-зеленый.
На всякий случай тестером прозвонить не помешает.Верхний ряд со стороны проводов(слева на право)-B.UP,ACC,через один паркинг.Внизу GND первый-это самое основное,выходы на АС проще определить,они все справа находятся.,Цитата:
Сообщение от Mus374
Только сегодня майфун снимал: 8400 - и забыл про эту тему. Завтра постараюсь сфоткать разъем
Я капался в нете, и вроде восстановил последовательность.Цитата:
Сообщение от Igor_B
"С одной стороны - Черный, Бело-фиолетовый, Бело-синий, Черно-желтый
С другой - Желтый, Красный, Бело-оранжевый, Светло-зеленый."
Но не уверен, не проверял еще. Буду благодарен за подробное фото !
Сорри, но в связи с всенародным празднованием дня присоединения Крыма, фото сессия отложена до завтра)))
Ничего страшного !Цитата:
