Это хорошо,что есть идеи-возможно они помогут вернуть к жизни аппарат.Ждём результата.,Цитата:
Сообщение от el26
После совсем уж долгого перерыва (защита диплома, ГАК) снова взялся за Кумир. Сил уже нет слушать активные колоночки JetBalance!
В общем, результаты:
Заставил реле включаться. Проблема была в странных КТ972А, у которых перепутана цоколевка. Также они на доли секунды показывают сопротивление между эмиттером и коллектором. Есть предположение, что из-за этого теперь при включении усилителя защита выключается моментально, а не как раньше, через 5 секунд. Попробую поставить аналоги, видимо, партия бракована.

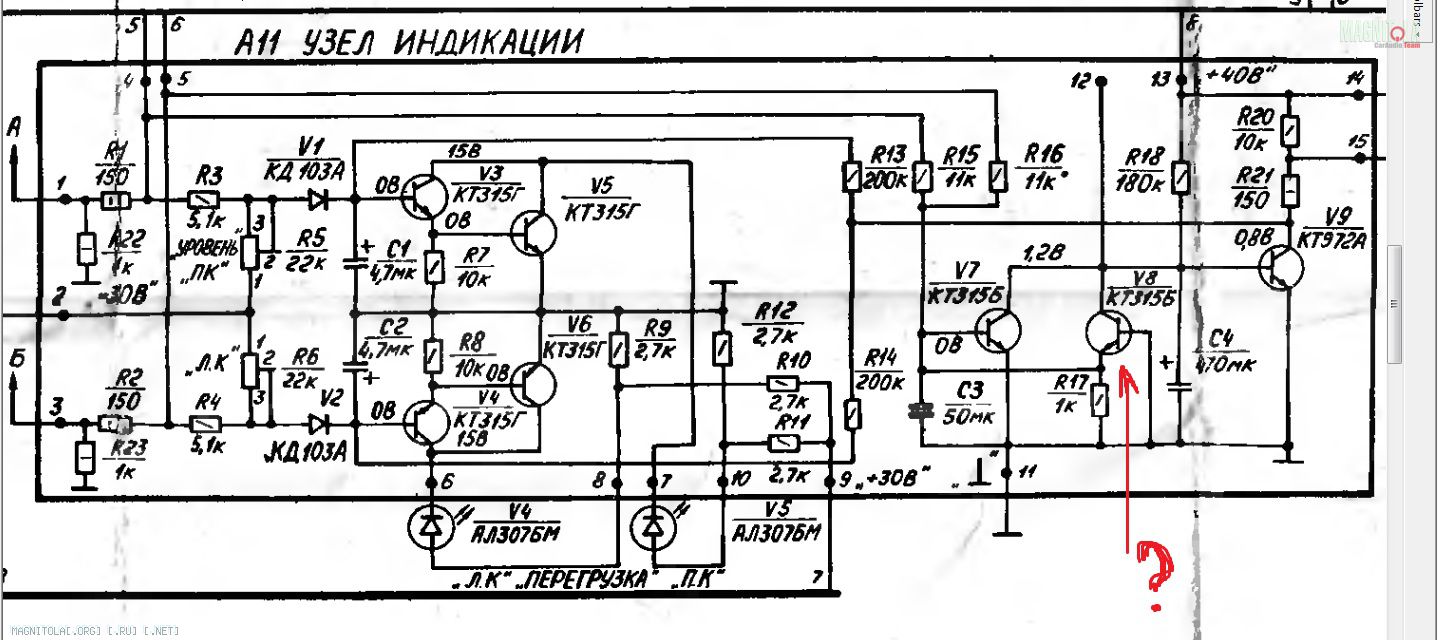

Есть вопрос: как работает VT8? На вегалабе мужик сказал, что он при появлении отрицательного напряжения на выходе УМ спускает напряжение с базы VT9 (он подачей массы открывает реле), чтоб закрыть его. Но как это происходит, ведь база VT8 сидит на массе! Может, я не правильно понял?
Вложение 789518
Были такие в 89-91 годах прошлого века.Цитата:
Сообщение от el26
Очень просто. Сигнал подается на эмитер , то есть данный транзистор смещается не по базе , а по эмитеру. То бишь он ОБ (в схеме работает как ключ с общей базой).Цитата:
Сообщение от el26

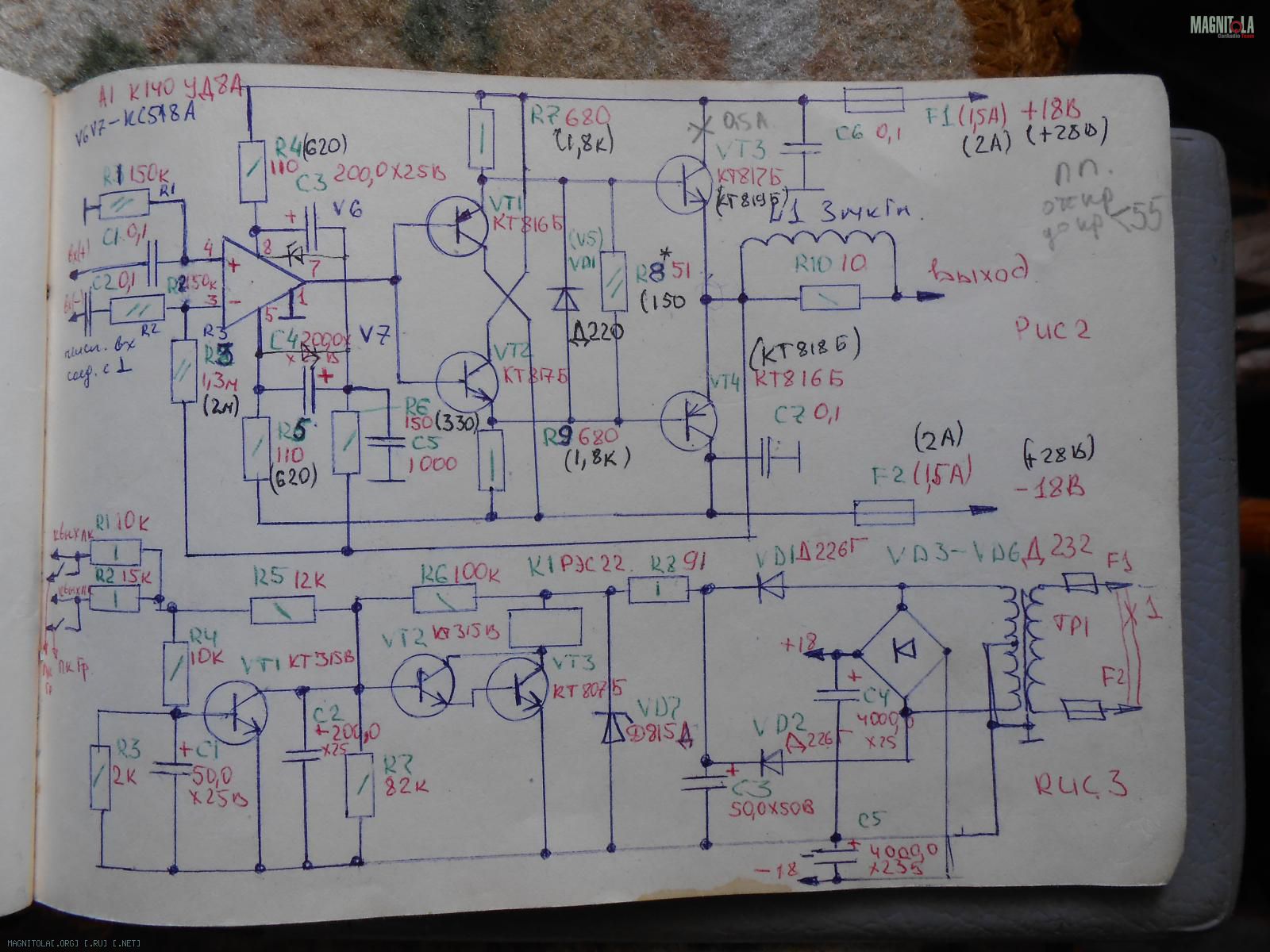

el26,Вы в курсе,что данный транзистор составной?-может в этом и проблема,что на самом деле там его нет.Измерьте h21e прибором,чтобы убедится в этом.Я не так давно винтажный усилитель делал-там тоже в выходном каскаде составные транзисторы стоят.Купил комплементарную пару,а один из них оказался подделкой.Позиция довольно редкая была,нашёл только в одном месте.Измерил все оставшиеся на месте, после обнаружения косяка,оказалась вся партия такой у них.Очень давно собирал усилитель по схеме Агеева,а также схему защиты-посмотрите,может поможет в идее:Цитата:
Сообщение от el26
Вложение 789772
Решил перелопатить заново понаставленные мной транзисторы. 2 транзюка стояли неверно. Тема исчерпана. Господам gena60 и Папа Карло - моя благодарность. Как я всегда говорю: независимо от того, каких высот ты достиг и как углубился в познаниях, всегда оставайся человеком.
Это радует!!!:yes::thank_you2:Я всегда за то,что бы решение вопроса было правильным,сам не ангел и ошибки тоже есть,но отношусь к ним с юмором,осознаю и исправляю после долгого обдумывания-это нормальное явление,да и знания иногда заводят в дебри,хотя вопрос лежит на поверхности.Желаю Удачи!!!.,Цитата:
