BRAX x1400 пострадал от подачи повышенного напряжения на вход

**Ajakovlev** · 06.05.2015 11:39

Сообщение от WENQ

Уже вроде писали или нет,возможно подсох конденсатор в узле задержки(mute) поэтому реле включают раньше чем нужно,чтоб проверить можно поступить очень просто, расположите между контактами реле(благо оные открыты что кстате не гуд) полоску пластика от бутылки , по включению вытащить чуть позже сработки если щелчок пропал увеличить время задержки,если остался сто пудово постояка на выходе, тракте.И по поводу открытых реле запросто на контактах что нибуть налипнет.

Вы правы, если реле замкнуть с задержкой, то щелчка не наблюдается. Буду искать этот конденсатор. Жаль схемы нет, а то на плате так густо понапихано что дорог не видно.

По поводу рэлюх мне тоже не понятно, почему нельзя было использовать закрытый тип. Они кстате очень жутко греются.

**MAGNITOLA** · 06.05.2015 11:39

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**gena60** · 06.05.2015 22:29

Сообщение от WENQ

И по поводу открытых реле запросто на контактах что нибуть налипнет.

....да и дребезг контактов, добавит свою директиву тоже.,

Сообщение от Ajakovlev

Буду искать этот конденсатор. Жаль схемы нет, а то на плате так густо понапихано что дорог не видно

Я не думаю,что их много по цепи обмотки реле-найти можно без особого труда.,

**Ajakovlev** · 07.05.2015 05:22

Сообщение от gena60

Я не думаю,что их много по цепи обмотки реле-найти можно без особого труда.,

Увы, но в цепи обмотки реле нет ни одного конденсатора.

**WENQ** · 07.05.2015 05:30

Для начала найти ключ(хвост) который управляет реле а потом и собаку которая этим машет.Обратите внимание на рядом стоящие ОУ LM358 на них организован протект и муте и думаю голубенький токой конденсатор и есть возможно искомый, бонально подпаяйте параллельно соблюдая полярность время изменилось значит подберите нужное вам время, лучше секунд так 5.

**Ajakovlev** · 07.05.2015 05:36

Сообщение от WENQ

Для начала найти ключ(хвост) который управляет реле а потом и собаку которая этим машет.

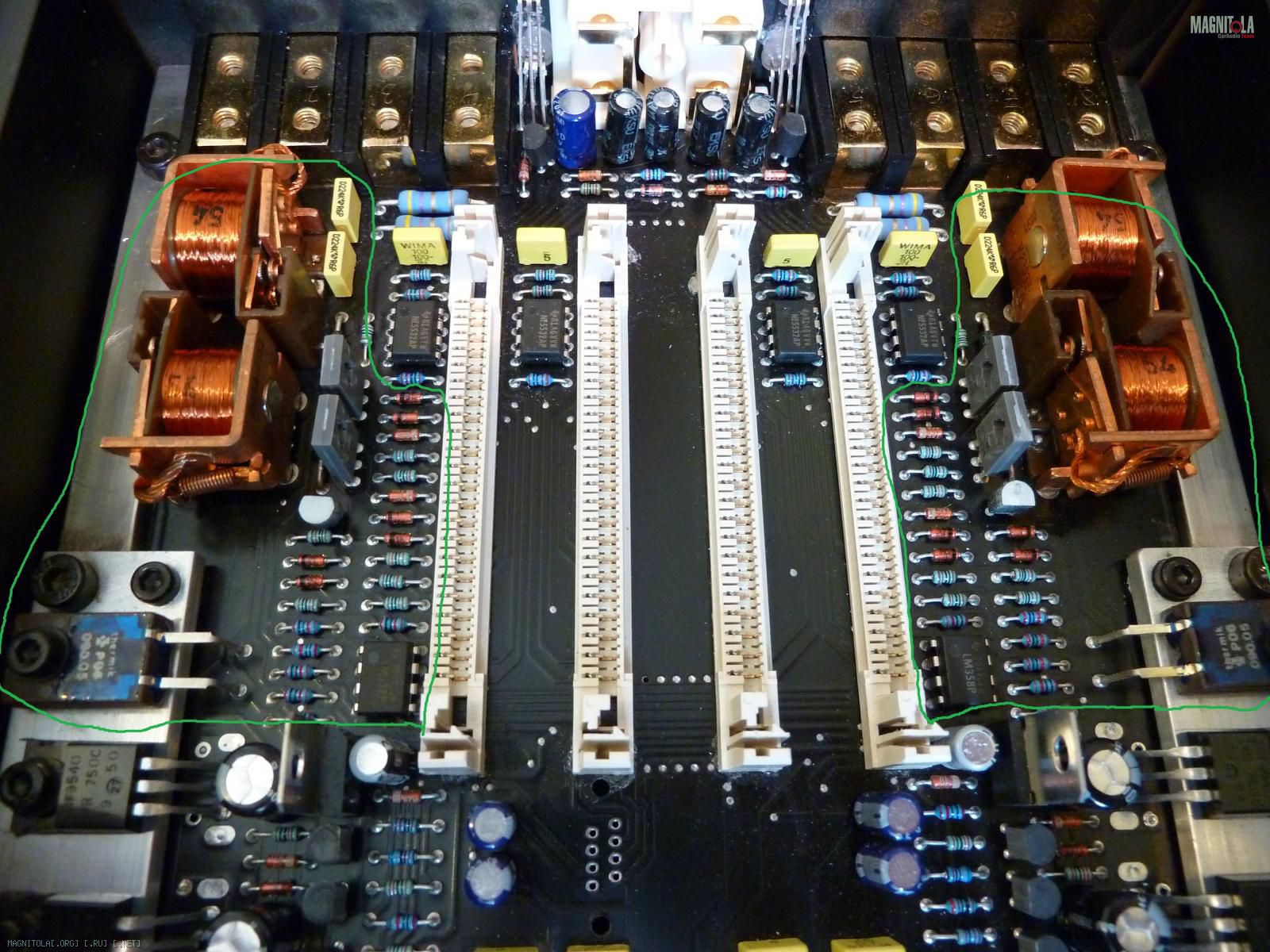

Я отметил области, которые отвечают за реле.

**WENQ** · 07.05.2015 06:00

ну отвечают за 3 мут.темр. прот. а управляют двумя реле и шим.

**Ajakovlev** · 07.05.2015 06:26

Сообщение от WENQ

Для начала найти ключ(хвост) который управляет реле а потом и собаку которая этим машет.Обратите внимание на рядом стоящие ОУ LM358 на них организован протект и муте и думаю голубенький токой конденсатор и есть возможно искомый, бонально подпаяйте параллельно соблюдая полярность время изменилось значит подберите нужное вам время, лучше секунд так 5.

Этот конденсатор в область управления реле не входит. Он в цепи УМ. Вот и получается что конденсаторов тут нет. Следовательно и задержки тут нет.

**WENQ** · 07.05.2015 07:34

Не спорю схемы то нет задержка обязана быть и частично привязана ремоуту или к вторичному питанию и выделенные участки это не всё,как бы там не было но поискать нужно. есть ли хоть небольшая задержка при включении на этом или на собрате? И имеется ли отличие к примеру при одновременном запуске.

**Ajakovlev** · 07.05.2015 11:17

Сообщение от WENQ

Не спорю схемы то нет задержка обязана быть и частично привязана ремоуту или к вторичному питанию и выделенные участки это не всё,как бы там не было но поискать нужно. есть ли хоть небольшая задержка при включении на этом или на собрате? И имеется ли отличие к примеру при одновременном запуске.

Логично что должна и есть. Тут ещё есть своеобразная индикация защиты, я думаю это тесно связанно с задержкой. Возможно искомый конденсатор это тот синенький, что стоит рядом с RCA входами. Только его функцию я ещё не разгадал.

Скорость включения у х1400 и х2000.2 разная. Разница гдето в секунду.

**WENQ** · 07.05.2015 12:52

Сообщение от Ajakovlev

Скорость включения у х1400 и х2000.2 разная. Разница гдето в секунду.

Наверно х2000 и включается на секунду позже.

---------- Сообщение добавлено 07.05.2015 в 12:54 ----------

Сообщение от Ajakovlev

это тот синенький, что стоит рядом с RCA входами. Только его функцию я ещё не разгадал.

возможно а может и в районе транса.

---------- Сообщение добавлено 07.05.2015 в 13:09 ----------

Найти его ещё можно подцепится мудьметром к конденсатору и посмотреть в момент вкл. заряд медленный и достигает примерно 1.5в в момент включения реле.
