Все цепи защиты разорваны
В цепи драйверного каскада полевиков нерабочего плеча питания нашёл вот такой элемент похожий на транзистор с маркировкой с102, причём в другом плече такого элемента нету и ещё нашёл обсуждение про другой усилитель ремонт которого заключклся как раз таки в замене этого элемента
http://monitor.espec.ws/section43/topic215044.html
Если кто то сталкивался с этим элементом расскажите что это такое ?

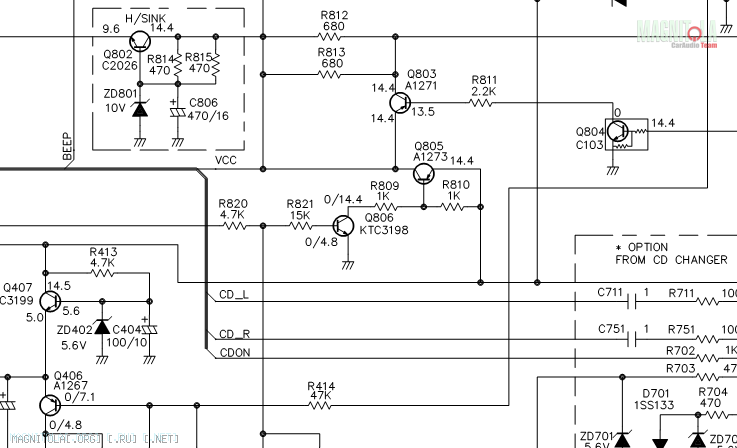

Это транзистор,в котором есть встроенные резисторы,как в базе,так и Б-Э,например так(Q 804):Цитата:
Сообщение от fusion54
Вложение 792858
Выяснилось что транзистор не причём, ищем дальше...
Снял я мс с платы подписал к каким ножкам питание подходит (на фото видно) опознать так и не могу та что большая. Маленькая это опер.
http://s019.radikal.ru/i605/1602/7c/0728ba81fdbdt.jpg
если это в выходном канкскаде, то кЕтаясы часто ставят там драйвера из серии IR или IRS (видимо у них их много, в нашей же реальности достать эти драйвера достаточно проблематично)
на вскидку пошерсти IRS21844 может подходит.
я как то месяц искал, что подобрать, ибо изначально зетерта мс была. и лучше не толь питание указать, но и вход выход, если возможно.
---------- Сообщение добавлено 15.02.2016 в 06:38 ----------
в сварочниках на пробу ставят 220 Ом. Но при заниженом напряжении, сугубо для теста.Цитата:
Сообщение от fusion54
---------- Сообщение добавлено 15.02.2016 в 06:40 ----------
http://www.mastercity.ru/forums/inst...36#post1812036
Принесли на ремонт такой же усилитель с диагнозом нет звука.После замены пары оперов усилитель заработал,но при питании от БП (12.8В) все отлично,а если запитать от аккумулятора (12.2В) то слышно "цокот" от трансформаторов ПН и это без сигнала.Если дать мощности то усилитель гремит хоть от аккумулятора,хоть от БП.Питание +- 65В на оконечнике в норме,+-12В тоже в норме.Что за причина цокота трансформатора может быть? Нагрева нигде нет,мощность выдает,напруги не перекашивает.И еще можно подробное фото области ШИМ TL494 блока питания,возле дросселя имеется какая то навесная перемычка,хотелось бы узнать это колхоз или заводская доработка?
Здравствуйте, у вас осциллограф есть? Если есть посмотрите сигналы на затворах в пн. Проверьте сигнал который приходит с переда на оконечник. Сфотографируйте перемычку, где она?

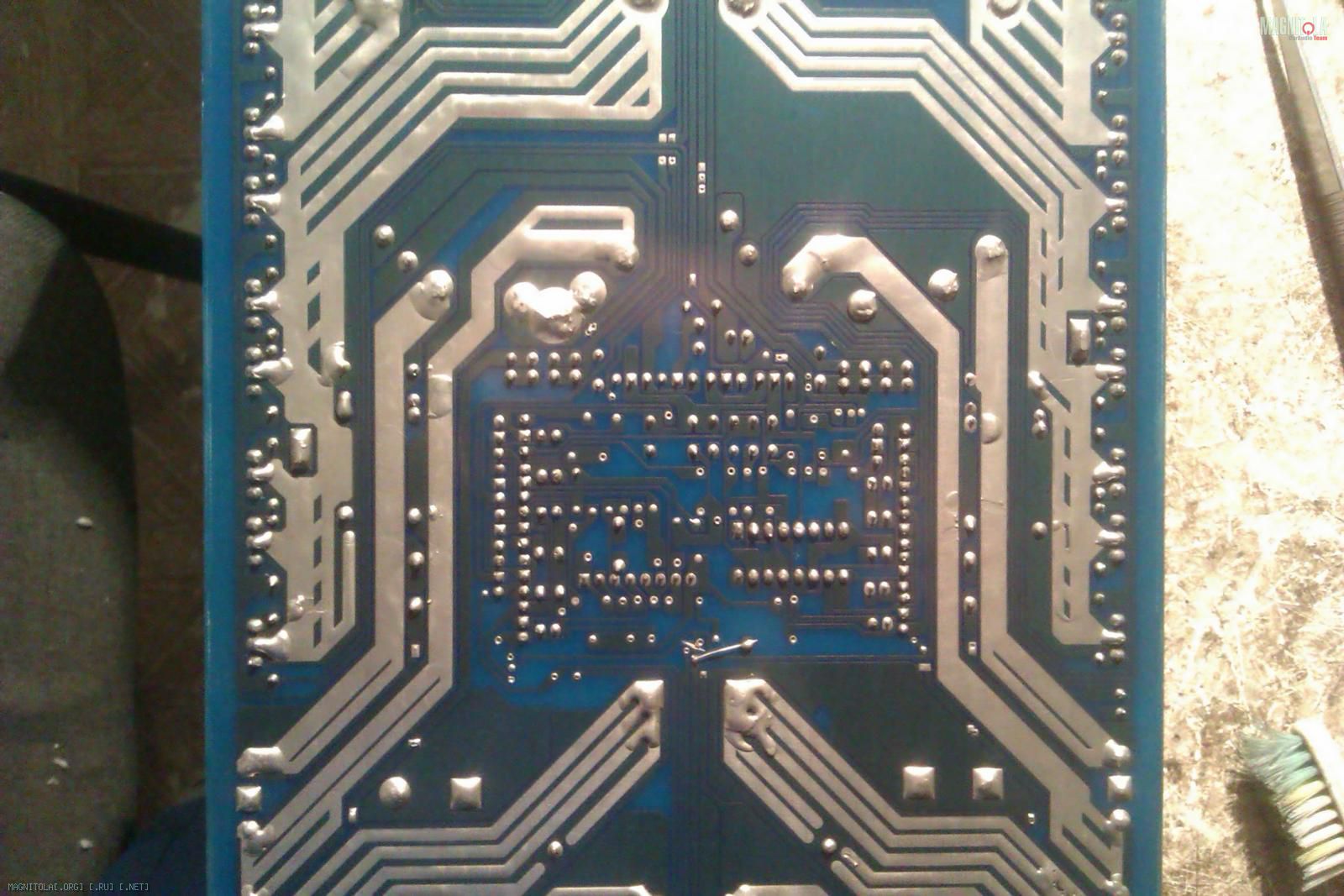

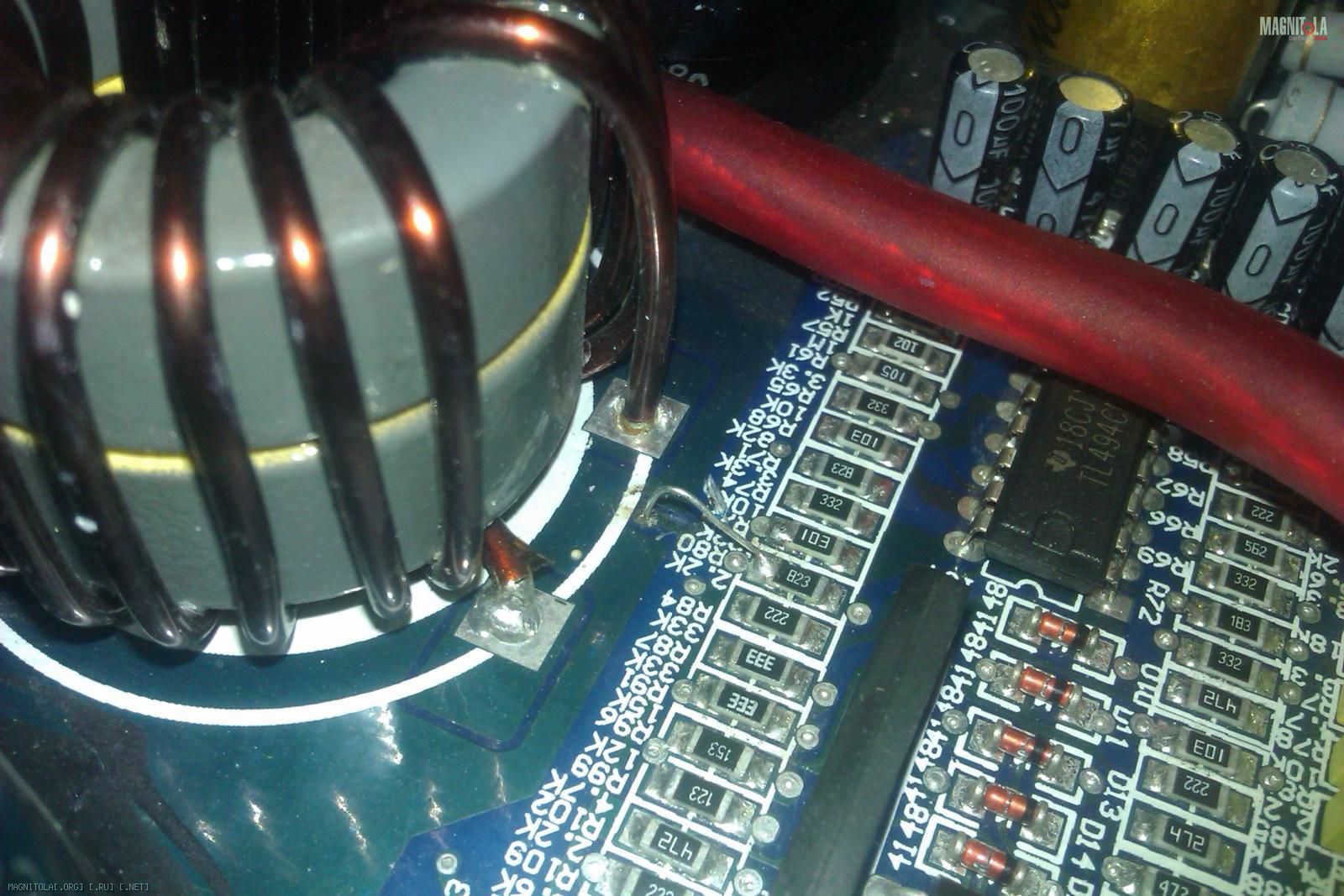

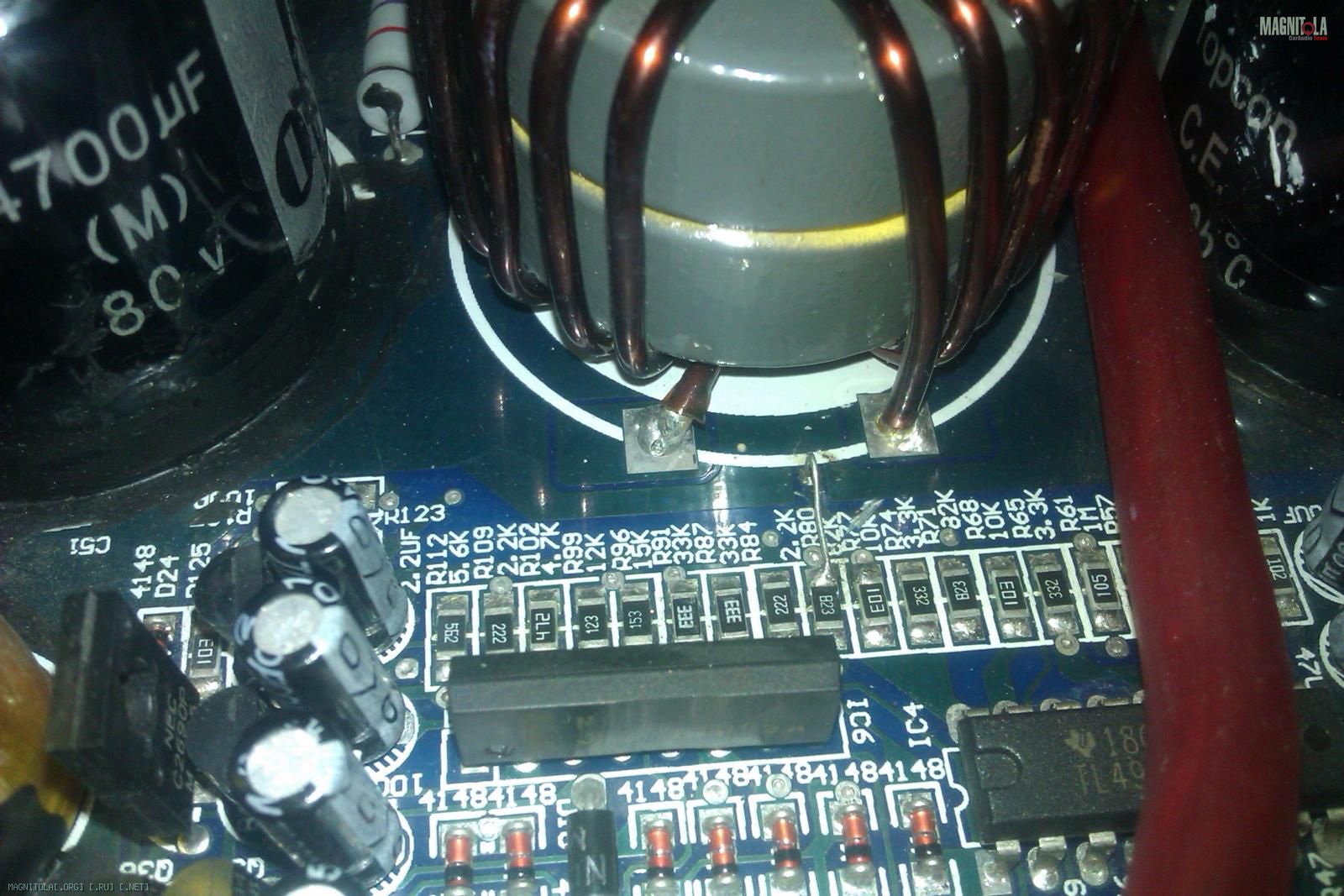

С преда сигнал приходит чистый,я проверял другим усилителем.Осциллографа к сожалению нет.Вложение 1202958Вложение 1202960Вложение 1202962
На перемычках присутствует напряжение питания УМ +-65В и дальше через резисторные делители идет в 15 и 16 ноги TL494.Перемычками поменяна полярность подключения к делителям.Пробовал уменьшать и увеличивать частоту ШИМ заменой резистора на 6 ноге,звон трансформаторов менялся но не исчезал.Ремонт продолжается.Напряжения на ножках ШИМ относительно минуса
1 0в
2 +3в
3 +3.5в
4 +0.06в
12 13.3в напряжение на входе
13 +4.88в
14 +4.88в
15 +2.30в
16 +2.30в
