Греются Irfz44 на холостом ходу

Сообщение от PhotoGuru

впаял, подпаял пару 44, запустил, опять мгновенный разогрев ( куда дальше смотреть?

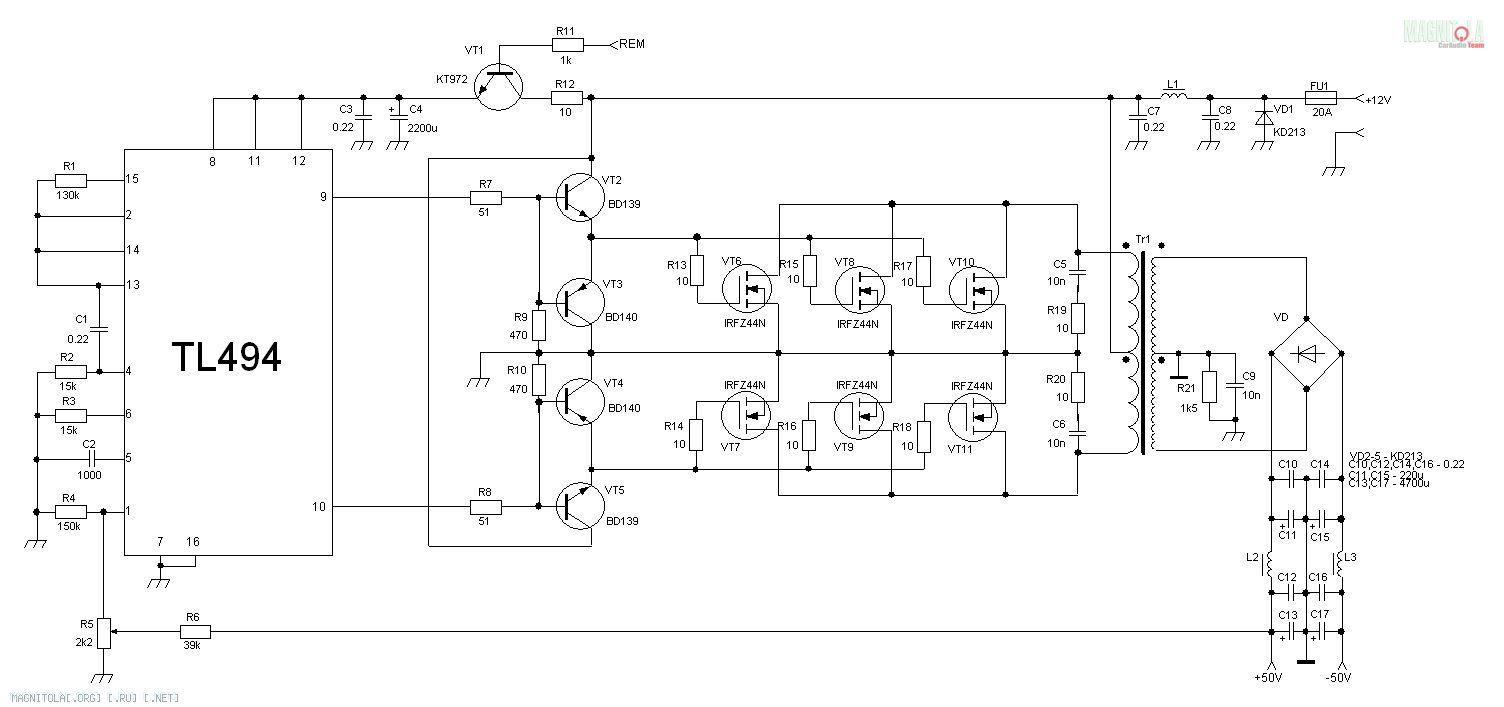

PhotoGuru,если Вы хотите в этом разобраться своими силами-я бы посоветовал посмотреть распространённую схему ПН(думаю поймёте,поскольку технический сленг знаете) и как устроено простейшее включение дрочеллов в БП:

...разобраться в нескольких детальках гораздо проще,когда понятен смысл их назначения.Гадать можно долго,хоть до посинения,а глянуть осликом импульсы и понять их форму,да и вообще всё то,что творится в цепи гораздо важнее.,

контроллер SG3525 стоит в нем, схема включения есть у него в даташите, нету у мя ослика... без него буду колдовать, а в остальном - премного благодарен! пойду курить теорию и вникать в суть! как запущу - отчитаюсь!

Сообщение от PhotoGuru

контроллер SG3525

Это без разницы,смысл ключей остаётся неизменным, при применении другой МС.Форма импульсов есть в этой теме:
Правильный подход к диагностике. (обязательно читать перед созданием тем)

Сообщение от gena60

Это без разницы,смысл ключей остаётся неизменным

в целом, согласен. но есть одно НО - изредка попадались неподъёмные аппараты именно на 3525. на 494 БП всегда удавалось поднимать. а вот у той вечно как то заморочено реализована защита.. но это так, из опыта.

Сообщение от terrarist

изредка попадались неподъёмные аппараты именно на 3525.

Иногда на этой МС действительно шим заумно построен с кучей оптопар и защитой, а импульсы вообще кривые,которые почти на на синус кривой похожи.Приходилось изучать работу и изменять цепи обвязки до нужного результата.Самое интересное,что по СМ всё правильно,но сам производитель это не предусмотрел.,

в этом усилителе 8 конденсаторов elna re2 1000uf 35v зачем то поменяли на джамиконы 2200uf 35v... типа проапгрейдили... хочу их заменить на более достойно звучащие, посоветуйте что поставить в соотношении цена-качество-звучание будет более грамотно!???

Сообщение от PhotoGuru

в этом усилителе 8 конденсаторов elna re2 1000uf 35v зачем то поменяли на джамиконы 2200uf 35v... типа проапгрейдили... хочу их заменить на более достойно звучащие, посоветуйте что поставить в соотношении цена-качество-звучание будет более грамотно!???

Об этом пока рано думать,всегда успеется,но надо сначала усилитель заставить работать в нужном режиме-потом уже нюансы выяснять.,

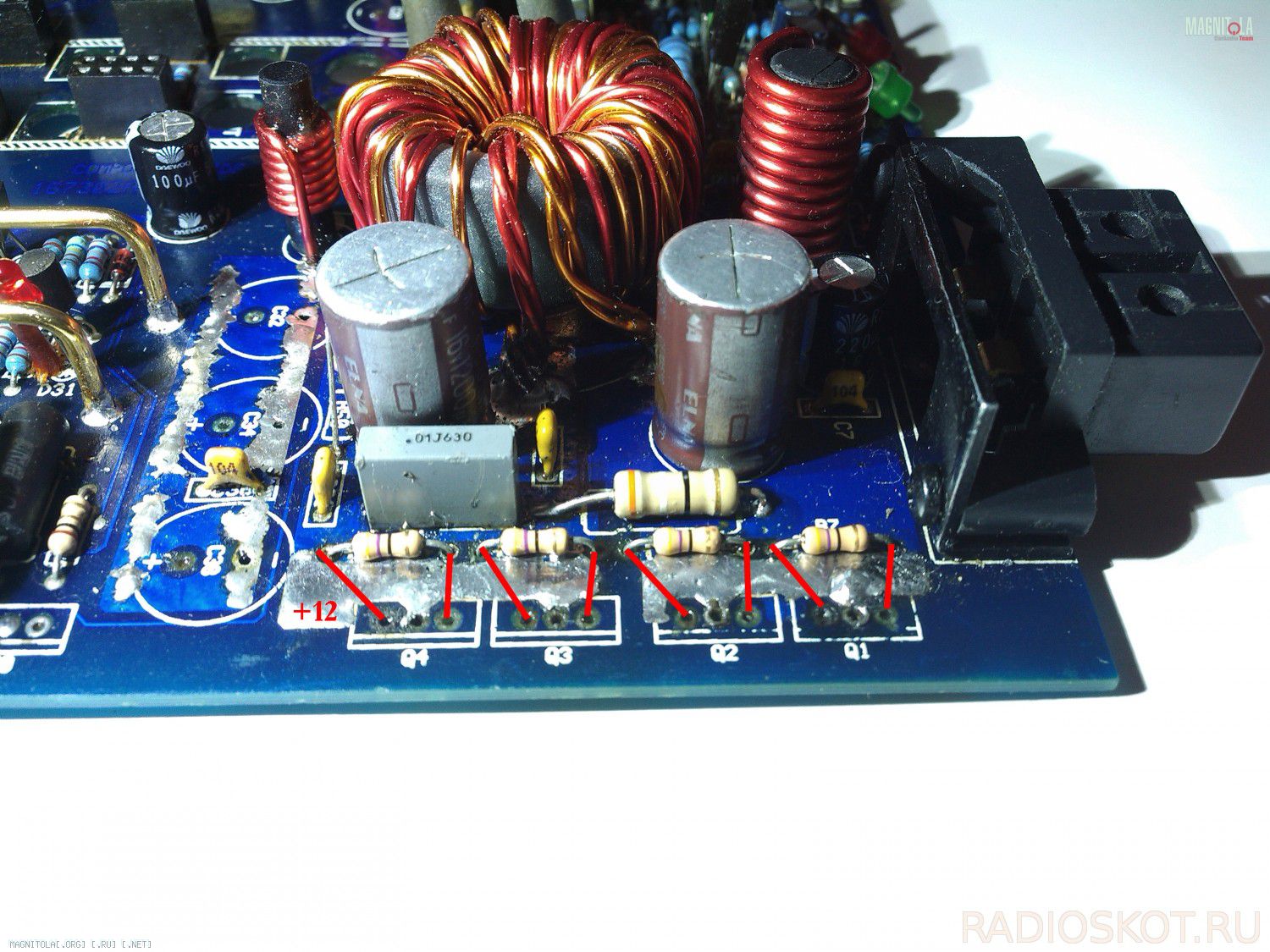

вот раздобыл фотку с живого, никогда не горелого такого же усилка и получается - резюки стоят 1.15 КОм, 2%... только вот неизвестно какие у него ключи... хозяин отказался снимать планку... возможно там buz11...

Сообщение от PhotoGuru

резюки стоят 1.15 КОм

С чего взяли,вообще 2.15,оринтируйтесь на вотAUDISON LRx400.1.pdf
