Репутация: 1038107
105? можно, если разводить будешь грамотно, и smd не использовать. чем толще фольга - тем больше подтравливание торцов дорожек и тем больше размеры зазоров и больше минимальная ширина проводников. почти все автоуси на 35-50 сделаны
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 2250
смд не планирую. значит не будет всяких просадок по питанию из-за тонкости дорожек. главное это питание!!! какая минимальная ширина значит должна быть?
Репутация: 1038107 да сплошной полигон на всю площадь, для надежности
Репутация: 2250 воот оочень смешно, ага! лучше бы схему подкинули хорошую! вооот примерное направление по деталькам санкен 2SA1303/2SC3284, раз уж 5200 не влезают
Репутация: 150477
Стенку из кон-ров не стоит бесполезное занятие, зря забытые 2SA1227/2SC2987(A),2SA1232/2SC3012.и ещё куча.
---------- Сообщение добавлено 15.07.2015 в 09:54 ----------

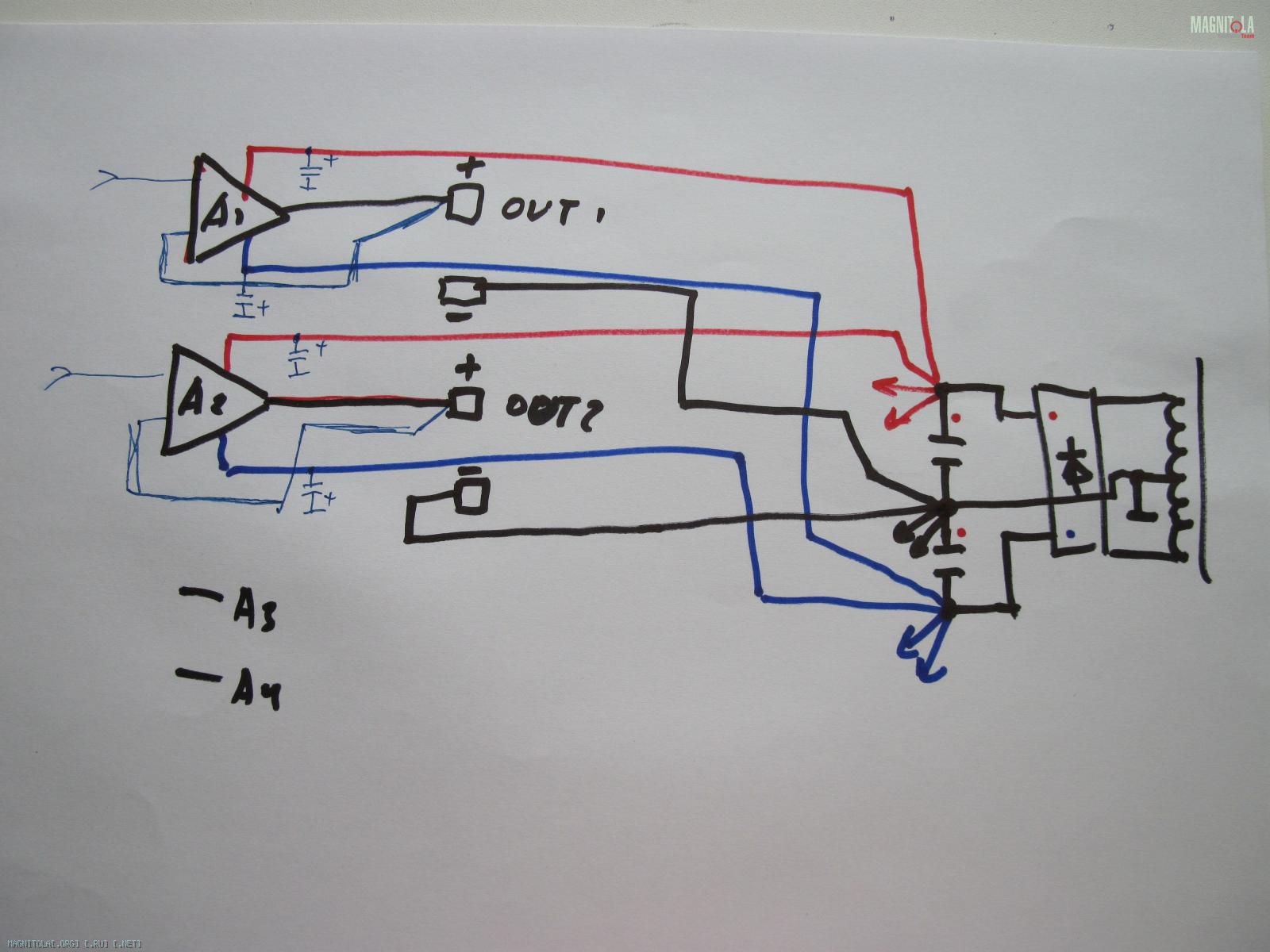

Для ум развести звездойСообщение от PhotoGuru

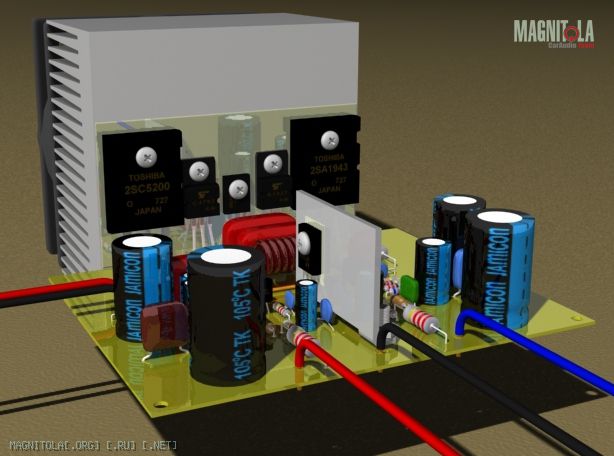

Репутация: 2250 WENQ, 2SA1227/2SC2987 отличнейшие по даташитам!!! интересно как они звучат... больше 100 ватт с канала мне и не нужно, да и радиаторы не позволят большие нагрузки снять. сегодня ночером покурил форумы и ютуб, в итоге буду пробовать уместить ланзар мини, но хочется чтоб уместилось все на 4 канала, чтоб как минимум собрать поканалку на фронт. вот тут огромная статья про них, может кому пригодится. вот тут есть как травить платы без спец химии
---------- Сообщение добавлено 15.07.2015 в 10:04 ----------
ткните носом где почитать, плииз!
вот по этой схеме делаю пн,
на ключи irf3205 в схеме указаны 22 ома, но большинство ставят почему то 47ом, мне вот тут не понятно (

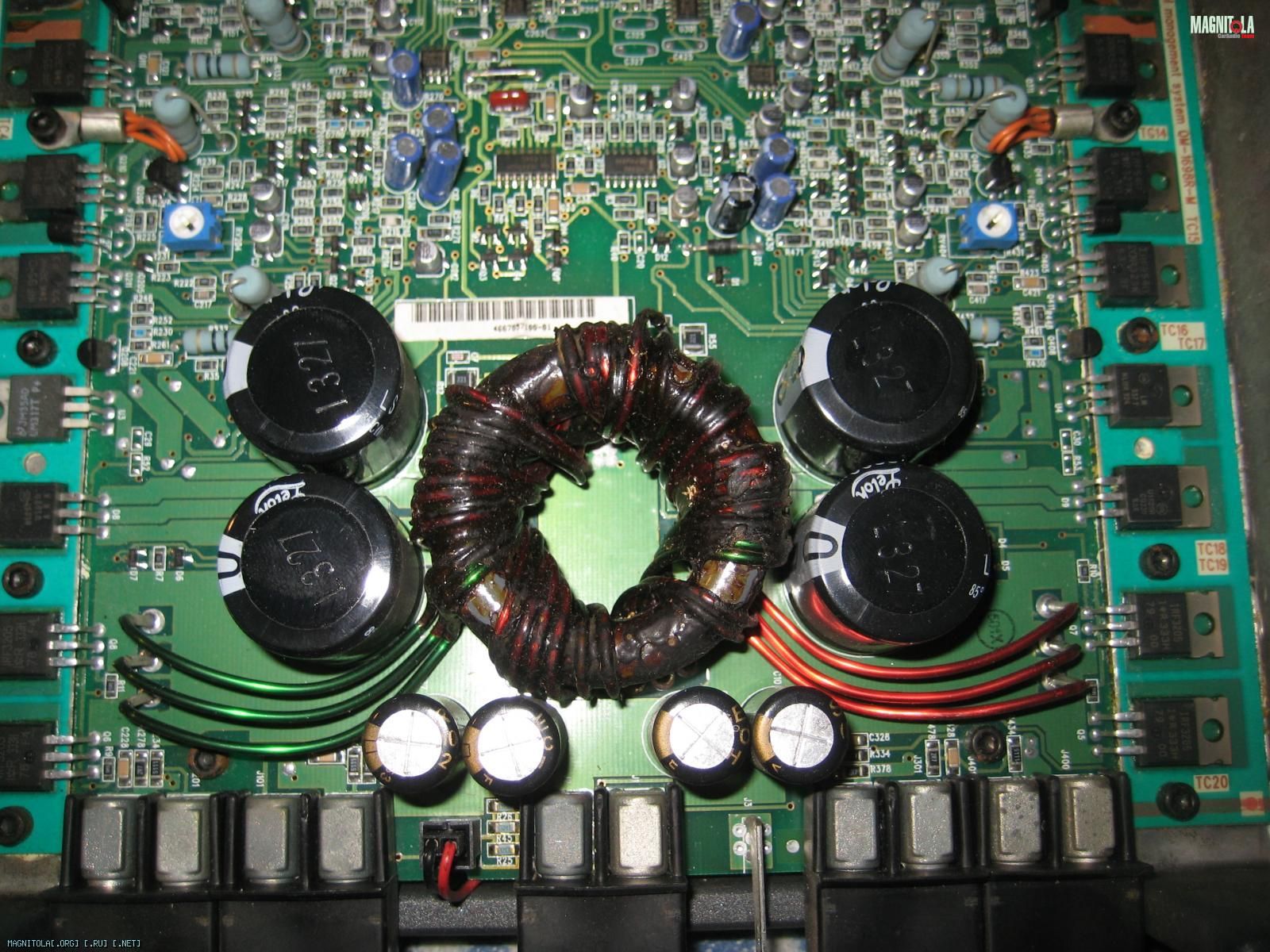

вот так вот хочу сделать первичку транса.
если есть дополнения и советы - буду очень признателен!
Репутация: 150477 Для мида лучше по 2 в плечо и 40-42в+/- достаточно будет
примерно так
Репутация: 150477 Лучше чем санкен и тошиба ИМХО.
