Твик Supra SBD-A4240 (v1j04)

:help: Вот тут почитал, что была тема по ремонту и твику Supra SBD-A4240. тоже хочу попробовать его переделать, а инфы на сайте не смог найти :help:

:offtopic:

Предложения подобные забудь и выкинь - будут считаться

:offtopic:

"занимался твиком этого усилка ,по инфе с сайта Magnitola элементы r116 216 316 416/c 110 210 310 410 отвечают за усиление низов,поменял кондеры с110 и 310 10мкф на 100мкф все прекрасно )" - вот где эта инфа на этом сайте??? я тоже из этой:handorgan: сделать боль менее звучабельно-адекватное!!!:trud:

В итоге решил спроектировать свой усилитель под этот корпус. Корпус маленький, а закладываемая мощность огромна ;)

Примерные планы -воткнуть в этот корпус Lanzar, чтобы его уместить стараюсь мега компактно развести пн на 45х28х(8+8) кольце, по 3 irf3205 на плечо, т.е их всего будет 6, в первичке хочу затолкать побольше 2200-4700uf 25v... по высоте позволяет поставить 33 см. Изучаю внутренности усилков в этой рубрике, может найду как все это уместить... во вторичке хочу вот такую стенку сделать из конденсаторов чтобы убрать всякую бяку от транса. Скорее всего банки будут 1000-3300uf вольтаж примерно от 50v. Вывода на динамики будут приходить моножилами на 1мм сразу в разъем. Красненькие это отверстия в корпусе, кстати о корпусе... редкостная бяка конечно... toshiba 2sc5200 - не влезает по высоте.. буду 1694 sanken ставить, или что предложите. Место где стоят транзисторы покрыто краской. ( Ооочень тоненькие радиаторы... однозначно буду ставить вентиляторы на торцы.

Вложение 815064

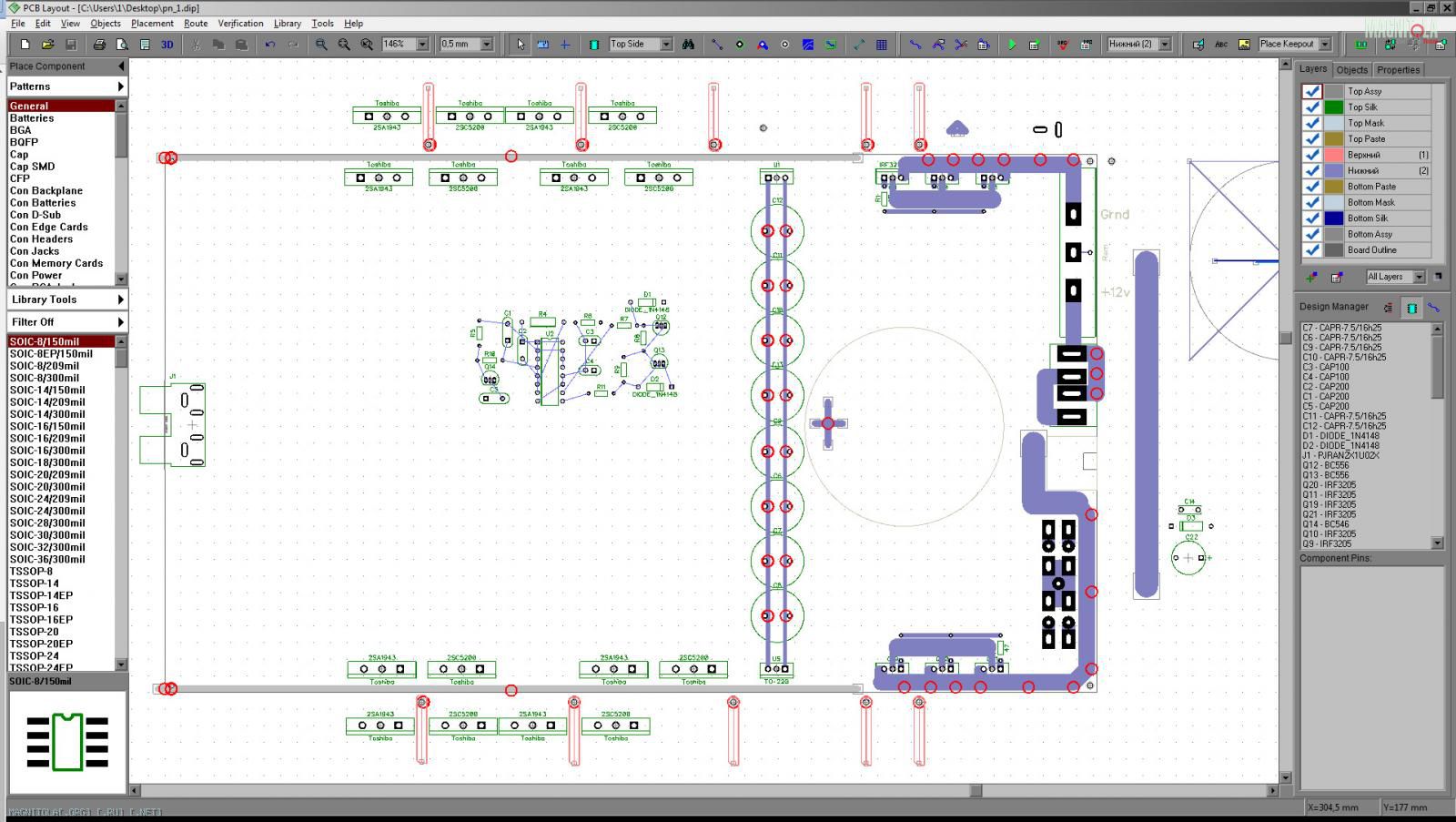

Конструирую в программе DipTrace ссылка на файлик.
вот примерно такие планы... если есть толковые советы буду оочень рад любым конструктивным предложениям!

послежу спасибо....

зачем моножила? или утюгом плату делать будете?
на 2х слоях можно легко сделать нормальные шины питания, а фольгу взять 70мкм (1.5 или 2.0 мм сама плата)
для пущего изврата - 4 слоя, 2 внутренних - полигоны питания )))

Не совсем понял почему вы отказались от твика?

Отправлено с моего Lenovo A760 через Tapatalk

опять издеваюцо (( никакого изврата... максимум проволокой усилю поверху. изначально задумывается как однослойная плата для лута. предложите свой вариант пока пустая плата - будет самое то!

2 слоя и резонит ))) зачем очередное гуано изобретать?

Цитата:

---

Сообщение от A!exT

на 2х слоях можно легко сделать нормальные шины питания, а фольгу взять 70мкм (1.5 или 2.0 мм сама плата)

---

расскажите подробней где такую купить и как ее сделать или где заказать проф печать для двухслойной платы?

поисковики забанили? ;) rezonit.ru

отлично! 3500руб получилось за двухсторонюю плату размером 280х162, толщиной 1,5 и медью 105мкм !!!
