Свист внутри усилителя DLS RA 25
Зашедшим в тему привет. Нуждаюсь в помощи или совете тех, кто разбирается в "кишках" аппаратуры. А то пока мыслей вагон и маленькая тележка ...

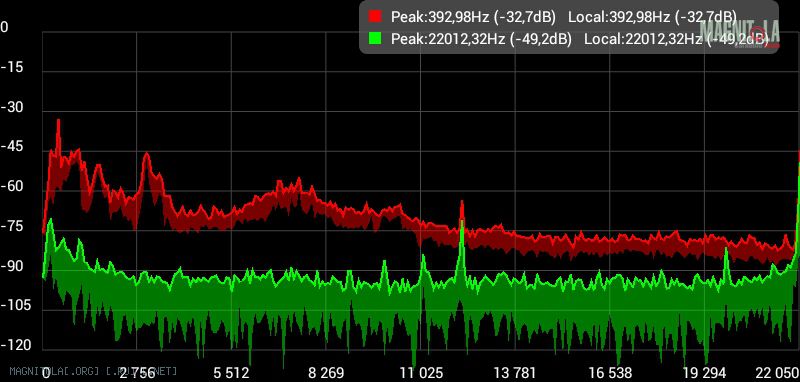

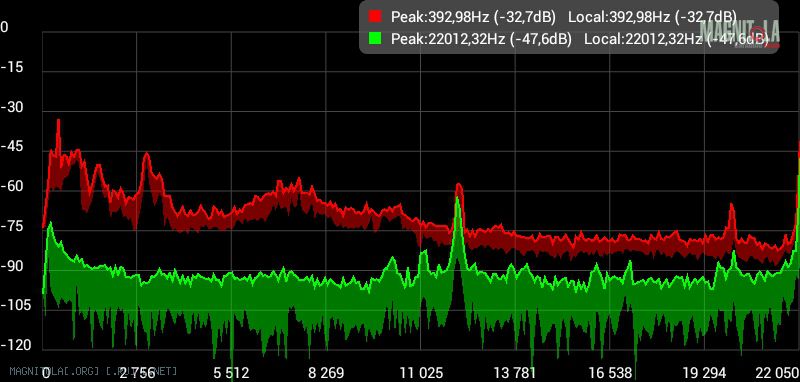

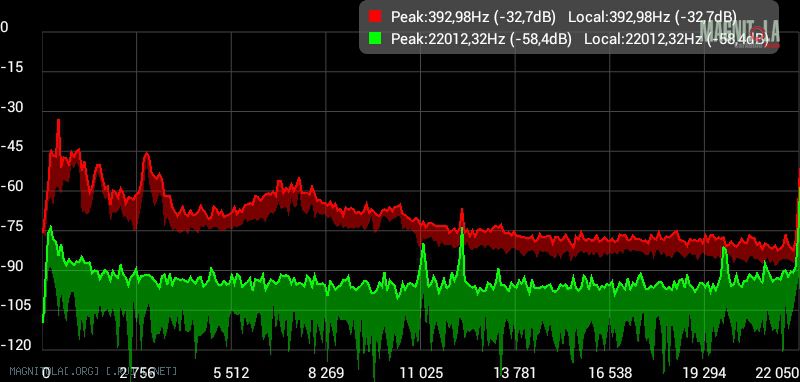

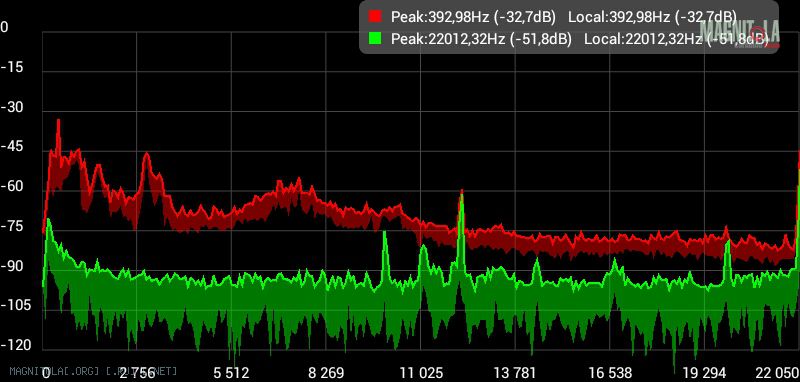

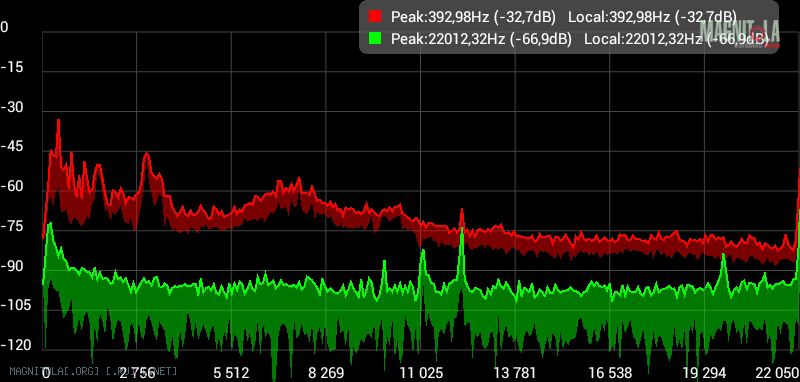

История такова: взят на пробу б/у усь DLS RA 25. После подключения питания от отдельной АКБ, и включения ремоута, подачей от питающего плюса, почти сразу появился тихий свист внутри уся (межблоки и акустические ещё не подключил). Убираешь ремоут - нет свиста, подклчаешь ремоут - свист есть. После 4-5 выключений свист пропал. Характер свиста не постоянный, плавающий, не громкий, слышен только почти в полной тишине (усь подключал в багажнике 2110, в гараже, контакта с кузовом нет, пол в одеяле). Думал, может это в мозгах звенит. Под рукой был смартфон с ачх-ометром Spectrum Analyze. Включил, поднес к прорезям на тыльной стороне уся. Что показало, видно на ниже приведённых скринах из проги.
Подключил АС (Hertz HSK 163 через кроссы), межблоки (на выключенном), включил музыку - по звучанию вопросов вообще никаких - всё отлично, всё в усе работает как надо: гейн, фильтр, выключатели. При любых манипуляциях в динамиках абсолютно никаких посторонних звуков нет, всё чисто. К басу вопросов нет, также как и к мощности.
Сравниваю поведение и звук этого RA 25 с имеющимся у меня RA 50, который покупался новым. В нем никакого подобного свиста нет.
За время прослушки музыки, периодически ходил к багажнику слушать, свистит или нет. Периодически свистит, какой-то закономерности не выявил. Когда не свистит, на АЧХ в смартфоне все ровно. Нагрев корпуса в допустимых пределах, можно сказать, что просто теплый.
Питание - АКБ полностью заряжена, т.е. 12.8 В. Кода был включен усь без сигнала, напряжение было 12.6 В, что на АКБ, что на колодке уся. Во время прослушки было подключено ЗУ к АКБ, поэтому во время работы уся напряжение было в пределах 13.0 - 14.0 В. Если отключить ЗУ, то при средней громкости напряжение было в среднем 12.3-12.4 В. Всё мерялось цифровым мультиметром, который один в один с поверенной Ц-шкой. Также никаких помех от ЗУ в тракте не слышно.
Собсвенно, я так понимаю, что этот свист не есть гуд, и "пациент" возможно болен? Если болен, то насколько серьезно? Возможны ли последствия в будущем? Или это допустимое явление?
Мои предположения - свистит ПН, возможно из-за подсевших, или уже севших конденсаторов.
ПыСы: пик на конце АЧХ есть и у RA50, включенного в аналогичных условиях, остальная АЧХ ровная.
Вложение 819544Вложение 819546Вложение 819548Вложение 819550Вложение 819552
Re: Свист внутри усилителя DLS RA 25
Цитата:
Сообщение от
Dinamik_
Мои предположения - свистит ПН, возможно из-за подсевших, или уже севших конденсаторов.
Глупости если усю не лет 20-30!!! Но кондеры швистеть не заставляют если чож) Швистит транс по причине того что усилитель долгое время лежал в сырости.
Re: Свист внутри усилителя DLS RA 25
Цитата:
Сообщение от
Папа Карло Глупости если усю не лет 20-30!!!
Предположительно, на 98%, 2004 года рождения.
Цитата:
Сообщение от
Папа Карло Но кондеры швистеть не заставляют если чо
Это только было предположение...
Цитата:
Сообщение от
Папа Карло Швистит транс по причине того что усилитель долгое время лежал в сырости.
Понятно. Скажем так, при открытии крышки, следы явления "Шырость" были выявлены на плате как раз в области ПН, не так чтобы, сказать "гнилое", но потемнение припоя на деталях есть, и еле различимая "мохнатость". Также винтики боковых панелей в следах явной коррозии. При этом следов заливания жидкости нет. Что с тыльной стороны платы, показать может только "вскрытие".
Папа Карло, причина ясна, но с таким сталкиваюсь впервые, отсюда вопрос - а что дальше? Чем помочь "пациенту"?
Re: Свист внутри усилителя DLS RA 25
Цитата:
Сообщение от
Dinamik_ Это только было предположение...
Это практика. Если у вас вдруг засвистят кондеры - лучше убегайте или срочно выключайте. Запаритесь потом фольгу вымывать.
Цитата:
Сообщение от
Dinamik_ Папа Карло, причина ясна, но с таким сталкиваюсь впервые, отсюда вопрос - а что дальше? Чем помочь "пациенту"?
Я бы воспользовался расплавленным пчелиным воском... Пролил бы им трансформатор сверху.
Просто найти хороший объемный автоклав чтобы просушить девайс при температуре не более 150 градусов по Цельсию в течение 3 часов будет сложнее.
А грибок , который собственно и звенит между витками, иначе убить и извести никак.
Re: Свист внутри усилителя DLS RA 25
Цитата:
Сообщение от
Папа Карло Запаритесь потом фольгу вымывать.
А чё, красиво летала фольга МБМ-а по комнате, попавшего в 220 ~, на заре моего знакомства с электросхемами.3Ы 3Ы 3Ы
Цитата:
Сообщение от
Папа Карло будет сложнее.
Очень близко к невозможному.
Папа Карло, спасибо за разъяснение, за оперативность. Дальнейший ход мысли я понял, подумаю, что в моих возможностях.
Благодарствую:drinks:.
Re: Свист внутри усилителя DLS RA 25
Ну не антиплесенью же брызгать)))
Re: Свист внутри усилителя DLS RA 25
Не обязательно транс, хотя первым делом и на него тоже подумал, вполне возможны искаженные импульсы по части какого нибудь плеча питания, если влага прошивает где то. Недавно чинил крайне неудобный в ремонте KICX (впрочем как и большенство аппаратов этой марки) с двумя трансами в ПН, вылетевшими частично полевиками, и смд-транзисторами раскачки. Так вот по одному трансу все востановил, везде сигнал приходит ровный и одинаковый, а по другому на одной части ровно, а на другой горбыши какие то шпарят, ну и посвистывает транс. Оказалось что тоже смд дохшие были, только вот загвоздка - они были запрятаны непосредственно под сам трансформатор, который в свою очередь был намертво приклеен лаком, супротив обычного вязкого, тягучего, но все таки клея.
Сделал, конечно, хотя трасформатор и поднялся вместе со всеми смд элементами, намертво застывших в лаке =)
Немного не в тему, извините. Это я про возможную причину свиста и то что хорошо бы осциллографом глянуть =)
---------- Сообщение добавлено 22.07.2015 в 17:16 ----------
Еще встречал в иной импульсной техники, что трансформатор звенит пока не дашь нагрузку, хотя тотже эффект наблюдается на некоторых аппаратах напротив при сильной нагружености...
в любом случае, прежде чем нагружать, надо у бедится в правильности работы ПН и зачистки\пропайки элементов во всех сомнительных местах, как сверху платы, так и снизу платы.
Re: Свист внутри усилителя DLS RA 25
Цитата:
Сообщение от
Папа Карло Я бы воспользовался расплавленным пчелиным воском... Пролил бы им трансформатор сверху.
Просто найти хороший объемный автоклав чтобы просушить девайс при температуре не более 150 градусов по Цельсию в течение 3 часов будет сложнее.
В таких ситуациях достаточно пропитать трансформатор ПН лаком,например в новых усилителях бренда Icon(Теас тоже не исключение)это периодически делал,практически через один.,
Re: Свист внутри усилителя DLS RA 25
промыть плату спиртом (или бензином - чего не жалко), дать просохнуть (или подуть феном), на обмотки транса можно и резинового клея налить (пойдет и момент, и БФ), если специяльного лака под рукой нет
Re: Свист внутри усилителя DLS RA 25
Цитата:
Сообщение от
terrarist Еще встречал в иной импульсной техники, что трансформатор звенит пока не дашь нагрузку,
Но факт остается фактом - снова подключил без нагрузки, только питание, но уже со снятой крышкой, и как точно указал Папа Карло, свистит именно транс - только причина в другом. Следов сырости на нем я не увидел никаких, всё чисто, но вот обмотка, и более всего выводы, если можно так сказать, разболтаны, плотности намотки нет. Соответсвенно, феррит внутри обмотки сидит неплотно, и стоит слегка пальцами покачать транс, и он начинает "петь" разными нотами. Также он поет по разному, если усь вертеть в руках в разных положениях. Также, подозрения вызвала пайка выводов транса в плату.
http://savepic.su/5842806.jpg
Ну как дойдут до него руки, думаю надо будет "колоть", чтобы посмотреть, чего там с тыльной стороны платы. Тогда и буду думать, как поправить транс.
Ещё раз спасибо всем за советы.
