Ural AK 5.300 ,прошу совета по ремонту, наводки, слышно даже как диск Гу раскручивает
Куплен данный усилитель недавно, был грамотно заинсталирован, занимаюсь не первый год автозвуком проффесионально. Все отлично играет пока не заведешь двигатель, автомобиль ваз 2109. Магнитолла и усилитель питаются от аккумулятора, минусы тоже с аккумулятора, аккумулятор исправный, заряженный, все контакты идеальные, на массу не один провод не коротит все в гофре. Пробовал : 1.Подключать другое головное устройство, не помогло 2. меж блоки три разных, проверенных рабочих с хорошей экранировкой, направленные и нет. 3 отключал все динамики от усилителя, и подключал, динамики на коротких проводах и так далее и так далее. Решил поставить его к себе в авто, и та же проблема наводки при работающем двигателе, даже слышно как гу диск раскручивает. Пробовал другие усилители, в обоих авто играют исправно ни капли лишних помех Поэтому вывод что что то не так с усилком 5.300 p.s паять умею, есть всё кроме осцилографа. И есть большое желание починить усилок самому. Так что товарищи хотелось бы услышать куда в первую очередь смотреть. Сдал бы в гарантию но случайно сорвали пломбу одну, усилок не открывался не разу, из коробки вылез неделю назад, новенький совсем
Вложений: 1
Re: Ural AK 5.300 ,прошу совета по ремонту, наводки, слышно даже как диск Гу раскручи

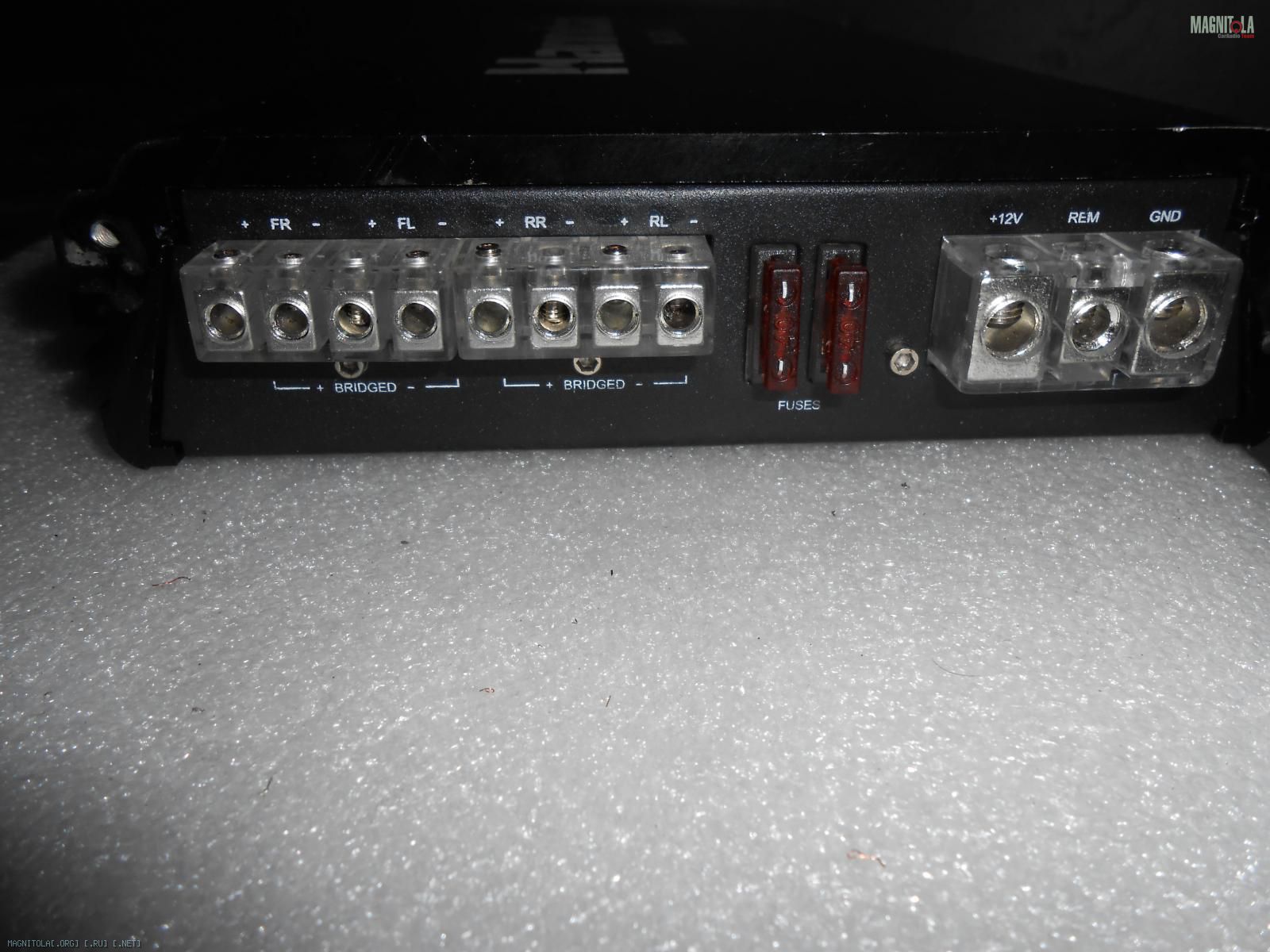

etagl, в первую очередь прозвоните массу РСА с минусом питания усилителя,далее со средней точкой вторичного питания(по схеме это на клеммах усилителя две средние обычно):
Вложение 859762
Вложений: 1
Re: Ural AK 5.300 ,прошу совета по ремонту, наводки, слышно даже как диск Гу раскручи
Цитата:
Сообщение от
gena60 etagl, в первую очередь прозвоните массу РСА с минусом питания усилителя,далее со средней точкой вторичного питания(по схеме это на клеммах усилителя две средние обычно):
Вложение 859762

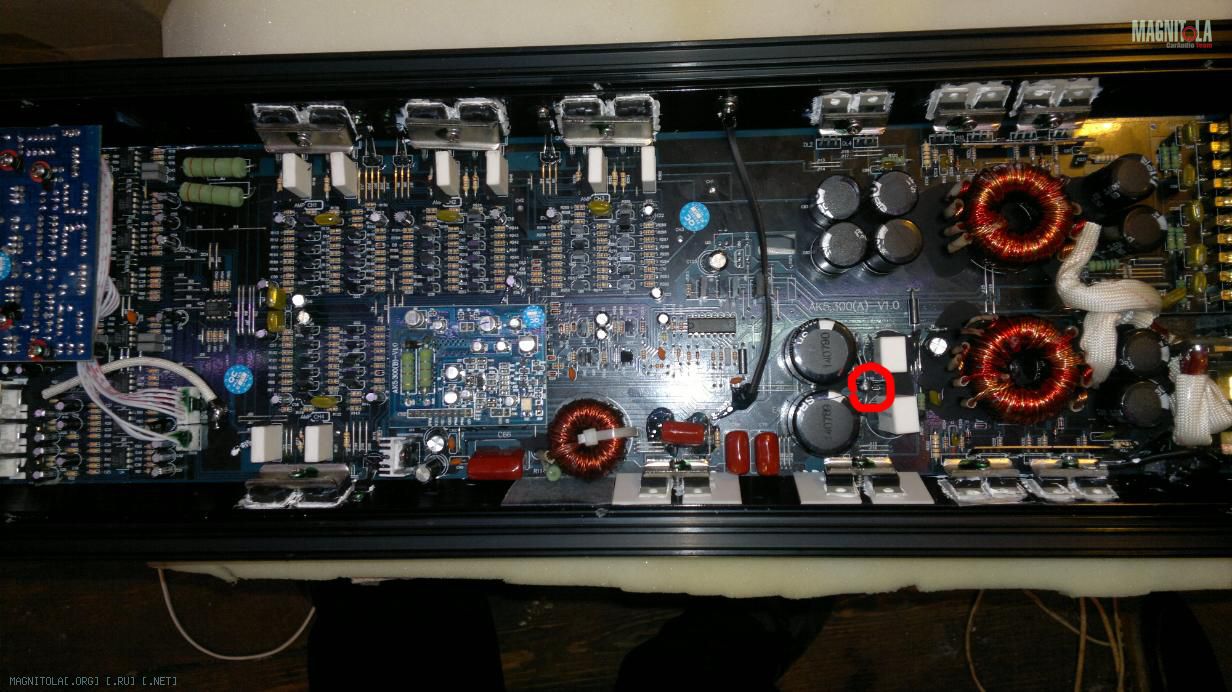

Минус усилителя (Gnd) с минусом Rca прозванивается в ноль Ом. Средняя точка вторички ( надеюсь я ее правильно нашел ) Вложение 860008 звонится в ноль с минусом Rca и с минусом усилителя тоже
Re: Ural AK 5.300 ,прошу совета по ремонту, наводки, слышно даже как диск Гу раскручи
Корпус усилителя с минусом rca и минусом усилителя не прозванивается
---------- Сообщение добавлено 24.09.2015 в 17:57 ----------
Забыл написать что при не заведенном авто помехи тоже есть, слышимые даже при уровне гейна меньше половины. На коротких меж блоках длиной пол метра дела чуть получше, но всеравно присутствуют помехи
---------- Сообщение добавлено 24.09.2015 в 18:32 ----------
Общий экран меж блочных провов пробовал подцеплять к корпусу магнитоллы а потом к корпусу усилителя, и пробовал там и там сразу, когда экран подцеплен к корпусу усилителя помех поменьше но всеравно есть, и к минусам rca тоже пробовал, та же история( магнитоллы разные пробовал). Когда rca отсоединены от усилителя помех нет даже при полном уровне гейна. Пробовал в качестве источника подключать телефон, есть шум когда прикасаешься к экрану телефона, на других усилителях такого нет
Re: Ural AK 5.300 ,прошу совета по ремонту, наводки, слышно даже как диск Гу раскручи
Цитата:
Сообщение от
etagl Минус усилителя (Gnd) с минусом Rca прозванивается в ноль Ом. Средняя точка вторички ( надеюсь я ее правильно нашел )
Здесь и ищите косяк - от этого помеха и слышна.Ноль Ом не должно быть - усилитель требует ремонта.,
Цитата:
Сообщение от
etagl Общий экран меж блочных провов пробовал подцеплять к корпусу магнитоллы а потом к корпусу усилителя, и пробовал там и там сразу, когда экран подцеплен к корпусу усилителя помех поменьше но всеравно есть, и к минусам rca тоже пробовал, та же история
Этого уже не надо делать,достаточно того,что уже сказал выше.,
Re: Ural AK 5.300 ,прошу совета по ремонту, наводки, слышно даже как диск Гу раскручи
gena60, Большое спасибо, извеняюсь за дурацкий вопрос, может тыкнете меня носом в какой стороне рыть, искать проблемму? И, должен ли вообще минус усилителя звониться с массой rca на данном исправном усилителе?
Re: Ural AK 5.300 ,прошу совета по ремонту, наводки, слышно даже как диск Гу раскручи
Цитата:
Сообщение от
etagl И, должен ли вообще минус усилителя звониться с массой rca на данном исправном усилителе?
Нет,не должен сопротивление должно быть,в некоторых ГЗ минимальное встречал - 100Ом,но меньше пока не было.У меня нет схемы данного усилителя,но не думаю то,что она отличается сильно от классической.Тут либо сопля,либо косяк производителя в разводке печатной платы,последнее встречал у бренда "Magnum" и устранялось перерезанием ненужных дорожек в районе массы РСА.Достаточно посидеть с тестером немного и поколдовать над усем немного, и всё сразу ясно станет.,
Re: Ural AK 5.300 ,прошу совета по ремонту, наводки, слышно даже как диск Гу раскручи
gena60, спасибо за ответ, схему сегодня искал, не нашел :( Завтра с утречка сниму плату буду, буду разбираться
Вложений: 2
Re: Ural AK 5.300 ,прошу совета по ремонту, наводки, слышно даже как диск Гу раскручи

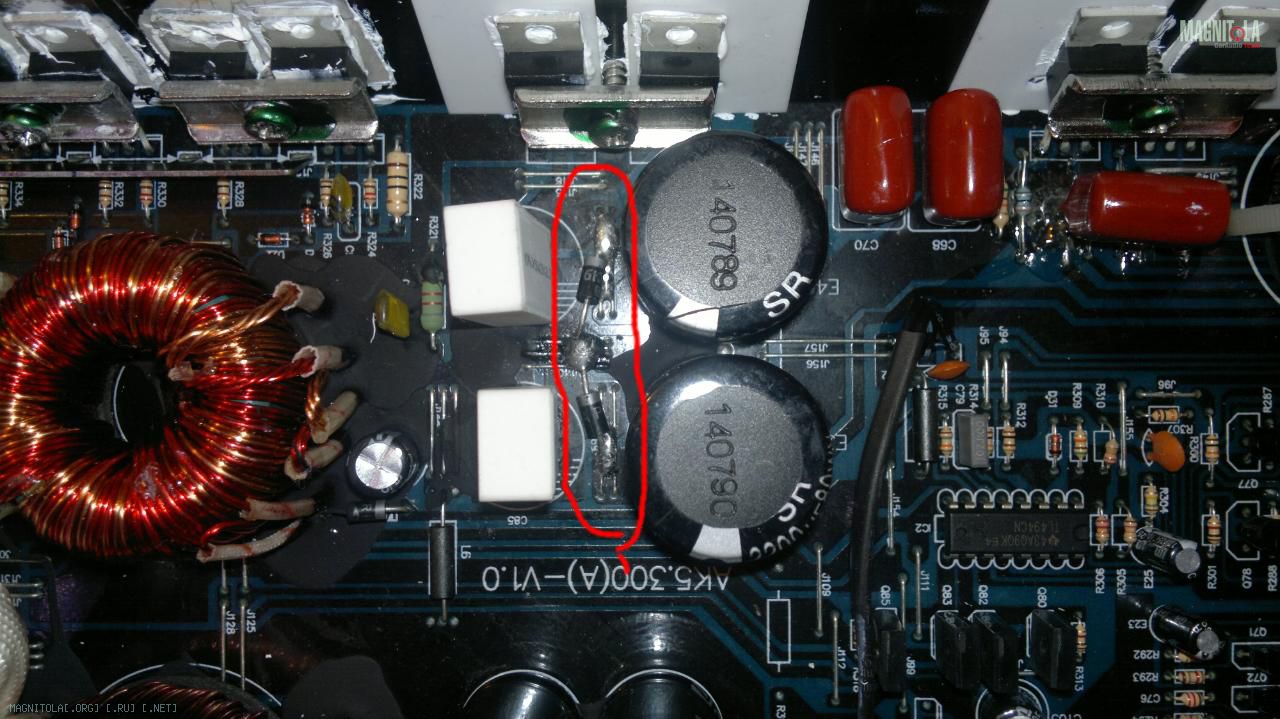

сегодя вычитал про диод между землями у меня как я понял их дваВложение 860602 прозвонил их отпояв по одному концу, целые. Или я не правильно нашёл
Re: Ural AK 5.300 ,прошу совета по ремонту, наводки, слышно даже как диск Гу раскручи
Цитата:
Сообщение от
etagl сегодя вычитал про диод между землями у меня как я понял их два
Вложение 860602 прозвонил их отпояв по одному концу, целые. Или я не правильно нашёл
Не трепи девайс экспериментами методом тыка!!!
Подожди чутка, у меня такой девайс есть, проверю для начала, потом напишу.
