Genesis Profile Five - отсутствует звук на выходе всех каналов

Здравствуйте!

Прошу помощи у знающих!
Усилитель вместе с головным устройством работал долго, до того момента, пока не пропал звук во всех пяти динамиках. Головное устройство работоспособно - проверено.
Вне зависимости от подачи сигнала на любую пару входов INPUTS или SUB INPUTS, на выходах - тишина.
При вскрытии видимых повреждений не нашёл.
При подключении питания и подаче Remote (+12В), спустя паузу секунды 3, плавно загорается светодиод Power, появляются напряжения на конденсаторах +33В, -32,9В, питание предусилителей TL074C от линейных стабилизаторов 78L12 и 79L12 также присутствует - +12 и -12В.
Подскажите пожалуйста, что и где померить?
Если вдруг у кого есть схема хоть какого-нибудь усилителя из серии, поделитесь пожалуйста - очень не хочется восстанавливать схему по компонентам и дорожкам.

Заранее спасибо!

P.S. Я занимаюсь разработкой цифровой электроники. Опыта ремонта усилителей у меня почти нет, однако есть паяльная станция, мультиметр, осциллограф... в общем, оборудование и возможность им пользоваться.

Цитата:

---

Сообщение от Elemaster

При вскрытии видимых повреждений не нашёл.

---

Есть вопрос к Вам -вскрытие только нижней крышки усилителя было или полностью разобран,до просмотра обратной стороны печатной платы?!
Самое первое,что нужно сделать: провести профилактику усилителя сначала и устранить возможные слоны в пайке на печатной плате,после этого посмотреть массу на РСА разъёмах,возможно она отсутствует.Это касательно действий по усилителю.
Желательно перед всеми этими действиями сменить источник сигнала,чтобы быть полностью уверенным,что в этом виноват усилитель(смотрите пост №145) в этой теме:
http://magnitola.org/voprosy-ot-novi...mobile-15.html

gena60, спасибо за ответ!

Подготовил минифотоотчёт:

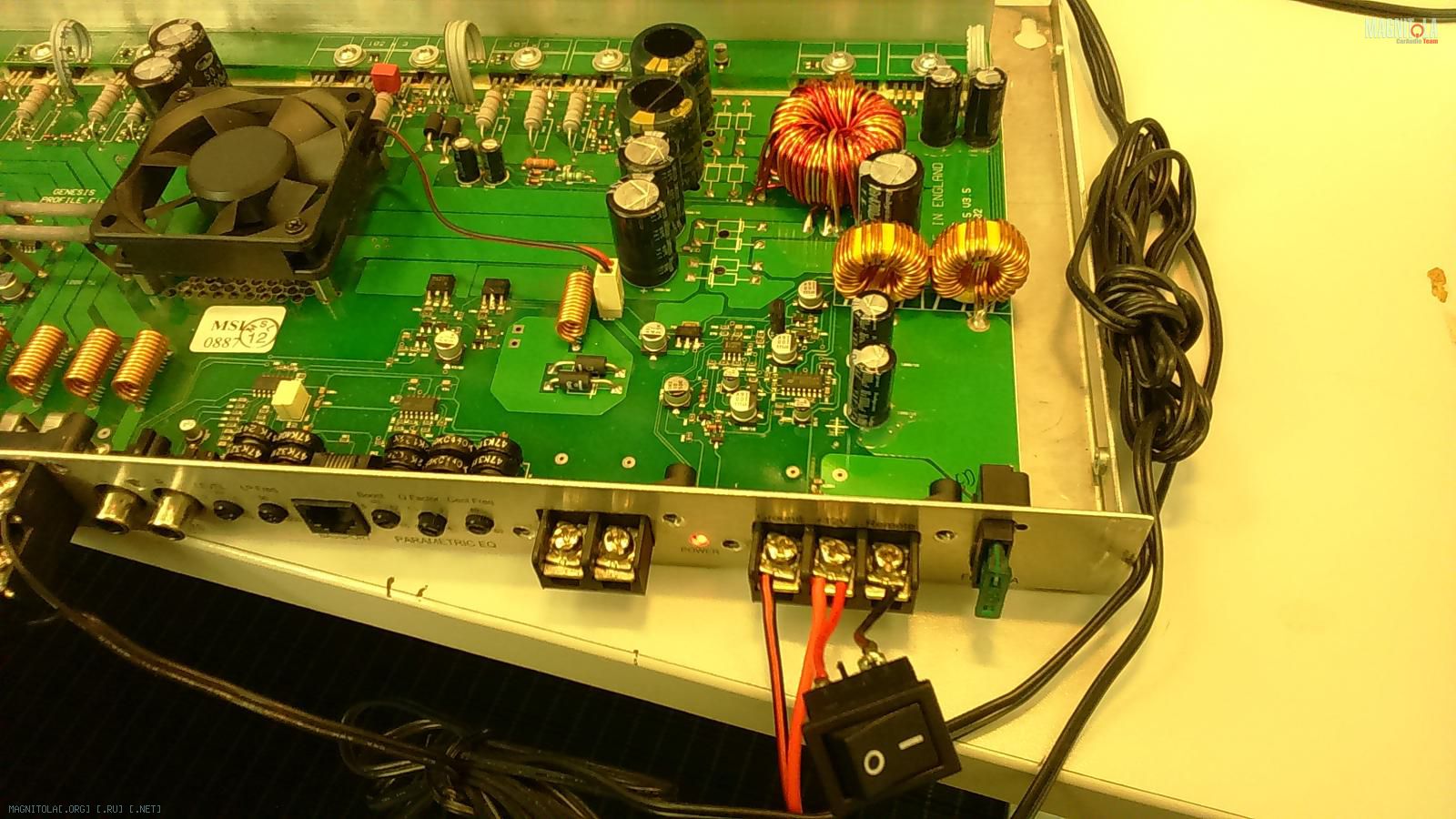

Фото подключенного к питанию и включенного (светится светодиод) усилителя, к которому подключен источник сигнала (коммуникатор) и динамики:
Вложение 886380Вложение 886386
Источник питания без нагрузки и под нагрузкой соответственно (используется правый канал ИП):
Вложение 886384Вложение 886382
Динамики от радиостанции R=7,8 Ом:
Вложение 886388

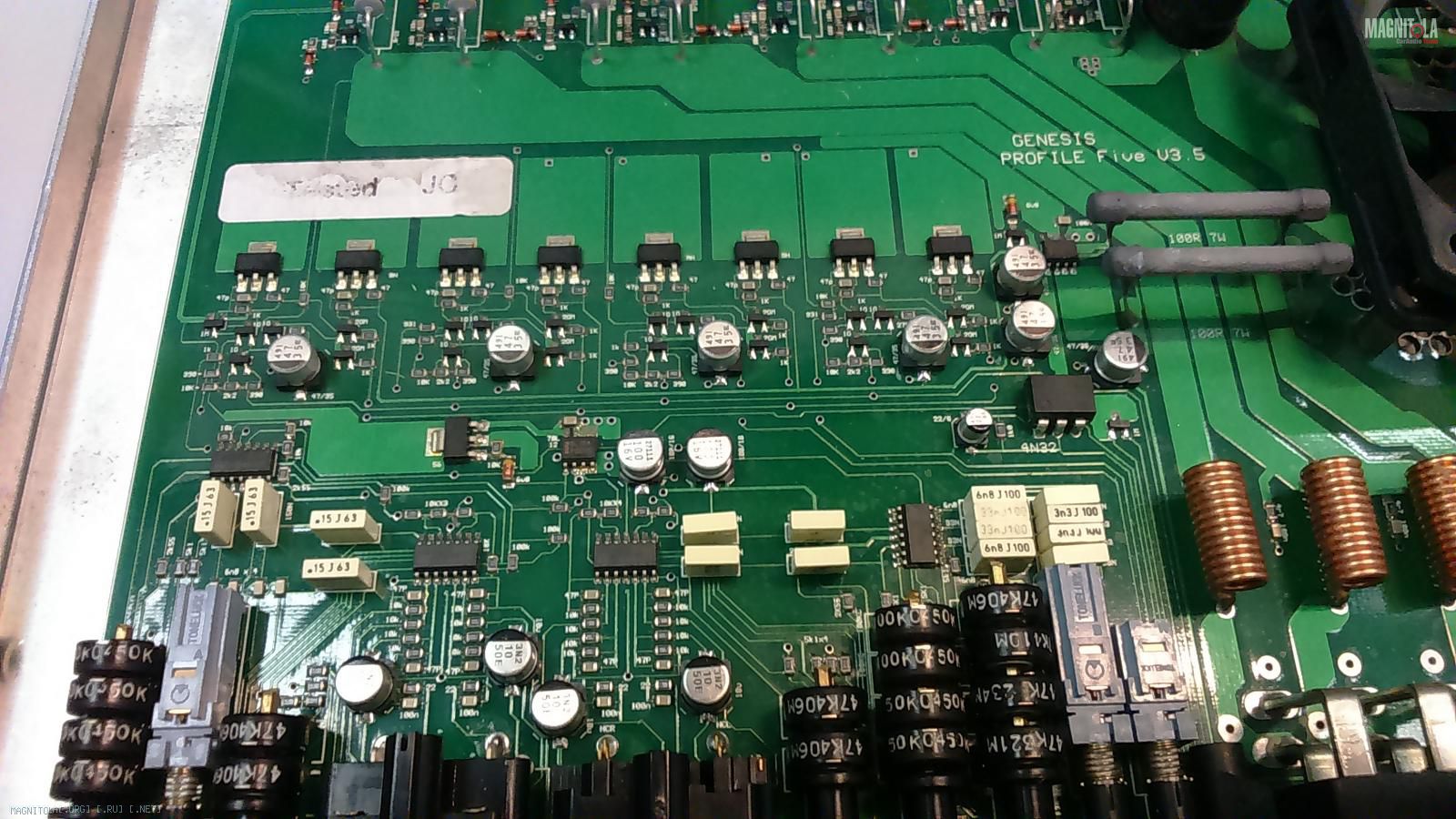

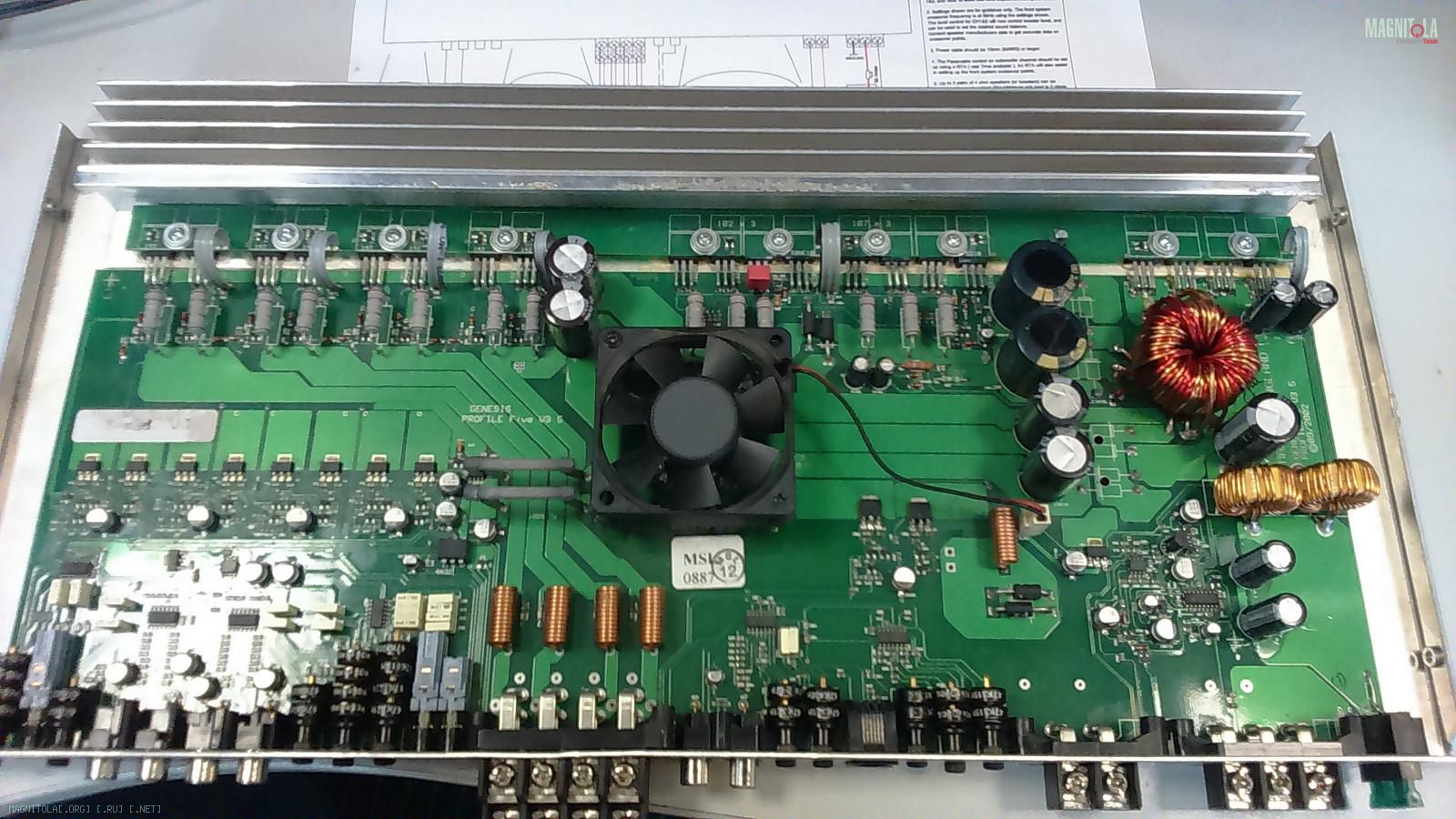

Виды сверху со вставленной в нижнюю крышку корпуса и прикрученной винтами платой усилителя:
Вложение 886390Вложение 886392Вложение 886394Вложение 886396Вложение 886398Вложение 886400

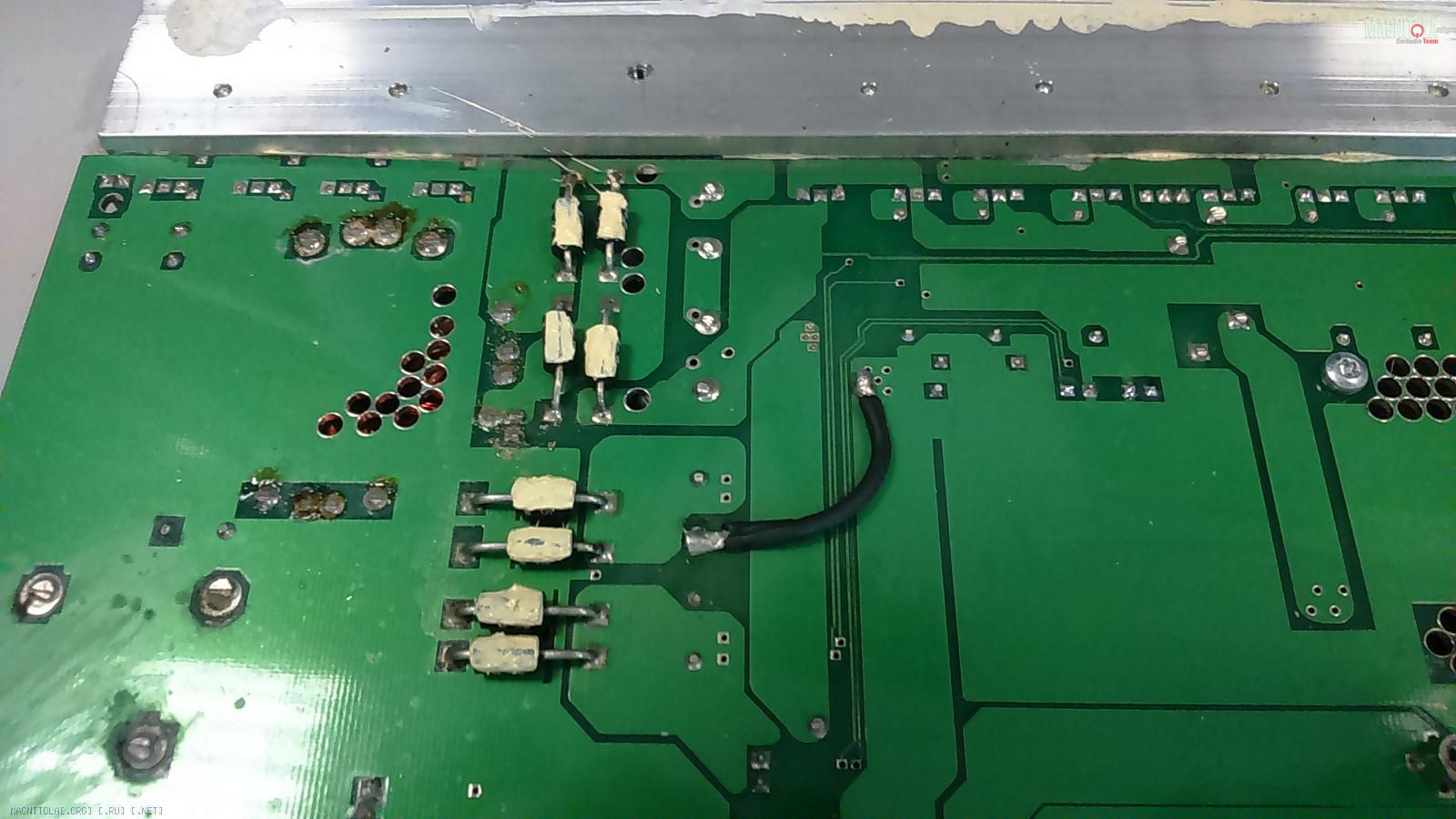

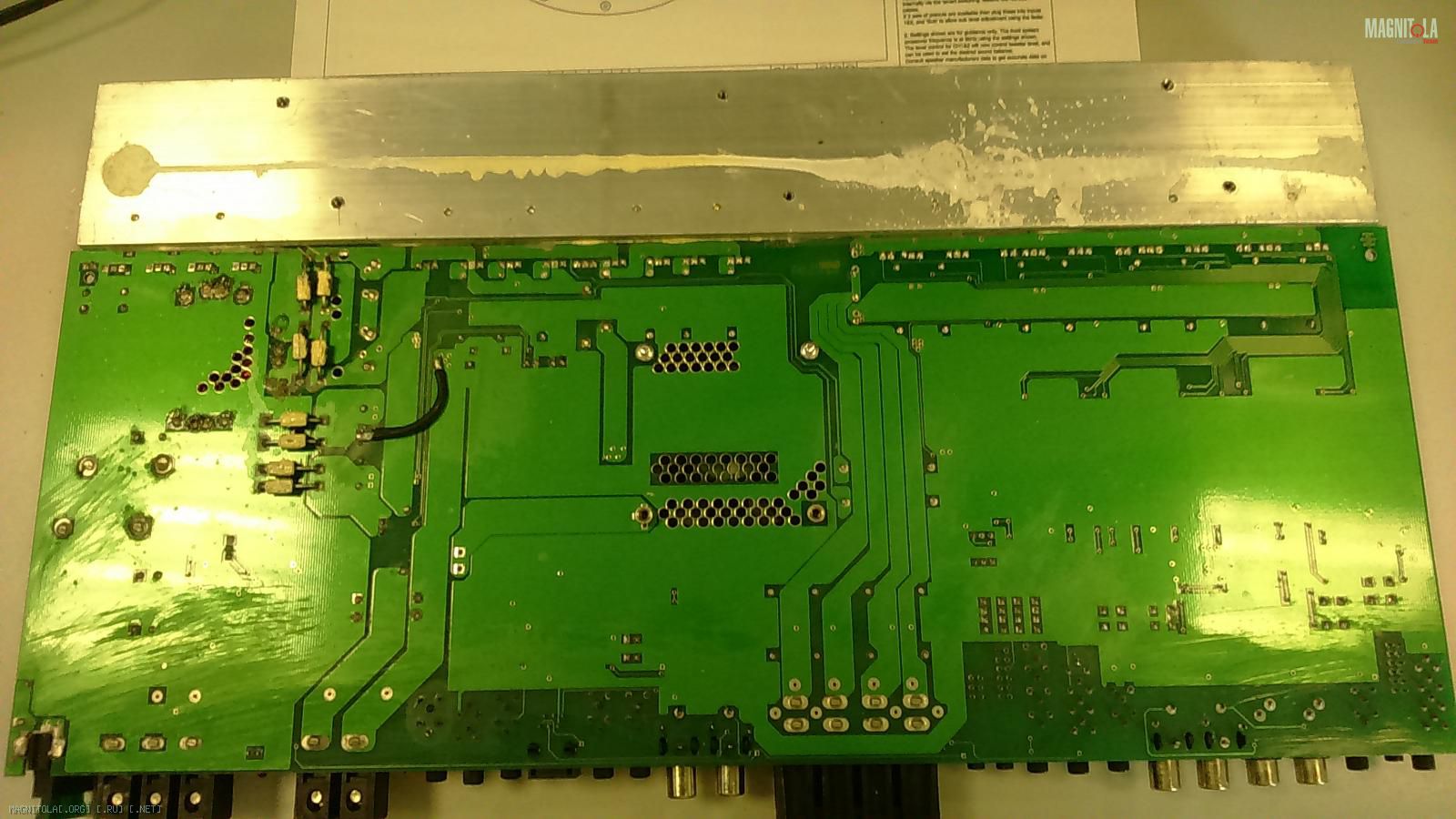

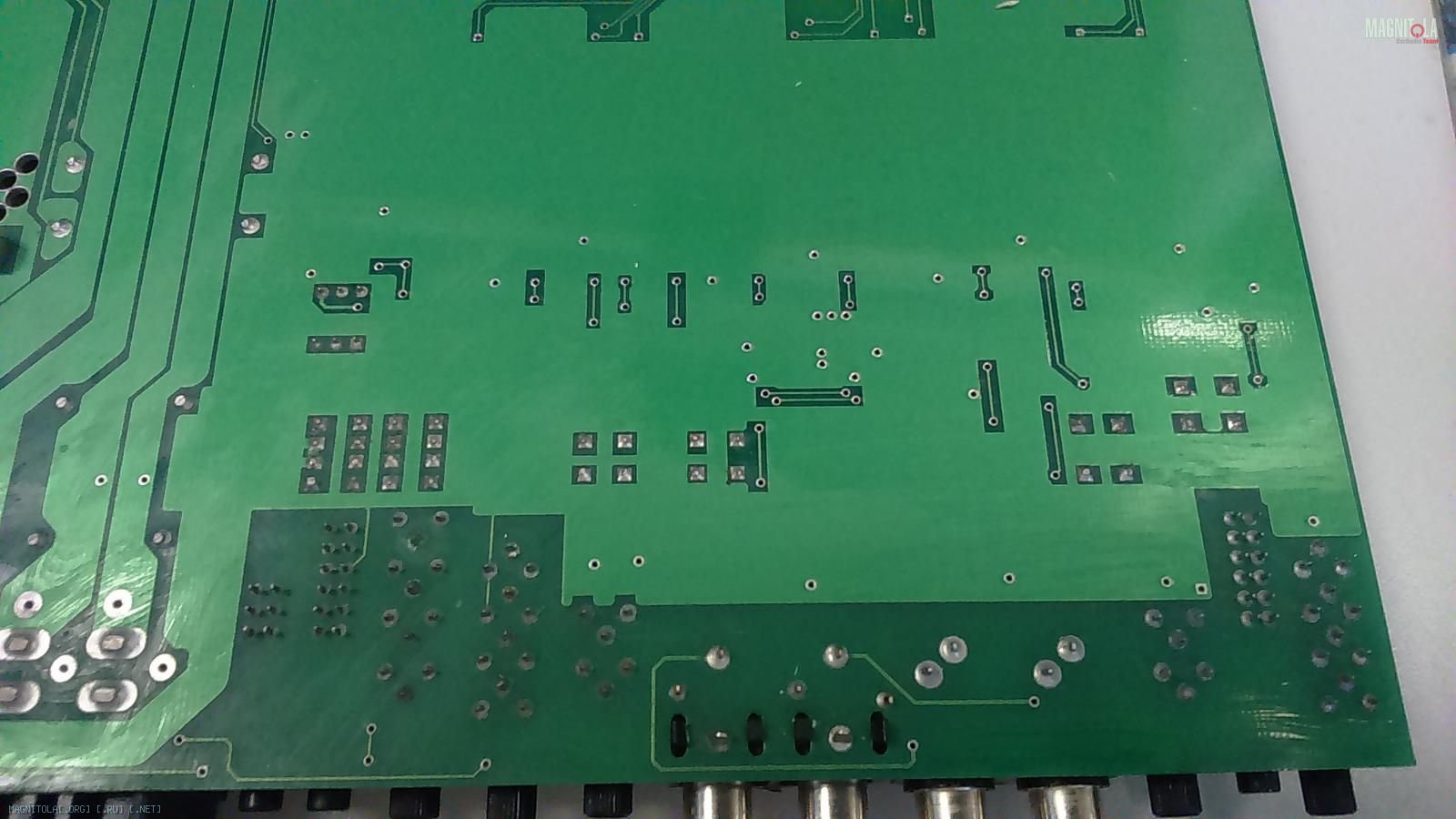

Виды снизу платы усилителя:
Вложение 886364Вложение 886362Вложение 886370Вложение 886372Вложение 886374Вложение 886366Вложение 886368Вложение 886376
Толстая перемычка была. С ней усилитель работал. Диоды - в термопасте (надеюсь).
Фото нижней крышки корпуса с прикрученной платой усилителя:
Вложение 886378

Усилитель включаю только с прикрученной к нижней крышке корпуса платой (как на предыдущем фото).

Владелец усилителя утверждает:
1. При включении крутился вентилятор.
На данный момент ни при включении, ни при дальнейшей "работе" вентилятор не крутится, даже не подрагивается.
2. Были проблемы с подключением головного устройства - болталась земля. Проблема была устранена. Усилитель перестал работать много позже.

Что было замечено мной:
1. Сопротивление между общим выводом всех входных RCA-разъёмов и средней точкой питания - на верхней стороне платы 5 вскрытых переходных отверстий на юго-запад от верхней левой пары конденсаторов 1500,0х50В (простите, на шелкографии отсутствуют позиционные наименования компонентов, только номиналы) - 22,1 Ом (при замыкании контактов мультиметра - 0,2 Ома)
2. Резисторы рядом с вентилятором спустя пару минут разогреваются до температуры около 50С: пальцами держать можно.

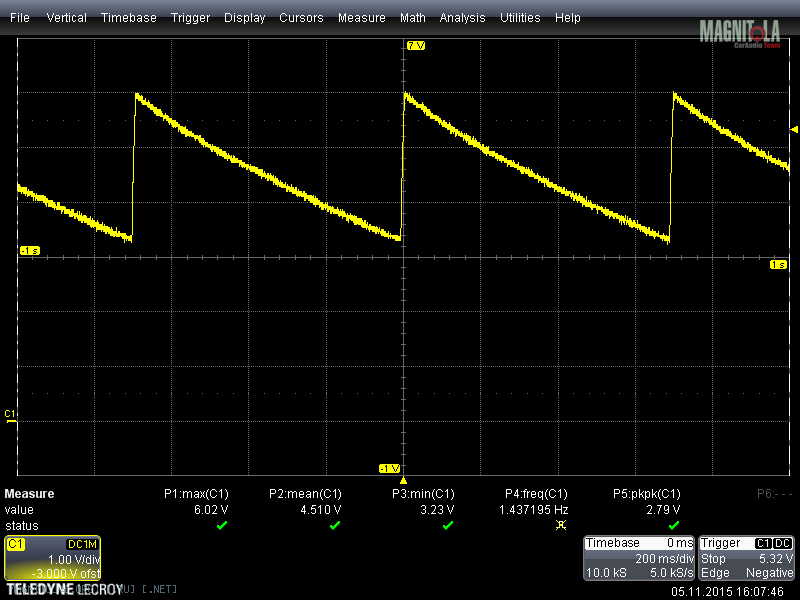

3. Допускаю, что к работе усилителя нижеследующее прямого отношения не имеет, но при включенном усилителе померил осциллографом конденсатор 10,0x50В, подключенный минусом на землю входа питания, плюсом - на 2 вывод сдвоенного оп.усилителя LM358. Предполагаю, на нём собран температурный регулятор с управлением вентилятором. Тем не менее, при максимальном напряжении в 50В на нём присутствует следующий сигнал:
Вложение 886360

Пора разрисовывать схему по компонентам и дорожкам?

Думаю к тишине 4N32 имеет, 5 ой ножкой все каналы связаны, не факт что неисправна.

Цитата:

---

Сообщение от WENQ

Думаю к тишине 4N32 имеет, 5 ой ножкой все каналы связаны, не факт что неисправна.

---

Спасибо, сейчас выну, прозвоню.
Если не сложно, расскажите пожалуйста, в чём принцип данной связи. Может схема есть аналогичная?...

Elemaster, я посмотрел все фото,теперь необходимо измерить осциллограмму в БП,достаточно в затворах ключевых транзисторов.Как выглядят импульсы, есть в теме(пост№3):
http://magnitola.org/diagnostika-i-r...aniem-tem.html

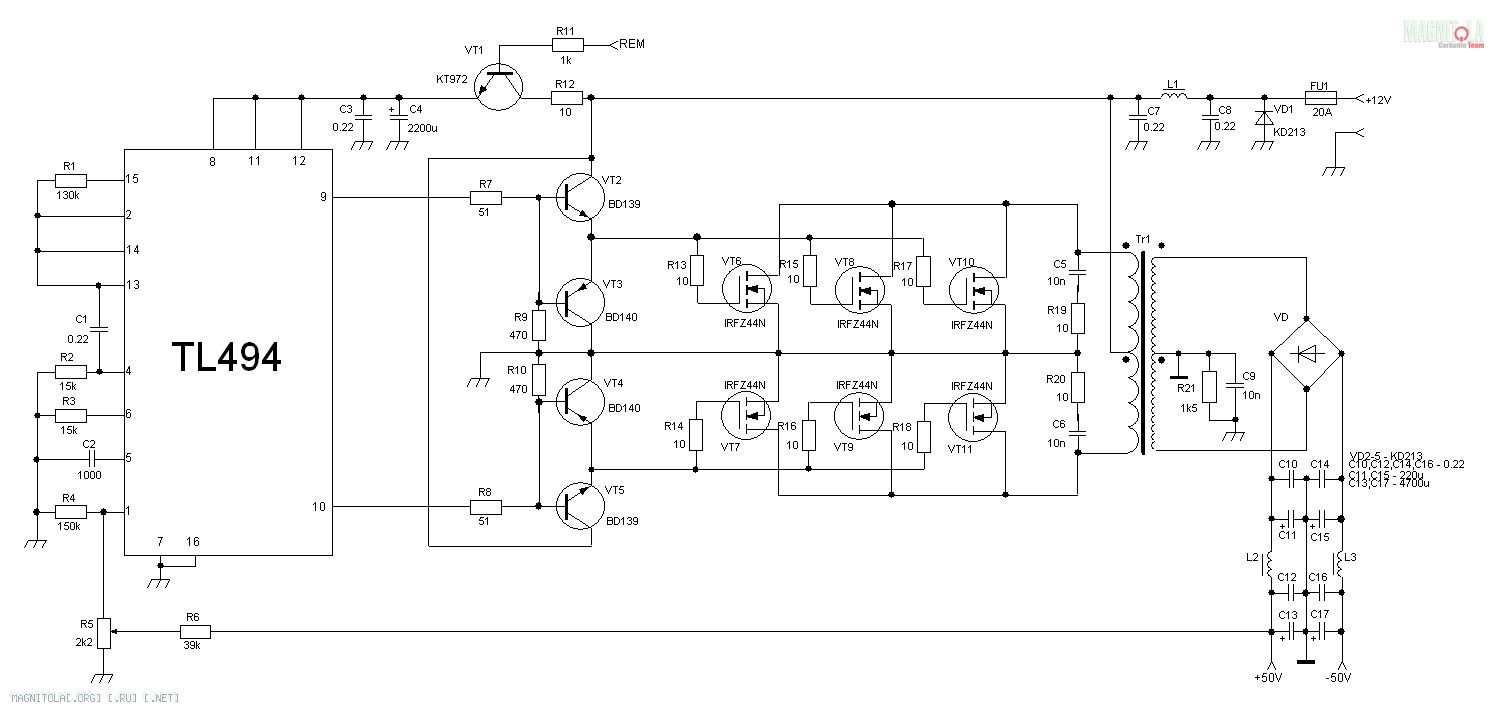

Измерьте напряжения вторичного источника питания,после диодных сборок.Самая простая схема БП такая:
Вложение 886422
Свечение Лед не говорит о достаточной работе и запуска БП.,

MUTE

Цитата:

---

Сообщение от Elemaster

Спасибо, сейчас выну, прозвоню.
Если не сложно, расскажите пожалуйста, в чём принцип данной связи. Может схема есть аналогичная?...

---

Цитата:

---

Сообщение от WENQ

MUTE

---

Краткость - сестра таланта! :thumbup:
Оптодарлингтон 4N32:
- светодиод прозванивается током около 1 мА только в прямом направлении, падение при этом 1,033 В;
- сдвоенный выходной транзистор прозванивается тем же током только от базы к коллекторам, и от базы - к эмиттеру, падение 705 и 732 мВ соответственно.
Считать живым?
Ставлю обратно, снимаю осциллограммы...

Цитата:

---

Сообщение от gena60

Elemaster, я посмотрел все фото,теперь необходимо измерить осциллограмму в БП,достаточно в затворах ключевых транзисторов.Как выглядят импульсы, есть в теме(пост№3):
http://magnitola.org/diagnostika-i-r...aniem-tem.html
Измерьте напряжения вторичного источника питания,после диодных сборок.Самая простая схема БП такая:
Вложение 886422

---

Осциллограммы затворов полевых транзисторов 60N06 (4-ре транзистора расположены на плате над трансформатором справа вверху):
Вложение 886490Вложение 886492Вложение 886494Вложение 886496

Напряжения на выходе трансформатора после диодов на конденсаторах 2200,0х35В (и на другом конце толстых дорожек 1500,0х50В) почти не изменились со времени моего первого поста: +32,9 и -31,6 В.

Цитата:

---

Сообщение от gena60

Свечение Лед не говорит о достаточной работе и запуска БП.,

---

Согласен. Однако для дилетанта это простейший способ определения включения устройства.

Что ещё обнаружил:
1. Прозвонил дорожки входа оптопары - соединены последовательно с этим самым светодиодом индикации питания и идут из схемы на SG3525.
2. При включенном усилителе падение на входе оптопары тире 1,35 В, при этом падение на выходе (используются только ноги коллектора и эмиттера) тире 8,06В.
3. Как я понимаю, оптопара коммутирует выход -12В для схем между предусилителем и усилителем мощности. Ну и, соответственно, там, где должно быть в этой схеме -12В, есть только -4В.
Похоже, бобик сдох? Плюс ситуация очень похожа на режим MUTE, как писал WENQ.

Если менять, подскажите пожалуйста замену, а точнее параметры для замены. Какой-нибудь 817-ый подойдёт?
Ну и чего ждать, если дело не только в оптопаре: после замены последней ждать ли взрыва какого-нибудь конденсатора или полевика?
Понимаю, что мало экстрасенсов на форумах по электронике, интересуюсь моментами из Вашего личного опыта.

Цитата:

---

Сообщение от Elemaster

Похоже, бобик сдох?

---

Оптопару ставят в схеме для защиты,на прохождение сигнала она не влияет,ведь БП работает.Тестер в руки и проверить левую часть сначала, на первом фото усилителя на предмет исправности деталей.,
