Помогите подключить усилитель sony xm-641

Комбинированный просмотр

  1. #1
    Местный Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 126224 Аватар для Flatout
    Регистрация
    20.06.2011
    Город/село
    Волгоград
    Сообщений
    1,488
    Спасибо (Раздал)
    1402
    Спасибо (Получил)
    1356

    Re: Помогите подключить усилитель sony xm-641

    Надо подключать питание 12 вольт, желательно от блока питания с амперметром, чтобы видеть когда включится и вообще.
    Если не включится, подавать +12В через резистор 1 кОм на все провода подряд; с какого включится, тот и REMOTE.
    Далее найти выходы, подключить динамики и тыкать пальцем во всё остальное, пока не найдутся входы.


  2. #2
    Авторитет Мастер-приемщик
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 722156 Аватар для Tim635
    Регистрация
    06.06.2010
    Город/село
    Москва
    Сообщений
    8,283
    Спасибо (Раздал)
    2794
    Спасибо (Получил)
    8380
    Более 5 лет на форуме

    Re: Помогите подключить усилитель sony xm-641

    Цитата Сообщение от Flatout Посмотреть сообщение
    Надо подключать питание 12 вольт, желательно от блока питания с амперметром, чтобы видеть когда включится и вообще.
    Если не включится, подавать +12В через резистор 1 кОм на все провода подряд; с какого включится, тот и REMOTE.
    Далее найти выходы, подключить динамики и тыкать пальцем во всё остальное, пока не найдутся входы.
    Зачем гадать и вслепую тыкать провода куда попало, если родная колодка с проводами присутствует?
    Черный - "-"
    Желтый - постоянный +12
    Красный - АСС (по сути ремоут)
    Синий с белой полосой - выход ремоут для доп. устройств.


  3. #3
    Активист Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 150927 Аватар для WENQ
    Регистрация
    10.07.2013
    Город/село
    черногорск
    Сообщений
    744
    Спасибо (Раздал)
    941
    Спасибо (Получил)
    1433
    Более 5 лет на форуме

    Re: Помогите подключить усилитель sony xm-641

    2а. Ж.- БАТ, КР. - АСС , 2а ЧЁР.-GND?, СИН.+бел. REM а также на DIN есть REM in и BAT, ACC out , выход и вход и так п. Был как то замечен такой в комплекте с многодисковым устройством и пультом на верёвке для работы без ГУ.


  4. #4
    Энтузиаст Стажер
    Репутация Репутация
    Репутация: 195
    Регистрация
    27.06.2015
    Город/село
    Ммнусинск
    Сообщений
    13
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    4
    Автор

    Re: Помогите подключить усилитель sony xm-641

    Размотал изоленту и термоусадку
    Нажмите на изображение для увеличения
Название: IMG_20151110_095015.jpg
Просмотров: 0
Размер:	118.9 Кб
ID:	889198Нажмите на изображение для увеличения
Название: IMG_20151110_095026.jpg
Просмотров: 0
Размер:	75.3 Кб
ID:	889200
    Если я правильно понимаю коричневый и серый провода с экраном это входы 2 каналов


  5. #5
    Энтузиаст Стажер
    Репутация Репутация
    Репутация: 195
    Регистрация
    27.06.2015
    Город/село
    Ммнусинск
    Сообщений
    13
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    4
    Автор

    Re: Помогите подключить усилитель sony xm-641

    Подключил 12в черный -, желтый +, при подключении красного провода на плюс появляется ток 30 мА и все
    реле не включается. Подал на реле 5в на прямую с ограничением тока 100 мА срабатывает.

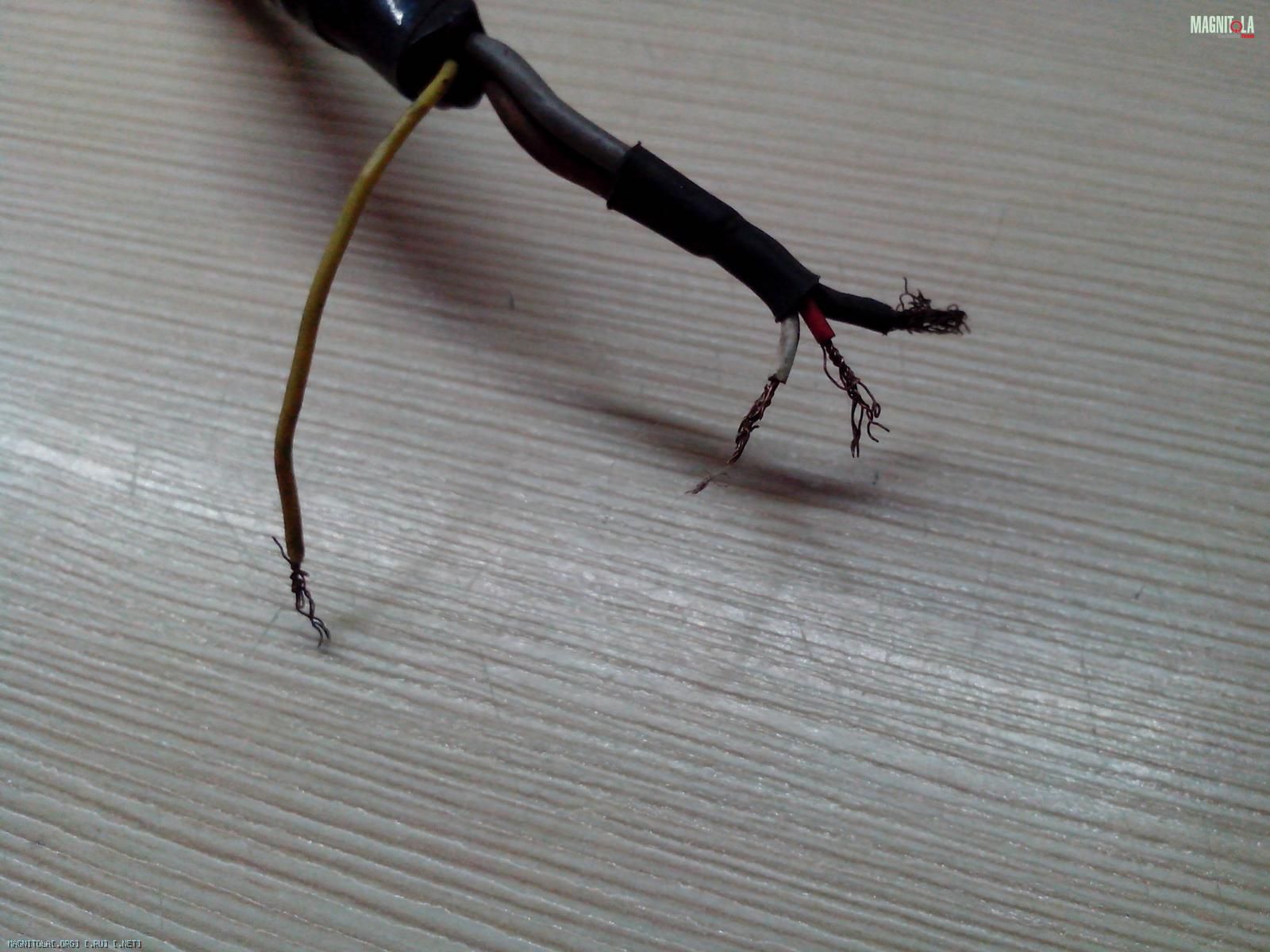

    Нажмите на изображение для увеличения
Название: 887874d1446991298-Magnitola-Avtozvuk-img_20151108_205738.jpg
Просмотров: 0
Размер:	183.3 Кб
ID:	889204
    Для чего этот желтый провод?
    На плате он идет на + кондера 220мкФ, на маленький дроссель и на диод.


  6. #6
    Энтузиаст Стажер
    Репутация Репутация
    Репутация: 195
    Регистрация
    27.06.2015
    Город/село
    Ммнусинск
    Сообщений
    13
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    4
    Автор

    Re: Помогите подключить усилитель sony xm-641

    WENQ, DIN это круглый штекер? Может желтый провод это REM in?

    ---------- Сообщение добавлено 10.11.2015 в 14:26 ----------

    Не удержался подключил к этому желтому проводу +, и через пару секунд реле сработало,
    загорелся индикатор POWER. Теперь буду пробовать с динамиками.


  7. #7
    Местный Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 126224 Аватар для Flatout
    Регистрация
    20.06.2011
    Город/село
    Волгоград
    Сообщений
    1,488
    Спасибо (Раздал)
    1402
    Спасибо (Получил)
    1356

    Re: Помогите подключить усилитель sony xm-641

    Если подключить динамик между однополярными выходами, "минусами" к примеру, звук будет значительно тише, чем при штатном подключении. Конечно если оба входа задействованы.
    А правый-левый определяется при задействовании одного соответствующего входа.


  8. #8
    Активист Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 150927 Аватар для WENQ
    Регистрация
    10.07.2013
    Город/село
    черногорск
    Сообщений
    744
    Спасибо (Раздал)
    941
    Спасибо (Получил)
    1433
    Более 5 лет на форуме

    Re: Помогите подключить усилитель sony xm-641

    Красная полоска + правый, белая + левый.


  9. #9
    Энтузиаст Стажер
    Репутация Репутация
    Репутация: 195
    Регистрация
    27.06.2015
    Город/село
    Ммнусинск
    Сообщений
    13
    Спасибо (Раздал)
    1
    Спасибо (Получил)
    4
    Автор

    Re: Помогите подключить усилитель sony xm-641

    Получается я перепутал плюс и минус, переделаю отпишусь что изменится.


  10. #10
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: Помогите подключить усилитель sony xm-641

    Цитата Сообщение от RS777 Посмотреть сообщение
    Получается я перепутал плюс и минус, переделаю отпишусь что изменится.
    Это уже по месту смотреть нужно,но ранее уже сказано,как это сделать.Скачайте классическую схему усилителя и всё яснее станет:- как плюс найти в этой простейшей схеме подключения.,
