Привет!

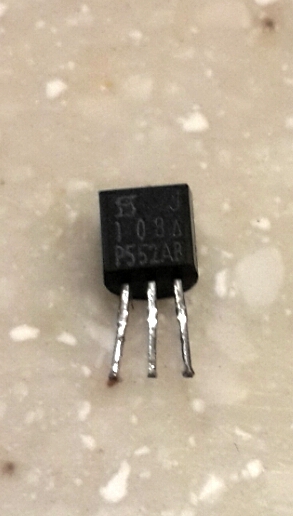

Поиск не помог. Ищу оригинал или аналог. Транзистор из блока питания ss ref 10.0. На имеющихся схемах такой отсутствует.
Собственно, нид хелп :)
Вложение 906128
Вид для печати
Привет!
Поиск не помог. Ищу оригинал или аналог. Транзистор из блока питания ss ref 10.0. На имеющихся схемах такой отсутствует.
Собственно, нид хелп :)
Вложение 906128
Это похоже высоковольтный полевик http://lib.chipdip.ru/249/DOC000249880.pdf ...
А точно сгорел? они звонятся не как биполярные...
Меня смутило, что у него две соседние ноги в обоих направлениях звенят.Цитата:
Сообщение от Serg571
как правильно проверить можно прочитать здесь
Если "+" подходит на прямую, не исключено, что 5-ти вольтовый стабилизатор.
Ссылка на диагностику - для полевого транзистора с изолированным затвором. А этот по корпусу не похож.
Это похоже из таких вариантов:Цитата:
Сообщение от Serg571
Там действительно такое может быть,только цифровым прибором трудно проверить это,но стрелочный тестер это позволяет определить.,
Похоже, что это j108 без вариантов.
При увеличении и по корпусу соответствует 2SJ103, сторонний производитель то 2SJ108( может быть) а так у Тошибы корпус другой, по любому 103 получше. Если gate посередине то точно 2SJ.....Вложение 906780 Вложение 906782.
Вот хочется матом выразится- пусть модератор простит- милейший, не еби мозг или купи приличный монитор! Читай надписи на корпусе, на фото четко видно- J 108 и даты производства. По корпусу и маркировке- полное соответствие.Цитата:
Сообщение от WENQ
Цитата:
Сообщение от M.Knopfler
N-канал,только он особенный.JL Audio любит такие прибамбасы в схеме использовать.,есличоЦитата:
Сообщение от M.Knopfler
