Приветствую, друзья! Собственно заимел Dragster DAB 2.160 после "ремонтников", которые были очень не аккуратны и посносили некоторые smd компоненты с платы, некоторые подгорели и надписи не читаемы. Если у кого есть схема-поделитесь, может подходит от чего? Или фото платы накрайняк кто может сделать, поиск ничего не дает:dntknw:
Вложение 919094Вложение 919096Вложение 919098
А эту тему смотрели?:Цитата:
Сообщение от Skyfon
http://magnitola.org/o-saite-i-forum...a-magviki.html
Смотрел на МагВики, даже не нашел раздела с драгстерами. Смотрел на maxdat и на amp-performance, везде dab 4160 только и толку от этих фото не особо много. Может сфоткать "проблемные места" и выложить, может подскажите хоть примерно что за smd сопротивления там могут стоять?Цитата:
Сообщение от gena60
Тогда фото этого узла нужно чёткое,чтобы решить этот вопрос.,Цитата:
Сообщение от Skyfon

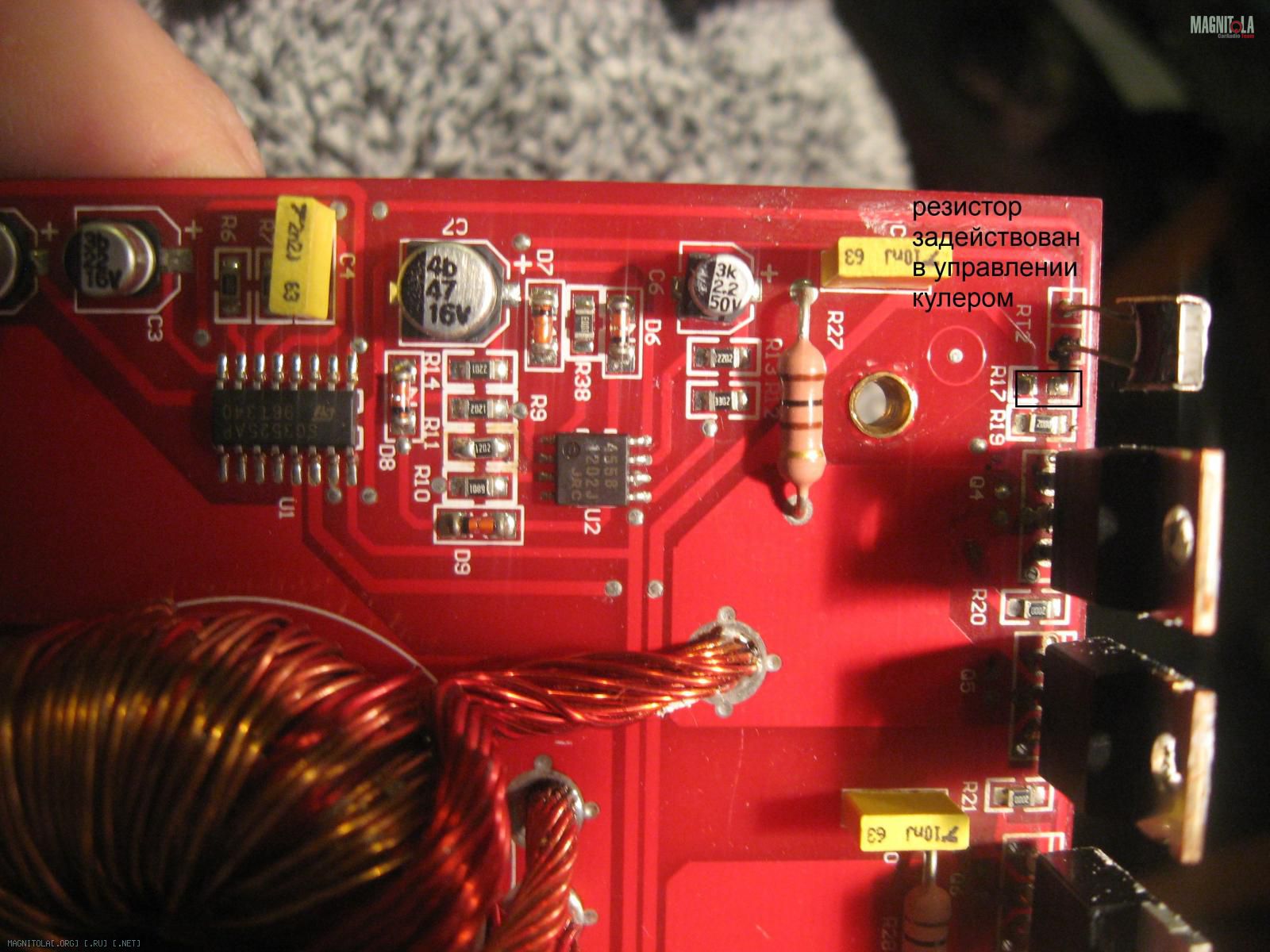

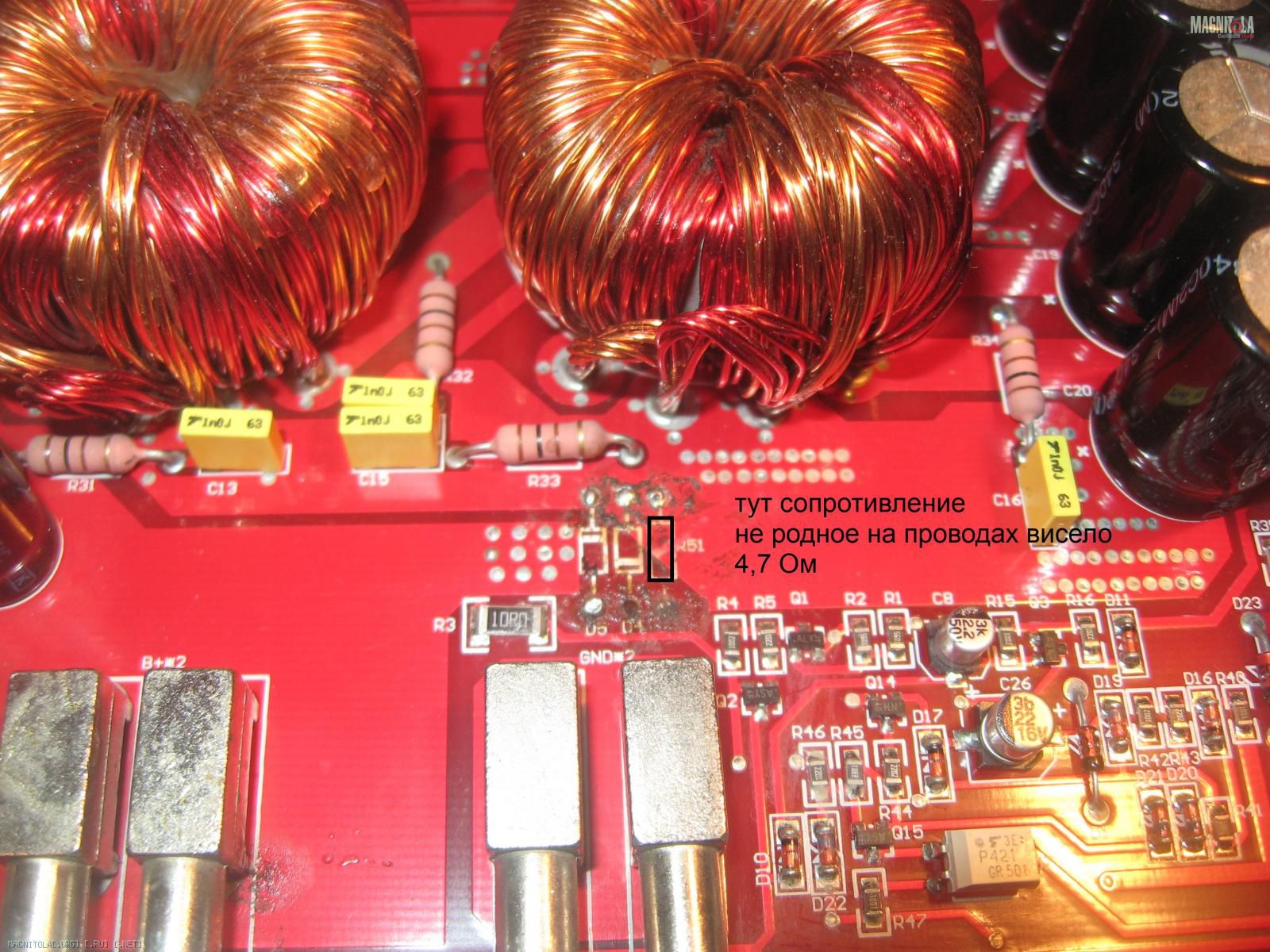

Вобщем есть предположения по поводу некоторых деталей, все написал и отметил черным на фото, подтвердите или опровергнете их. А вот R102 и R17 не знаю.Вложение 919630Вложение 919632Вложение 919634Вложение 919636Вложение 919638Цитата:
Сообщение от gena60
На втором фото правильно предполагается,по остальным не понятно пока: на третьем цепь посмотреть и разрисовать на бумаге желательно.,
Спешу поделиться хорошими новостями! Все предположения оказались верны, нашел схему, увидел что к серии DAB подходят схемы от усилителей Prology Control, собственно скачал и перебрал схемы, конкретно к DAB2160 подошла схема от Prology Control3202, найти её в интернете не составит труда, буду рад, если кому пригодится информация. На зимние праздники сяду восстанавливать усилитель. Всех с наступающим:snowball:Цитата:
Сообщение от gena60
Вобщем до нового года не дотерпел, все собрал до кучи, запаял, не хватает только пробитого KTA1661, его не достать, кто что подскажет по замене, можно даже не smd. Щас временно для проверки поставил КТА1266, но он там явно ни к месту. Подскажите из распространнего что-нибудь, даташит прилагаю.[/h]http://pdf.datasheetcatalog.com/data...ec/KTA1661.pdf
Вот интересный сайт по аналогам... частенько помогает, но даташиты все же стоит смотреть подробно...
2SD667 / 2SB647, BCX53 / 56.
