Clarion dxz578 нужна помощь

Цитата:

---

Сообщение от gena60

Это плохо - в машине вибрации не исключены и как себя поведёт такой контакт при дальнейшей работе, неизвестно.Приходилось не раз удалять родные разъёмы и впаивать провода РСА напрямую в печатную плату,по причине плохого контакта в месте их стыковки.,

---

Можно впаять в плату мне это предложили сделать в официальном сервисе тк таких разъемов у них нет, но чет не рискнул показал знакомому электрику он говорит что лучше не стоит тк плата там может повести себя не понятно и можно ее сломать. Посоветовал сделать с разъемом и что нибудь придумать для его фиксации. И все будет супер. Сразу скажу мужик он грамотный хоть ему уже 70 лет разбирается в технике очень хорошо.

Цитата:

---

Сообщение от renat07

знакомому электрику он говорит что лучше не стоит тк плата там может повести себя не понятно и можно ее сломать.

---

Если это электрик говорит,то возможно так и будет,но мастера по ремонту совсем другого мнения: нужно столько усилия,чтобы плату сломать,равносильно тому-как переломить авто пополам,учитывая масштабы в соотношении.,

Цитата:

---

Сообщение от gena60

Если это электрик говорит,то возможно так и будет,но мастера по ремонту совсем другого мнения: нужно столько усилия,чтобы плату сломать,равносильно тому-как переломить авто пополам,учитывая масштабы в соотношении.,

---

Он при мне разобрал показал контактную группу, говорит можно сделать но лучше через разъем.
Там не то что сломать там ее закоротить оч легко.

Цитата:

---

Сообщение от renat07

Там не то что сломать там ее закоротить оч легко.

---

Уж сколько сделал,пока коротыша не наблюдал-уважение к человеку,который советует-но рамки в решении никто не отменял.,

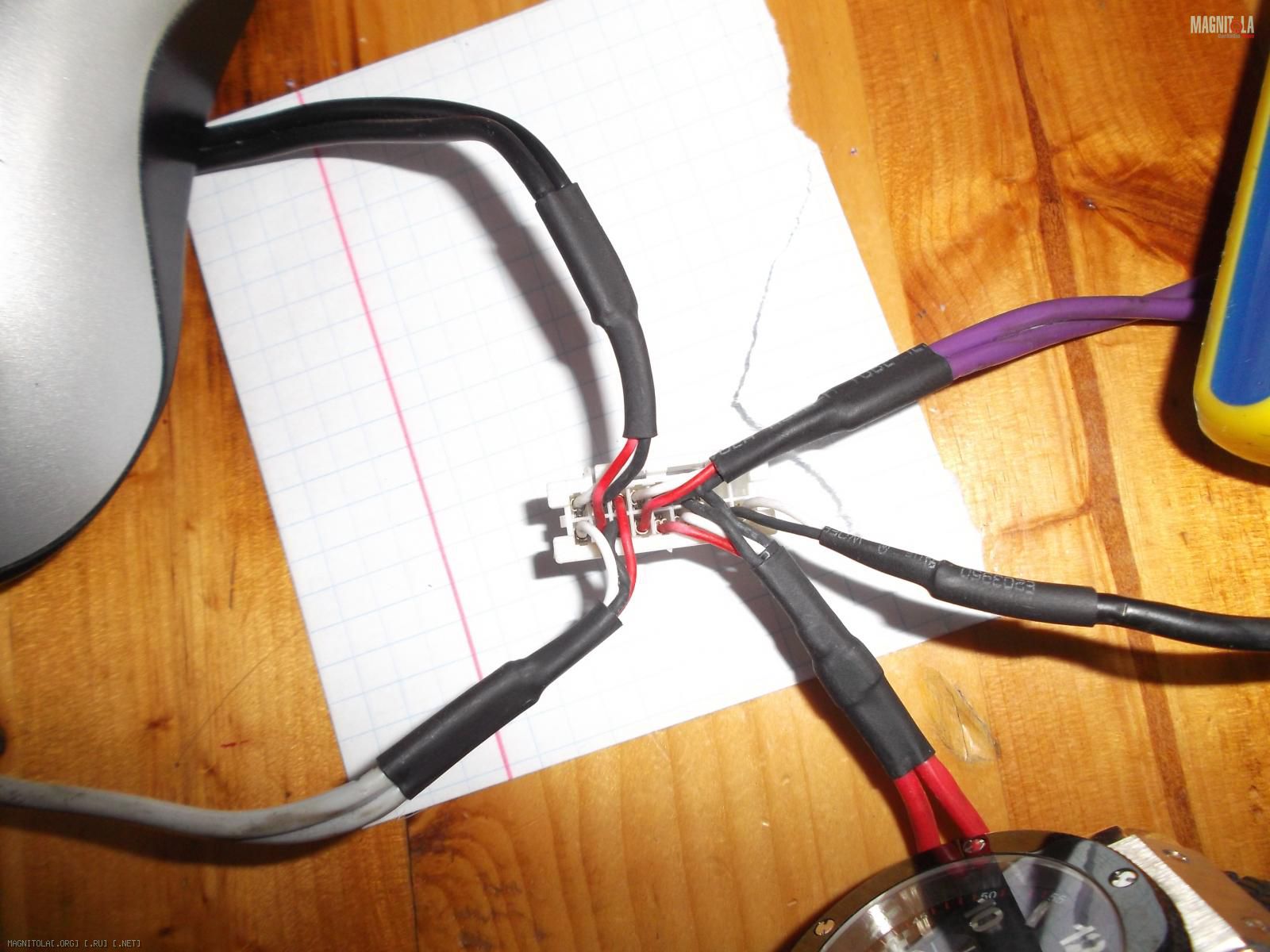

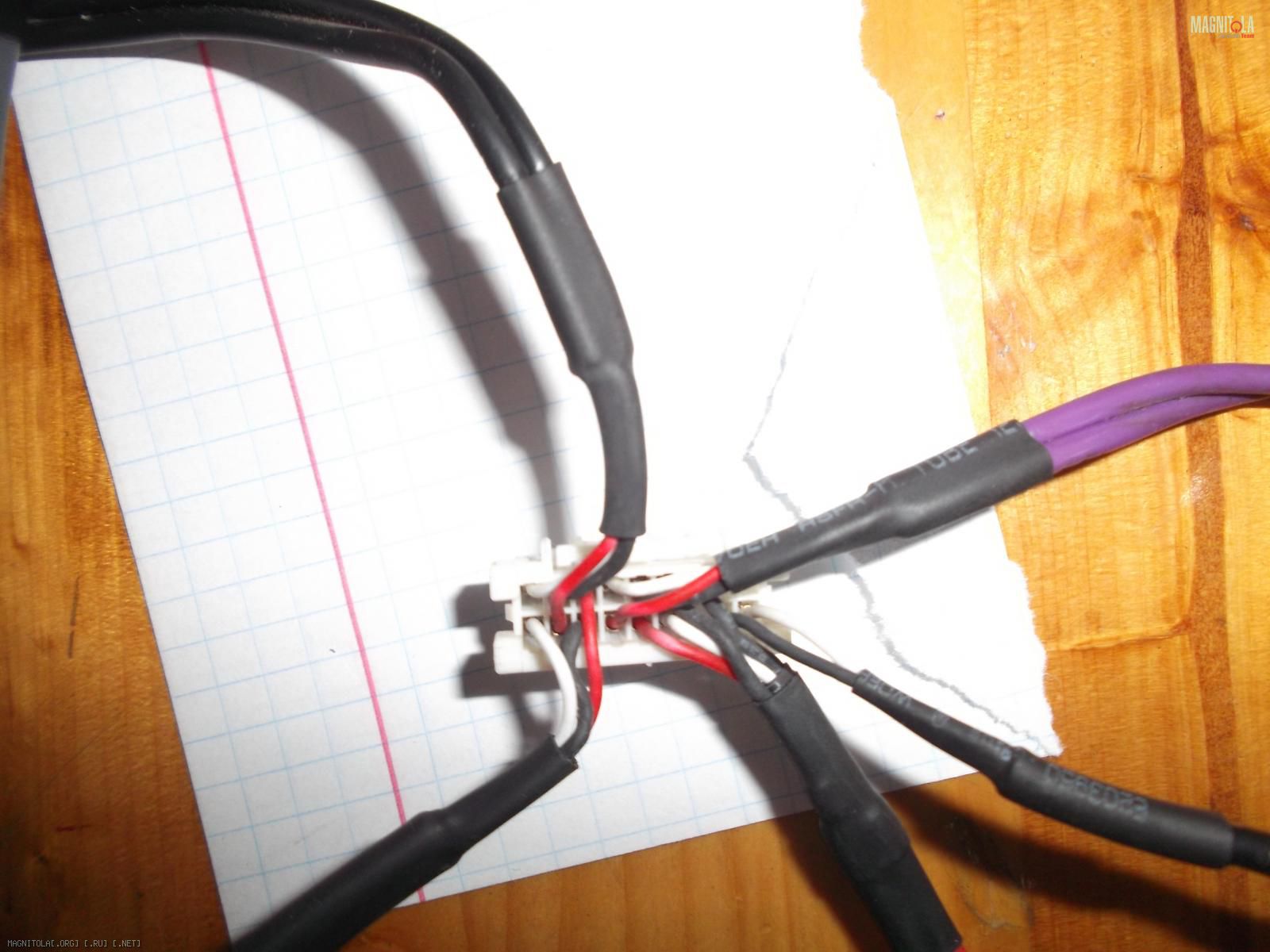

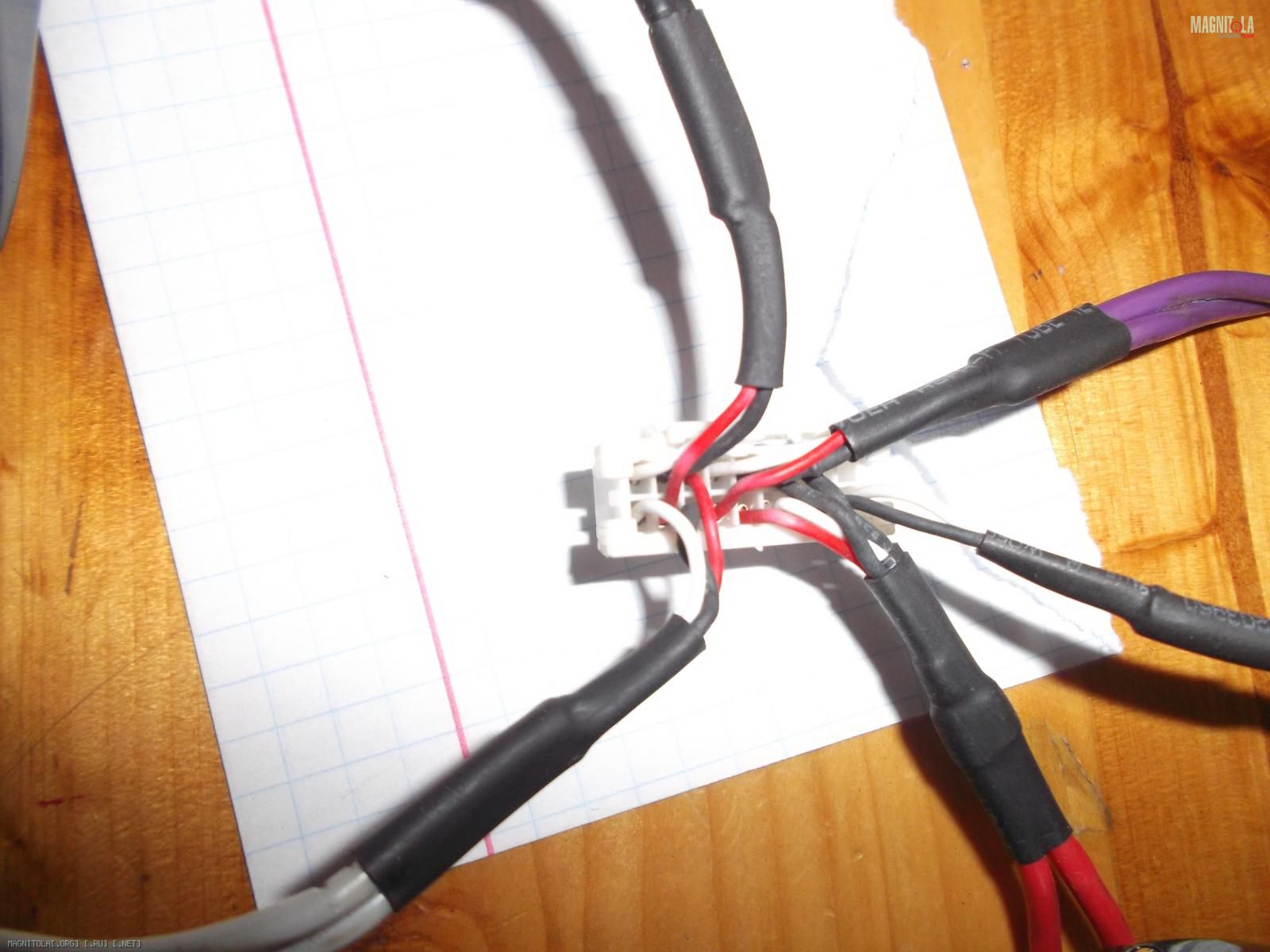

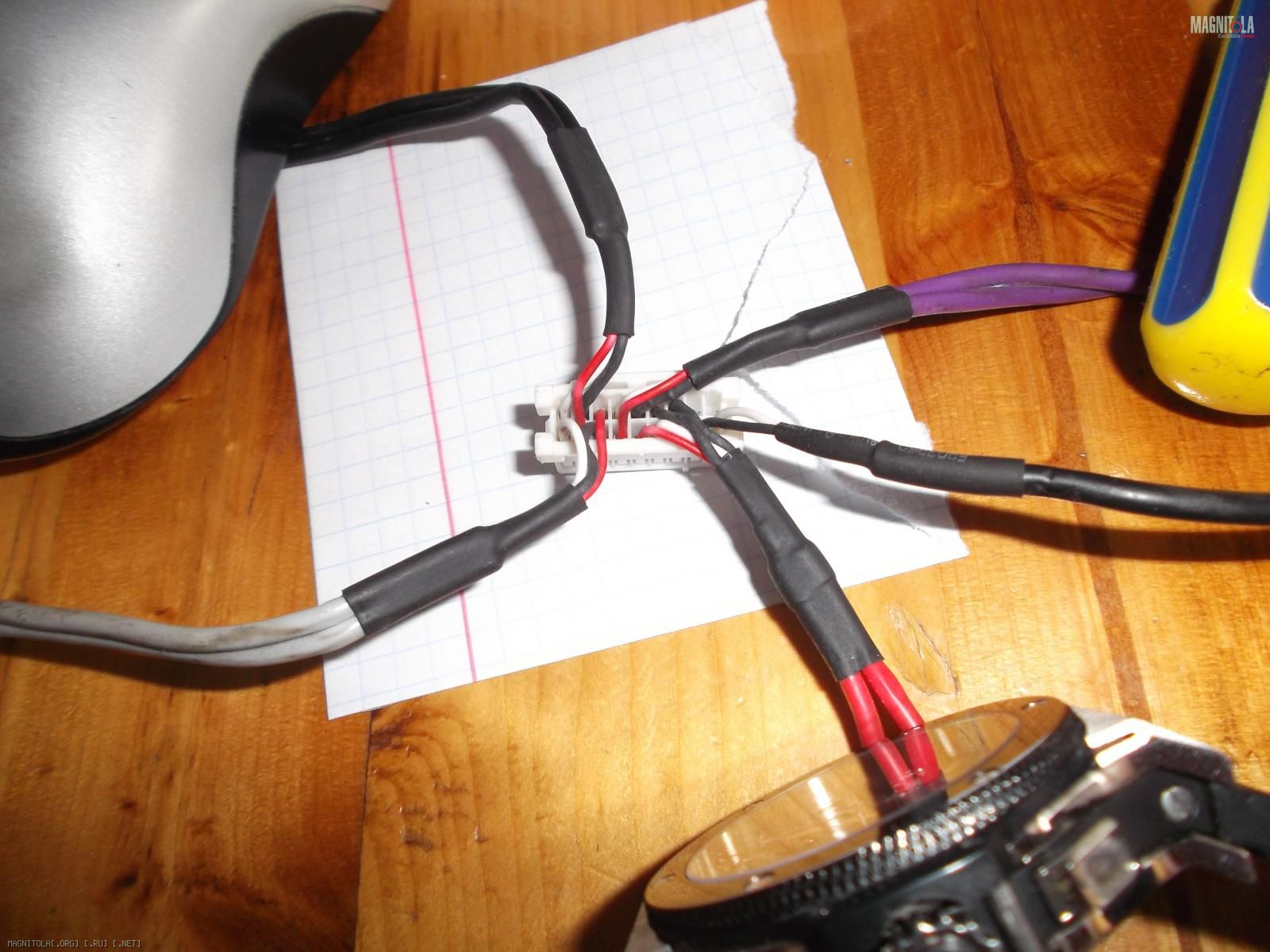

Обещанные фото, если не понятно, могу нарисовать, но в выходные.
Вложение 948326Вложение 948328Вложение 948330Вложение 948332
Один раз снимал ГУ JVC с автомобиля, там тоже отсутствовал аналогичный родной разъем. Так вот, там было сделано так: подобраны мамки наподобие как от вашего разъема, к ним припаяны провода с тюльпанами, чтоб не замыкало между штырями были вставлены полоски картона, а поверх все было залито клеем из клеевого пистолета (термоклей).
По словам хозяина эта конструкция работала без нареканий в течении трех лет.

К стати, эта конструкция была разъемной, относительно легко "колхозный" разъем вытаскивался из родного гнезда и вставлялся.

Цитата:

---

Сообщение от gena60

Уж сколько сделал,пока коротыша не наблюдал-уважение к человеку,который советует-но рамки в решении никто не отменял.,

---

Ну будем экспериментировать, спасибо за советы.

---------- Сообщение добавлено 17.02.2016 в 10:51 ----------

Цитата:

---

Сообщение от Витт

Обещанные фото, если не понятно, могу нарисовать, но в выходные.
Вложение 948326Вложение 948328Вложение 948330Вложение 948332
Один раз снимал ГУ JVC с автомобиля, там тоже отсутствовал аналогичный родной разъем. Так вот, там было сделано так: подобраны мамки наподобие как от вашего разъема, к ним припаяны провода с тюльпанами, чтоб не замыкало между штырями были вставлены полоски картона, а поверх все было залито клеем из клеевого пистолета (термоклей).
По словам хозяина эта конструкция работала без нареканий в течении трех лет.

---

Огромное спасибо!!!!!!!!!:good3::good3::good3:. С распиновкой все понятно, то что выставляли на сайте в другой теме подходит. Теперь вопрос как мамы от тюльпанов паять?

---------- Сообщение добавлено 17.02.2016 в 10:55 ----------

Цитата:

---

Сообщение от gena60

Уж сколько сделал,пока коротыша не наблюдал-уважение к человеку,который советует-но рамки в решении никто не отменял.,

---

С распиновкой разобрались, теперь вопрос как припаять мамы тюльпанов?
То есть у меня всего три провода для каждого канала, а в каждой маме по + и -, я знаю что черный это минус его паять на центр мамы минуса? или нужно будет черный раздвоить и на каждую маму припаять?

Цитата:

---

Сообщение от renat07

Теперь вопрос как мамы от тюльпанов паять?

---

Не понял вопроса. Как осуществить пайку технически? Или какой провод от тюльпана куда?

Цитата:

---

Сообщение от Витт

Не понял вопроса. Как осуществить пайку технически? Или какой провод от тюльпана куда?

---

какой именно провод к какому + и - в маме, то есть я знаю что черный минус. В маме у меня + и - а провода в 2 мамы идет три.

Центральная часть тюльпана это плюс сигнала, та что с краю минус (экран). Берем два тюльпана, провода с центров это и будет: белый левый канал, красный правый. Те что с краю минуса (экраны) спаиваем вместе это будет черный провод для этой пары каналов. Ну а далее как на фото.
